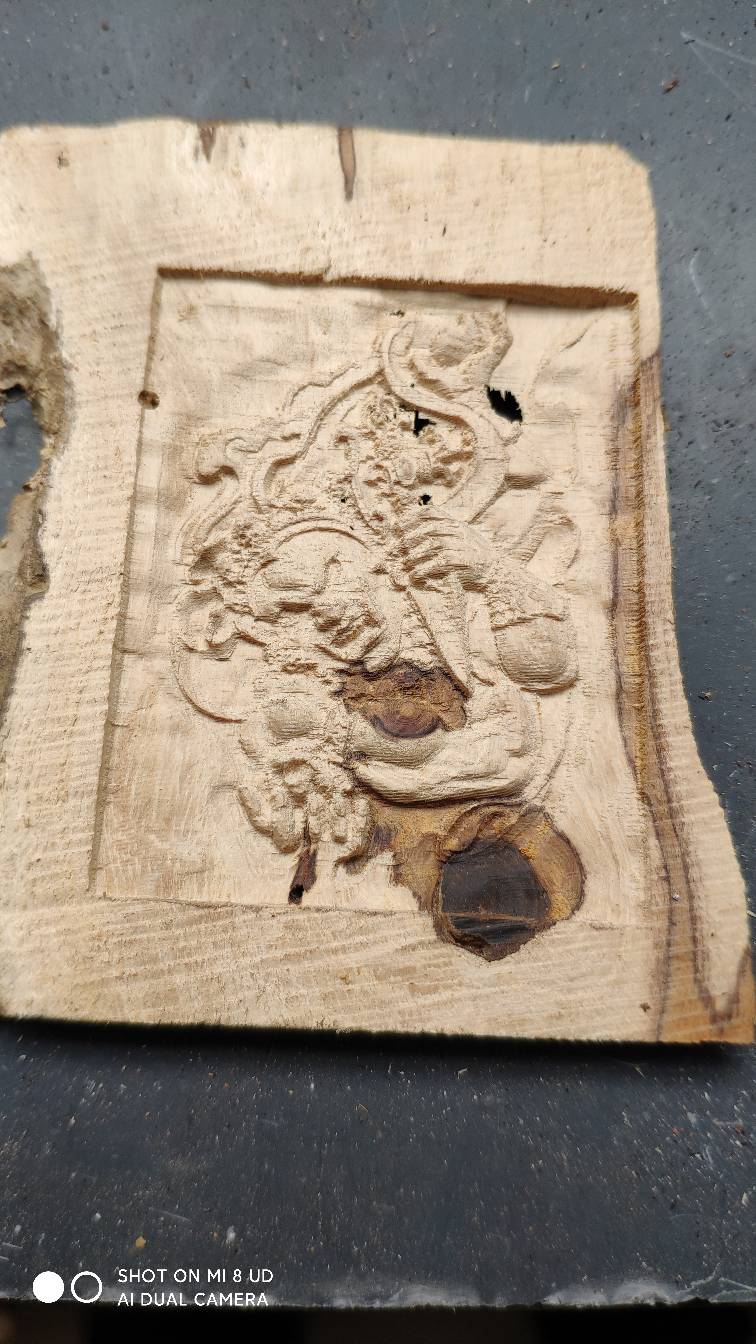

大家分析一下这是什么原因？

张志能 · 发表于 2022-4-5 22:57:42

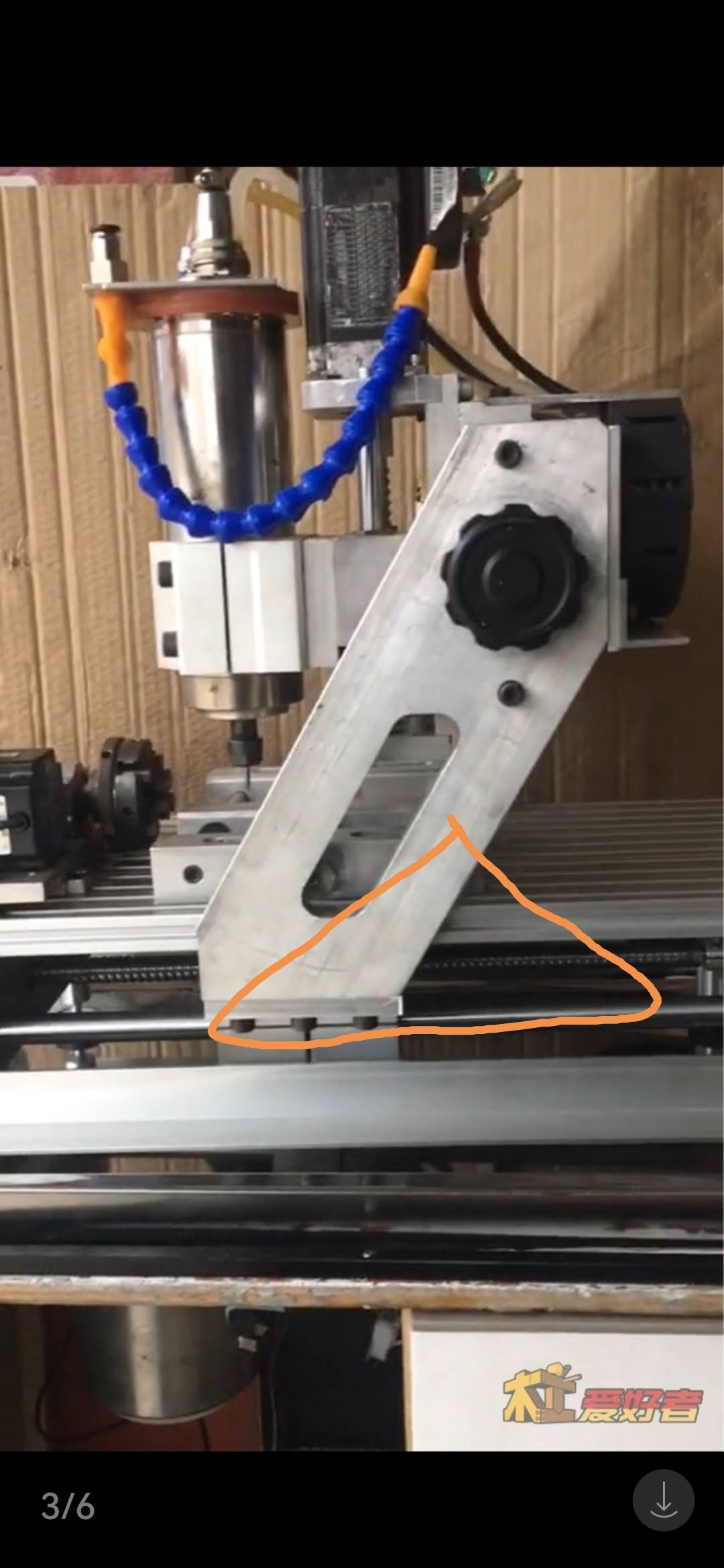

是Y轴滑块距离短，前后摇动，将起跳改80试下

张志能 · 发表于 2022-4-5 23:08:58

改机把Y轴滑块拉开距离，牺牲行程，

江大量 · 发表于 2022-4-5 23:10:04

张志能发表于 2022-04-05 22:571 y$ x) [9 j/ k5 [' u
是Y轴滑块距离短，前后摇动，将起跳改80试下

这个在哪里改？

jlabcjqf · 发表于 2022-4-5 23:24:59

先雕刻一个X形图案看看到底哪个轴有问题？

nini21800 · 发表于 2022-4-5 23:43:02

江大量发表于 2022-04-05 22:472 e: Q) v$ R$ ^% }5 G, B% ?: K+ R
用普通的那种步进电机吗？

第一张图用这种电机做Z轴，第二张图普通电机。

心佛即佛 · 发表于 2022-4-6 07:11:59

铝板机相当于体重140斤的裹脚女人，塑材机相当于大脚小姑娘，你说哪个走路稳呢？铝板机结构性问题——圆轨＋Y小脚＋大头主轴，找合适自己的来改吧。

心佛即佛 · 发表于 2022-4-6 07:14:11

江大量发表于 2022-04-05 23:10- x; S+ B/ F5 U6 N6 L& r
这个在哪里改？

设计问题

pzw83 · 发表于 2022-4-6 10:02:53

哎，论坛感觉人气少了，
这明显是结构问题，一个是动龙门，一个是定龙门，这么小行程，材质的硬度的影响不大，而且轻点惯量小。
动龙门改进方法前面都说了，但是即使改了也不一定比定龙门稳，结构问题

可以开机打表主轴，用力往各个方向推拉，测出晃动的大小和弱点在哪个方向，这样检测改进的效果

江大量 · 发表于 2022-4-6 11:30:28

nini21800 发表于 2022-04-05 23:43; f9 e1 f5 t+ b, @* Q
第一张图用这种电机做Z轴，第二张图普通电机。

你也用过这种电机啊？

江大量 · 发表于 2022-4-6 11:31:39

心佛即佛发表于 2022-04-06 07:14
2 }; {2 O! v: t" D A ?设计问题

江大量 · 发表于 2022-4-6 11:33:42

pzw83 发表于 2022-04-06 10:02
5 a/ h& l# w% e哎，论坛感觉人气少了，" m5 y4 X) k9 v( [9 N% F/ a. K
这明显是结构问题，一个是动龙门，一个是定龙门，这么小行程，材质的硬度的影响不大，而且轻点惯量小。
: N% k0 K5 U9 _! d动龙门改进方法前面都说了，但是即使改了也不一定比定龙门稳，结构问题( ]. R: z3 I! H0 A$ h1 o$ p
+ {+ i9 Q4 e5 `7 g1 }, L6 R
可以开机打表主轴，用力往各个方向推拉，测出晃动的大小和弱点在哪个方向，这样检测改进的效果

如果要改的话大工程了，先换Z轴电机试试
