[铣] 制作立铣倒装板工作台神器

[复制链接]
头像被屏蔽
 楼主| 发表于 2022-6-7 08:22:57 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 07:23! y# `; `& S; w4 X1 L
这种快换刀柄转速不会超过300转,仅供参考哈。
7 y; t& w- P  w' l
应该不会直接用,本来买的时候我就知道要加变径套,我就是没想好是不是要把
回复 支持 反对

使用道具 举报

发表于 2022-6-7 10:59:54 | 显示全部楼层
本帖最后由 LN玉树临风 于 2022-6-7 11:04 编辑
4 ?1 e! A# u% O; I! m9 b
rainingdayHe 发表于 2022-6-7 07:48, @/ N, F5 E6 A: ]& J: ?
你是说锥柄的安装方式对吧?我已经想好办法改造一下的。nt50后拉的也有卖的,但是成色差,新的买不起,这 ...

. K8 z1 H7 A/ Q这种镗头随便搜很多出售的,为啥???真正的技术工人不用这个,我还不知道你的铣床长啥样,简单的刀杆夹刀块做台阶同心圆很简单,比这个好用,这个因为活动关节太多,真正用起来不好用。最后一点点的加工量精镗估计可以,随便做一根刀杆,一根刀杆2个四方孔夹硬质合金车刀或者高速钢刀条,都比这个好用。这个镗头的重量不小,要求机床有足够的刚性,简单说机床要有重量的。* L& l5 t9 w) H5 n; o1 r
回复 支持 反对

使用道具 举报

发表于 2022-6-7 11:01:46 | 显示全部楼层
LN玉树临风 发表于 2022-6-7 10:59
! k7 \( o+ ?  }) R& A9 R这种镗头随便搜很多出售的,为啥???真正的技术工人不用这个,我还不知道你的铣床长啥样,简单的刀杆夹 ...

- A6 R) y" B8 ?; E自己做的专用刀杆比这个刚性足,不会颤抖。说太多了不说了,老毛病又犯了。
$ d6 U7 m8 l% [, k) O$ e
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 11:24:20 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 10:59
4 C' z! K  {" ~  B! K! s$ \. k7 R% z7 S本帖最后由 LN玉树临风 于 2022-6-7 11:04 编辑
& I& \2 f6 \, ]
: o: Z; H7 W( z
. v! J9 V% e2 z这种镗头随便搜很多出售的,为啥???真正的技术工人不用这个,我还不知道你的铣床长啥样,简单的刀杆夹刀块做台阶同心圆很简单,比这个好用,这个因为活动关节太多,真正用起来不好用。最后一点点的加工量精镗估计可以,随便做一根刀杆,一根刀杆2个四方孔夹硬质合金车刀或者高速钢刀条,都比这个好用。这个镗头的重量不小,要求机床有足够的刚性,简单说机床要有重量的。

# m! ~( G' q/ L/ }0 B2 z我觉得不是因为用的少,而是使用复杂对工人技术要求高,很多人不会用,也不敢用。
# ?# z  V5 Z& ~2 A0 f9 F0 C
4 f3 v/ a8 j3 N; w# o这个东西学名不叫浮动镗头,因为他根本不能浮动,标准名称如我之前的帖子所说万能镗头,英文名universal boring head.
3 H( n- B; q+ ~" C  i网上卖的很多成色太差了。nt50柄的214很多锈迹斑斑。有一个马牌50的我觉得没有海岛的好。
# H3 b2 b. Q" X/ {关键是同样214 海岛的比马牌进给距离长不少。
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 11:31:37 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 10:59
2 I0 R+ s) d5 X* h/ p$ ~- A( h本帖最后由 LN玉树临风 于 2022-6-7 11:04 编辑
: B. J1 l: K) A! h
! P/ P% E7 {* g" _4 z- F7 T# P* {. K. d( G# H3 L0 t+ D0 U
这种镗头随便搜很多出售的,为啥???真正的技术工人不用这个,我还不知道你的铣床长啥样,简单的刀杆夹刀块做台阶同心圆很简单,比这个好用,这个因为活动关节太多,真正用起来不好用。最后一点点的加工量精镗估计可以,随便做一根刀杆,一根刀杆2个四方孔夹硬质合金车刀或者高速钢刀条,都比这个好用。这个镗头的重量不小,要求机床有足够的刚性,简单说机床要有重量的。
7 S3 n# F/ Q" W
你可能从头就没有理解这个镗头是啥东西。。。
4 ^( h, H, I2 ~* J& |; j+ f他不是一个普通的镗头。不是自己搞个杆子可以比的,也不是浮动镗刀可以比的,他能做的东西你说的那些镗刀根本做不了的。
9 N2 v& g' n2 S你说的那种杆子的,全新的300多。这个镗头新的5000-6000。
! B& w7 w& S5 i9 t& p3 A另外我立铣床应该没问题。重量5吨。功率7.5kw主轴齿轮变速,这个镗刀用起来不会很吃力。
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 11:37:58 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 10:59
# j; p$ `* n2 ~+ W/ g$ k本帖最后由 LN玉树临风 于 2022-6-7 11:04 编辑
8 c; P6 m+ @# Y. r$ h
- t4 E4 ^# F. k7 f" J7 x' X) T8 |9 S- e: x
这种镗头随便搜很多出售的,为啥???真正的技术工人不用这个,我还不知道你的铣床长啥样,简单的刀杆夹刀块做台阶同心圆很简单,比这个好用,这个因为活动关节太多,真正用起来不好用。最后一点点的加工量精镗估计可以,随便做一根刀杆,一根刀杆2个四方孔夹硬质合金车刀或者高速钢刀条,都比这个好用。这个镗头的重量不小,要求机床有足够的刚性,简单说机床要有重量的。
  k! B& I9 E' F/ A! T( I
你知道平旋盘么?这个就理解为小型的平旋盘。你说的什么刀杆啥的直接仿型铣平面,属于精密要求不高的方式。精密设备轴承的端面必须用这种方式加工
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 11:54:55 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 11:011 }$ z6 {8 ]2 X; O
自己做的专用刀杆比这个刚性足,不会颤抖。说太多了不说了,老毛病又犯了。

, k: x, q: E  t3 C) I这东西缺点确实刚性差一点,但是优势是不可替代。圆柱面内开一个和车床类似工艺的槽,就没法开。
回复 支持 反对

使用道具 举报

发表于 2022-6-7 13:47:10 | 显示全部楼层
本帖最后由 LN玉树临风 于 2022-6-7 13:50 编辑
* E, I! k/ I; K4 M7 Q' _
rainingdayHe 发表于 2022-6-7 11:31
$ Y# \2 O" k. z+ q* k你可能从头就没有理解这个镗头是啥东西。。。3 C% @4 g  O* Y  |/ k' Z
他不是一个普通的镗头。不是自己搞个杆子可以比的,也不是 ...
/ A3 |5 i9 C5 Z' l5 q
根据你的描述,你的铣床应该是52K,53K主轴电机就是11KW了,你太小瞧技术工人了,技术工人自己做的刀很多的都是复合刀具,粗精一刀过,比你这个好用多了,这个适合菜鸟使用,各地方叫法不一样,叫万能镗头也行,这东西的仅有优势是可调。
/ W. p0 F& Y; M% H( w2 M) d6 S  \
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 14:39:06 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 13:47. P% J0 v7 B  `6 P
本帖最后由 LN玉树临风 于 2022-6-7 13:50 编辑
" e5 g, M" R3 @, e/ y' F) m1 Q  h& Z% T
: [7 O7 h3 ~# J* Y! Z( O
根据你的描述,你的铣床应该是52K,53K主轴电机就是11KW了,你太小瞧技术工人了,技术工人自己做的刀很多的都是复合刀具,粗精一刀过,比你这个好用多了,这个适合菜鸟使用,各地方叫法不一样,叫万能镗头也行,这东西的仅有优势是可调。

2 X8 R: u; P, h不是小看技术工人了,这个东西优势显然不是可调,你说的可调是nbh2084这种镗头,2084新的还没有这个二手的贵。这个镗头你应该没见过,也不知道他是干嘛的了。他的特点是自动进给,如果无法理解铣刀的自动进给你也不会知道他干嘛的了。
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 14:56:12 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 13:47  \" W% O; Z0 S- x* g/ }
本帖最后由 LN玉树临风 于 2022-6-7 13:50 编辑 : u7 L* [3 w7 E6 x
3 a9 T- {8 x  ?2 F4 T& q2 ~9 g
% O9 L! h' x* g  j5 [
根据你的描述,你的铣床应该是52K,53K主轴电机就是11KW了,你太小瞧技术工人了,技术工人自己做的刀很多的都是复合刀具,粗精一刀过,比你这个好用多了,这个适合菜鸟使用,各地方叫法不一样,叫万能镗头也行,这东西的仅有优势是可调。
) o& T+ O' B5 N* Y1 f3 x

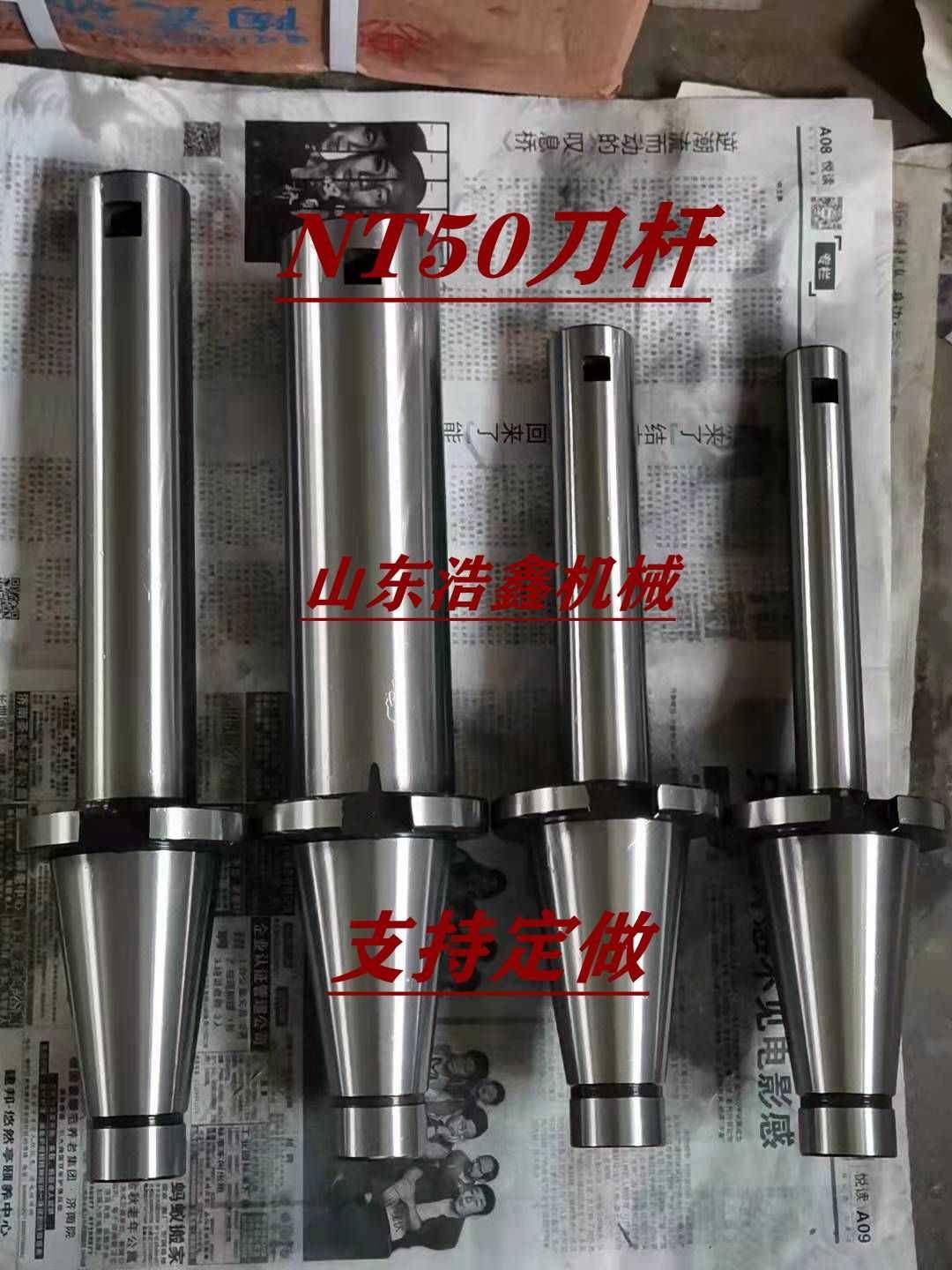

你说的刀杆不就是图片的刀杆么?
  t9 R" e. M) ]; x这种只能加工柱面,端面加工不了,如果端面宽度10cm难道你能设计一个平直刀具吃刀量要10cm么?如何保证加工的时候刀杆不会弯曲。现在你的误区是把万能镗头和可调镗头搞混了。这个东西工人没见过当然不知道怎么操作,或者是见过了当成是可调镗头在用。除了操作复杂外关键是危险。至于怎么危险的,你可以自己查查。) Z' W  i% y/ n$ X. x" A. R5 Q
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 15:02:21 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 13:47( h/ c& ?9 h" l* ~% S  D
本帖最后由 LN玉树临风 于 2022-6-7 13:50 编辑 , z0 F# I& D& Q; a1 o& X( C
% s# N0 m3 E9 v  S0 n1 f
" L/ b* u0 x3 _: _: S2 S( e
根据你的描述,你的铣床应该是52K,53K主轴电机就是11KW了,你太小瞧技术工人了,技术工人自己做的刀很多的都是复合刀具,粗精一刀过,比你这个好用多了,这个适合菜鸟使用,各地方叫法不一样,叫万能镗头也行,这东西的仅有优势是可调。

: G2 x2 V" j- u3 k叫万能镗头肯定是有原因的,这个镗头明显不是给菜鸟用的。因为绝大多数人甚至搞机加的没见过这东西,更没有理解他是如何工作的了。我还是建议看看镗床的平旋盘到底是啥东西。
回复 支持 反对

使用道具 举报

头像被屏蔽
 楼主| 发表于 2022-6-7 15:11:42 来自手机 | 显示全部楼层
LN玉树临风 发表于 2022-06-07 13:47
# Y/ P3 ^% _* [& E" H本帖最后由 LN玉树临风 于 2022-6-7 13:50 编辑 2 C5 ?/ r  r8 M
) O$ v! W# X5 B: _' y7 b
/ U8 O& E% M; S( g
根据你的描述,你的铣床应该是52K,53K主轴电机就是11KW了,你太小瞧技术工人了,技术工人自己做的刀很多的都是复合刀具,粗精一刀过,比你这个好用多了,这个适合菜鸟使用,各地方叫法不一样,叫万能镗头也行,这东西的仅有优势是可调。

. l4 e5 [; n9 `' Z0 o* f! ?/ g另外我的铣床是xa7150,我之前发过帖子。用这个镗头没毛病。
回复 支持 反对

使用道具 举报

发表于 2022-6-7 15:54:27 | 显示全部楼层
rainingdayHe 发表于 2022-6-7 14:56
8 [% P" S4 H5 d你说的刀杆不就是图片的刀杆么?0 Z8 \5 [, Y/ i! k( E
这种只能加工柱面,端面加工不了,如果端面宽度10cm难道你能设计一个平 ...

  `# n% G$ V) _; c, U0 K  S. h你买的是这个刀杆,端面加工自己改一样的,端面铣槽,加个螺丝压紧,买现成的多贵啊,自己就做出来了。夹几把刀自己说了算。如果一直加工一个工序,焊接刀杆,磨一次加工上百个孔。你这是加工通孔的刀杆。2 b8 @& R1 R8 p6 ~/ m9 F
回复 支持 反对

使用道具 举报

发表于 2022-6-7 15:57:37 | 显示全部楼层
rainingdayHe 发表于 2022-6-7 14:56
. E7 n, e+ _& }! D2 M$ W' Y; L你说的刀杆不就是图片的刀杆么?5 f, E, U$ `: G& _
这种只能加工柱面,端面加工不了,如果端面宽度10cm难道你能设计一个平 ...

; W$ d: [8 A( C. P8 j这种刀杆有轴头带槽的,没有自己改一把,就算这个利用这个方孔,镗刀做L型就行了,刀尖比轴头高不就行了么。
" Q$ ~- O; k' I
回复 支持 反对

使用道具 举报

发表于 2022-6-7 15:59:21 | 显示全部楼层
rainingdayHe 发表于 2022-6-7 14:56
( V# |. w. N! f5 O7 v+ i. J; A% r1 ~你说的刀杆不就是图片的刀杆么?2 {8 u! h" A! ~2 `
这种只能加工柱面,端面加工不了,如果端面宽度10cm难道你能设计一个平 ...

4 X$ `) ^. T( L( ^. E; F这个方孔中心刀轴头没有30毫米吧,再大一点都没事,做L型刀杆夹上使用。- ^0 M4 u6 S% X
回复 支持 反对
