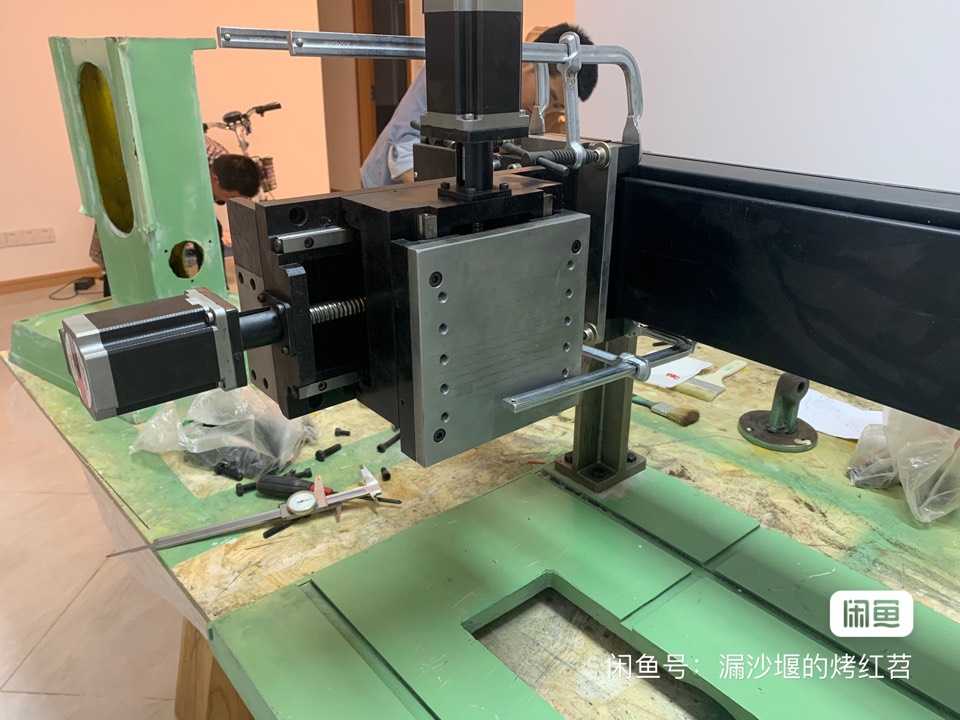

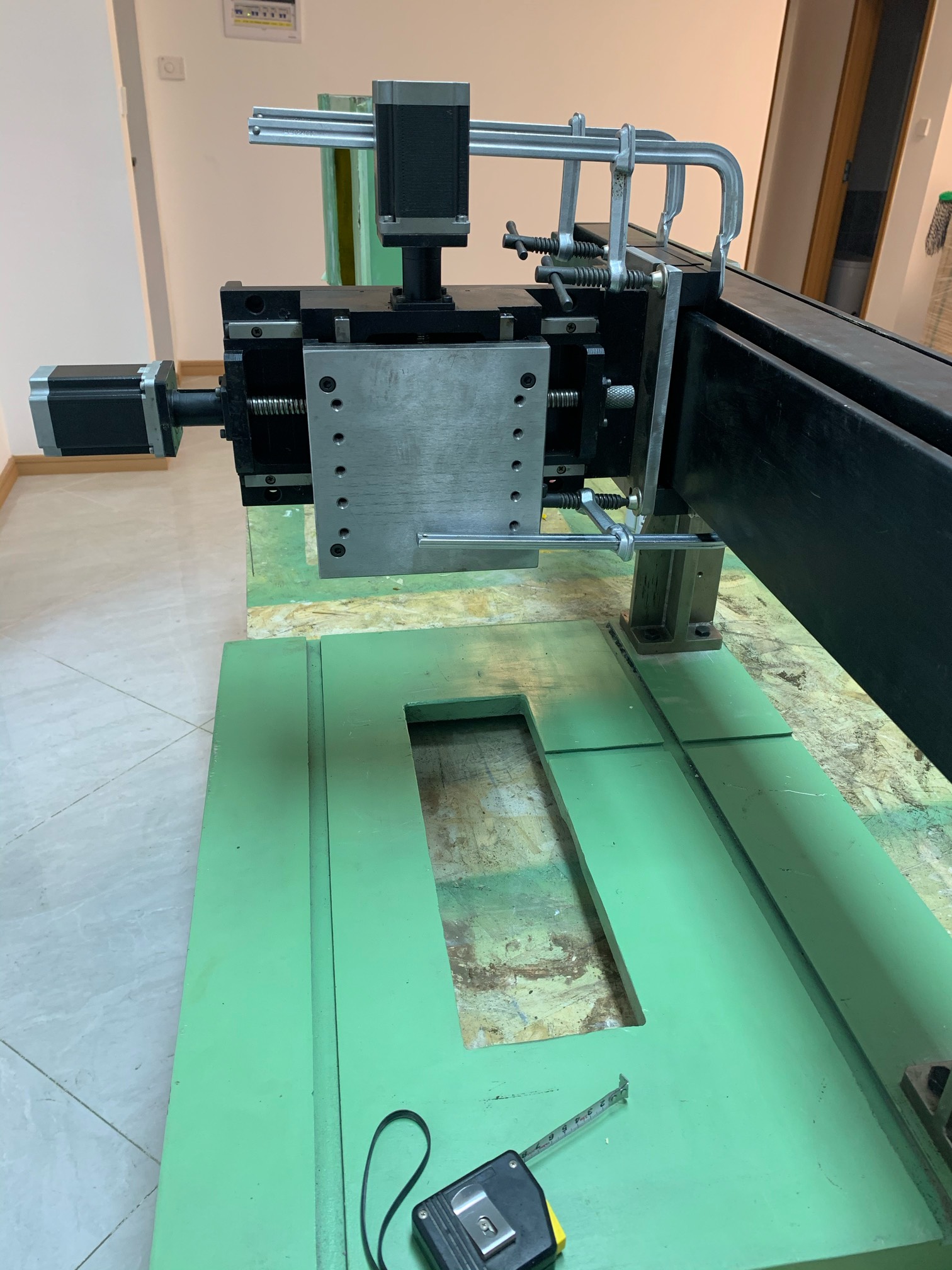

看下这个悬臂雕刻机结构是否合理

故乡的河

pzw83 发表于 2022-03-18 12:29
. U( |$ Z8 N* ~4 j5 m( }这玩意，试试才能死心

你试过没有啊

来自苹果APP客户端

pzw83

故乡的河 发表于 2022-03-18 15:14
+ H' ?# H7 I8 M- |你试过没有啊

5 W0 @, z6 L3 `8 M& b$ [5 ~- U$ m$ R1 Z目前学有限元分析，很多猜测就可以量化了

来自安卓APP客户端

故乡的河

pzw83 发表于 2022-03-19 01:57
5 f+ X& C% p' a5 W9 C目前学有限元分析，很多猜测就可以量化了

我2007年开始在学习ansys，试了一下，基本可行...

来自苹果APP客户端

keithpupu

不合理 你得算算具体数值 不是说机头50kg你传到横梁就是50kg  伸出来太长了 所以力臂长，机头又是双轴更重 所以你得算算这么长力臂下传导到横梁是多少拉力和压力 单位不是kg 可能是牛 看你草图导轨得承受起码一倍以上压力，是不是会超过导轨滑块承受极限，用的是什么轨 可以水平用的话不代表可以垂直用 设想一下横梁上排滚珠受力有多巨大 长时间运行肯定磨损极大

来自安卓APP客户端

故乡的河

keithpupu 发表于 2022-03-19 08:07
4 s! a) g# v% \* w不合理 你得算算具体数值 不是说机头50kg你传到横梁就是50kg  伸出来太长了 所以力臂长，机头又是双轴更重 所以你得算算这么长力臂下传导到横梁是多少拉力和压力 单位不是kg 可能是牛 看你草图导轨得承受起码一倍以上压力，是不是会超过导轨滑块承受极限，用的是什么轨 可以水平用的话不代表可以垂直用 设想一下横梁上排滚珠受力有多巨大 长时间运行肯定磨损极大

第三个草图上面已经按力臂折算了，单个滑块受拉力900N的样子..

来自苹果APP客户端

故乡的河

keithpupu 发表于 2022-03-19 08:07
不合理 你得算算具体数值 不是说机头50kg你传到横梁就是50kg  伸出来太长了 所以力臂长，机头又是双轴更重 所以你得算算这么长力臂下传导到横梁是多少拉力和压力 单位不是kg 可能是牛 看你草图导轨得承受起码一倍以上压力，是不是会超过导轨滑块承受极限，用的是什么轨 可以水平用的话不代表可以垂直用 设想一下横梁上排滚珠受力有多巨大 长时间运行肯定磨损极大

产品手册说了滑块可以受到的力矩M，没有说F，问了卖滑块的也搞不懂....装也装出来了.进口导轨还好.不过还没有动起来。
9 v, t* Q2 d; u8 n0 I5 m# G
! \0 Z) j( A: ]* Z! n* s

来自苹果APP客户端

虹源文具

故乡的河 发表于 2022-03-19 09:21
7 i, R7 X* R( a' U( M. U产品手册说了滑块可以受到的力矩M，没有说F，问了卖滑块的也搞不懂....装也装出来了.进口导轨还好.不过还没有动起来。

+ D0 h/ s9 e2 W$ H4 X$ |牛人

来自安卓APP客户端

虹源文具

故乡的河 发表于 2022-03-19 09:21
: j# r0 G; v! U: {+ h3 f产品手册说了滑块可以受到的力矩M，没有说F，问了卖滑块的也搞不懂....装也装出来了.进口导轨还好.不过还没有动起来。

: O! ]( C1 i: K他们说的滑块能承受的力，
+ ~- }2 q" d7 K9 t4 ^这种表达没问题，
但你机头和滑块之间的机构是有个杠杠作用在那里的。
杠杠的力是倍数关系。
因此到了滑块承受力的那一点就不是那个数量级啦。

来自安卓APP客户端

虹源文具

故乡的河 发表于 2022-03-19 09:21
产品手册说了滑块可以受到的力矩M，没有说F，问了卖滑块的也搞不懂....装也装出来了.进口导轨还好.不过还没有动起来。

其实在设计机器时要很留意力的杠杠和重心，
* B: E  Y6 h7 Z7 `; a6 M不然会产生共振。
& A4 c# ]1 y  b; z8 R你这机可以把底座用螺丝固定在地面上，
' m, l4 N3 K  B7 a7 I  _这样可以减少一点点机架共振。
3 B1 C9 B" i8 F% H: M) a至于机头共振是难免的，
滑块能承受力并不代表着刚性值。

来自安卓APP客户端

故乡的河

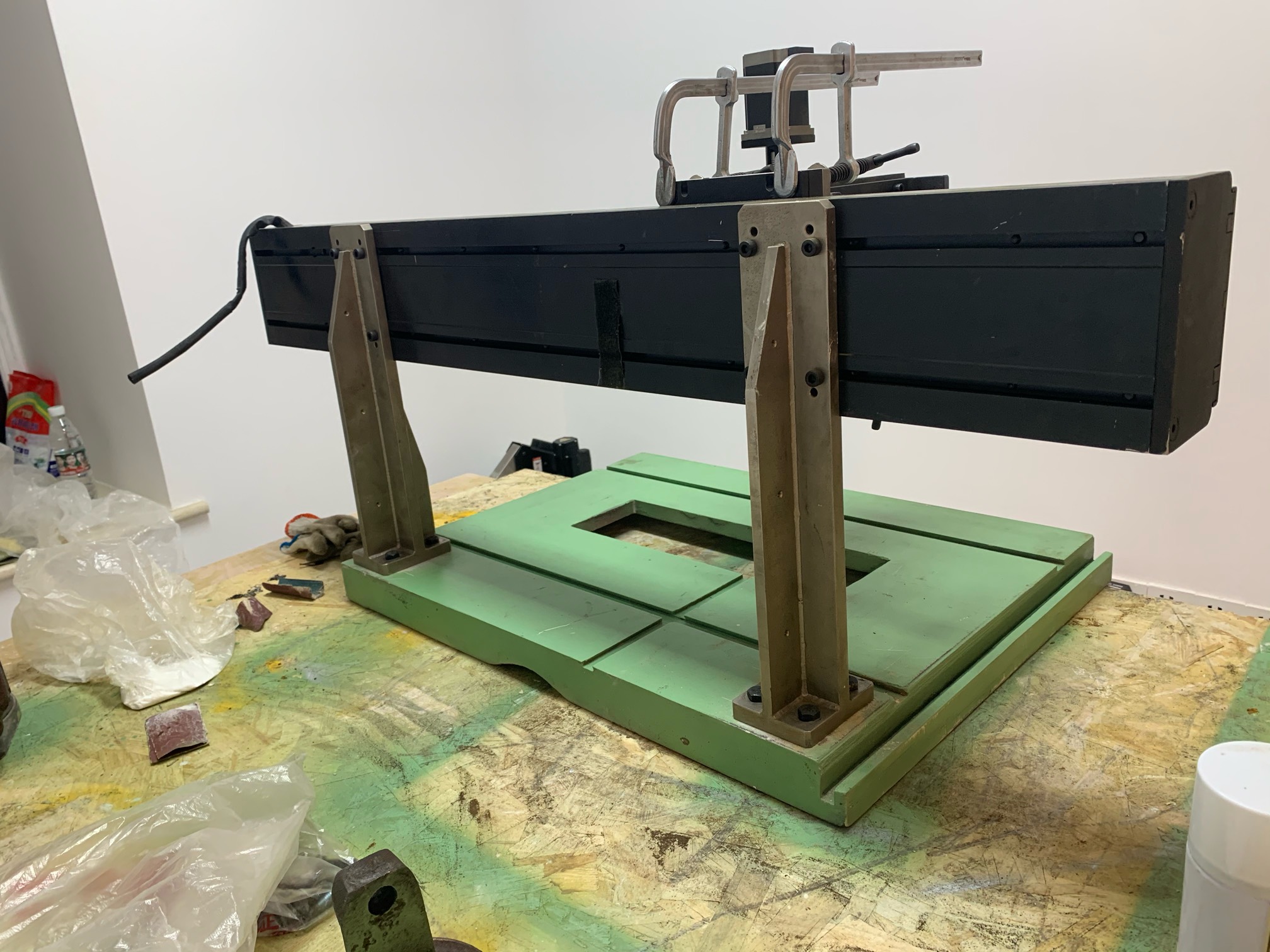

张志能 发表于 2022-03-17 10:26
. b' W$ \; R' q4 [8 R  X% r1 D; D" E铸铁立柱，雕铜有点抖，你那个应该很抖

1 }' G+ Z/ b: ]& K& V" `嗯嗯 我换一对大一点的
. O7 k: Q& d; s, q这个确实太细
! F% b. @+ {9 e* s* [

来自苹果APP客户端

故乡的河

张志能 发表于 2022-03-17 10:29
1 W  U- H" T# E: F; ]& Q1 x7 E0 x

3 e+ E9 p& n2 z8 p漂亮啊

来自苹果APP客户端

故乡的河

虹源文具 发表于 2022-03-19 12:01
其实在设计机器时要很留意力的杠杠和重心，
3 L7 J2 t4 D+ c3 \0 h" s不然会产生共振。
$ Z5 s. }3 h! {7 n4 [$ n) V你这机可以把底座用螺丝固定在地面上，
这样可以减少一点点机架共振。
至于机头共振是难免的，
滑块能承受力并不代表着刚性值。

, }+ A) ^& J3 C1 }起初估计到这个不太合理，斗胆尝试了一下，主要是加工木头，估计好点...

来自苹果APP客户端

pzw83

y行程

来自安卓APP客户端

pzw83

故乡的河 发表于 2022-03-19 13:57
起初估计到这个不太合理，斗胆尝试了一下，主要是加工木头，估计好点...

2 s/ @7 Z* F* ~才看到是单滑块，不知道是不是加长，那么弱点在x方向的受力，力乘以伸出的长度等于滑块的力矩，应该远小于可承受范围，这是静态的情况，伸出20cm应该没问题。手册上有个数据很含糊，受力大小与变形的关系曲线，受力后主轴端位移会放大，就是抖动问题。
另外y轴行程只有十多厘米？为啥不改固定龙门结构？是不是有特殊操作？

来自安卓APP客户端

故乡的河

pzw83 发表于 2022-03-19 16:21
y行程

$ G. e; L- t( F& e/ F0 e# t  h最大20cm
