自制推台锯

瓦尼亚 · 发表于 2022-1-26 18:13:34

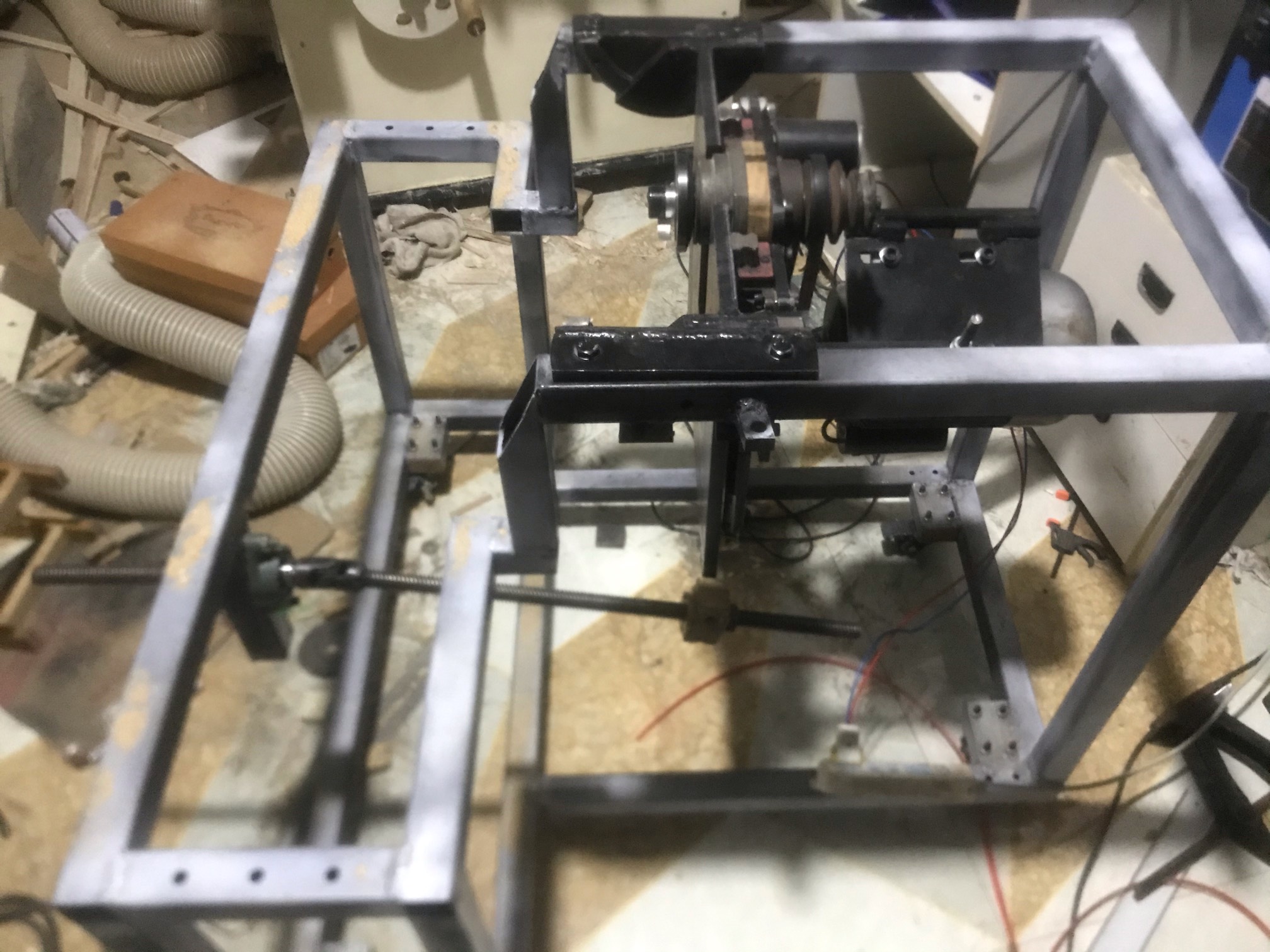

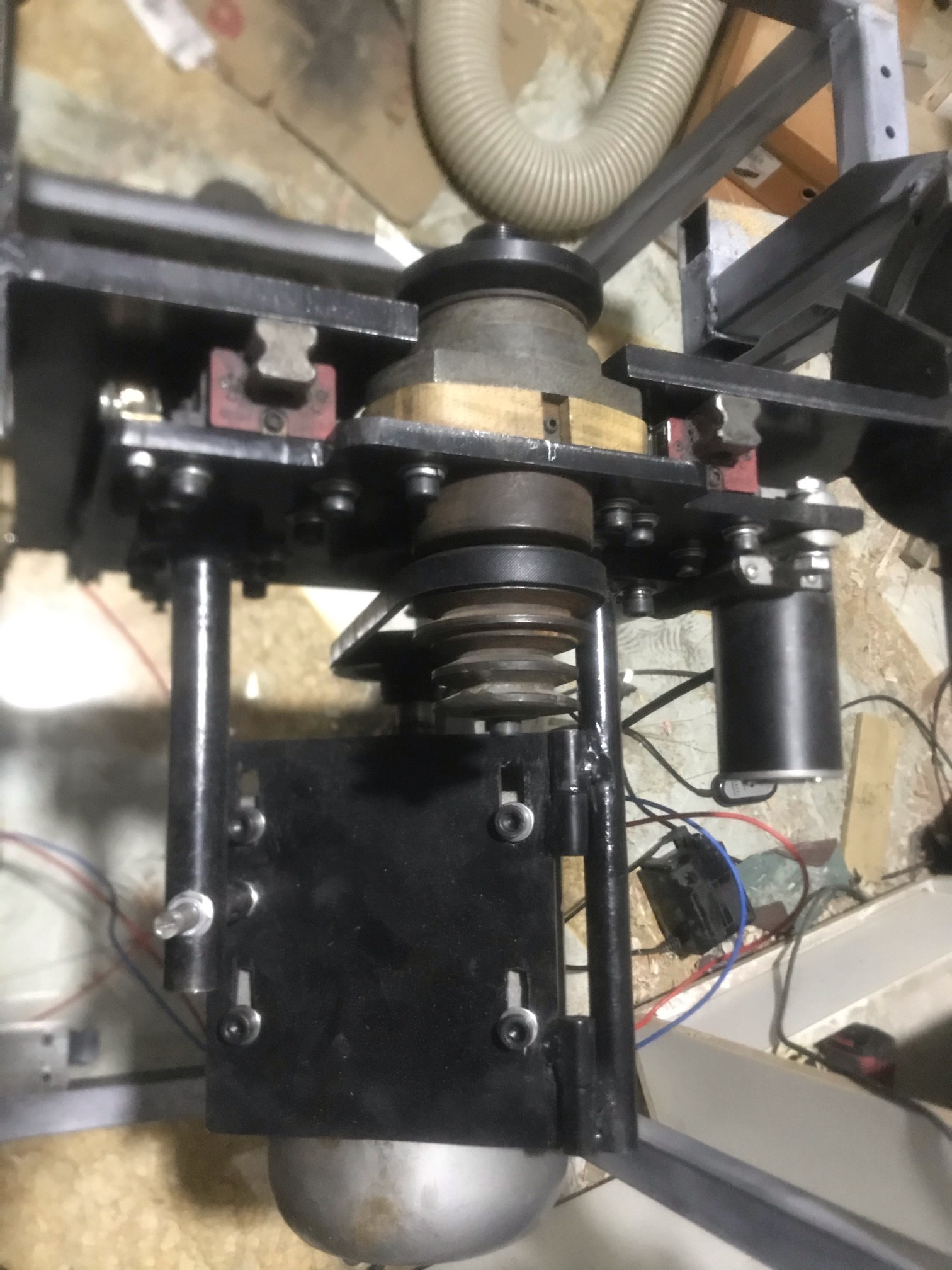

自制的小型推台锯试机后效果感觉还可以算是完成一个小阶段了吧电动升降机器整个很稳比预想的好一点后面靠山部分也可以改成电控的推台部分基本完成了还没展示整个结束后在拍

恨你不容易 · 发表于 2022-1-26 18:32:07

整体感觉还可以更紧凑的，中轴线上没支持，

瓦尼亚 · 发表于 2022-1-26 18:39:44

恨你不容易发表于 2022-01-26 18:32
整体感觉还可以更紧凑的，中轴线上没支持，

是可以左边是推台部分没办法弄了就现在这样集尘都不好做右边可以直接把电机放在外面往里缩但那样太小了怕整体不稳

恨你不容易 · 发表于 2022-1-26 19:59:38

还真是这样。能不能设计把导轨安装在最上面的？把一对摇篮再割掉一个厚度

恨你不容易 · 发表于 2022-1-26 20:00:31

恨你不容易发表于 2022-01-26 19:59
还真是这样。能不能设计把导轨安装在最上面的？把一对摇篮再割掉一个厚度

高度

瓦尼亚 · 发表于 2022-1-26 20:30:59

恨你不容易发表于 2022-01-26 19:59
还真是这样。能不能设计把导轨安装在最上面的？把一对摇篮再割掉一个厚度

不行这个设计目前来讲是最合理的仿照品牌机器来的要考虑各个点的协调还要保证切高加后期调节方便耳轴如果不是挂在架子上而是螺丝打在管子中就是自找麻烦调节很费劲机器核心很重而且后面主台面和推台找平属于费力不讨好

霁夜茶 · 发表于 2022-1-28 15:50:13

有45度斜切吗？

瓦尼亚 · 发表于 2022-1-28 16:05:08

霁夜茶发表于 2022-01-28 15:50
有45度斜切吗？

肯定有啊左边那根丝杆就是控制角度的

霁夜茶 · 发表于 2022-1-28 19:26:46

你这个是左边推台是吧？锯片多大？
我也在做1个，在设计阶段，和你的类同。我的考虑锯轴在摆45度时，占用比较大的上升空间，直接影响45度最大切削量了。不知道有没有好办法

瓦尼亚 · 发表于 2022-1-28 20:00:22

霁夜茶发表于 2022-01-28 19:26
你这个是左边推台是吧？锯片多大？
我也在做1个，在设计阶段，和你的类同。我的考虑锯轴在摆45度时，占用比较大的上升空间，直接影响45度最大切削量了。不知道有没有好办法

12寸的锯片都是正常耳轴旋转嘛 45度切高都会低的没办法主要看锯轴螺丝哪里如果多出来一截那么45度切高会损失较多锯轴用内丝锁紧或像我这种就比较好点剩下的就是看台面厚度

霁夜茶 · 发表于 2022-1-28 22:14:56

我也准备差不多了，206锯轴买好了，电机买好了，锯片买好了，1.5米滑轨也有了，就等切支架开工了，画图模拟45度损失比较大，在找方案，没有办法

rainingdayHe · 发表于 2022-2-7 13:08:43

霁夜茶发表于 2022-01-28 19:26
你这个是左边推台是吧？锯片多大？
我也在做1个，在设计阶段，和你的类同。我的考虑锯轴在摆45度时，占用比较大的上升空间，直接影响45度最大切削量了。不知道有没有好办法

我觉得好的办法就是适当增加耳轴的直径，你可以设计的耳轴回转轴正好在台面上一点点。切高总是影响，但是切深影响不大了。耳轴重要的不是他按在哪里，而是虚拟的回转轴在什么位置。

山今水寿 · 发表于 2022-2-8 18:05:09

电动升降啊,电动推拉杆虚位怎么解决的?
我的电木铣倒装用的电动推拉杆,有一点点虚位.
没有虚位的话干脆斜切也用电动推拉杆吧

瓦尼亚 · 发表于 2022-2-8 21:32:21

山今水寿发表于 2022-02-08 18:05
电动升降啊,电动推拉杆虚位怎么解决的?
我的电木铣倒装用的电动推拉杆,有一点点虚位.
没有虚位的话干脆斜切也用电动推拉杆吧

虚位机器重就可以抵消或装气动撑杆我装了一个

山今水寿 · 发表于 2022-2-9 10:02:29

瓦尼亚发表于 2022-2-8 21:32
虚位机器重就可以抵消或装气动撑杆我装了一个

好方法,感谢分享!
