楼主: 物尽其用

用废旧材料做一台砂带机

[复制链接]
发表于 2022-1-21 13:08:19 来自手机 | 显示全部楼层
物尽其用 发表于 2022-01-21 12:05
7 J1 T- d/ f5 @8 o三相电机你说对了,变频器的作用就是将家用电的二相变为三相,并通过可调频率实现变速。
) x. k) ?- s' G1 ^: n5 t必须纠正你一下,机械的转速并不是局限在电机转速上的,通过传动部件的齿轮比就能轻松实现想要的转速。

; x, l) x- {( t( z, I/ [0 r能透露一下,你这是什么型号的跑步机吗?我了解了解
回复 支持 反对

使用道具 举报

发表于 2022-1-21 13:30:19 来自手机 | 显示全部楼层
有把220变380的变频器?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-21 13:54:17 来自手机 | 显示全部楼层
故乡的河 发表于 2022-01-21 13:30# ]8 T. z6 Z* D5 h: L
有把220变380的变频器?

9 P/ k' @$ D6 K$ T5 \/ Q卖这个的有这种描述方法,准确来说应该是二相变三相,
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-21 14:03:54 来自手机 | 显示全部楼层
lu_mu 发表于 2022-01-21 13:08
; ?9 d9 B' c3 h8 |& F: g- g能透露一下,你这是什么型号的跑步机吗?我了解了解

+ Q# b3 h4 C' x; ?$ R' ]' {' `5 A没有细看机器比较大,还捡了一条辊子,看电机铭牌是泰国产的日立牌
回复 支持 反对

使用道具 举报

发表于 2022-1-22 09:34:05 来自手机 | 显示全部楼层
商用跑步机一般用交流电机。。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-22 16:08:40 来自手机 | 显示全部楼层
achilles117 发表于 2022-01-22 09:34
& Z( P; y1 K2 z2 u( B! j# L3 o# j商用跑步机一般用交流电机。。

1 t8 o9 X, j. S, v& W完蛋了,DIY砂带机被带节奏变讨论跑步机了,想删帖了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-22 22:48:09 来自手机 | 显示全部楼层
帖不删,继续发进展。DIY的过程主要就是玩儿,是一个想办法的过程,怎样把手头的材料组织起来,让它们符合机器的要求,这个过程对于我是一种享受,仿佛心中还有另一个出主意的,商量着干,最后决定了就交给手来完成,当达到目的,就自己开心一阵,朋友们也是这样吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-22 22:53:20 来自手机 | 显示全部楼层

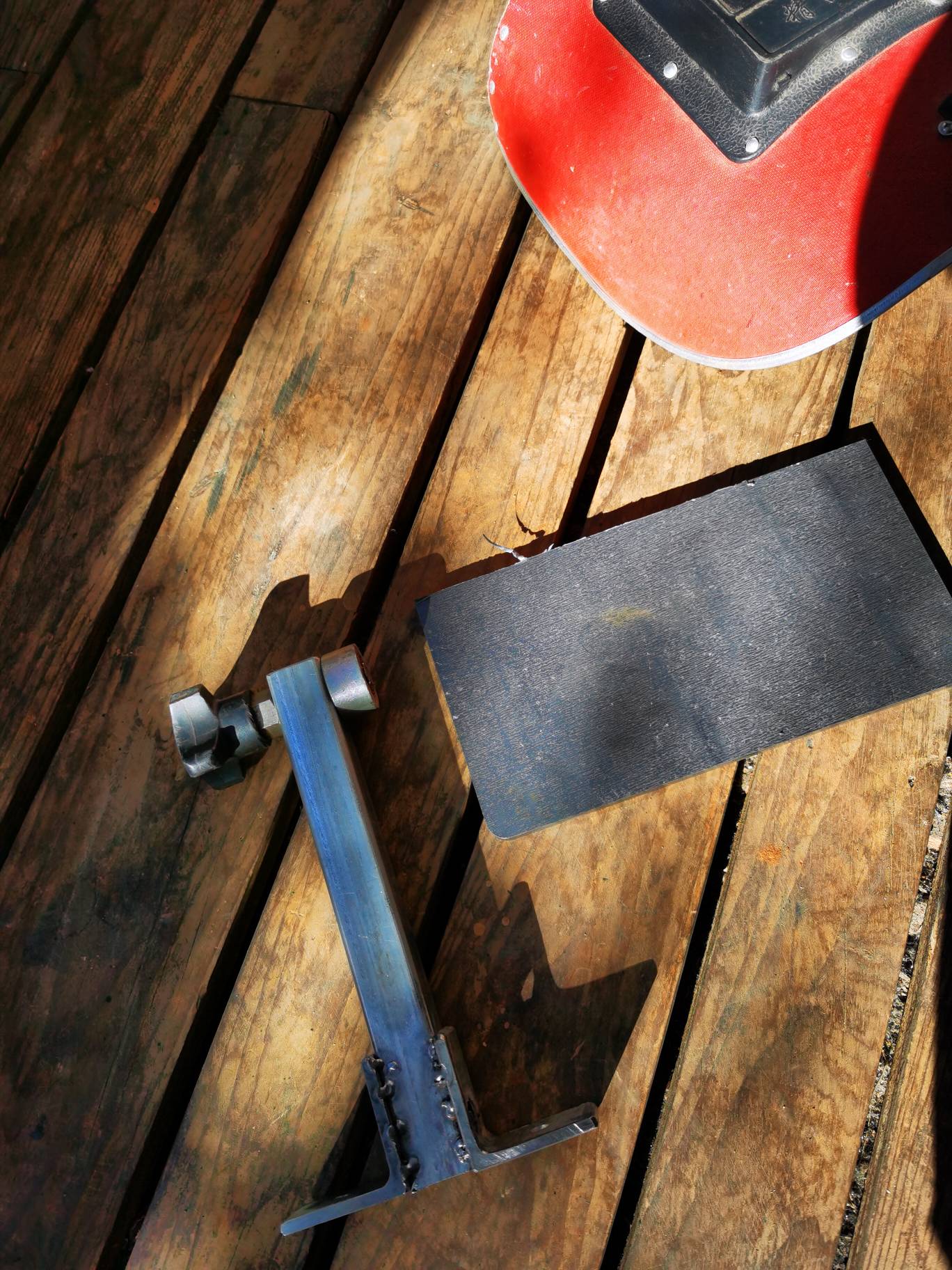

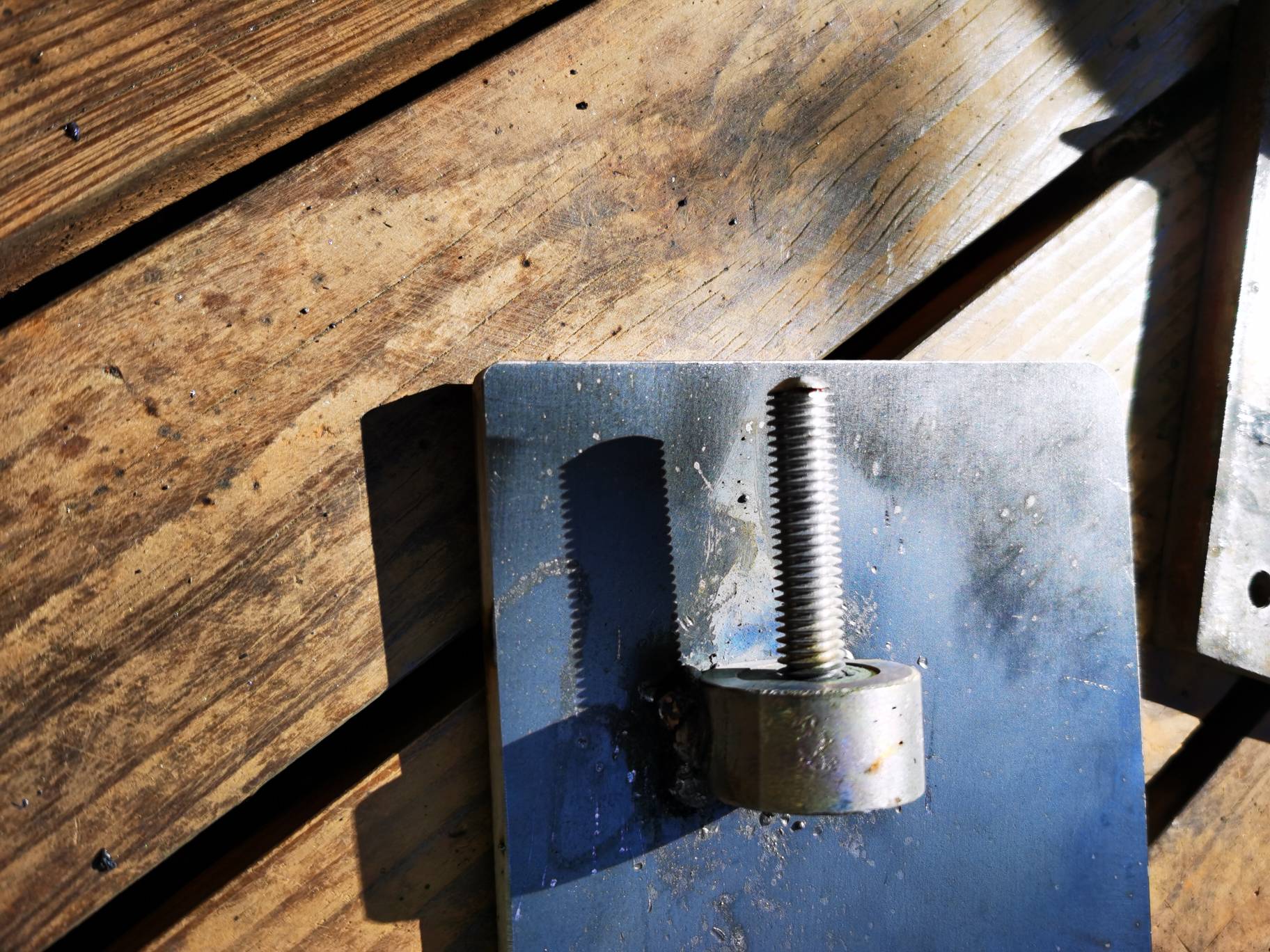

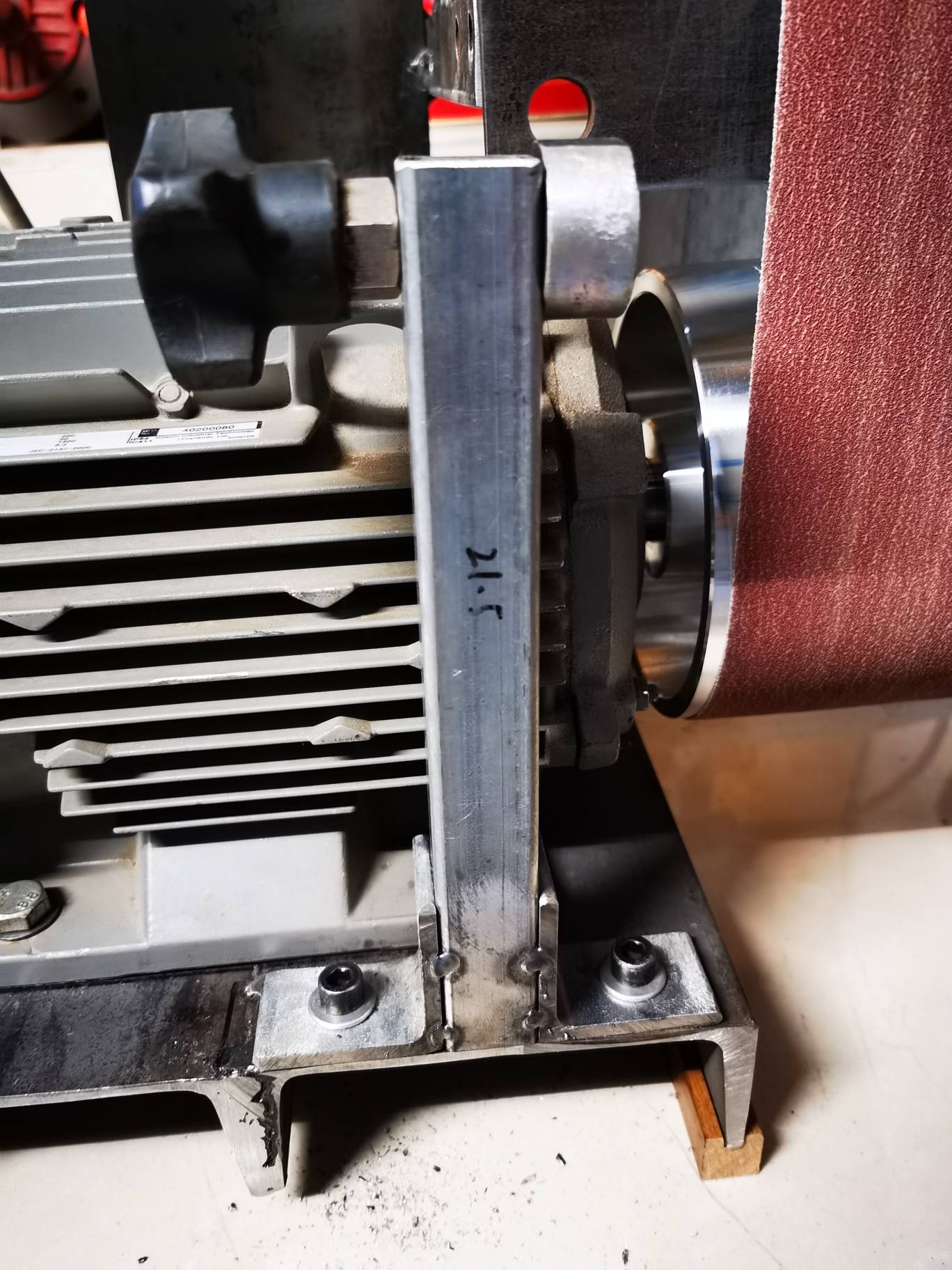

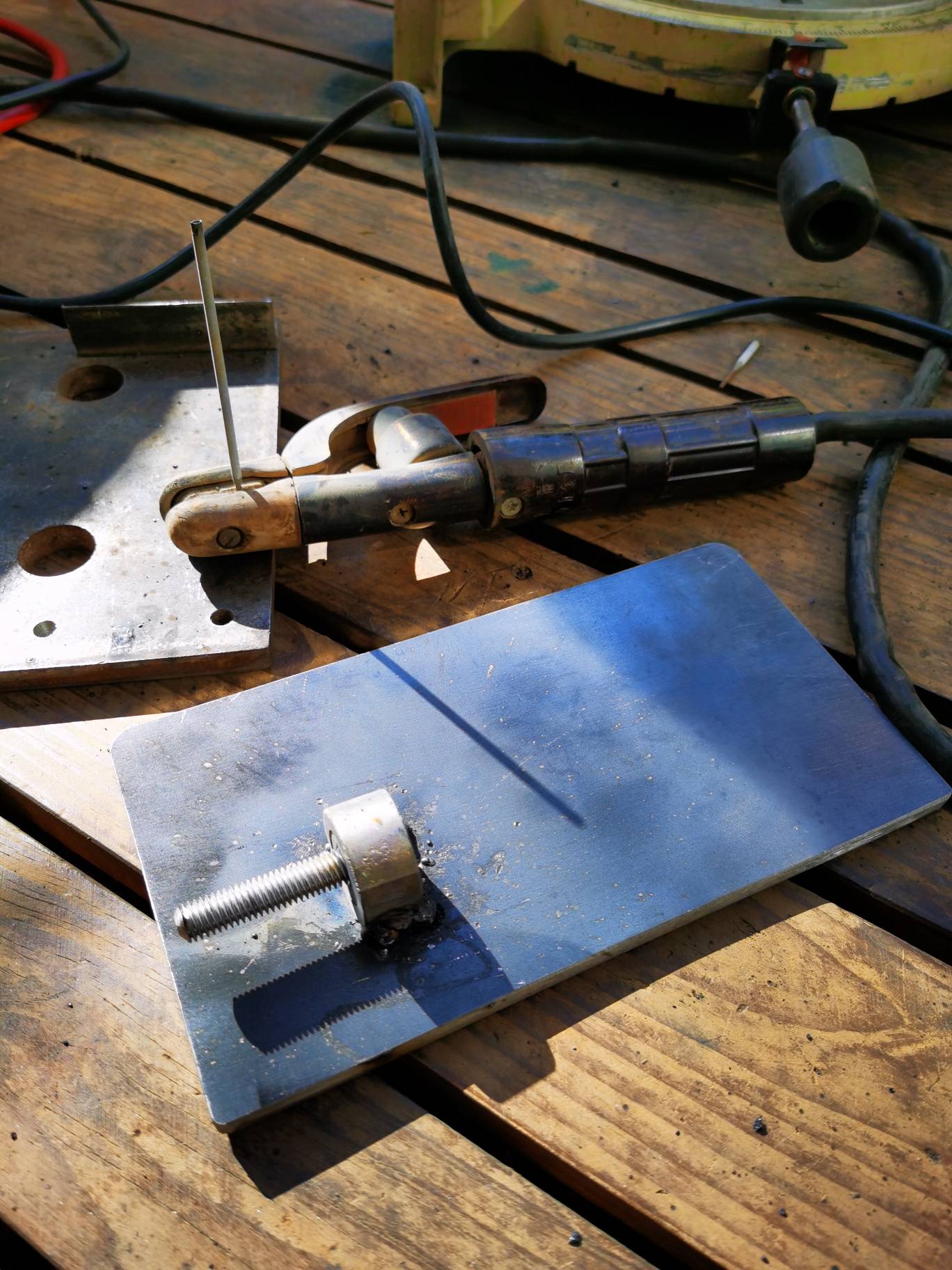

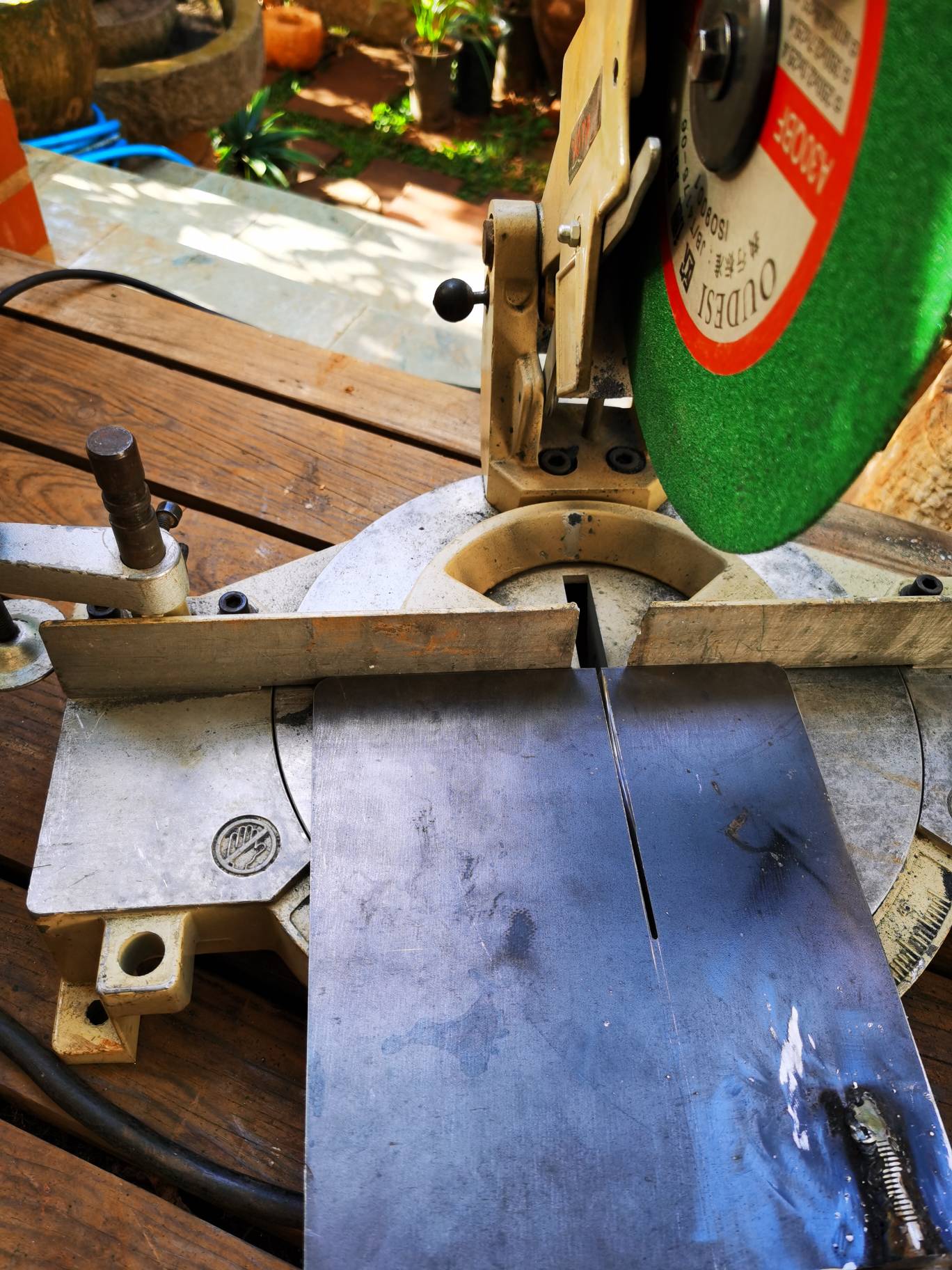

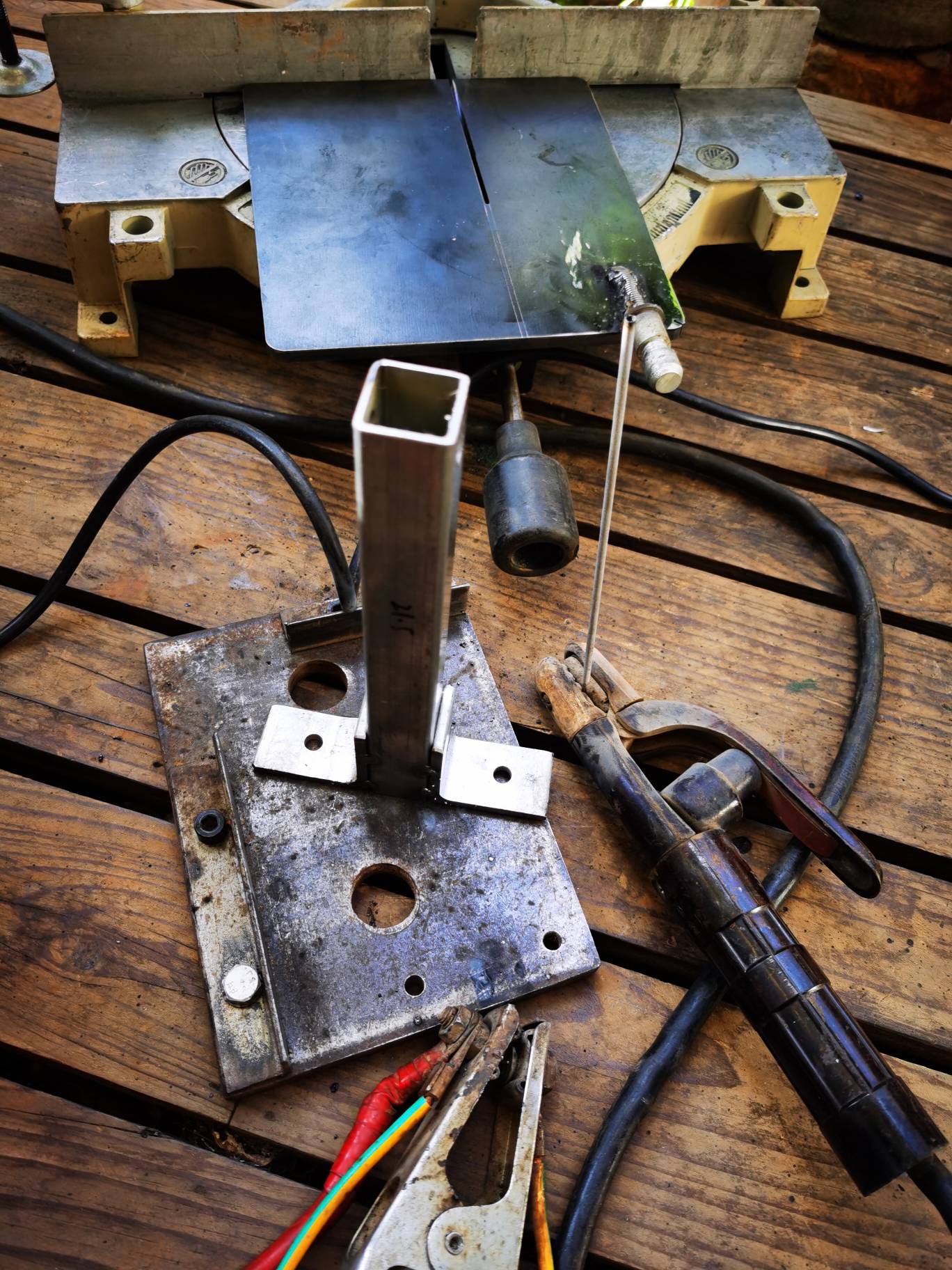

今天做的是可调角度操作台,想了好几个方案,总担心支撑的强度,后来发现其实强度还是来源于结构的合理化,可调件的链接有很多方法,主要还是根据使用的方便性选择,手头有个黑胶手柄,就加根丝杆,焊连一个圆盘,圆盘焊接在台板下面。
, w. t) O% v7 ~( D' x1 _( u9 a: T) a2 b" \0 X
4 q* o, \' _' \3 P( o8 c* Y& h2 e

: Q3 \7 m9 {, W5 b( M
& I9 z4 K4 D( J3 ^' m7 h/ y. L; f6 I

9 ?* K9 R9 @5 J% ^. L, ?8 N6 D! }9 `7 u6 c5 Z4 x6 `: @

! t* \/ u8 F8 d% e2 s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-22 22:56:16 来自手机 | 显示全部楼层

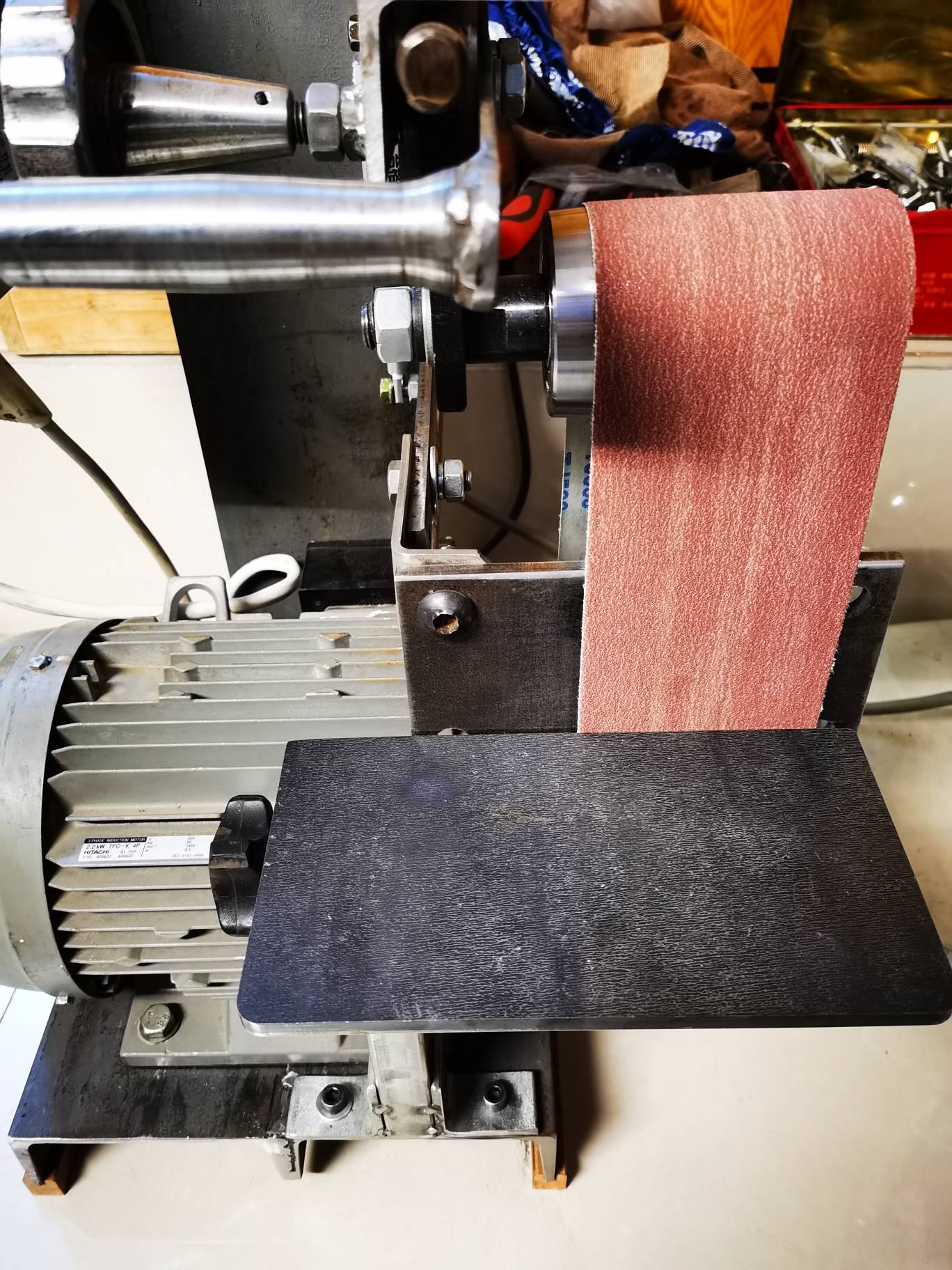

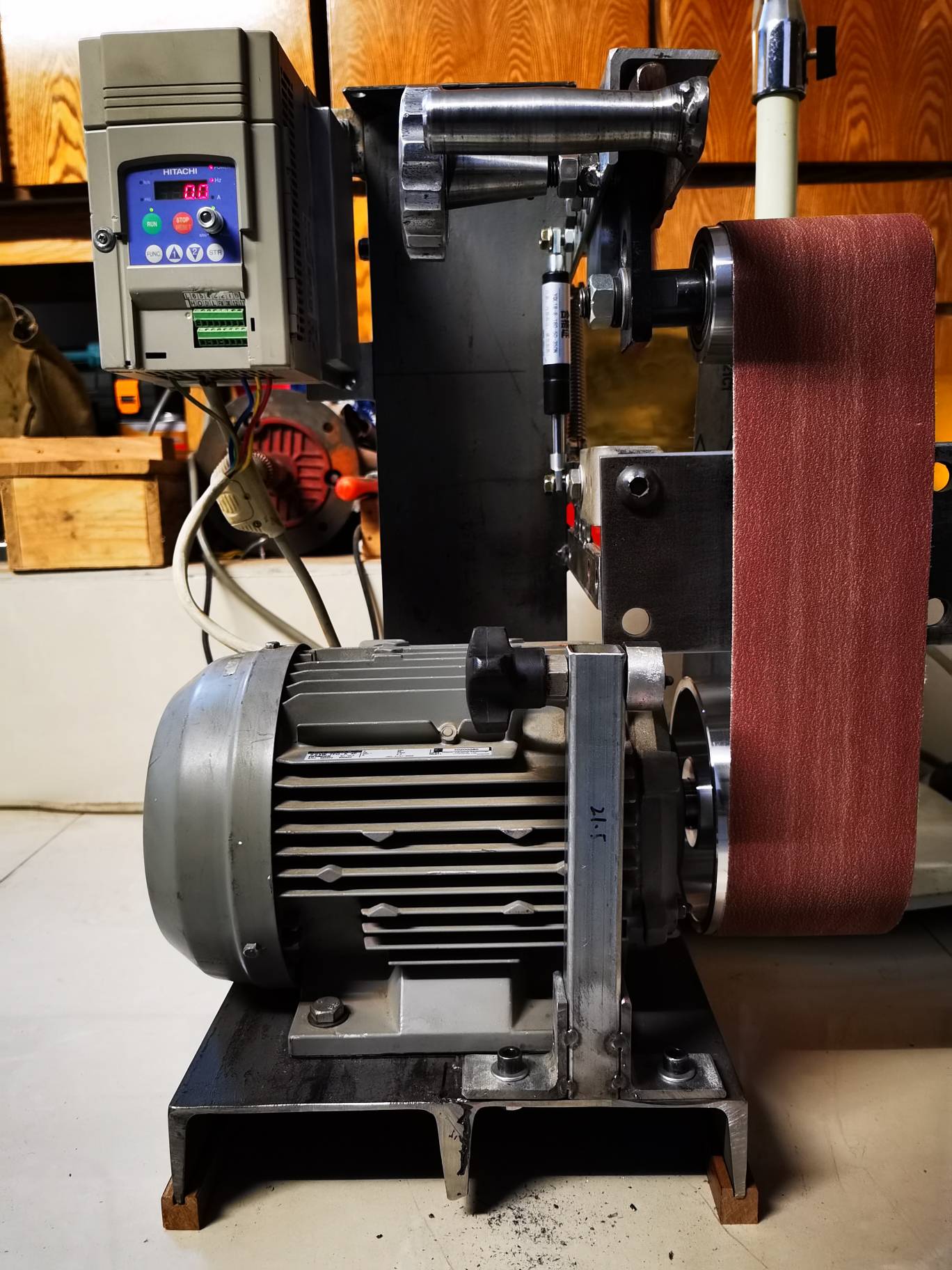

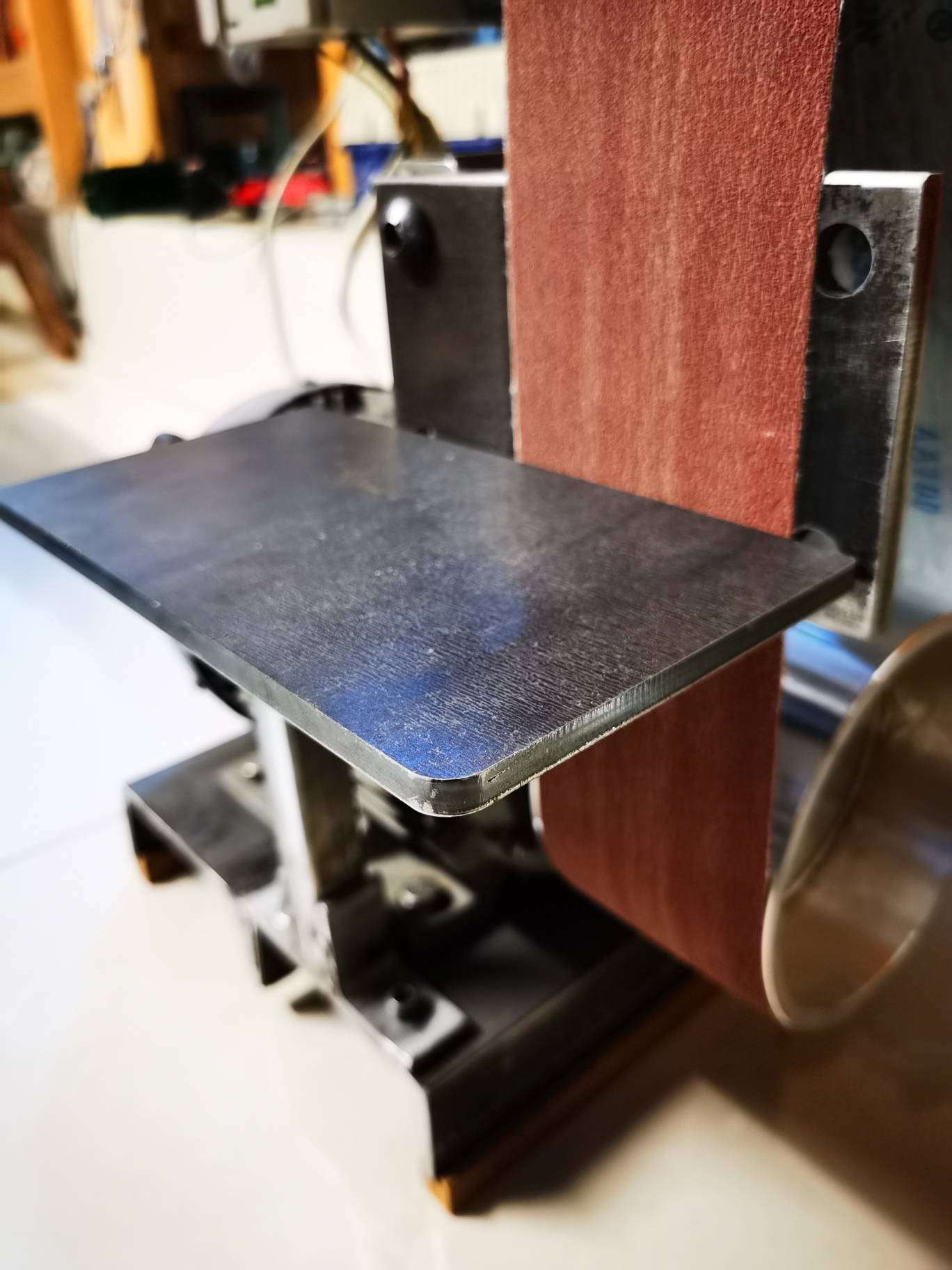

这是今天的进展,明天拆散喷漆,再组装起来这次DIY砂带机就圆满结束了。( G) R' U+ R# H) Z  y- N
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-1-23 08:22:50 来自手机 | 显示全部楼层
物尽其用 发表于 2022-01-21 00:09' E* |$ x! }3 G- F. o" Y
以前见到质感还行感觉不错的金属破烂,就捡来存着

/ p$ Y; R8 t4 e3 K回到砂带机的制作主题来,总结一下注意事项,一是机架确保各部位呈直角焊接,使用材料厚度要够,刚性很重要,二是活动部分摇臂尽可能短一点,连接关节最后使用铜质的圆盘,确保紧固而不偏移,三是调偏轮机构确保活动自如而没有邝动,四是主动轮、涨紧轮、调偏轮至少要有一个是中间微微突出的圆柱,五是电机最高转速至少1400以上,并可调。六是制作先后最好是从末端开始,做好各部件,最后再确定安装固定位置,钻孔要留有可调余地。以上希望木友们添砖加瓦,以便以后需要DIY砂带机的朋友可以借鉴。
回复 支持 反对

使用道具 举报

发表于 2022-2-25 01:01:25 来自手机 | 显示全部楼层
还好捡的不是180V的直流电机,不然还得去买个电路板,比如说我。
( D7 ]& p  g8 y- G, j3 S$ }再一个,楼主没考虑做成可调角度的吗?感觉应用范围要广一些,反正你也不缺材料和手艺。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-2-26 21:15:55 来自手机 | 显示全部楼层
shaotingen 发表于 2022-02-25 01:01" K$ G) j; x5 [1 J6 D3 v( ?
还好捡的不是180V的直流电机,不然还得去买个电路板,比如说我。
% l$ ~% h( x% ?1 }4 z再一个,楼主没考虑做成可调角度的吗?感觉应用范围要广一些,反正你也不缺材料和手艺。
0 y( x( v- B; F' N
操作台角度是可调的,谢谢回帖
