给数控主机加个遮阳帽

江大量 · 发表于 2022-2-13 18:50:23

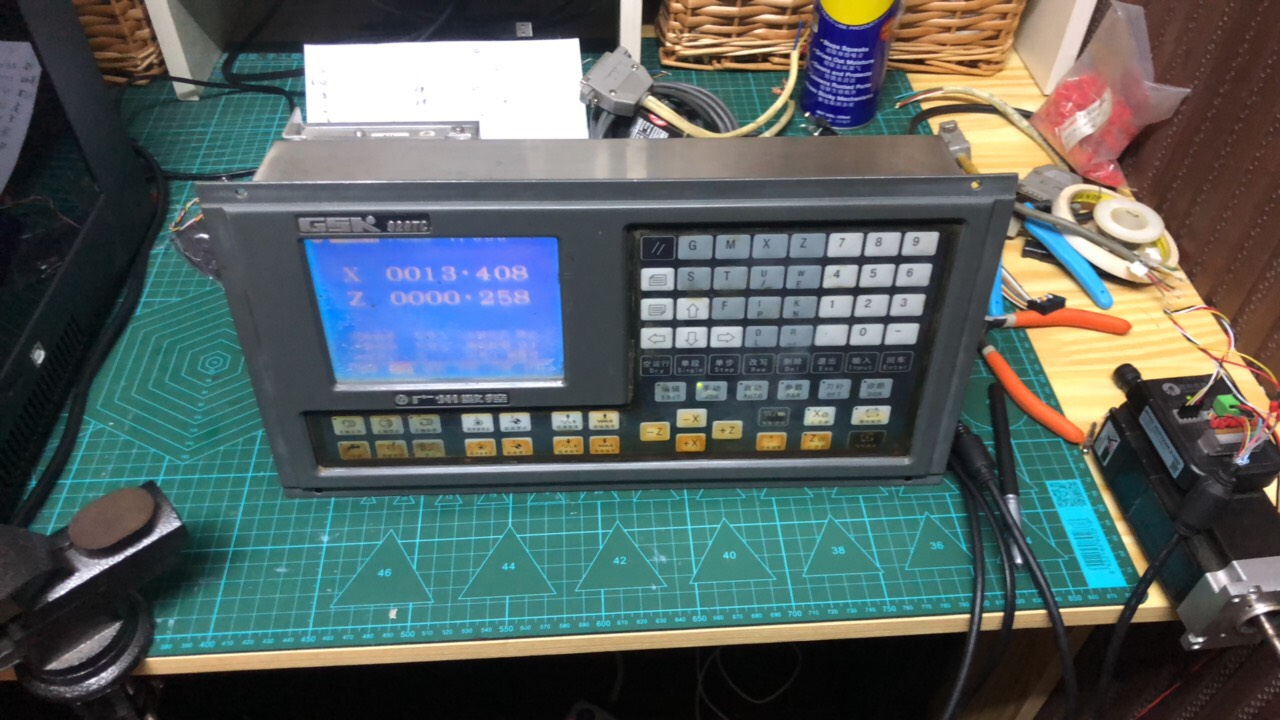

要在驱动器上设置细分，广数这个系统没有电子齿轮比设置的

深蓝诱惑1 · 发表于 2022-2-15 23:37:01

江大量发表于 2022-02-13 18:50; A+ [9 c4 n9 e3 ^) x
要在驱动器上设置细分，广数这个系统没有电子齿轮比设置的

细分设置多少？我的丝杆是1204的

深蓝诱惑1 · 发表于 2022-2-15 23:56:30

江大量发表于 2022-02-13 18:50
/ U8 i. e- ^! L: ^& x# l要在驱动器上设置细分，广数这个系统没有电子齿轮比设置的

是4000，搞定了

江大量 · 发表于 2022-2-16 07:39:33

深蓝诱惑1 发表于 2022-02-15 23:56
, |, @# a6 o# c9 e. i$ Q2 R4 o1 w是4000，搞定了

X轴行程减半，比如数控显示10，X轴移动5

深蓝诱惑1 · 发表于 2022-2-16 12:00:07

江大量发表于 2022-02-16 07:39
: c4 x, {9 _( v# E+ dX轴行程减半，比如数控显示10，X轴移动5

懂了

，编码器跟主轴一比一传动，

江大量 · 发表于 2022-2-16 16:25:00

深蓝诱惑1 发表于 2022-02-16 12:00
9 ]9 V* c! m: l- D. O懂了，编码器跟主轴一比一传动，

是的，我还买了两个一样大的同步轮，内孔不对车床上车，最要命的是车床主轴的皮带轮拿下来夹卡盘上，套上皮带用手拉动使卡盘转动一点一点车下来，直到同步轮刚好能放进去，可把我累坏了

深蓝诱惑1 · 发表于 2022-2-16 18:00:52

江大量发表于 2022-02-16 16:25
. l$ i1 r5 F/ j2 k2 ^+ e是的，我还买了两个一样大的同步轮，内孔不对车床上车，最要命的是车床主轴的皮带轮拿下来夹卡盘上，套上皮带用手拉动使卡盘转动一点一点车下来，直到同步轮刚好能放进去，可把我累坏了

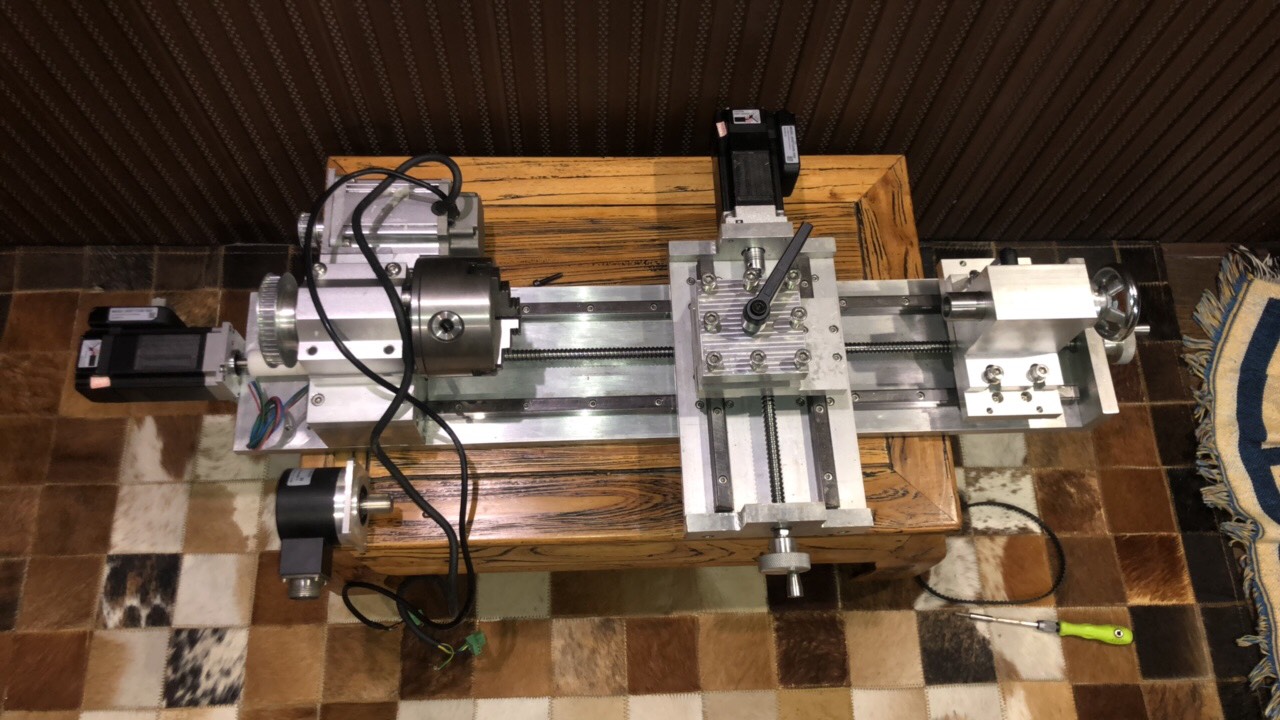

目前刚把两轴的电机安装上，还差编码器没装，期待试机

深蓝诱惑1 · 发表于 2022-2-16 18:01:20

深蓝诱惑1 发表于 2022-02-16 18:00! X; L% ]3 L" H/ O. [' s
目前刚把两轴的电机安装上，还差编码器没装，期待试机

深蓝诱惑1 · 发表于 2022-2-16 18:03:02

江大量发表于 2022-02-16 16:25 ~9 |. Q5 M: C+ F' s8 P+ ? u0 z" ]
是的，我还买了两个一样大的同步轮，内孔不对车床上车，最要命的是车床主轴的皮带轮拿下来夹卡盘上，套上皮带用手拉动使卡盘转动一点一点车下来，直到同步轮刚好能放进去，可把我累坏了

你是手动自宫一刀呗！

深蓝诱惑1 · 发表于 2022-2-16 18:10:29

江大量发表于 2022-02-16 16:251 a. i+ u) m6 k5 C1 B( \9 w; V
是的，我还买了两个一样大的同步轮，内孔不对车床上车，最要命的是车床主轴的皮带轮拿下来夹卡盘上，套上皮带用手拉动使卡盘转动一点一点车下来，直到同步轮刚好能放进去，可把我累坏了

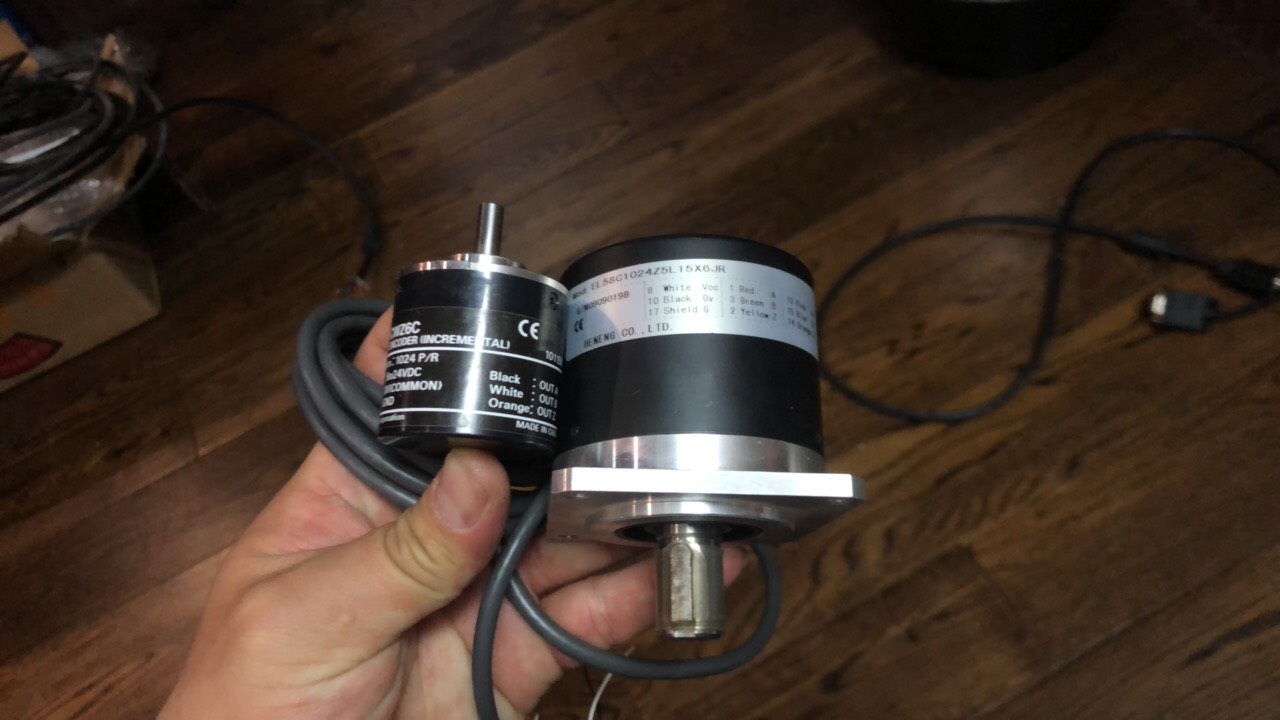

两种编码器不知道用哪个

江大量 · 发表于 2022-2-16 20:26:07

深蓝诱惑1 发表于 2022-02-16 18:10
0 h" C8 d T F两种编码器不知道用哪个

我用的是大的那种样子的编码器

江大量 · 发表于 2022-2-16 20:29:30

深蓝诱惑1 发表于 2022-02-16 18:03& ?6 Z1 t- W/ Q, {' k# L- a
你是手动自宫一刀呗！

铸铁皮带轮，大概手动车掉2，3公分，宽10多mm

深蓝诱惑1 · 发表于 2022-2-16 20:39:39

江大量发表于 2022-02-16 20:26
* N+ a6 k+ u- E4 y f3 o4 R我用的是大的那种样子的编码器

我也用大的吧

江大量 · 发表于 2022-2-16 20:44:51

深蓝诱惑1 发表于 2022-02-16 20:39
5 u0 `! c# J. _9 E5 o3 M% D1 M我也用大的吧

大的好固定

深蓝诱惑1 · 发表于 2022-2-16 20:55:51

江大量发表于 2022-02-16 20:44
& T# T! _8 E' ^$ D# U7 u大的好固定

参数你都怎么设置的？有空帮我拍个照片p01-p25，我用的出厂设置，改了xz轴高电平
