请教MACH3数控车圆弧出现负数咋办

射以观德 · 发表于 2021-12-16 11:15:54

我用mastercam2017出的程序，在软件里模拟正常，放在MACH3控制的数控车上运行就不行了，明明是个圆弧刀路轨迹出现个整圆，拜托高手指点，谢谢！

射以观德 · 发表于 2021-12-16 11:24:48

C:\Users\Administrator\Desktop

esee · 发表于 2021-12-16 13:40:53

mach3设置问题，G代码解释不一致，我记得是在总体设置里面调整

trm999 · 发表于 2021-12-17 12:31:00

后处理不一样，圆弧有绝对和相对，还有输出格式有角度什么的，我也遇到过，还有G3和G2是反的，反正需要修改后处理和MACH3要对应，详细的很长时间我也记不清了，你百度一下吧

射以观德 · 发表于 2021-12-17 20:47:46

trm999 发表于 2021-12-17 12:31
后处理不一样，圆弧有绝对和相对，还有输出格式有角度什么的，我也遇到过，还有G3和G2是反的，反正需要修改 ...

谢谢答复，应该是后处理的问题，问题论坛里没人用MASTERCAM出数控车的刀路，俺自己又不会修改后处理，真郁闷。

pzw83 · 发表于 2021-12-18 12:58:06

刚整完这个问题

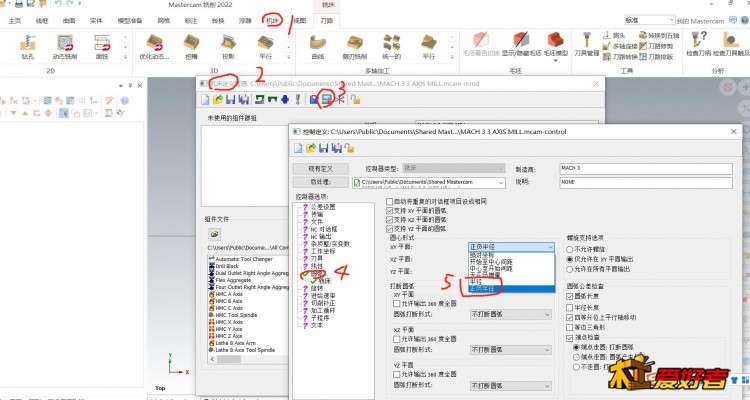

机床——机床定义——控制定义——圆弧
挨个试试，我一台用半径、一台用正负半径

射以观德 · 发表于 2021-12-18 23:05:20

pzw83 发表于 2021-12-18 12:58
刚整完这个问题

机床——机床定义——控制定义——圆弧

请问你也是用MACH3控制的吗？

pzw83 · 发表于 2021-12-19 01:22:37

射以观德发表于 2021-12-18 23:05
请问你也是用MACH3控制的吗？

是，两个usb mach3，一个只能用正负半径，另一个用半径就可以，可能usb的卡，支持的方式不一定相同

射以观德 · 发表于 2022-5-14 21:43:47

pzw83 发表于 2021-12-19 01:22
是，两个usb mach3，一个只能用正负半径，另一个用半径就可以，可能usb的卡，支持的方式不一定相同

请问你用USB MACH3控制板车过螺纹吗？主轴转速反馈你是咋弄的？

pzw83 · 发表于 2022-5-15 11:34:09

射以观德发表于 2022-5-14 21:43
请问你用USB MACH3控制板车过螺纹吗？主轴转速反馈你是咋弄的？

这个没有经验，你可以看看湖湖的帖子
