阳台柜子的设计图

couragemars · 发表于 2021-12-5 21:22:32

本帖最后由 couragemars 于 2021-12-5 22:36 编辑

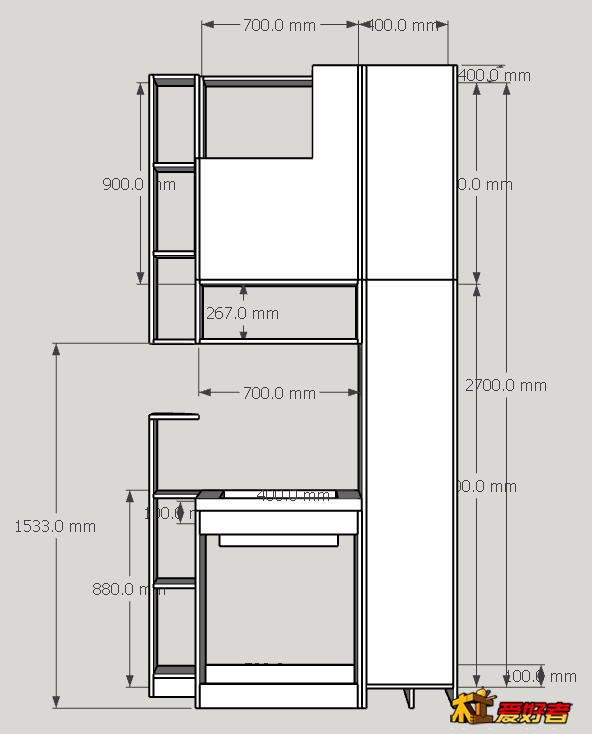

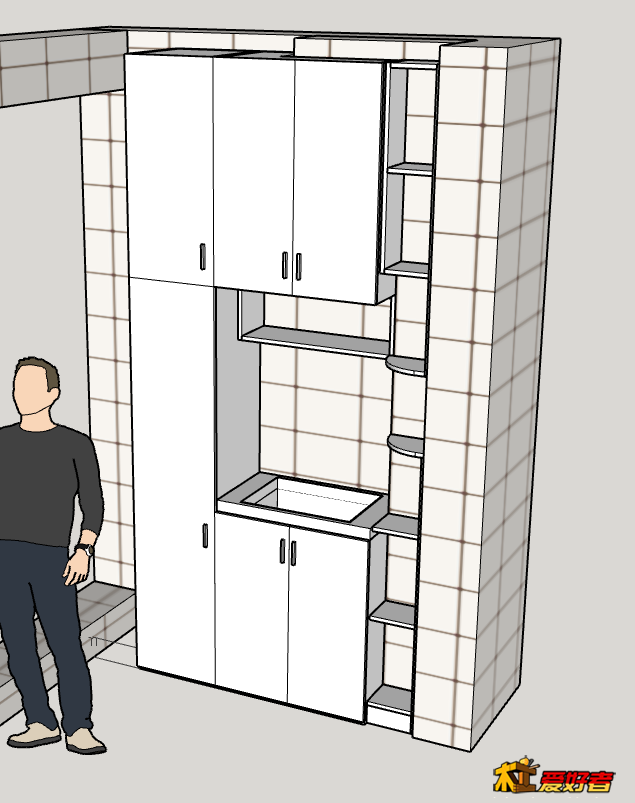

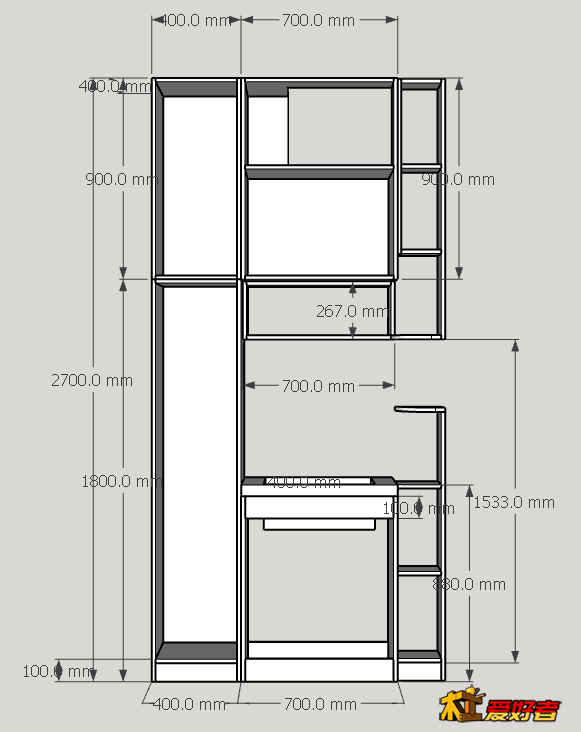

虽然场地没清出来，工具也没到齐，不过设计图要先确定好。这是用草图大师做的第一版，以17mm的木芯免漆板做柜体，因为有水池，考虑再三还是把可能接触到水的地方换成18mm的多层免漆板。左边留了24cm以后装双轨窗帘，右边因为后面有水管套旁边有门套的缘故，柜体不能做过去不然就压住了门套，只好做成小开放格，各位木有帮忙看下有没有结构上不对的地方。

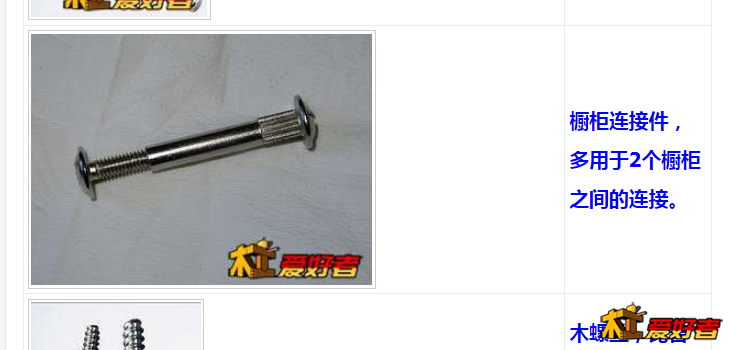

这里有几个疑问，两个柜体放一起，是用论坛五金件知识普及贴里的橱柜连接件，还是直接钻孔拧螺丝比较好，用螺丝的话M3的可以吗？

然后右边上面的吊柜可不可以不要背板？背板不想用薄板，这个吊柜深度只有40cm，上吊码要空出一段空间然后加上17mm的背板感觉好浪费，想干脆直接压着墙面的瓷砖。

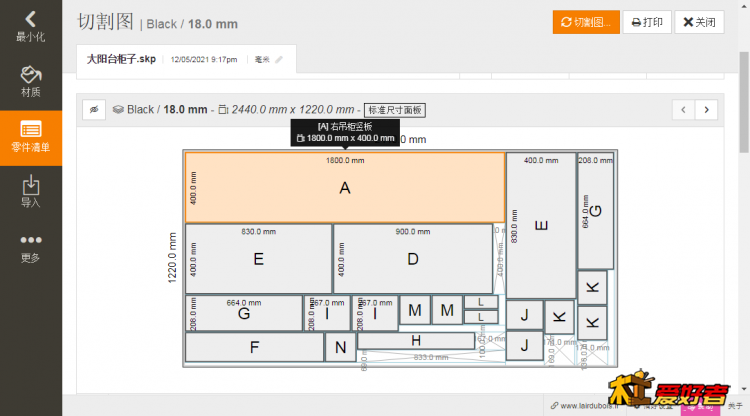

另外用cutlist做板材切割图的时候，没有发现减去封边厚度的选项，仅在材质里有封边类型，该怎么操作才能使切割图去掉封边厚度呢？

longolove · 发表于 2021-12-5 22:14:16

请问用的什么绘图软件？

couragemars · 发表于 2021-12-5 22:18:32

本帖最后由 couragemars 于 2021-12-6 07:26 编辑

longolove 发表于 2021-12-5 22:14
请问用的什么绘图软件？

草图大师，玩木头的大神，看你的帖子用过这软件啊？

caifengpeh55 · 发表于 2021-12-6 13:31:00

couragemars · 发表于 2021-12-6 22:42:54

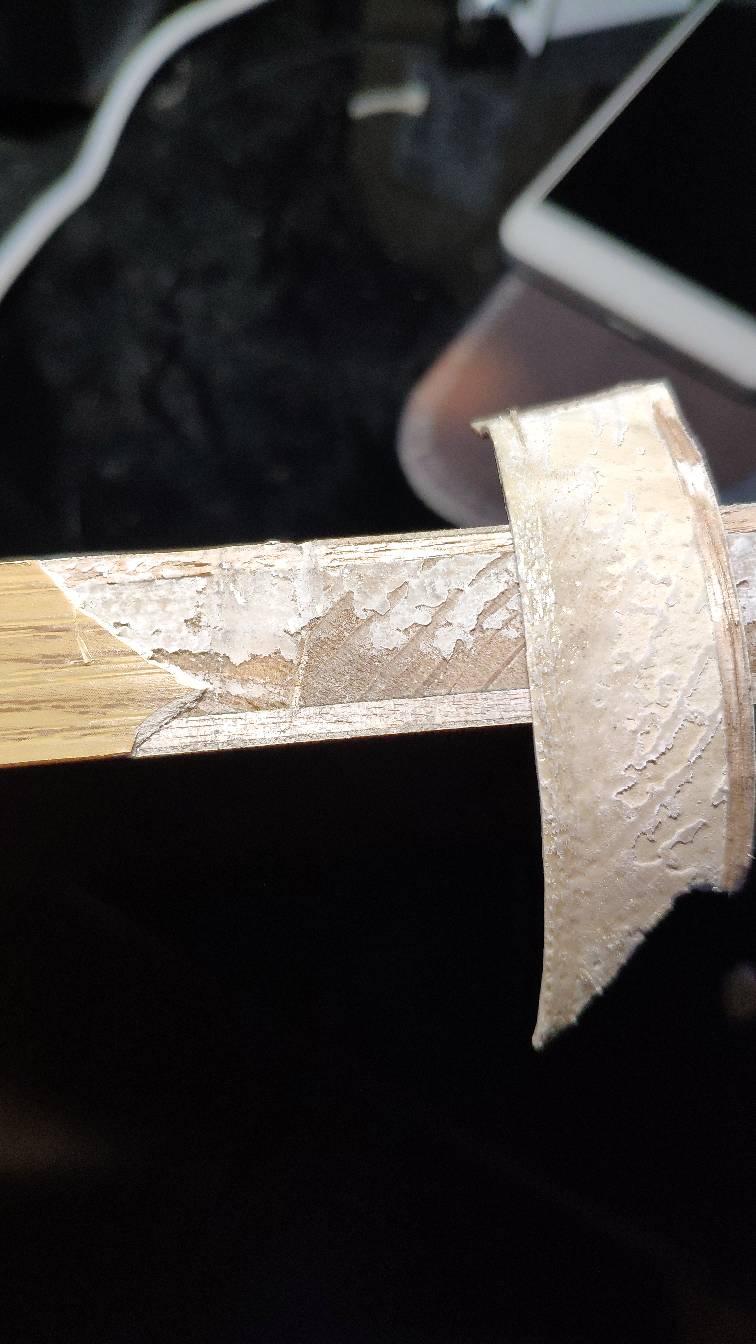

买了点热熔封边条，用电熨斗试着封了一截，然后用钳子扯开，发现这个牢固程度，比我之前看的一些封边机效果还要好很多，为甚之前看的帖子很多都觉得手工封的不好会掉。
今天这效果瞬间让我信心百倍，如果在掌握一些技巧感觉会更好。各位用电熨斗烫的时候，一般烫多长时间？我看了下切割面，感觉不是很平整，拿打磨机用320的砂纸打磨一遍是否会更好？

楚楚非凡 · 发表于 2021-12-14 14:19:42

学习一下，也准备自己搞

刨花盛开 · 发表于 2021-12-14 21:34:47

couragemars 发表于 2021-12-06 22:42
买了点热熔封边条，用电熨斗试着封了一截，然后用钳子扯开，发现这个牢固程度，比我之前看的一些封边机效果还要好很多，为甚之前看的帖子很多都觉得手工封的不好会掉。
今天这效果瞬间让我信心百倍，如果在掌握一些技巧感觉会更好。各位用电熨斗烫的时候，一般烫多长时间？我看了下切割面，感觉不是很平整，拿打磨机用320的砂纸打磨一遍是否会更好？

切割口不光滑，那是锯片没选对。我开这种免漆板都是用100齿，左右左右平齿。不会蹦边，就是切割速度慢了些。

百里月光 · 发表于 2021-12-17 10:38:30

开料是什么软件

couragemars · 发表于 2021-12-18 20:54:21

百里月光发表于 2021-12-17 10:38
开料是什么软件

草图大师的插件cutlist，但不知道怎么去掉封边厚度。

csm506538064 · 发表于 2021-12-23 14:29:21

couragemars 发表于 2021-12-6 22:42
买了点热熔封边条，用电熨斗试着封了一截，然后用钳子扯开，发现这个牢固程度，比我之前看的一些封边机效果 ...

你这是免漆生态板
