试着自己做电控箱

阿富汗大汉 · 发表于 2021-11-29 07:41:36

haiout 发表于 2021-11-28 21:48% l& _: c, E' m5 i$ w& I+ q& G
反正这种电源也不贵，驱动板用一个，控制板一个

电控箱空间有限，装不下那么多电源，还有考虑到成本，就选了个24V40A的，控制板有单独的12V电源，够用就行。

宁19990308787 · 发表于 2021-11-29 08:22:56

阿富汗大汉发表于 2021-11-28 19:29& k. y7 Q, Z( Q& c/ \" [- R* v) m
我买的24V40A1000W电源

恭喜你入坑了，前期你不会发现问题，开始加工你会发现丢步厉害，怎么都找不到原因。你24V的电源只能带一个驱动，哈哈不管电流多大，带两个就丢包，最好换成60V的电源

梦想成zhen · 发表于 2021-11-29 08:45:10

这么封闭的电控箱要装风扇的，注意散热。

刀尖0.1 · 发表于 2021-11-29 09:01:00

凑个热闹哈，要我做随便哪个控制柜拆个变压器自己改改，要几伏就几伏

无敌绵羊鹰 · 发表于 2021-11-29 19:07:31

空间太小要加散热风扇的

阿富汗大汉 · 发表于 2021-11-30 12:57:09

无敌绵羊鹰发表于 2021-11-29 19:07
1 ` n5 r ?! Z& z+ P空间太小要加散热风扇的

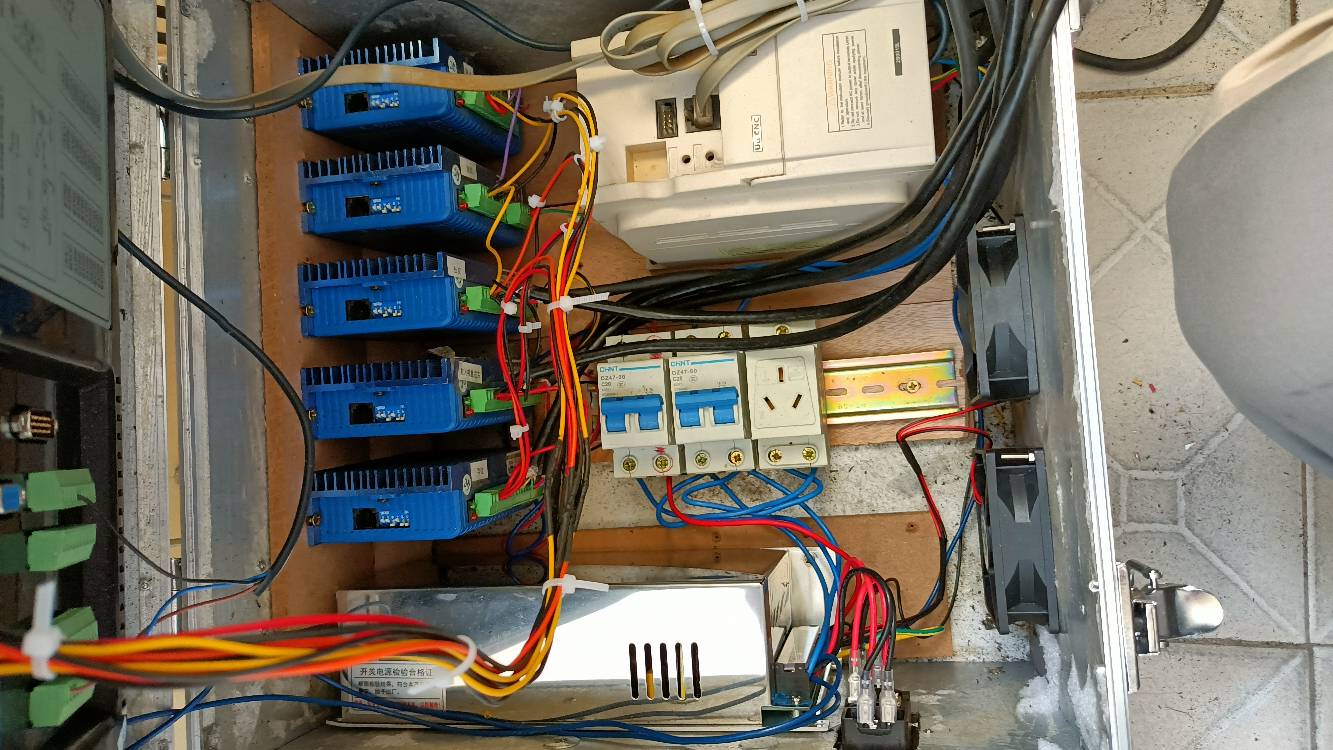

有设计散热风扇，昨天下午才到货，已经安装，一进风一出风。

阿富汗大汉 · 发表于 2021-11-30 12:59:50

宁19990308787 发表于 2021-11-29 08:225 |: |" V2 [ \! C9 D; O" {
恭喜你入坑了，前期你不会发现问题，开始加工你会发现丢步厉害，怎么都找不到原因。你24V的电源只能带一个驱动，哈哈不管电流多大，带两个就丢包，最好换成60V的电源

这个真不知道，如果后期出现这种情况再加装电源吧，暂时还在装配阶段。

阿富汗大汉 · 发表于 2021-11-30 13:00:45

梦想成zhen 发表于 2021-11-29 08:45. y8 l( _: K! L: n
这么封闭的电控箱要装风扇的，注意散热。

多谢提醒，已安装

阿富汗大汉 · 发表于 2021-12-1 19:44:26

装什么逼，非要用航空插头，这下焊线焊蒙圈了

戒情人 · 发表于 2021-12-2 09:19:01

航空插不行，头太多了

阿富汗大汉 · 发表于 2021-12-2 09:41:37

戒情人发表于 2021-12-02 09:19
4 L+ n5 ?( ^. a n% ]8 L' l航空插不行，头太多了

所以说，这逼装大发了

霄木匠 · 发表于 2021-12-2 22:50:52

一般雕刻机雷赛驱动用什么型号的

阿富汗大汉 · 发表于 2021-12-3 06:45:52

霄木匠发表于 2021-12-02 22:505 e$ t2 z6 z" u) {% x# B n+ j
一般雕刻机雷赛驱动用什么型号的

要看你步进电机型号，再具体点我也不是太懂，我都是买成套的驱动跟电机，你可以问下论坛里其他木友。

lsp5454 · 发表于 2021-12-16 09:03:57

电源用48v50a通信电源，便宜又稳定。变频器前面最好加一个大功率滤波器

阿富汗大汉 · 发表于 2021-12-16 10:27:57

lsp5454 发表于 2021-12-16 09:03' h8 f; m$ @* z5 |' X5 @. D: x
电源用48v50a通信电源，便宜又稳定。变频器前面最好加一个大功率滤波器

之前不知道有通信电源，买的明纬48V21A的，死贵
