买了个上当货, 然后改造他 一下

阿余

9月中旬, 显卡坏了, 闯个鬼,   这个时候, 显卡价格上天了,    坏得真不是时候.

于是上淘宝,找到个相对便宜的1060  3G的二手显卡,  N年前的不知道几手货了,   买来顶着

到手一看,  还能用,  只是一画图,   一玩点吃鸡,  那个风扇狂转,  隔三个房间都能听到.   没有背板,    电路板都是弯的.  郁闷.

想了一下,  改成水冷,   加上背板,  背板 上做散热, 总算解决问题了.

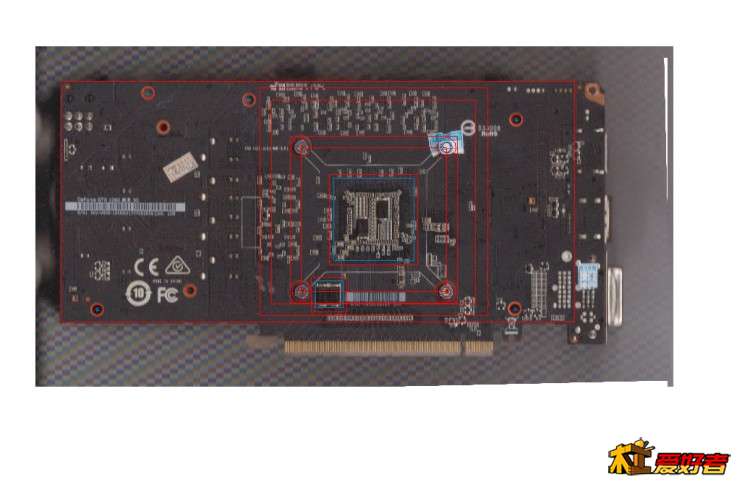

先把显卡拆了,  用扫描仪扫描,    然后导入到精雕中,   找到各个孔的位置,  画上孔位.
然后,  用雕刻机做个板, 试一下,


在电路 板和铝板之间, 贴了导热胶, 隔了两个尼龙的平垫.

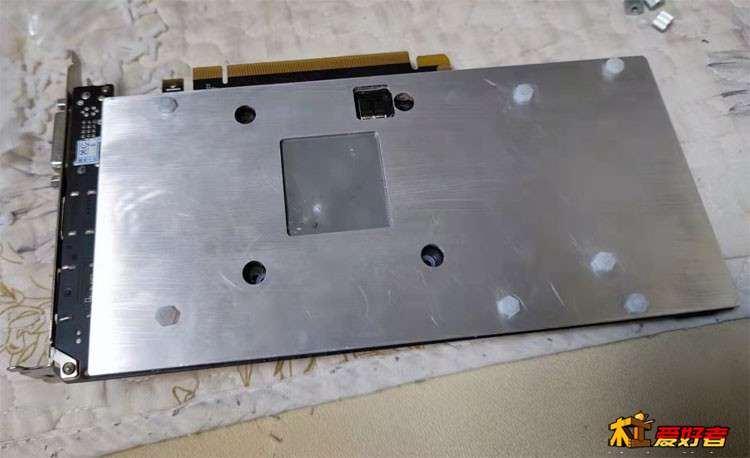

这是做的第一个版本,  只是想简单的加个背板, 为了防止把线搞短路了, 螺丝都用的尼龙的.   1000多块钱买的N手显卡呀.   在显卡大降价前, 可不能坏了.

结果发现, 这个板散热 不行,很烫.  下面的显存,供电之类, 也很烫.  于是我想, 干脆把这个背板做成散热器.

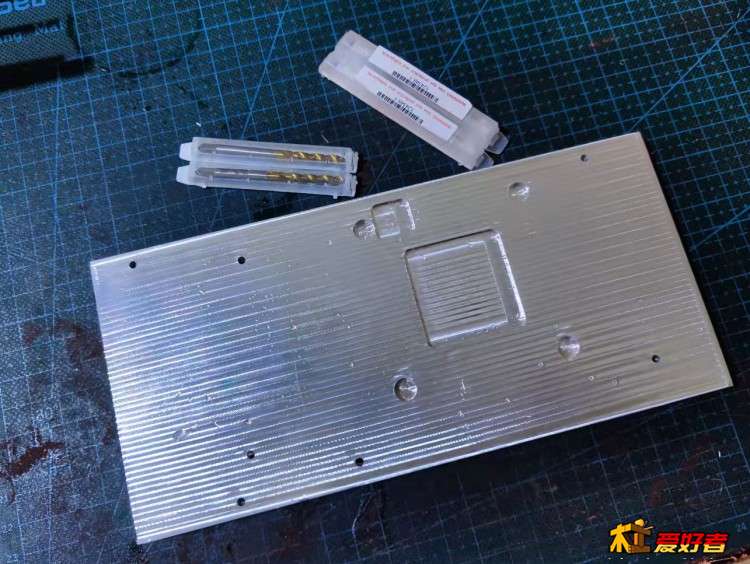

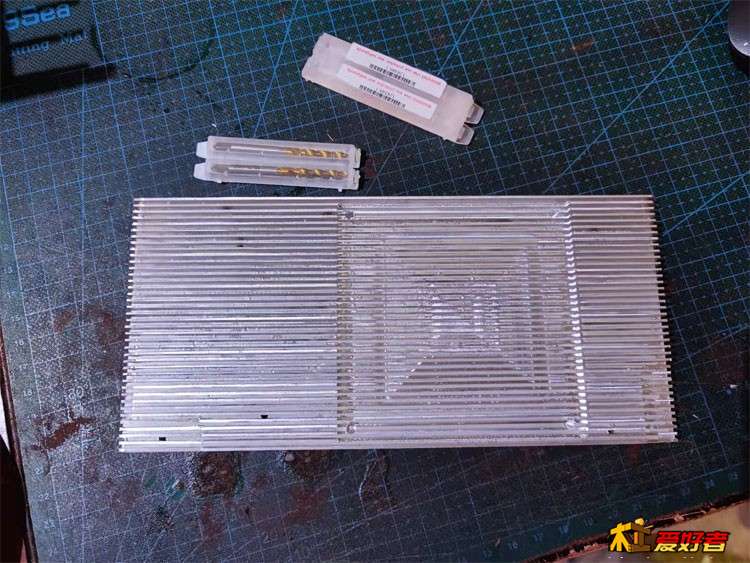

于是就弄成这样,    切好, 打孔, 攻好丝就行了.

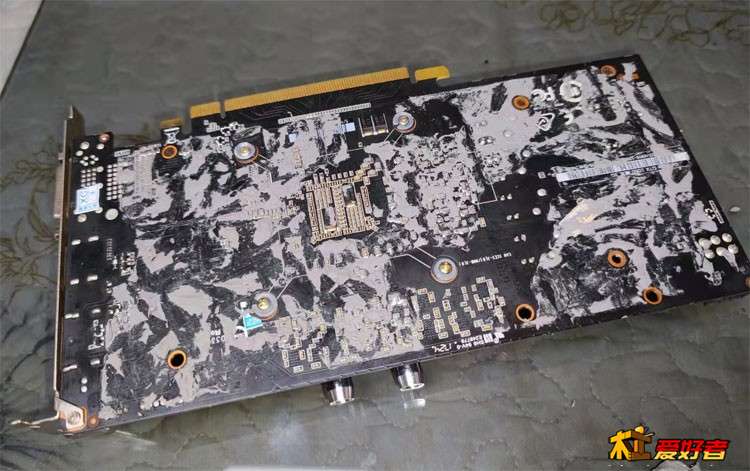

原来贴的导热胶,很难撕干净,  算了,  不管他了.

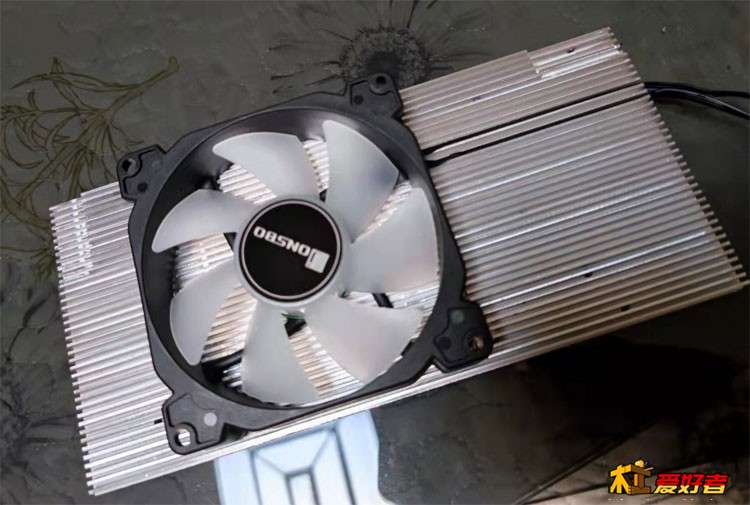

装上风扇, 还可以.

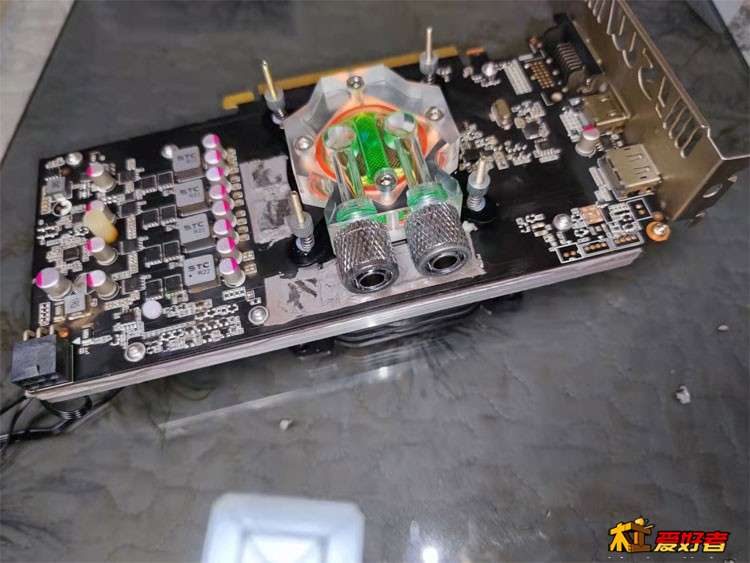

给显卡装上水冷头.


貌似有散热片,比光光的背板, 要好看一些.

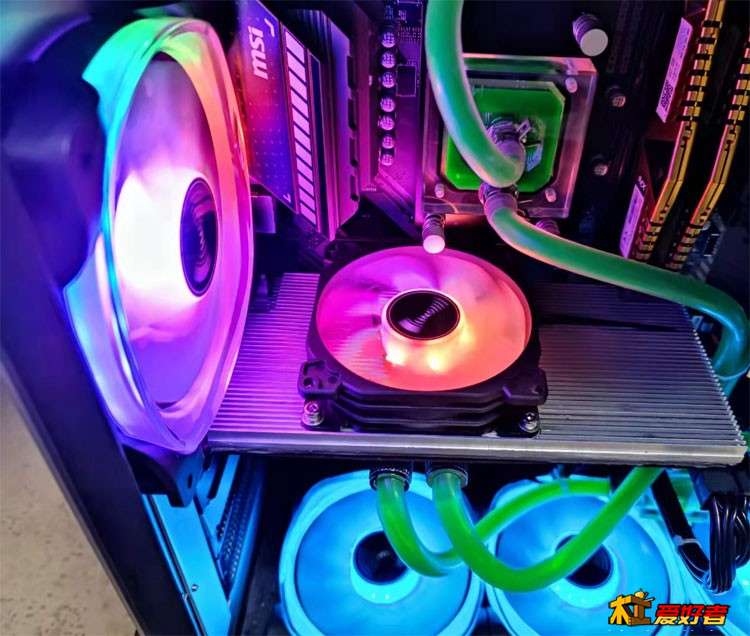

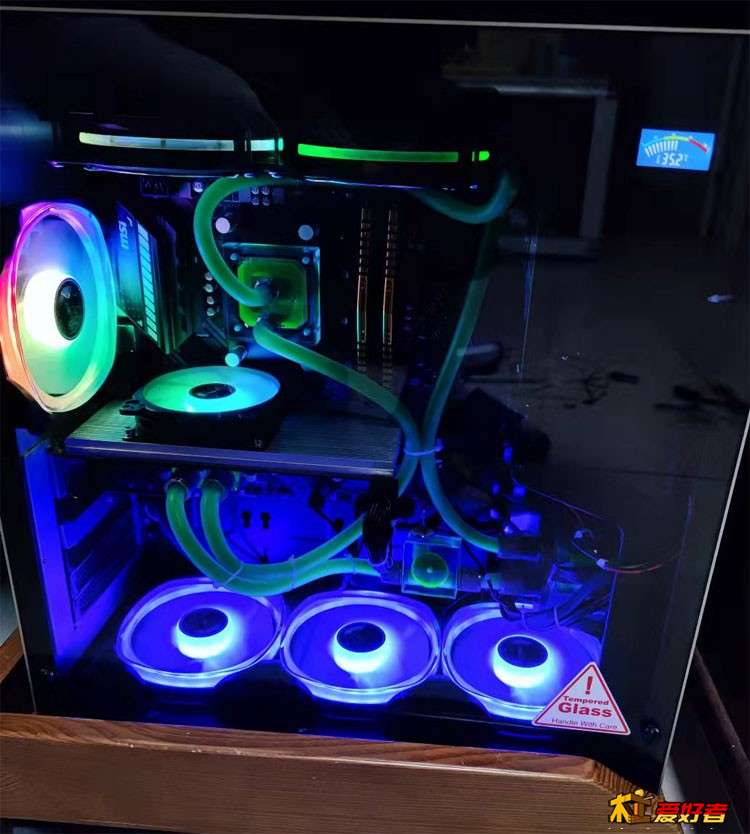

装进机箱, 把光污染打开, 貌似还可以, 一次点亮, 还好, 没整坏.

这下安静了,  摸那个显存什么的,  也不烫了, 貌似可以了, 希望 能多用几天.




这种乱七八糟的各种形状的东西, 不好对位置,也不好测量的, 但是块平板板的,     都 可以用扫描仪, 扫描后找位置,   能做得比较精准 .

nini21800

机箱那么多彩灯，打开电脑光看灯，不看屏幕了

阿余

nini21800 发表于 2021-10-18 16:38
机箱那么多彩灯，打开电脑光看灯，不看屏幕了

哈哈. 同感 . 开始都是普通风扇,  后来,  电源 坏了,买了个电源 ,  卖电源的, 送了个有灯的风扇,  装上一看,  还好看呢.

然后一看, 主板有彩灯接口,   又买了个有彩灯的风扇, 就是显卡上那个, 妈哟, 更好看.


然后,  感觉是不是把背面那风扇也换成彩灯的吧.  嗯, 就换了.


然后, 下面几个进风的风扇, 怎么能不换呢? 干脆全换了.

于是, 就这样变成光污染机箱了.

小杰~Dirk

牛B

钢钢

钛合金眼镜都找不着了！

ltr.

！！！mos发热厉害不补散热？

阿余

ltr. 发表于 2021-10-18 18:26
！！！mos发热厉害不补散热？

我试了,  手摸 不烫.

我本来准备 了另一面的散热器,  也画了图的,   试了一下,  已经可以了, 不烫手, 就算了.     不想麻烦了.   背面不加散热器和风扇的时候, 很烫 .

感觉传热到背板上, 再加上背板风扇, 就可以了.

ltr.

阿余 发表于 2021-10-18 19:02
本帖最后由 阿余 于 2021-10-18 19:16 编辑


我试了,  手摸 不烫.

我本来准备 了另一面的散热器,  也画了图的,   试了一下,  已经可以了, 不烫手, 就算了.     不想麻烦了.   背面不加散热器和风扇的时候, 很烫 .

感觉传热到背板上, 再加上背板风扇, 就可以了.

空载不烫手的 GPU一烤鸡就知道了

阿余

ltr. 发表于 2021-10-18 19:35
空载不烫手的 GPU一烤鸡就知道了

肯定要烤鸡不烫才行的哟。  我是把机箱盖上，  耍两小时吃鸡， 然后赶紧打开机箱来摸，真的不烫 。

原来用一块板的时候， 板和MOS， 显存， 都是是烫的，  感觉不行， 所以才做成的散热器加风扇，

满载的时候，  看插线板功率是250W的样子。  空载的时候，  100W。

ltr.

阿余 发表于 2021-10-18 20:37
肯定要烤鸡不烫才行的哟。  我是把机箱盖上，  耍两小时吃鸡， 然后赶紧打开机箱来摸，真的不烫 。

原来用一块板的时候， 板和MOS， 显存， 都是是烫的，  感觉不行， 所以才做成的散热器加风扇，

满载的时候，  看插线板功率是250W的样子。  空载的时候，  100W。

直接下载aida64就可以看了很准的 经过电源的有CPU内存还有电源效率问题

阿余

ltr. 发表于 2021-10-19 00:13
直接下载aida64就可以看了很准的 经过电源的有CPU内存还有电源效率问题

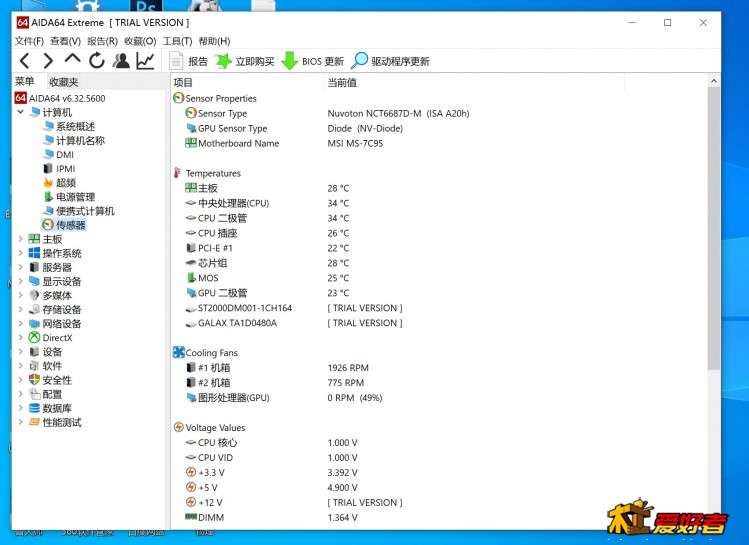

装 有aida64这玩意的哟。  这个不能显示   显存的温度和显卡供电模块的温度。

做水冷后， 如果不加额外的散热 ， 显存和显卡供电部分，会很烫。 即使在这些东西上贴散热 片，  也会很烫， 要用风扇对这些吹，

在显卡背面贴散热胶，加上风扇和散热 器， 热量传到背板，再传到散热 器， 这样出去， 我发现温度还是在可接受的范围，手摸是不烫 的，在2K分辨率下耍吃鸡，关闭垂直同步， 几乎GPU是 100%的，用鲁大师那个温度测试，CPU是100%，  GPU没办法100%， 用精雕 画图， 不能一直GPU100%,  偶尔会100%。

把吃鸡开着， 鲁大师那个温度测试也开着， 就全部100%了， 这时功耗是250W,  两小时， 摸不到任何烫 手的东西。

aida64显示 的MOS温度， 是主板的。 显卡上的，他没有显示，  估计是我的显卡上没这个。毕竟是这么多年的N手显卡。


主板上MOS管有大片散热器，  还有风扇吹着， 那个温度不可能高。

superhd

还以为余哥又出精品，进来一看是个“跑题贴”，哈哈

随风666

我就看到灯红酒绿的感觉

8090

阿余 发表于 2021-10-19 07:37
装 有aida64这玩意的哟。  这个不能显示   显存的温度和显卡供电模块的温度。

做水冷后， 如果不加额外的散热 ， 显存和显卡供电部分，会很烫。 即使在这些东西上贴散热 片，  也会很烫， 要用风扇对这些吹，

在显卡背面贴散热胶，加上风扇和散热 器， 热量传到背板，再传到散热 器， 这样出去， 我发现温度还是在可接受的范围，手摸是不烫 的，在2K分辨率下耍吃鸡，关闭垂直同步， 几乎GPU是 100%的，用鲁大师那个温度测试，CPU是100%，  GPU没办法100%， 用精雕 画图， 不能一直GPU100%,  偶尔会100%。

把吃鸡开着， 鲁大师那个温度测试也开着， 就全部100%了， 这时功耗是250W,  两小时， 摸不到任何烫 手的东西。

aida64显示 的MOS温度， 是主板的。 显卡上的，他没有显示，  估计是我的显卡上没这个。毕竟是这么多年的N手显卡。


主板上MOS管有大片散热器，  还有风扇吹着， 那个温度不可能高。

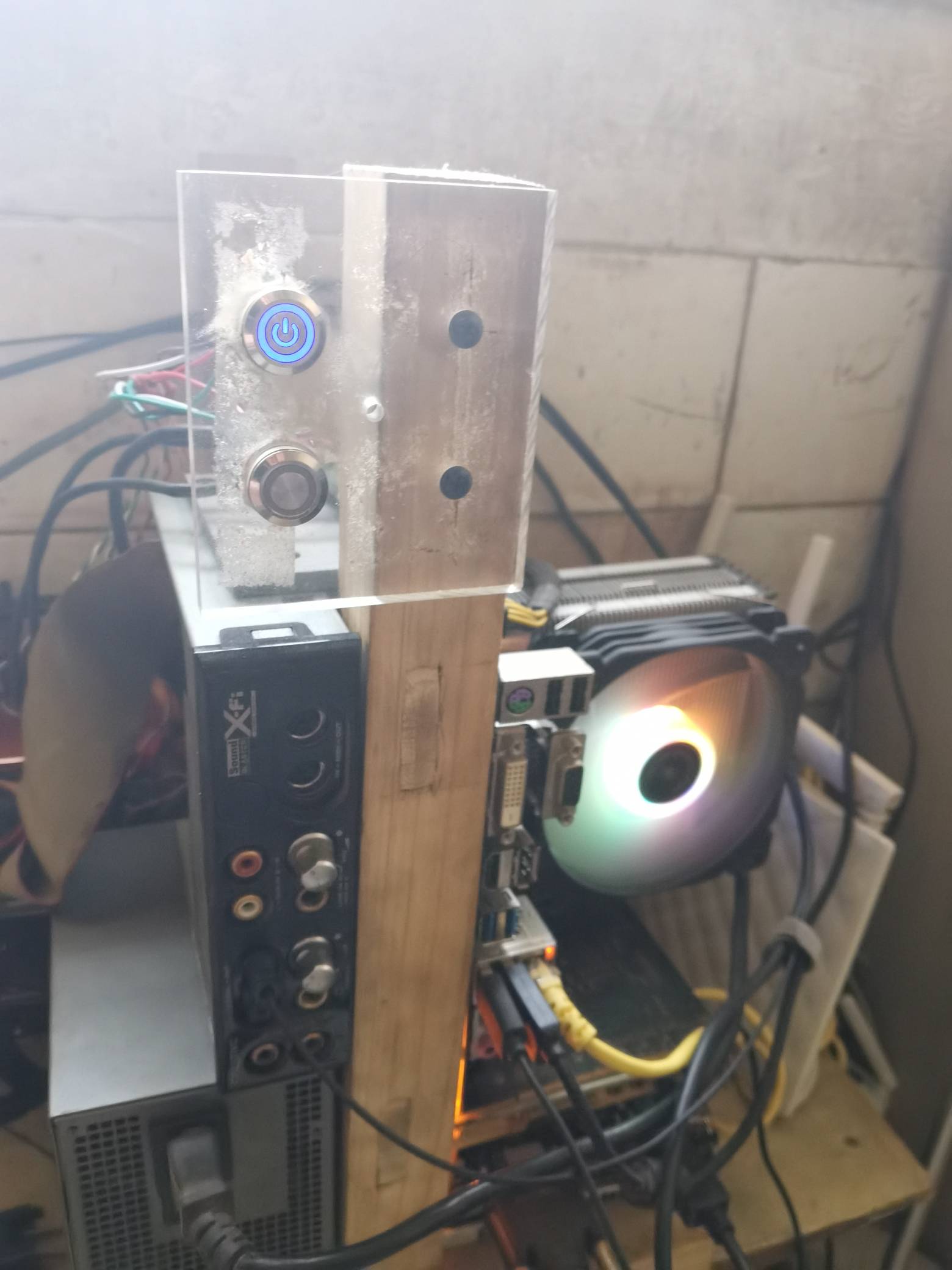

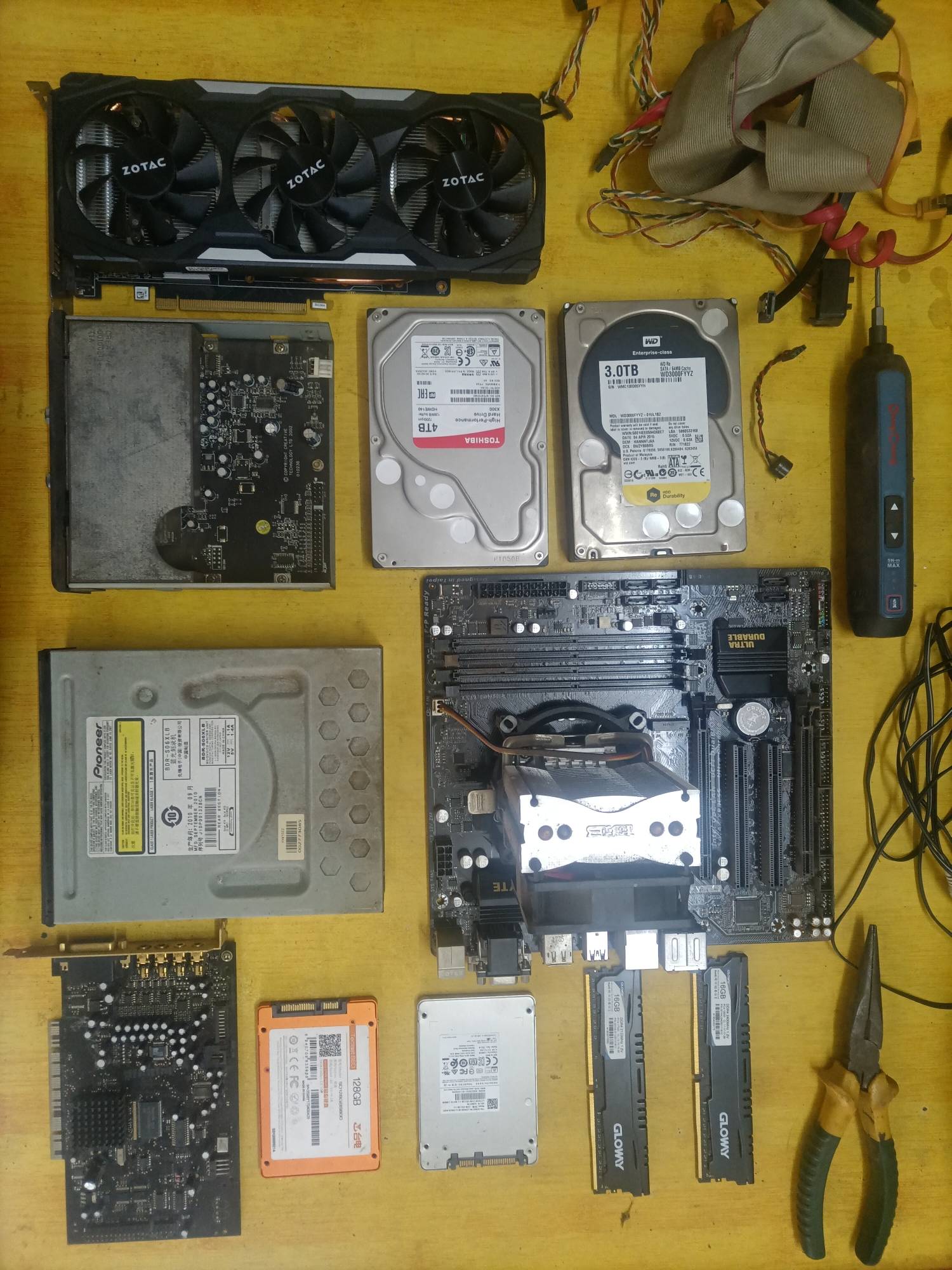

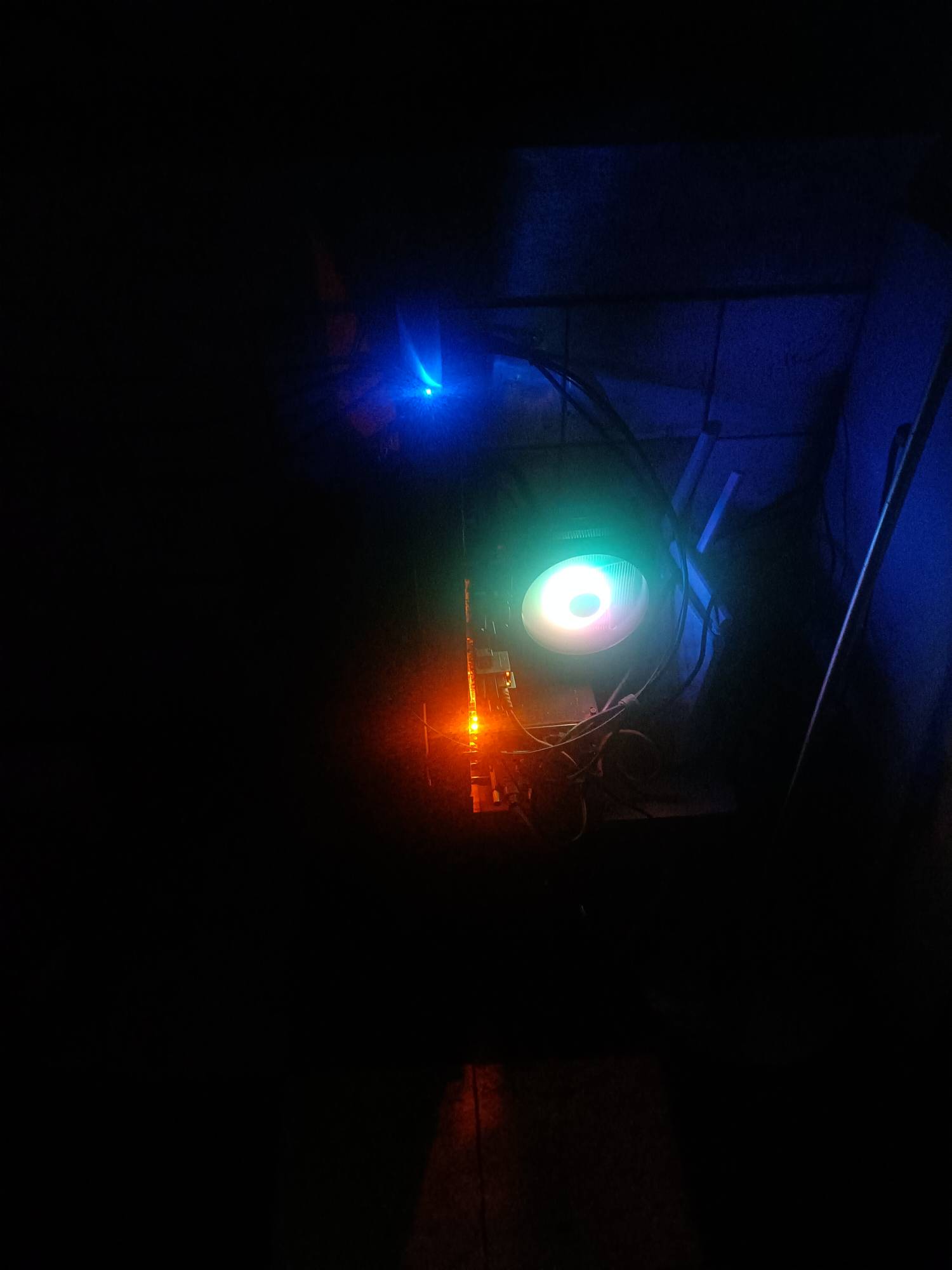

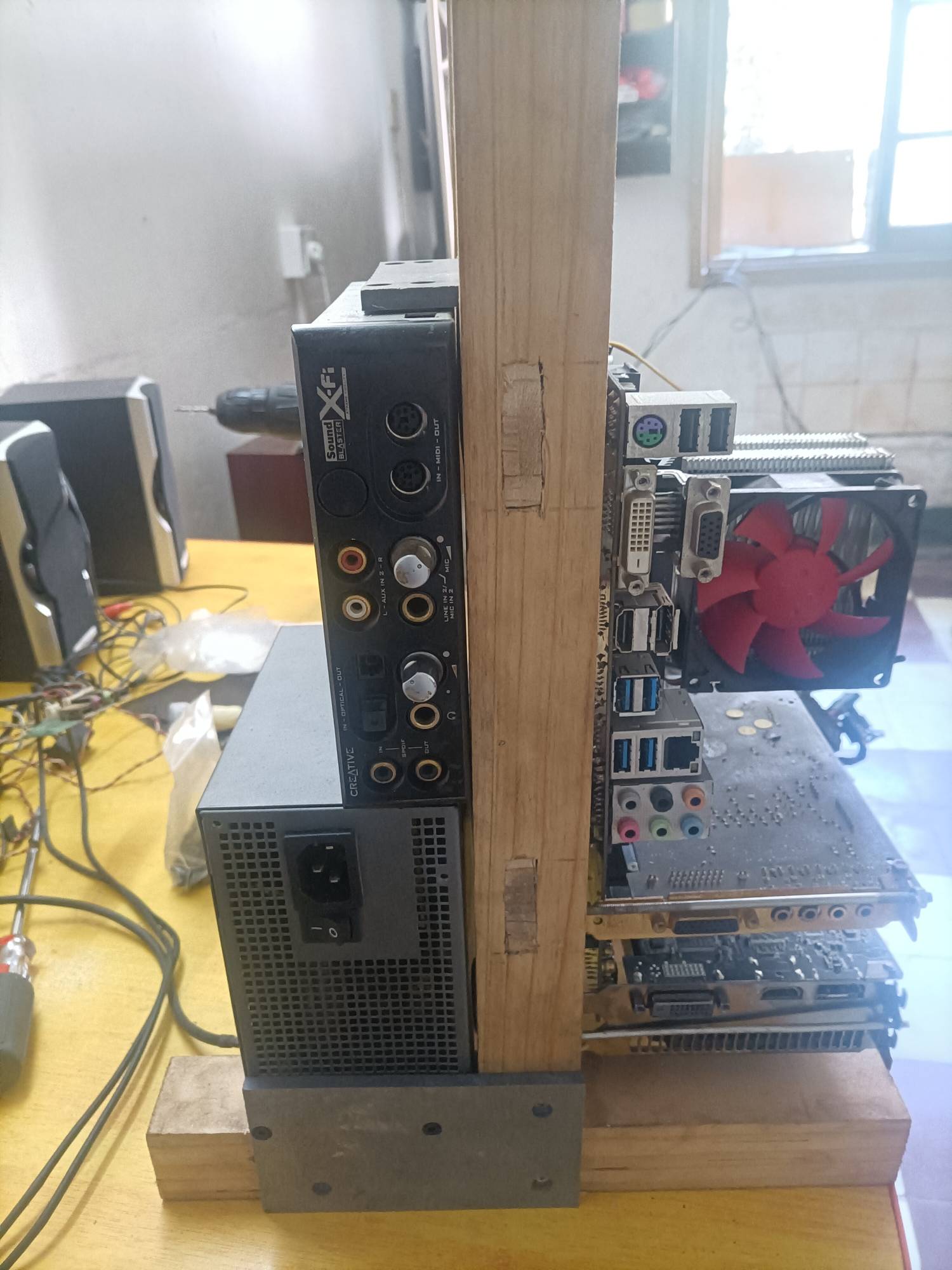

看我的裸奔机箱，原来机箱坏了，自己做了一个架子，考虑到光污染就没换带灯的风扇了，只是换了带RGB灯的CPY散热器。

阿余

8090 发表于 2021-10-19 11:04
看我的裸奔机箱，原来机箱坏了，自己做了一个架子，考虑到光污染就没换带灯的风扇了，只是换了带RGB灯的C ...

你这个厉害 ,  机箱都没做........

还有IDE硬盘, 厉害 .
