请教一下定龙门花钱上的事情

印钞机

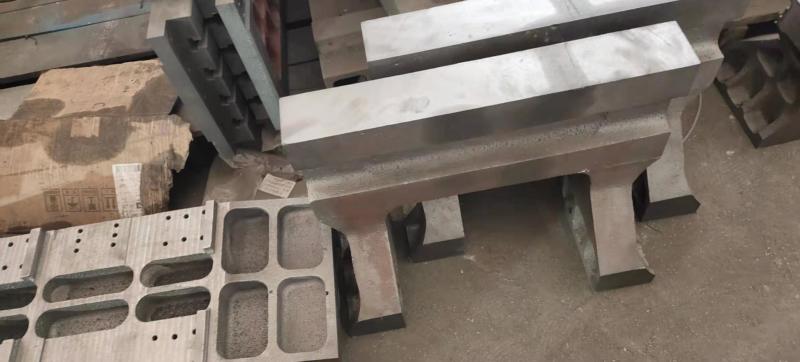

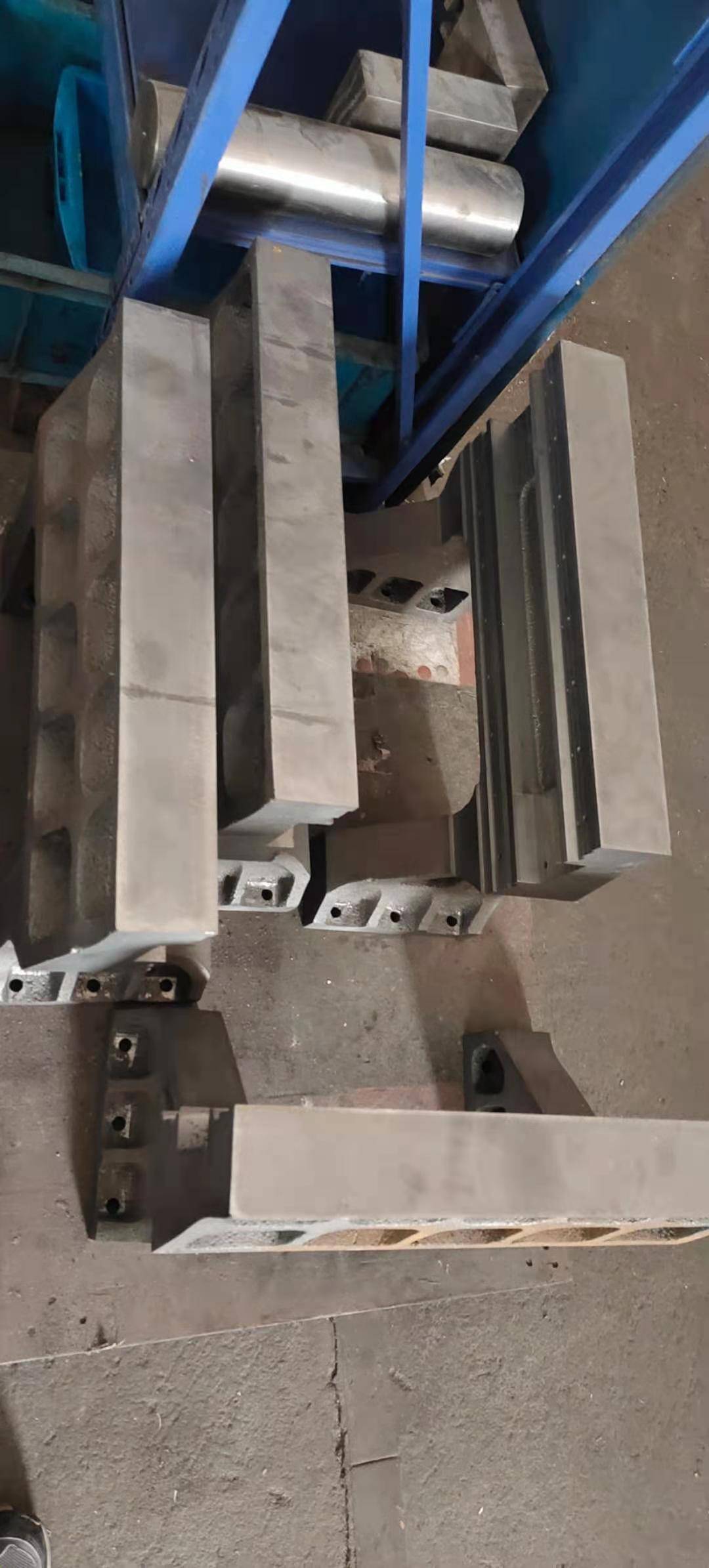

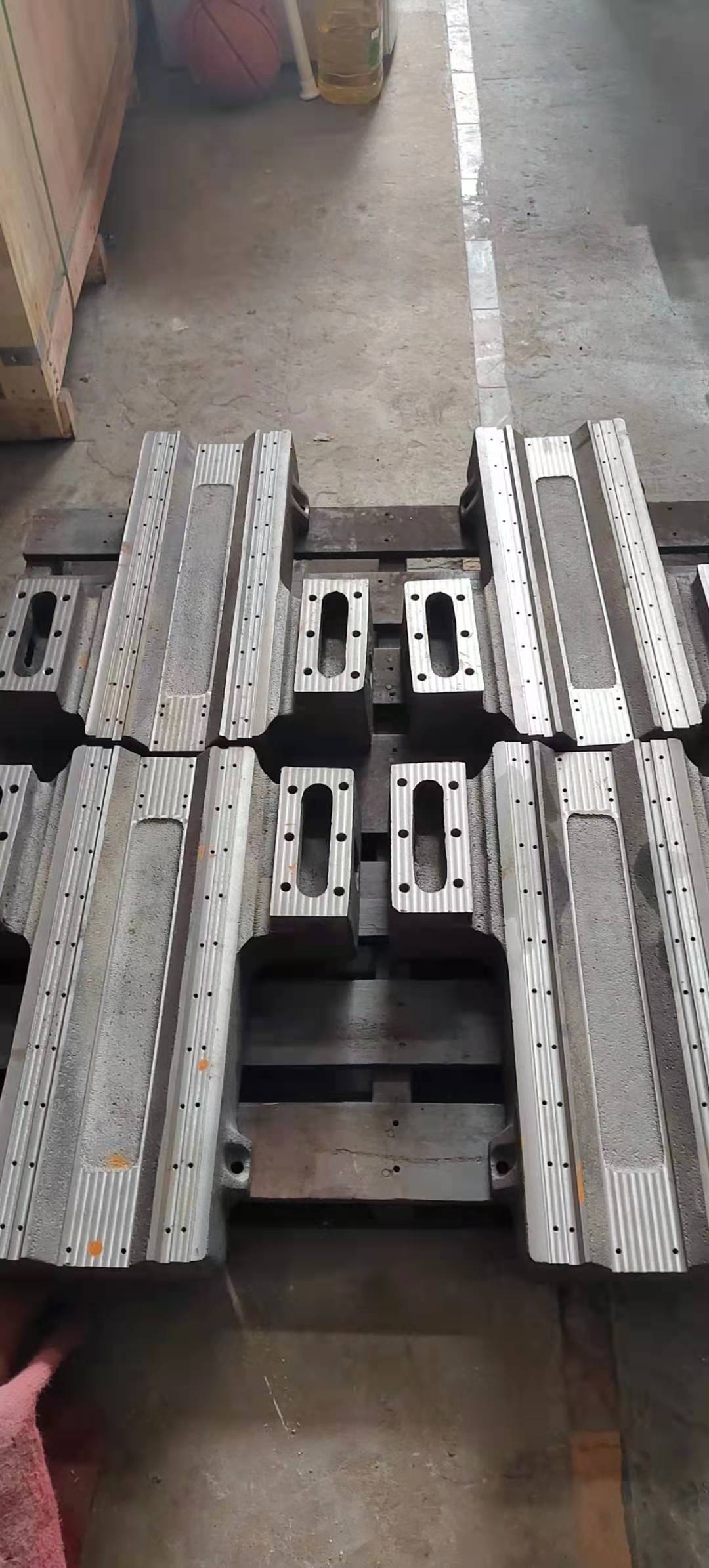

我已最近组的一台3035定龙门举例，铸铁件不含运费5200，二手导轨800，丝杠等部分2000，主轴15000，二手控制器和伺服7000。后期的钣金隔音，应该大概5000

印钞机

有人做架子，你买来用就可以了，不要自己去搞，画图修改，铸出来，热处理，还得加工到尺寸，多费事啊，你就用一台，何必折腾呢


* r+ [8 U4 D+ [9 w6 m; {
. m0 v0 _6 A" L3 T) {' B

philip425

8 Z5 X9 N! I0 I0 Y% H; y! N
+ I8 z6 N! R0 @* X5 T! h  j! o, ^"印钞机 发表于 2021-8-30 02:15
! J- ?$ {& w* j; ]# C有人做架子，你买来用就可以了，不要自己去搞，画图修改，铸出来，热处理，还得加工到尺寸，多费事啊，你就 ..."

; M: a4 r$ z. p- M6 t1 B 机架很漂亮, 可否给个淘宝连结去看看.

虹源文具

印钞机 发表于 2021-08-30 02:15
有人做架子，你买来用就可以了，不要自己去搞，画图修改，铸出来，热处理，还得加工到尺寸，多费事啊，你就用一台，何必折腾呢

/ b6 n! y; t( d# Y2 [* W/ O* i: |架子我以前看过济南的那个，
) J% ?* p9 N+ ?; P) [  R只是Z轴行程有点短。
- Q3 `* G) L8 q% l所以纠结

T-Mqy

虹源文具 发表于 2021-08-29 23:54
Y轴嘛设想中是不会太长但应该是大于60，
7 z$ w, |+ \9 k2 ~不然加个摇篮来个180度的话，
# r3 w6 m. d: j  e5 W$ `) ^$ X9 N摇篮所能装夹的雕刻件就没多少长度了。
% U$ e% g2 X0 y0 O8 m1 ?7 f8 p- P若摇篮所装夹的雕刻件不够16寸以上还不如不搞。
正因为想摇篮装夹16寸工件，
所以Z轴会有点高，
! \  p% \' j8 @7 B3 i$ ^6 u先在用立柱总结的经验是Z轴高了会有的麻烦“震动”所产生的光洁度差。
# X+ n) J9 L; P) _. ?- f: _所以一直担心龙门问题。

你y那么短，那龙门没任何优势啊，你做的再好也不会有立柱好。
; W& P8 y9 B& s0 Y随风说的水桶效应，都得好，底座稳了立柱才能加高。底座diy的话，真难搞出来

印钞机

虹源文具 发表于 2021-08-30 06:58
架子我以前看过济南的那个，
只是Z轴行程有点短。
1 R$ z' k7 g% p2 A所以纠结

z轴行程140，可以装换刀主轴，作为三轴用，没问题了。装个小四轴也可以。咋还不够了呢

印钞机

philip425 发表于 2021-08-30 04:22
/ c/ [& ~. v  L- Q本帖最后由 philip425 于 2021-8-30 04:25 编辑

1 F( ^) `& b- B- B% d$ m"印钞机 发表于 2021-8-30 02:15
有人做架子，你买来用就可以了，不要自己去搞，画图修改，铸出来，热处理，还得加工到尺寸，多费事啊，你就 ..."
5 K# w: s: ~/ F6 L
, l" c& Y( D7 Y" J; p, c7 i 机架很漂亮, 可否给个淘宝连结去看看.

% d  `3 u& U, @! S/ L8 i你问晚了，卖家可能以后不做了

无聊的鬼

印钞机 发表于 2021-8-30 02:15
2 G4 f) c" v) _3 o有人做架子，你买来用就可以了，不要自己去搞，画图修改，铸出来，热处理，还得加工到尺寸，多费事啊，你就 ...

  C  Z8 v  t( o" N$ R$ c) Y好强大的机架.....

虹源文具

印钞机 发表于 2021-08-30 07:18
9 v0 |6 `+ I3 H. I( I% ]z轴行程140，可以装换刀主轴，作为三轴用，没问题了。装个小四轴也可以。咋还不够了呢

应用摇篮结构的话，
Z轴要能搞16寸的雕像，
加上装刀长,
那起码要400高的Z行程，

而若搞单摆头虽然Z轴可以少一半高度，
但好像单摆头刚性是个问题。
/ h- d2 ?; m. N8 _( r- x% J6 q, k
3 {  q; y: i$ p$ t; H这就是纠结地方

虹源文具

T-Mqy 发表于 2021-08-30 07:14
) x- e2 N& H. G你y那么短，那龙门没任何优势啊，你做的再好也不会有立柱好。
随风说的水桶效应，都得好，底座稳了立柱才能加高。底座diy的话，真难搞出来

* e" B' \- E7 N' s用了一段时间现在的立柱机，
3 @& Y6 I- X% D$ I# J! E% i  s有了一点点经验，
发现刚性问题真的太要命。
出来的东西好看不好看都和刚性有关。
而我能用的地方有点小，
  C4 n, k5 |% a7 u0 O这也成了制约问题。
7 ]+ {: p0 u' r9 [
若是4轴自然没问题，
但发现4轴在雕刻一些东西会有死角，
要多次装夹才能解决雕刻死角问题。
  W7 n5 R% n& |; A$ `我发现多次装夹会有个大问题就是难以保证工件安全性和精度。
- h, u% f2 M+ j' V+ V- {, ?
5 b8 r/ {6 u  e+ X; t  |所以想龙门上五轴，
占地少又没死角。

印钞机

虹源文具 发表于 2021-08-30 10:10
4 z: z6 Y8 I, _9 Z* u6 |应用摇篮结构的话，
: h1 Y4 u' E4 }! r+ @  C1 wZ轴要能搞16寸的雕像，
加上装刀长,
那起码要400高的Z行程，

而若搞单摆头虽然Z轴可以少一半高度，
/ M$ Y3 H' Z" ~; v6 ?但好像单摆头刚性是个问题。
# T/ f. V0 O+ M" P; A
这就是纠结地方

% f3 H: R/ R9 M( h# x如果你想3+2升级五轴，我劝你省省心吧，你参考一下五轴加工中心，有哪一台的结构与三轴类似，五轴是特殊结构，需要专门设计。家用的小机器本来加工能力非常有限，就是一台非标的专机，根本就不能满足市面上多种多样小零件的加工需要，你还异想天开升级升级再升级，这种行程就是专机，根据加工需要另配机器，野心大，一台机器根本就不够玩，很多人就是玩着玩着发现很多东西加工不了，再投入不值得就退坑了

虹源文具

印钞机 发表于 2021-8-30 12:21
如果你想3+2升级五轴，我劝你省省心吧，你参考一下五轴加工中心，有哪一台的结构与三轴类似，五轴是特殊 ...

' O/ y. U/ {" v! U! d; u8 ?; t倒不是用来加工零件，
加工零件四轴已经很足够啦。
2 e# b0 P& M4 X  F1 O" y4 _
但搞雕刻却是个门槛。
9 H8 @. F; I7 s) x

印钞机

你以为加工零件与雕刻，不是一个概念？那完全一样的东西。

bg6jlj

立柱便宜，洋二或者铸铁的旧设备拆的，行程不长500元差不多了，传动用成品合适的滑台，300行程不到一千，主轴比较难搞。无动力加电机，水冷风冷，控制器，加起来比较花钱。

wsddwdxs

印钞机 发表于 2021-08-30 07:18
z轴行程140，可以装换刀主轴，作为三轴用，没问题了。装个小四轴也可以。咋还不够了呢

+ k& h2 b3 Y2 m7 _( k最短的刀柄也得100mm长 140的行程只能在两侧换刀
