无动力主轴+750w伺服电机直连都能铣削什么材料

湖湖 · 发表于 2021-8-27 16:08:09

撒都能干撒都效率不高。但是家用不讲效率。撒都能干就行。

无聊的鬼 · 发表于 2021-8-27 18:36:37

aaluwenbo 发表于 2021-8-27 00:08' }) `) t( ?! e0 \' q
嗯，因为第一次弄，我一直觉得这个机架还可以，很厚实，后期看看具体操作情况吧

你那机架才350KG 我那机器都950KG了还不照样震... 大功率的伺服主轴没配上好机架真心不行.

疯狂的小说迷 · 发表于 2021-8-28 08:06:06

湘北七哥发表于 2021-08-23 20:51
$ O. W& H+ @9 v# y1 d不停的有人上直连无动力  不停的有人玩过就出手   我也是其中的一员  而且正在折腾中   直连的话转速还是太低了    低速就算吃大刀也要机架承受的住震动  个人认为转速常用的也要个六七千转适用性才好一些，所以我准备搞个一比二增速。如果你想大把吃肉  那750W还是不够
- ~4 {# A3 K; q% y! ^ K/ }& Y/ @* ]0 o
原来我是想家里玩电主轴噪音太大了  只能偷偷摸摸低速慢啃   真正玩起来发现距离自己美好的想象还是有点远    我自己的二手东元750W还没调试好    半个小时运转3000转伺服会发热高烧    还在琢磨参数

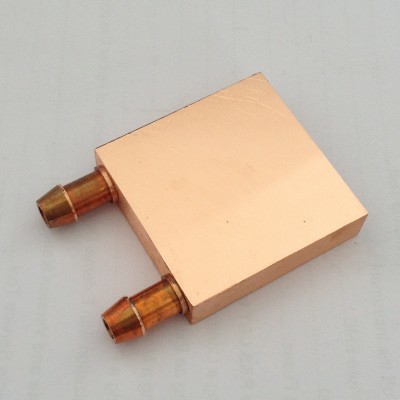

直接接水冷，便宜效果好

来自安卓APP客户端

wsddwdxs · 发表于 2021-8-30 18:24:50

2.3的扭矩可以12mm铣钢吃刀2mm ，伺服能3倍过载

来自安卓APP客户端

wsddwdxs · 发表于 2021-8-30 22:33:53

aaluwenbo 发表于 2021-08-24 00:338 {2 E, H; f9 j; ^& Q
感谢大佬耐心解答，我也总觉得750w伺服，3000转有点难受，铣铝感觉有点不够，铣铁，不锈钢扭矩又觉得有点小，今天晚上我跟一个加工中心的大哥聊了好多，我也准备上皮带传动，搞个1比2或者1比3吧。我准备了一个厚实一些的铸铁定龙门机架，图上这样的，电机我想用1.5kw的伺服，一种5牛米，一种10牛米，但是重量达到10kg了，加上无动力主轴得快14kg了，担心头太重

你这机架不算厚实，龙门太高了很虚的。z轴用400w伺服配导程5mm的丝杆快速提升重量40kg都没问题

来自安卓APP客户端

wsddwdxs · 发表于 2021-8-30 22:44:41

湘北七哥发表于 2021-08-26 22:29+ P* J4 S+ u5 Z5 H2 M6 P$ o
主轴专用伺服  不是你这种普通伺服   主轴专用的都是1500--10000转左右    一般的伺服大功率的就2000转小功率的才3000转

公式电机额定扭矩＝(9550x电机额定功率kw)/额定转速，电机结构决定了额定转速，越低扭矩越大越重。
电主轴24000转的转速功率再大扭矩也很小。加工中心车床上都是异步伺服，额定转速1500，宽调速能到9000，这样有低速大扭矩还能有比较高的转速。
我收了个2.2kw的广数电机 1500转14nm扭矩重50kg，用变频器能到10000转，一般这种配套的驱动都是380v供电大部分人没条件可以用变频器也可以

来自安卓APP客户端

湘北七哥 · 发表于 2021-8-30 23:04:21

wsddwdxs 发表于 2021-8-30 22:44
: b6 E8 l b" c+ L6 A公式电机额定扭矩＝(9550x电机额定功率kw)/额定转速，电机结构决定了额定转速，越低扭矩越大越重。# E2 B d5 }+ s: q
电主 ...

这么大的电机动平衡怎么样？ 10000转输出一般都要接皮带轮或者联轴器了动平衡不好也会跳到吧电机本身的还好加上皮带轮或者联轴器啥的高速是不是也不怎么行了

wsddwdxs · 发表于 2021-8-30 23:10:35

湘北七哥发表于 2021-08-30 23:04
O+ [3 o! J" [0 v2 {: X" k这么大的电机动平衡怎么样？ 10000转输出一般都要接皮带轮或者联轴器了  动平衡不好也会跳到吧   电机本身的还好  加上皮带轮或者联轴器啥的   高速是不是也不怎么行了

我用的是联轴器的直连主轴，这个不存在动平衡的问题需要做到电机和主轴同轴度比较高。我用的是钻攻中心主轴，钻攻中心都是直连的，那上面的主轴伺服基本都是额定3000转最高20000转的

来自安卓APP客户端

jxvenus · 发表于 2021-8-31 07:22:52

wsddwdxs 发表于 2021-8-30 23:10, ` F4 C2 E4 }. f! Q7 \. r+ I
我用的是联轴器的直连主轴，这个不存在动平衡的问题需要做到电机和主轴同轴度比较高。我用的是钻攻中心 ...

图看看啊？主轴用哪种勒？

我爱我家44 · 发表于 2021-9-3 10:37:56

湘北七哥发表于 2021-08-23 20:51! Q: D4 E( Q" T. S
不停的有人上直连无动力  不停的有人玩过就出手   我也是其中的一员  而且正在折腾中   直连的话转速还是太低了    低速就算吃大刀也要机架承受的住震动  个人认为转速常用的也要个六七千转适用性才好一些，所以我准备搞个一比二增速。如果你想大把吃肉  那750W还是不够       ' y; W2 V* u9 |% J# z) T6 l

2 }# Y# {) {- H/ Q" T原来我是想家里玩电主轴噪音太大了  只能偷偷摸摸低速慢啃   真正玩起来发现距离自己美好的想象还是有点远    我自己的二手东元750W还没调试好    半个小时运转3000转伺服会发热高烧    还在琢磨参数

换缝纫机那种伺服电机

来自安卓APP客户端

正牌木林森 · 发表于 2021-9-17 23:25:04

无聊的鬼发表于 2021-08-26 00:22
4 h- Q- y% N5 @2 t8 N% d! t1 y0 P5 a哪有那么大    我这才80的    750W    增速到6500转   照样用40的刀盘飞45#钢板没压力       你这个机架上1KW的伺服我觉得都多余了     不是伺服不够力  是你这机架抗不住  机架震得历害

速度模式怎么设置增速啊谢谢

来自苹果APP客户端

学飞翔的老虎7 · 发表于 2021-9-18 01:03:03

凤斩冰华发表于 2021-08-24 10:26
0 v6 a1 M# [# `$ X2 f1 A我这就是750瓦直连的这个转速才开1500 进给0.15 速度1000 干起来声音很小
' w. J5 v% }3 g+ e7 M

这铝屑出的漂亮，温度应该不是很高，机架有多厚，是不是铸铁机

来自安卓APP客户端

凤斩冰华 · 发表于 2021-9-18 10:20:03

学飞翔的老虎7 发表于 2021-09-18 01:03
& p/ F( {# f1 A6 d2 V) i这铝屑出的漂亮，温度应该不是很高，机架有多厚，是不是铸铁机

80厚的铝机

来自苹果APP客户端

dragontiger · 发表于 2021-9-18 10:28:58

wsddwdxs 发表于 2021-08-30 23:102 }' x1 N% p/ o, t: d2 z1 E% J
我用的是联轴器的直连主轴，这个不存在动平衡的问题需要做到电机和主轴同轴度比较高。我用的是钻攻中心主轴，钻攻中心都是直连的，那上面的主轴伺服基本都是额定3000转最高20000转的

朋友说钻攻机的主轴实际上是带编码器的异步电机而已，就是带编码器的电主轴，与伺服电机不是一个级别的。

来自苹果APP客户端

wsddwdxs · 发表于 2021-9-18 13:05:14

dragontiger 发表于 2021-09-18 10:28! ~9 r x( W3 f8 s
朋友说钻攻机的主轴实际上是带编码器的异步电机而已，就是带编码器的电主轴，与伺服电机不是一个级别的。

那叫异步伺服好吧，加工中心数控车等机床的主轴电机基本都是异步伺服，它相比同步伺服有更大的宽调比。平常的伺服是永磁同步电机，你说和它不是一个级别简直无语了，异步伺服贵多了

来自安卓APP客户端
