我又来请教大神了

esee

npn接近开关如果设计的时候不标准，没有上拉电阻，那么他就和普通的开关特性一样，无论开还是闭都不会有电压变化，因为它的电压变化是对GND地的，你必须给它接一个上拉电阻，它在断开状态输出端才有24v的电压，闭合状态对地短路，输出端电压拉到0v，这样mach3里设置低电平有效

╰●-●╯

我的建议是你的控制板要求接pnp还是npn你要搞清楚。工厂里几乎所有设备没选对类型来维修替换，直接接是不能用的。哪怕都是常开（或常闭）
2 H  Z9 s" O, y( x另外不知道是设置不对还是开关选型不对，可以接机械开关试一下，这个就2根线，不是接正极和原点就是接负极和原点。机械开关都不起作用就是设置问题，先搞定设置再换光电开关

湖湖

pnp npn 常开 常闭都能用

% Y, a; w5 z$ u$ W6 h; h问题是不要乱勾选 设置 。 一个个 来 。试通1个  就能解决下面 无数个 。
5 V# J& s( R2 U7 l3 X2 O8 o
先试通 Z 轴的 。因为 都是 Z 轴 先动 。
+ J1 t+ \8 t# H: J0 j) j
. q4 t% l) I8 ~4 z: Y2 |检查线路 不能接错  电压不能错 。
2 a3 ^( q7 g6 [; R6 s4 Z; `. `3 [
0 E- f9 A$ w2 a+ ~3 c, v你要看不懂  百度翻译 总会把 。 翻译下 也明白了 。 别懒！ 懒了 就真的没办法了 ~
, f: ]' x7 C" N# J& i

钢钢

阿富汗大汉 发表于 2021-08-20 15:20

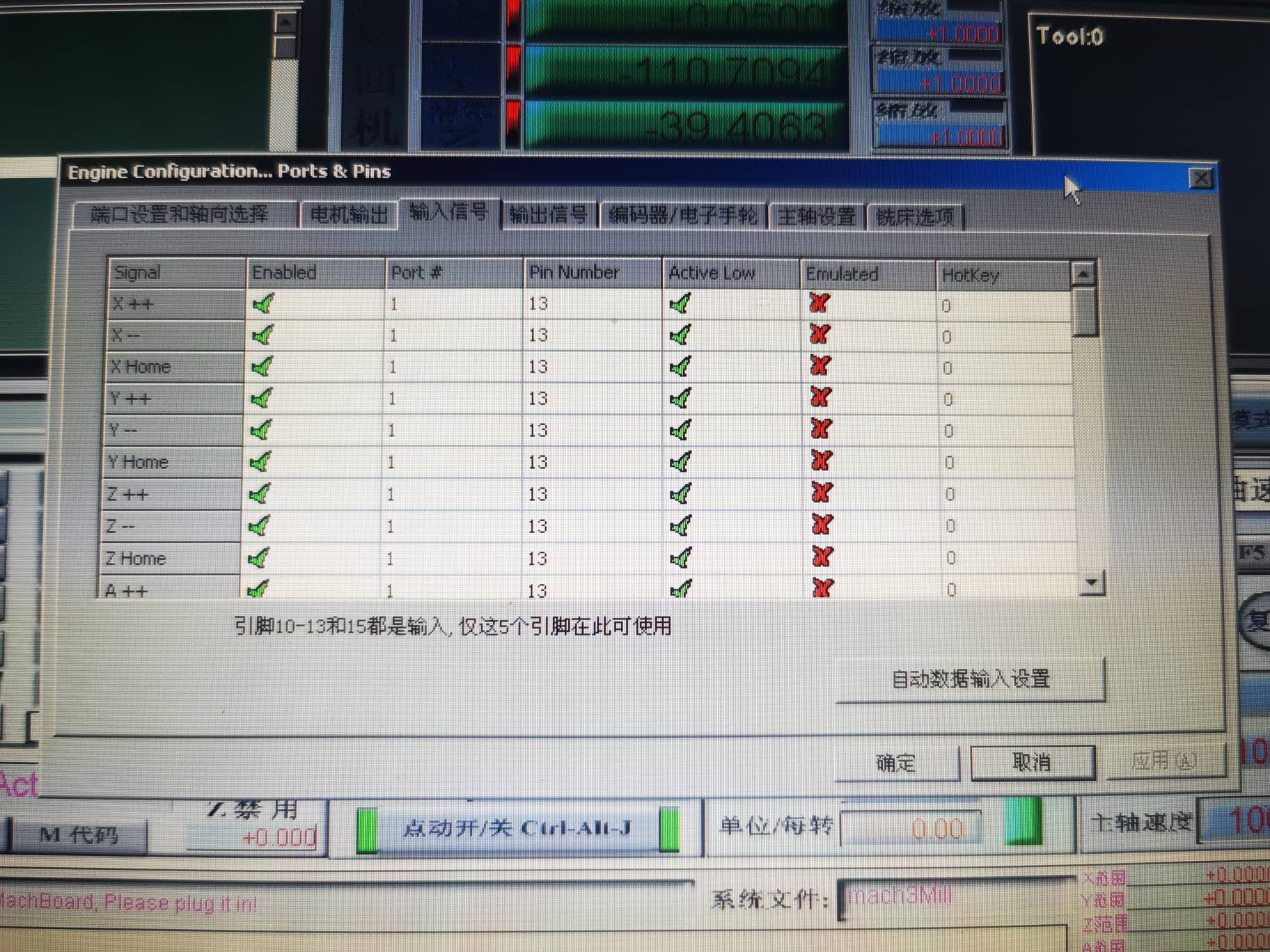

我的是npn 是不是在mach3信号输入界面选择高电平

按你提供的图片，是这个意思。
) `* p0 v1 W* [$ ?0 q/ F7 z可是更关键的是我教你的步骤，几步走，简单一p。
+ e# b4 h/ W2 b  Q6 d0 n0 d. n4 C我们的经验是，包括卖家，包括你，包括论坛，包括你这个帖子里大家的回复，都可能把常开和常闭搞反了，因为开关的日常概念和物理工业的概念是相反的，我们平时开一盏房间的灯叫开灯，在物理、工业上，在你这个磁感应开关上，要用闭合这个表述。

钢钢

日常开灯=电子开关闭合，
, T- G- @3 u) o, ?# k# V9 |日常关灯=电子开关打开。
( M$ s5 `6 |6 Y# ~其实你不一定非整得这么明白，有点搞脑子。
  _; b8 d4 F7 g7 s3 E* V# J限位开关安装、接线、测试不要去动鸡鸡，哪个轴都不要动！
第一步，确定开关npn还是pnp，研究接线，接好一个，（最好是接线做成快拆形式，方便下面每一个开关好坏的检测）；
第二步，根据开关类型进行触发实验，你这个是磁感应开关，能够感应金属，所以可以找个金属来实验，你这个开关是带灯的，触发后看灯会不会反应，如果你的灯接好线是亮的，触发时是灭的，就是常闭，就是低电平有效，就选low，如果你的灯接好线是灭的，触发时是亮的，就是高电平有效，就选high。
这一步成功了，就说明你接线的方式和开关都是对和有用的，就可以每一个开关都接一下测试有不有用；
2 H! T9 _' b4 W/ }: I* J  X) |1 K第三步，开关安装到每个轴的合适位置上去；
第四步，接线、针脚分配和软件设置，使电脑认识每一个开关，针脚分配和你的控制卡有关，有的卡限位开关针脚是共用的，这种限位只执行最普通、最重要的“触发就急停”功能，并不能知道哪个轴、哪个方向触发了。
软件设置主要是设置限位启用、针脚号和高低电平有效三个地方。
设置好后就是测试，m3软件的“stop”按钮按一下，使之不再不停闪烁。用一个金属挨一下开关磁性感应区，再看下软件是否“stop”那个键开始闪烁，假如软件按钮闪烁了，就说明这个开关成功触发了软件的急停功能，这个开关就安装没问题了，每一个开关都试一下。

jhb52

看不懂，你的控制卡X++,X--,和X Home是同一个接口？

t2930

接线有多个概念并行，你只能盯一组独立概念就容易清晰，否则别说新手，玩几年的照样绕晕。接线就盯pnp  npn，什么共阳共阴高电平低电平新手不要理，跟pnp npn是重复的，绕不过去在翻译。还有个常闭常开是跟前面所有的独立的。共阳共阴要分是负载的共阳共阴，还是开关管的共阳共阴，特别这个概念容易混淆。

t2930

接线就四种模式，不管你用什么称呼，（pnp npn）*(常开 常闭)=4，记住这个公式，随你怎么绕都不会错。

babylu200661

我的这样设置可以用 也是pnp 接线跟你也一样。如果不行建议看一下机箱内部是不是机械原点的线没接到板子上。
另外可以从诊断界面看看出发原点的时候有没有信号输入，没有信号输入就是接线的问题了

阿富汗大汉

babylu200661 发表于 2021-08-22 16:53
我的这样设置可以用 也是pnp 接线跟你也一样。如果不行建议看一下机箱内部是不是机械原点的线没接到板子上。
% b$ m5 Q; t1 H/ T1 z5 Q另外可以从诊断界面看看出发原点的时候有没有信号输入，没有信号输入就是接线的问题了

4 I$ S. e2 V; j5 b: o. D- C4 Z我的是npn高电平

esee

你们一直没有注意，他的npn输出端没有任何高低电平变化的，不加上拉电阻，输出端对地无论通断都没有任何电平变化，这样就注定你软件里调高低电平都不会动作，接近开关的指示灯反应很正常

阿富汗大汉

esee 发表于 2021-08-22 19:40
你们一直没有注意，他的npn输出端没有任何高低电平变化的，不加上拉电阻，输出端对地无论通断都没有任何电平变化，这样就注定你软件里调高低电平都不会动作，接近开关的指示灯反应很正常

是开关的问题吗

esee

开关没有问题，只是不适合你的情况，找个2k的电阻，接上就好，按上面我给你画的图

东兴和田玉

不太懂这个。我干玉石加工的，这个玩意容易坏。买质量好点的，虽然不贵，坏了换着挺麻烦的。今年换了五六个了，都是用的好好的自己坏了，寿命半年左右

dfdwrz

换机械的吧，就这个坏了够你查的。我们厂的cnc原点都是机械的，坏了一目了然，一般这种接近开关都是串联继电器使用
