晒机机

阿富汗大汉

家有じぴ寳寳 发表于 2021-08-15 04:40
  e% b1 q5 I1 C% U' U0 ]同款，a轴中心比尾顶高了好像有11mm。垫高尾顶实际只能圆雕70mm左右直径的。100mm只能圆雕手镯类的吧。

是的 本来准备把A轴加装滑轨的 怕Z轴行程再次被压缩就放弃了

家有じぴ寳寳

阿富汗大汉 发表于 2021-08-15 06:45
是的 本来准备把A轴加装滑轨的 怕Z轴行程再次被压缩就放弃了

可以把a轴底座锯掉，买块铝板功丝钻孔做个底板。降低20-25mm的高度。尾座用雕刻机重做一个吧。

阿富汗大汉

esee 发表于 2021-08-14 18:47

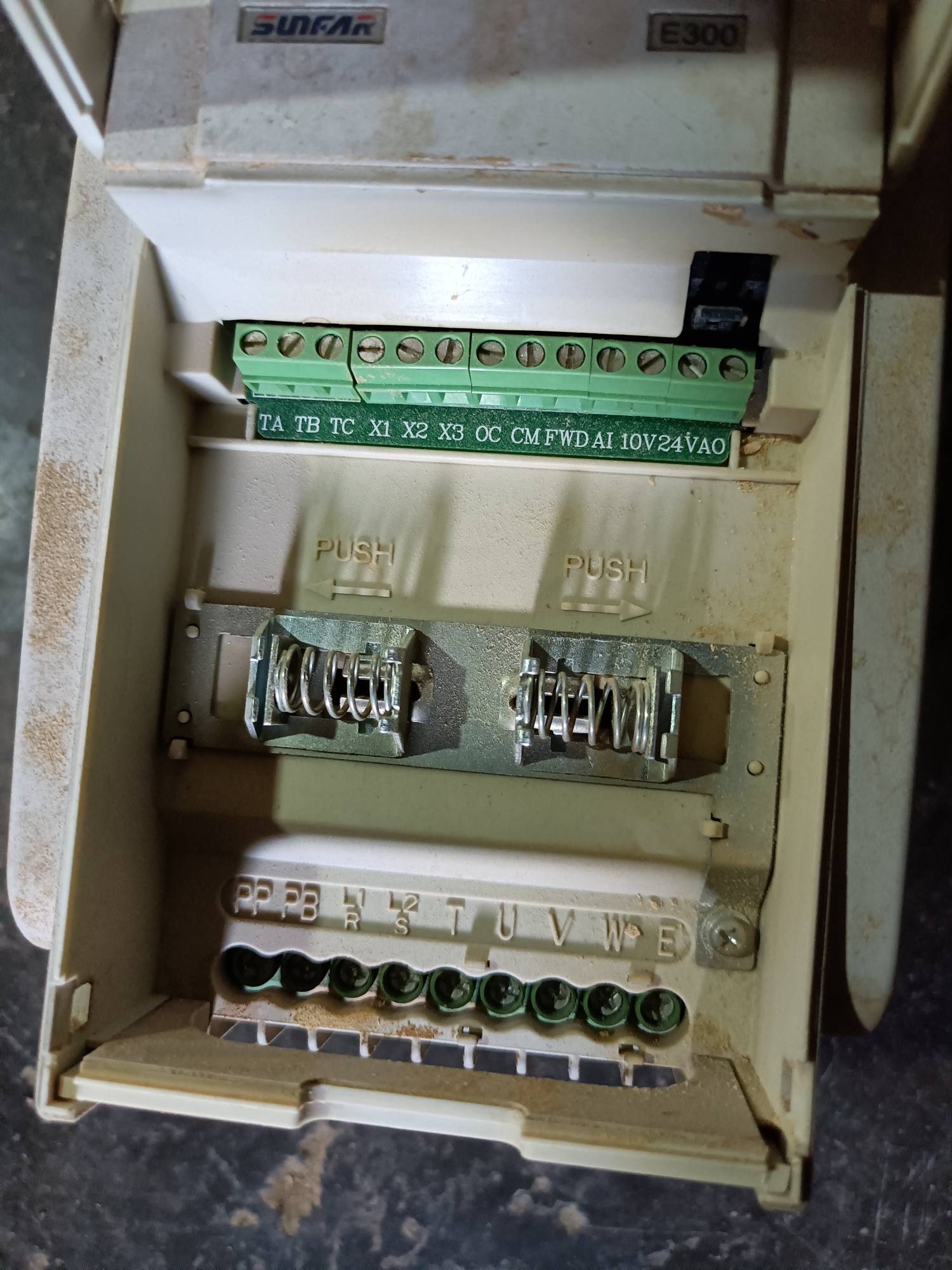

: e6 R& @* H7 G( I" A* @! [变频器会调吗？照说明书，会的话把变频器接线端子排拍照片发上来，把卡的端子排照片发上来，帮你出接线图，照葫芦画瓢就好

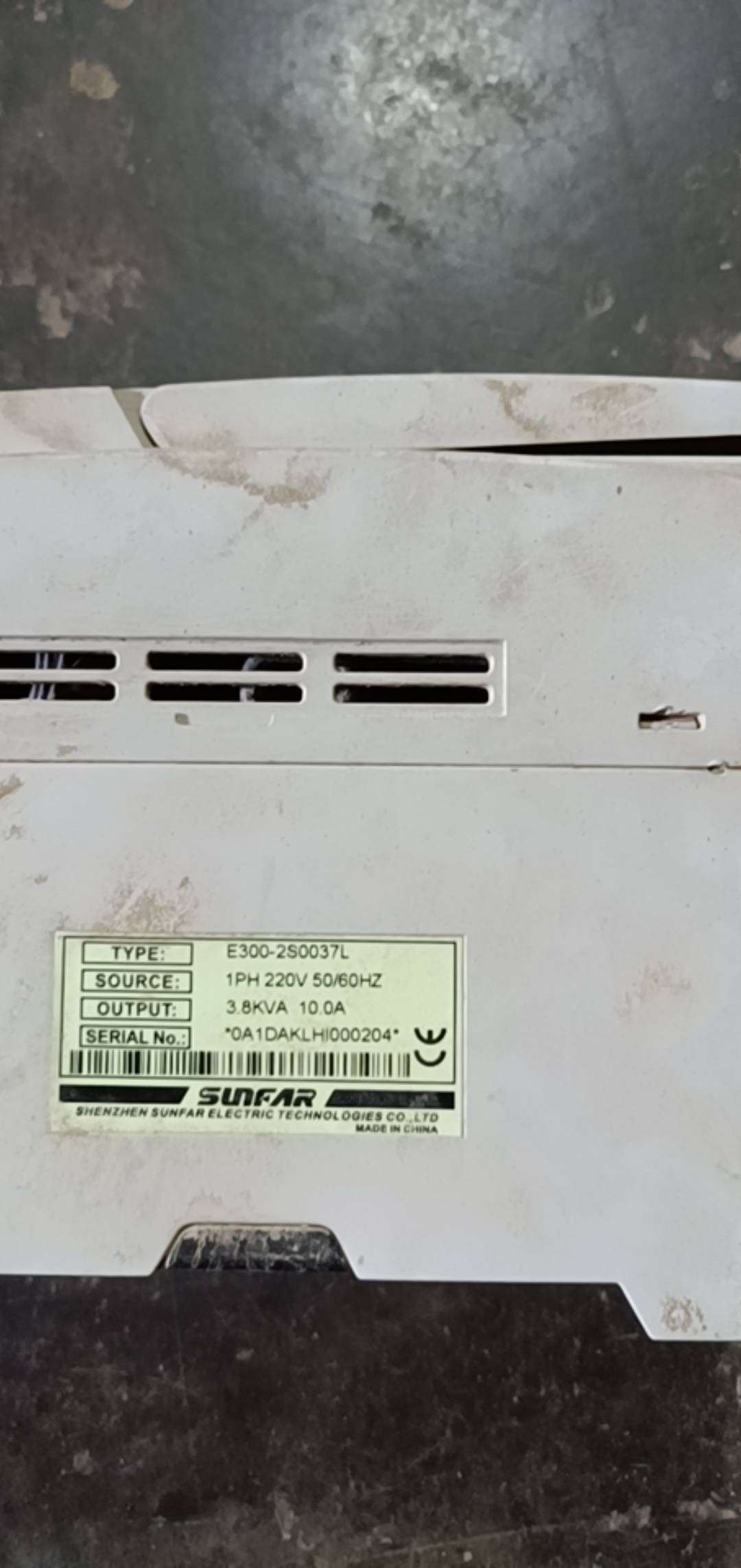

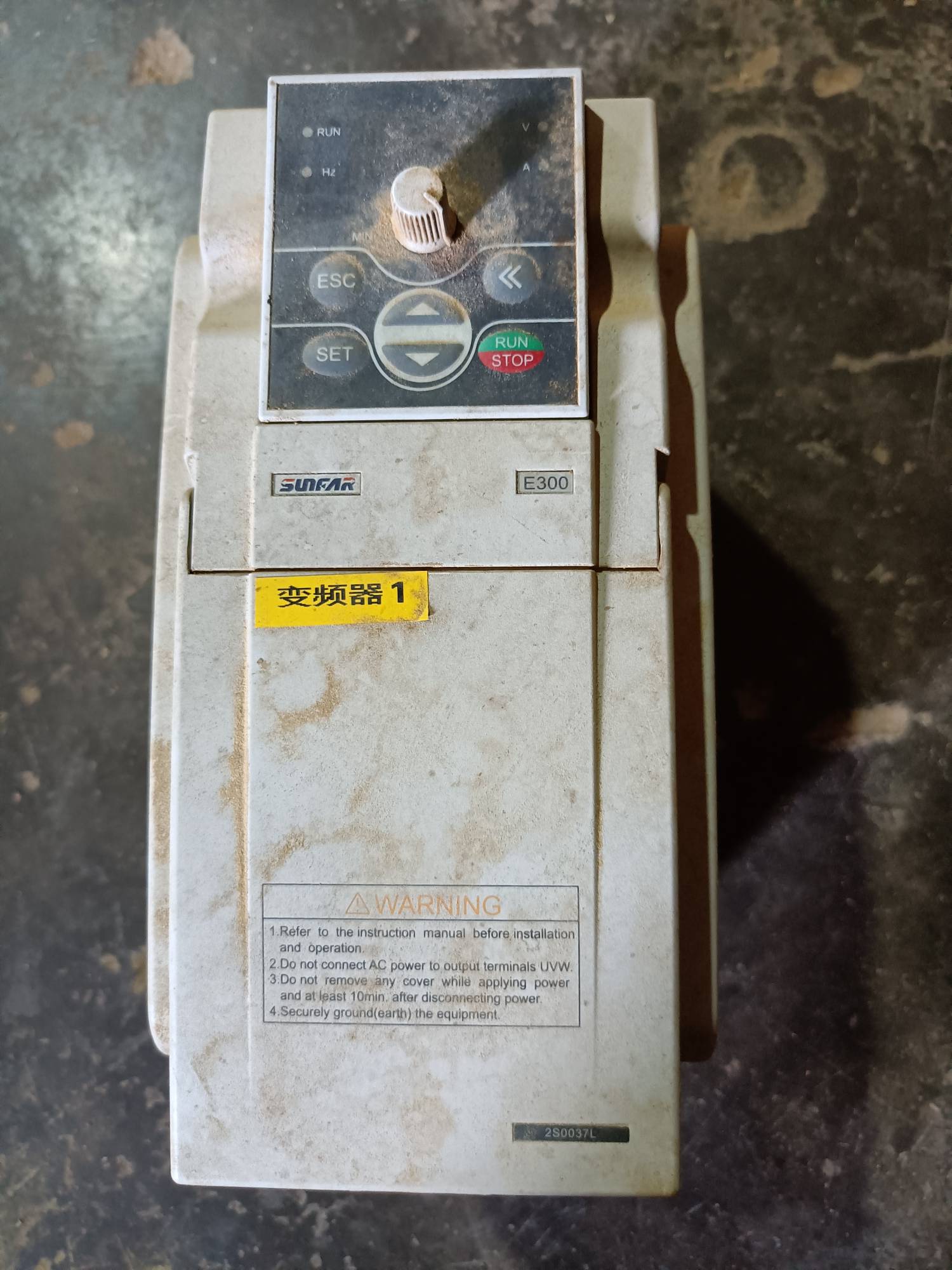

5 a$ G4 M7 `$ p9 Z* M4 B8 d变频器是四方E300-2S0037L

阿富汗大汉

esee 发表于 2021-08-14 18:47
% e0 z' i. M& ^5 }变频器会调吗？照说明书，会的话把变频器接线端子排拍照片发上来，把卡的端子排照片发上来，帮你出接线图，照葫芦画瓢就好

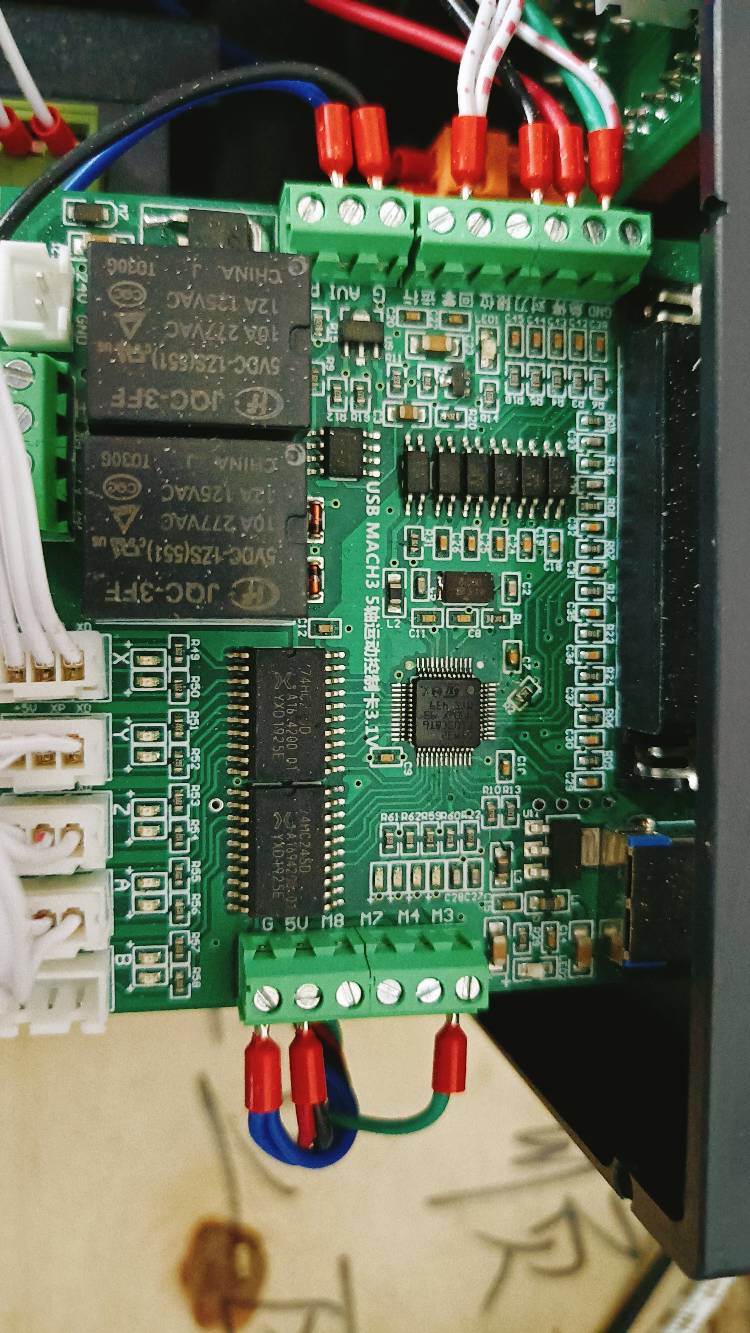

板子是这种的
) S9 ~+ M# B& b

esee

你这卡没看懂，你找到0-10v输出端子，接变频器的AI口，卡的G口接变频器的CM口，卡的M3口接变频器的X1口，就这三根线，设置变频器F0.0-1，F0.2-0001就可以了

阿富汗大汉

esee 发表于 2021-08-15 10:40
* X) ]* H6 y+ g2 M你这卡没看懂，你找到0-10v输出端子，接变频器的AI口，卡的G口接变频器的CM口，卡的M3口接变频器的X1口，就这三根线，设置变频器F0.0-1，F0.2-0001就可以了

; B$ ]7 {7 {; y5 \" X) y我看了下这个变频器在大雕刻机上是这样接线的
* E" C, l, t/ `: C4 ~

esee

这个接法只有三个速度，高中低速，无法用软件调速

esee

阿富汗大汉 发表于 2021-08-15 12:52
) G0 u6 Q4 G9 y7 T6 P我看了下这个变频器在大雕刻机上是这样接线的

很多老的雕刻机是这种接线方式

阿富汗大汉

esee 发表于 2021-08-15 13:09
很多老的雕刻机是这种接线方式

我这个变频器也可以拖800w水冷主轴吧

esee

阿富汗大汉 发表于 2021-08-15 13:33
我这个变频器也可以拖800w水冷主轴吧

  d; w& Y2 P& ]可以，但要调整电压电流参数，否则容易烧

陈志2665177023

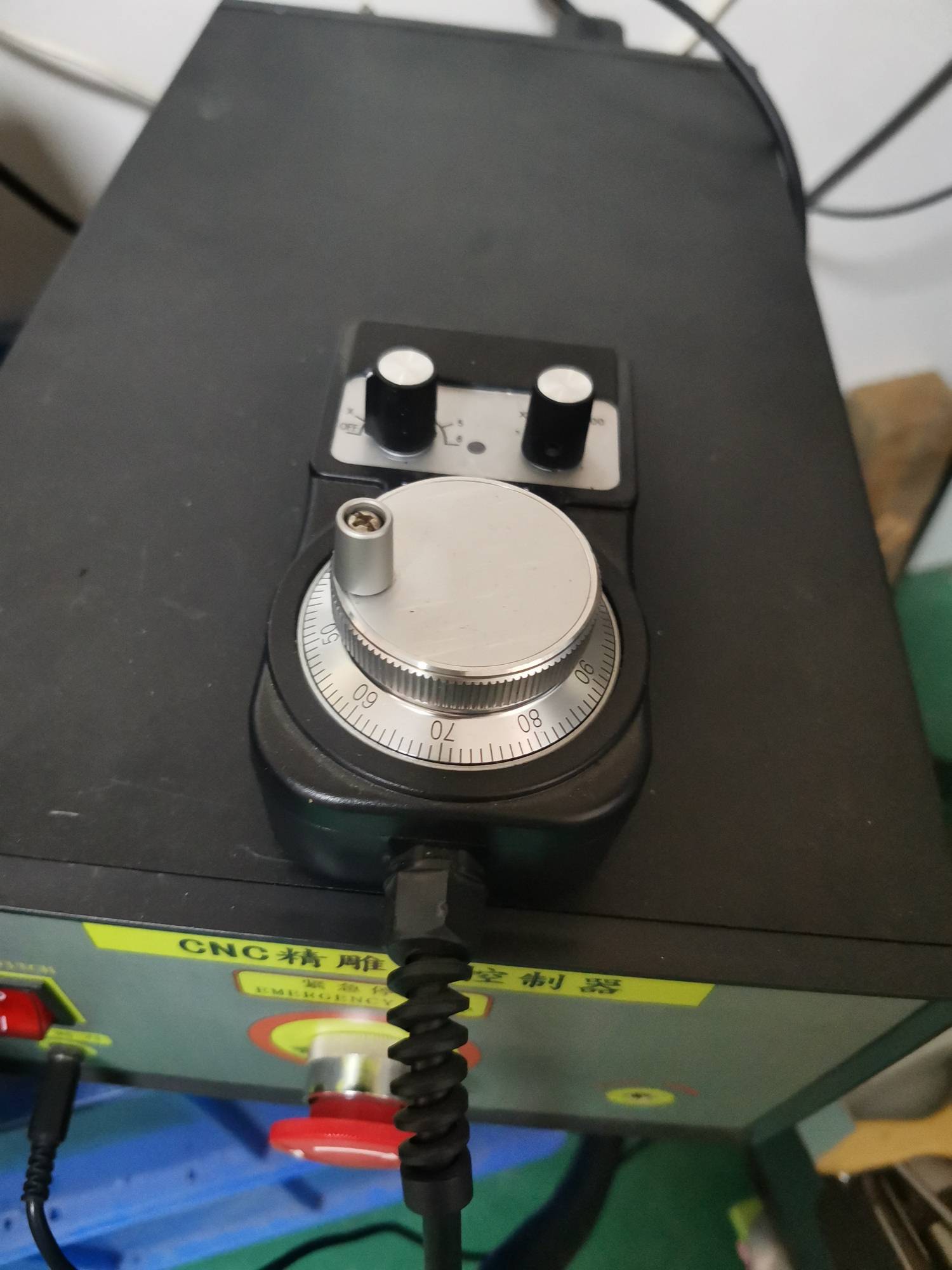

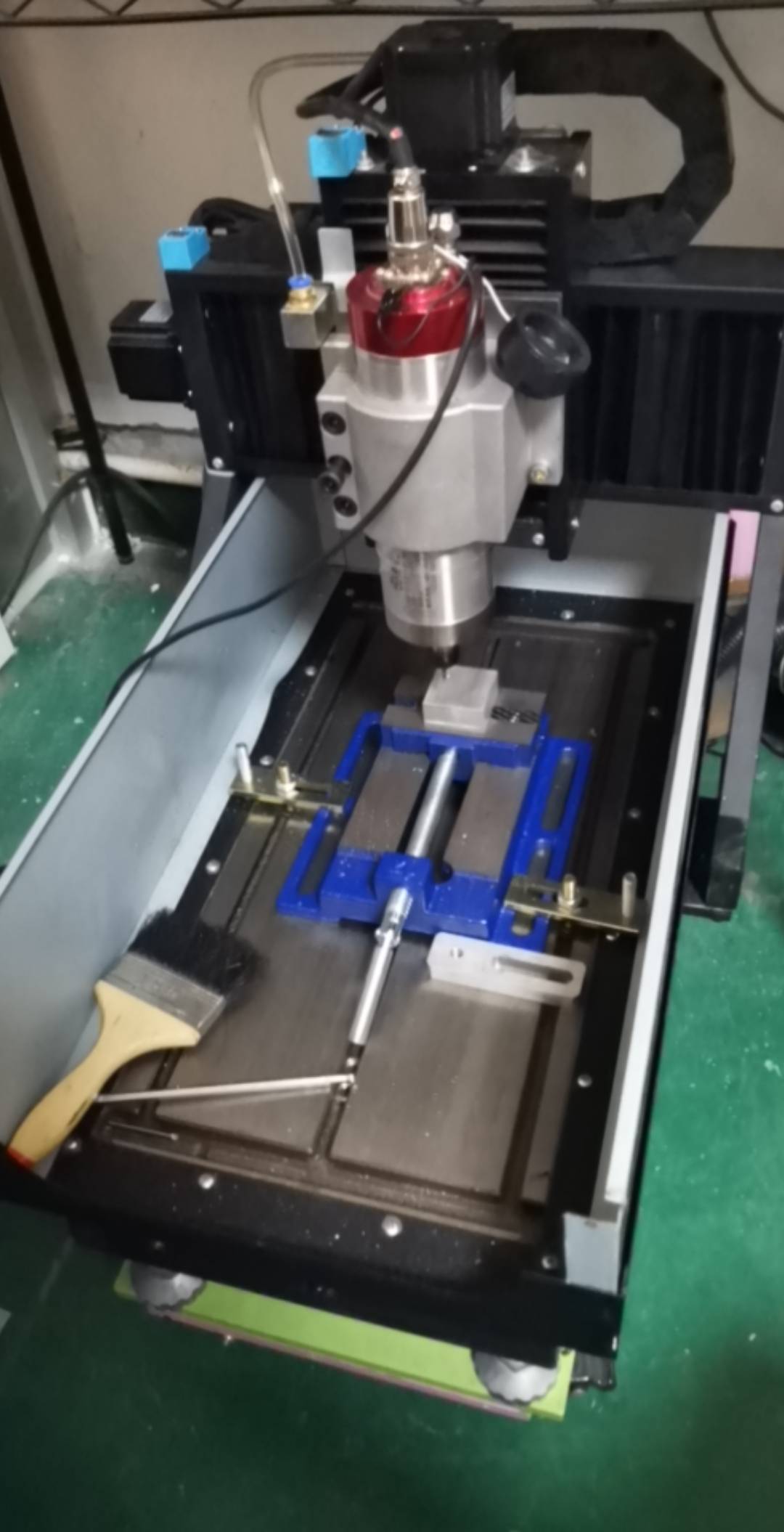

我一样的我换了800W主轴和手轮

知L

陈志2665177023 发表于 2021-08-17 09:32
我一样的我换了800W主轴和手轮

6 ]- m7 |* G/ n# j& D" B  h行程有多大？

阿富汗大汉

陈志2665177023 发表于 2021-08-17 09:32
我一样的我换了800W主轴和手轮

- ~$ n8 e  ?1 i7 i. F& {2 h- u+ k手轮是并口还是USB的

阿富汗大汉

陈志2665177023 发表于 2021-08-17 09:32
我一样的我换了800W主轴和手轮

可以分享一下原点开关接法跟参数设置吗

crash3

什么价格？
