虹源文具 发表于 2021-08-03 20:172 l# [% G% E! B8 Q- M0 z) h

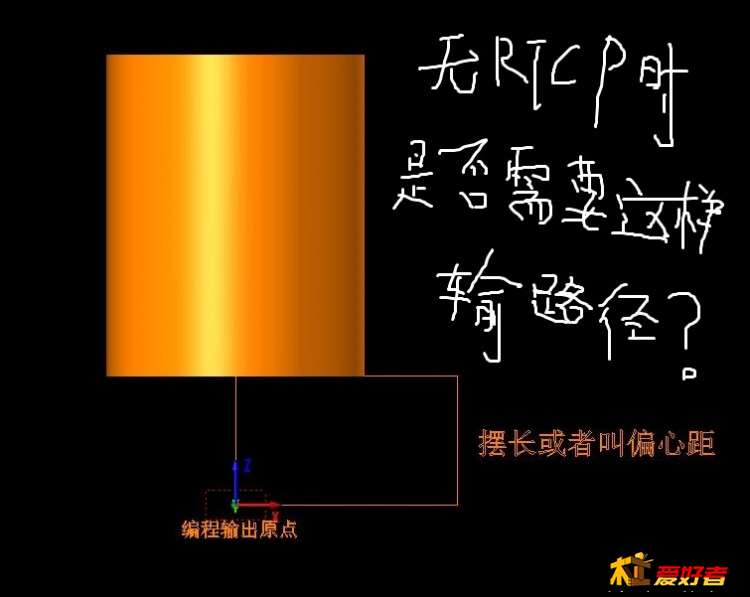

设备不支持偏心修正的机器相当麻烦。
8 W% C7 g, l! e比如说你设备AC轴设定的X旋转0点是C轴轴线平行于Z轴来说吧。8 A* G# C' [7 t, D
若当A轴是0时,那就方便,啥都不用管那个偏心,就以C轴轴心为XY的坐标系0点,Z轴的0点你想那里都行。- D* p% i& X/ C# ^8 u5 M
若加工另一个角度,5 |: A3 O# p# K$ y1 S# e
比如A转了90或-90度。0 F. s9 \3 N7 v( n+ l( I( s' `
当你的C轴轴线只是在Z向上偏心,那转动后需在Z向加或减偏心量和Y轴上加或减偏心量,然后制定你的坐标系。4 F" g: e; d6 A4 t7 |
当你的C轴轴线不单单是在Z向有偏心,那就麻烦些咯,你不单单要算上面那个偏心量,还要把Y轴方向的偏心量算进去,进行增减。
: m' S' }0 X* W0 |8 _* @8 jC轴轴线在X轴轴线那个位置不要紧,那个不用算偏心量。那个是X轴的0点。就是说C轴心在X轴那个位置就是X轴坐标系的0点。
1 g/ O* `) J* w! N
$ I- r5 m/ V9 k! v" l( w* V# g2 Q' I: F" [1 B
这里另解释:坐标系是指工件的坐标
% j& R$ }8 i6 W# o& v# E! M) |8 Q# c 轴线和轴心是不同的概念0 ?5 F: g# Q K2 g
" i2 x- }0 @+ j! L0 v; P) l3 N很抽象对吧?
$ u3 J! o9 b3 D: ~- b
3 Q- X/ x. o5 J9 n: F X9 V: Y U& F建议你在CAD里画画偏心的坐标图,分别转动各种角度,那就很直观知道在编程上制定每个角度坐标系是如何设定啦。
- x# c. \& I6 G: Y4 ]9 N! K, t9 G, t, ]' O8 v
我都是靠画坐标图明白的,
! F4 E) V3 P# ?% r后来明白后觉得这样编程真的很麻烦和不安全,
. y6 p+ e6 v! R1 b所以才更换控制系统。
0 G T" o2 F; O, y$ e# F. n9 }, {& M* D+ i# m# V; }6 B- g
搞雕刻4轴只要细心基本是能满足雕刻要求的。
1 U! D; [+ S2 z# l3 y5轴系统没RTCP是相当繁琐的事情。
/ g/ p1 t% B. s& Y ^' _多谢 |
|
