Mach3的6轴界面，增加更多功能的寻边器对刀界面

philip425 · 发表于 2021-7-29 16:02:30

bobyjx 发表于 2021-7-29 11:31
' |2 M; q2 M' P5 h! W$ d不用吧，都可以用的

可否具体说说金属圆柱和非金属圆柱寻中, 两根线要怎样接?

wrfmy · 发表于 2021-7-29 20:07:03

楼主你有没有这样的情况？圆心寻中的时候不确定哪个方向会出现精确进给的时候卡死的情况？试了好几次，有时候Y+方向，有时候X-方向，有时候X+方向

one486 · 发表于 2021-7-29 20:48:17

one486 · 发表于 2021-7-29 20:48:33

bobyjx · 发表于 2021-7-29 23:46:14

本帖最后由 bobyjx 于 2021-7-30 00:35 编辑

wrfmy 发表于 2021-7-29 20:07
9 Q8 X2 V. C* C" l" g4 j楼主你有没有这样的情况？圆心寻中的时候不确定哪个方向会出现精确进给的时候卡死的情况？试了好几次，有时 ...

请确保偏摆值设置正确！我已经发布一个更新，修正了提示！

bobyjx · 发表于 2021-7-29 23:47:51

philip425 发表于 2021-7-29 16:02
- [0 n4 U0 r$ Q% d3 {可否具体说说金属圆柱和非金属圆柱寻中, 两根线要怎样接?

你需要一个32楼一样的巡边器，需要接入控制板

bobyjx · 发表于 2021-7-30 00:40:10

bobyjx 发表于 2021-7-27 20:02- W; G9 h0 _8 \2 x% B
留楼备用~

7月30日版

wrfmy · 发表于 2021-7-30 08:12:03

bobyjx 发表于 2021-07-29 23:46
; m9 X- _2 q! J0 ?本帖最后由 bobyjx 于 2021-7-30 00:35 编辑 6 E- F" p$ b- P% \6 q( [$ n
1 L% V0 ~# I( e! D8 a* {
1 A! Q u( j9 u( ]2 t
请确保偏摆值设置正确！我已经发布一个更新，修正了提示！

偏摆值具体的作用是什么呢？因为没有注释，也不知道作用，设置的是0

wrfmy · 发表于 2021-7-30 08:15:51

bobyjx 发表于 2021-07-29 23:46) D, R8 w) i5 }$ ^
本帖最后由 bobyjx 于 2021-7-30 00:35 编辑
, p0 x# |6 C; x7 _* [( S! A; x$ X$ l) `( D
1 Z3 j$ j, a Q: X1 @4 q0 y3 q9 ]
请确保偏摆值设置正确！我已经发布一个更新，修正了提示！

如果是回转偏差的话寻中器已经调到0.01内的回转偏摆了

bobyjx · 发表于 2021-7-30 14:14:36

本帖最后由 bobyjx 于 2021-7-30 14:18 编辑

wrfmy 发表于 2021-7-30 08:12
& H2 T5 |! {" i偏摆值具体的作用是什么呢？因为没有注释，也不知道作用，设置的是0

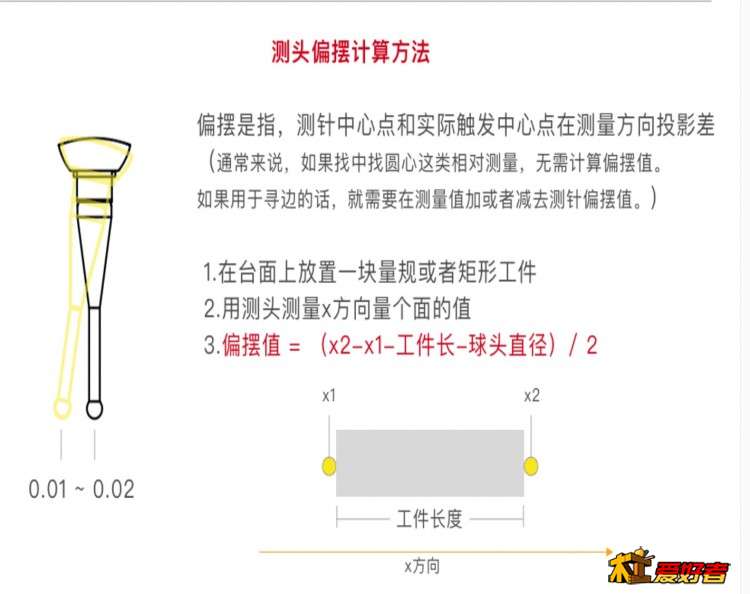

这就是偏摆值，我这个脚本必须设置上。否则为了保护巡边器，精测回退检测到巡边器与工件有接触就不会进行下一步动作。
屏幕截图 2021-07-30 141301.jpg

wrfmy · 发表于 2021-7-30 21:14:30

bobyjx 发表于 2021-07-30 14:14
8 W) g0 `; I" A8 w本帖最后由 bobyjx 于 2021-7-30 14:18 编辑 * u6 i8 P+ S0 G" h( |
% u; D# `7 @* H+ B3 S* P1 W! ~6 I8 }
这就是偏摆值，我这个脚本必须设置上。否则为了保护巡边器，精测回退检测到巡边器与工件有接触就不会进行下一步动作。

意思是我多少填个0.01？实测偏摆0.01内了

wrfmy · 发表于 2021-7-30 22:17:58

bobyjx 发表于 2021-07-30 14:14
% p" ~. n& N. U$ o7 j4 @& E本帖最后由 bobyjx 于 2021-7-30 14:18 编辑
' r9 p4 R3 p1 V2 j, [9 k7 K) x5 }$ v( J L5 F0 B. ~+ V1 e
这就是偏摆值，我这个脚本必须设置上。否则为了保护巡边器，精测回退检测到巡边器与工件有接触就不会进行下一步动作。

设置了偏摆，能正常使用了

bobyjx · 发表于 2021-7-31 01:27:16

2021年7月31日版

mach3六轴新增对刀界面.zip (2.51 MB, 下载次数: 83)

moxinnagan · 发表于 2021-7-31 13:53:51

bobyjx 发表于 2021-07-31 01:27 G5 Q7 j9 D" {/ K
2021年7月31日版

这版更新了什么？

bobyjx · 发表于 2021-7-31 20:48:25

moxinnagan 发表于 2021-7-31 13:537 r% s1 j( @" \0 q0 }, b
这版更新了什么？

看2楼说明
