桌面级天车式四轴玉石雕刻机

随风666 · 发表于 2021-7-21 09:44:02

不是之前的铝合金机身了么？啥材质，要做时效了。

396435204 · 发表于 2021-7-21 18:20:37

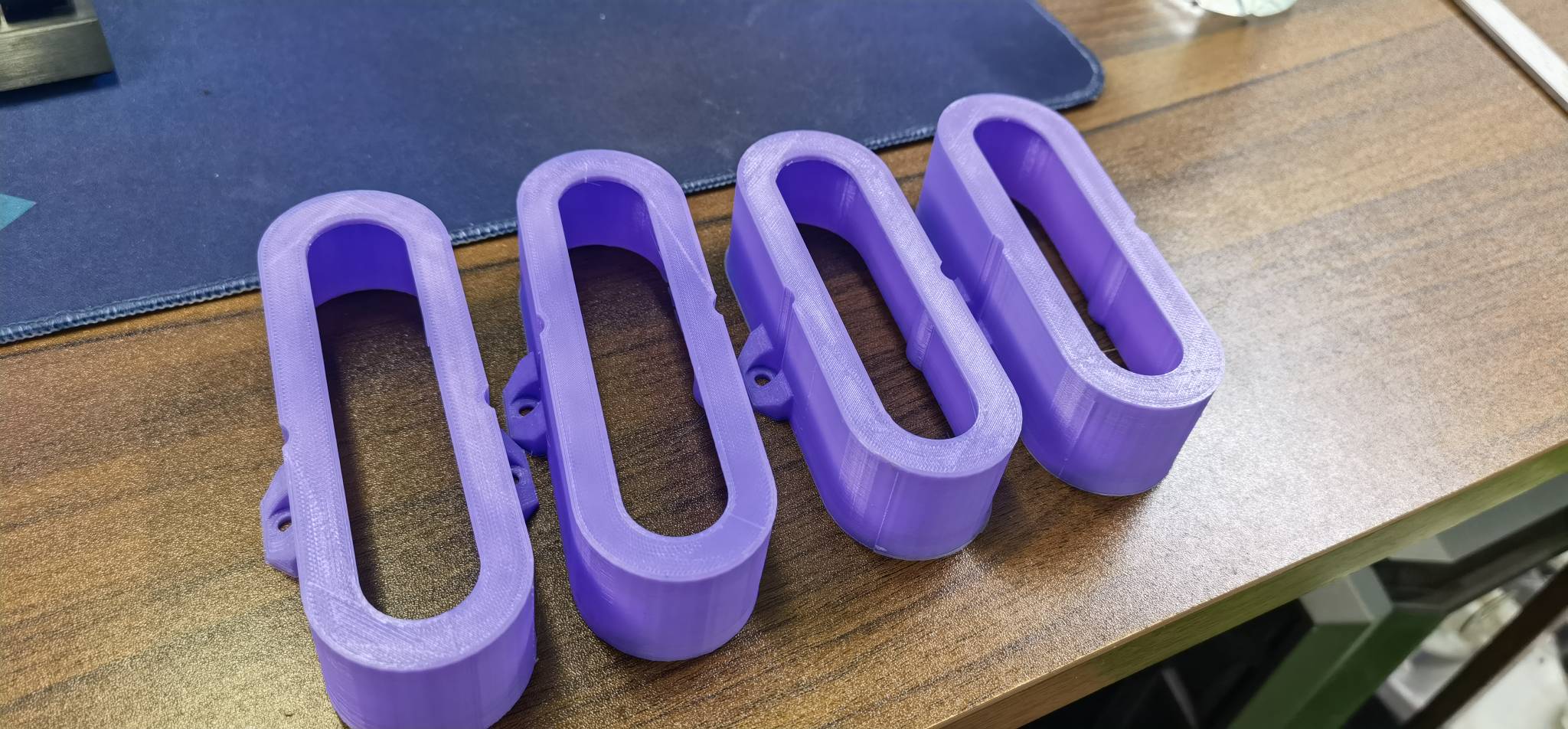

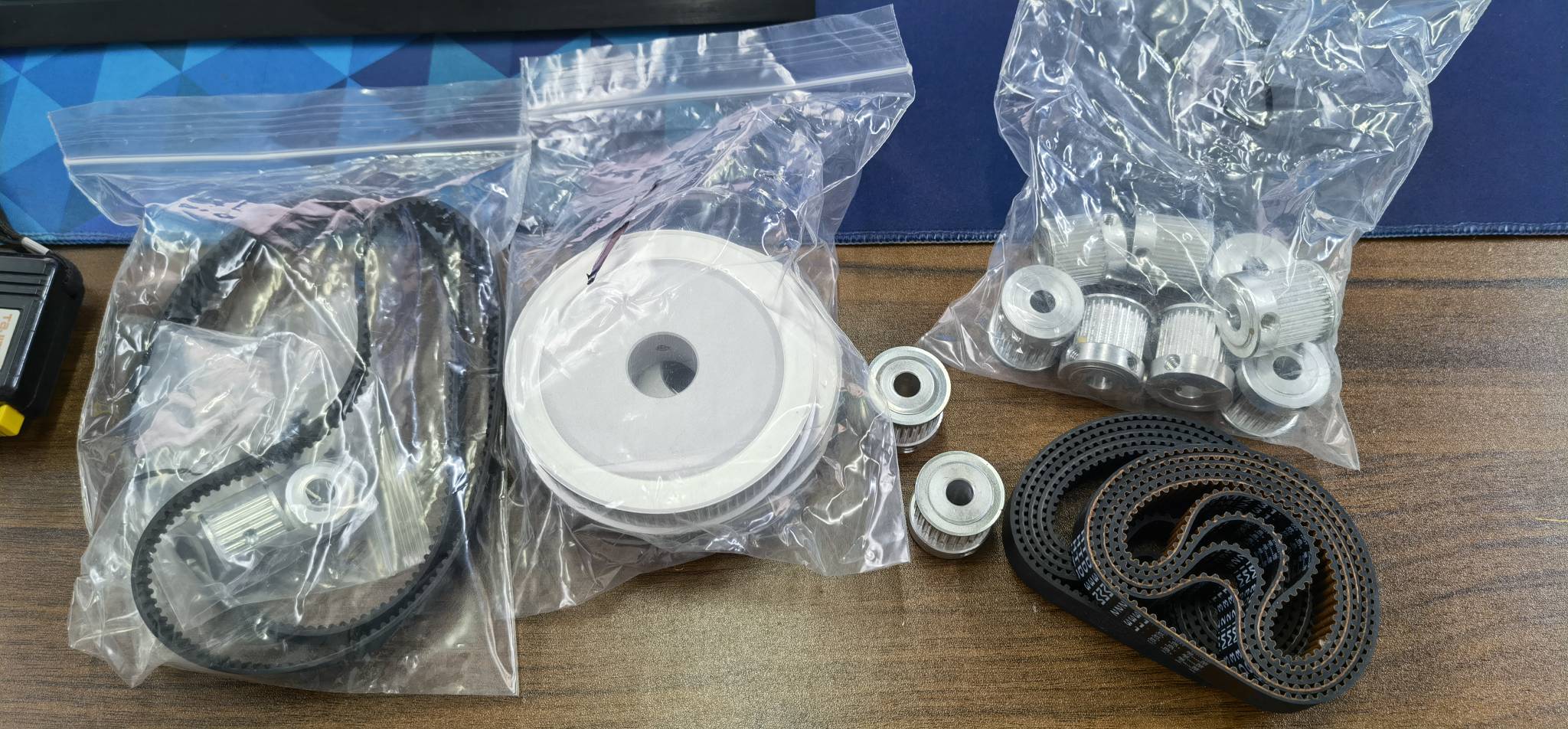

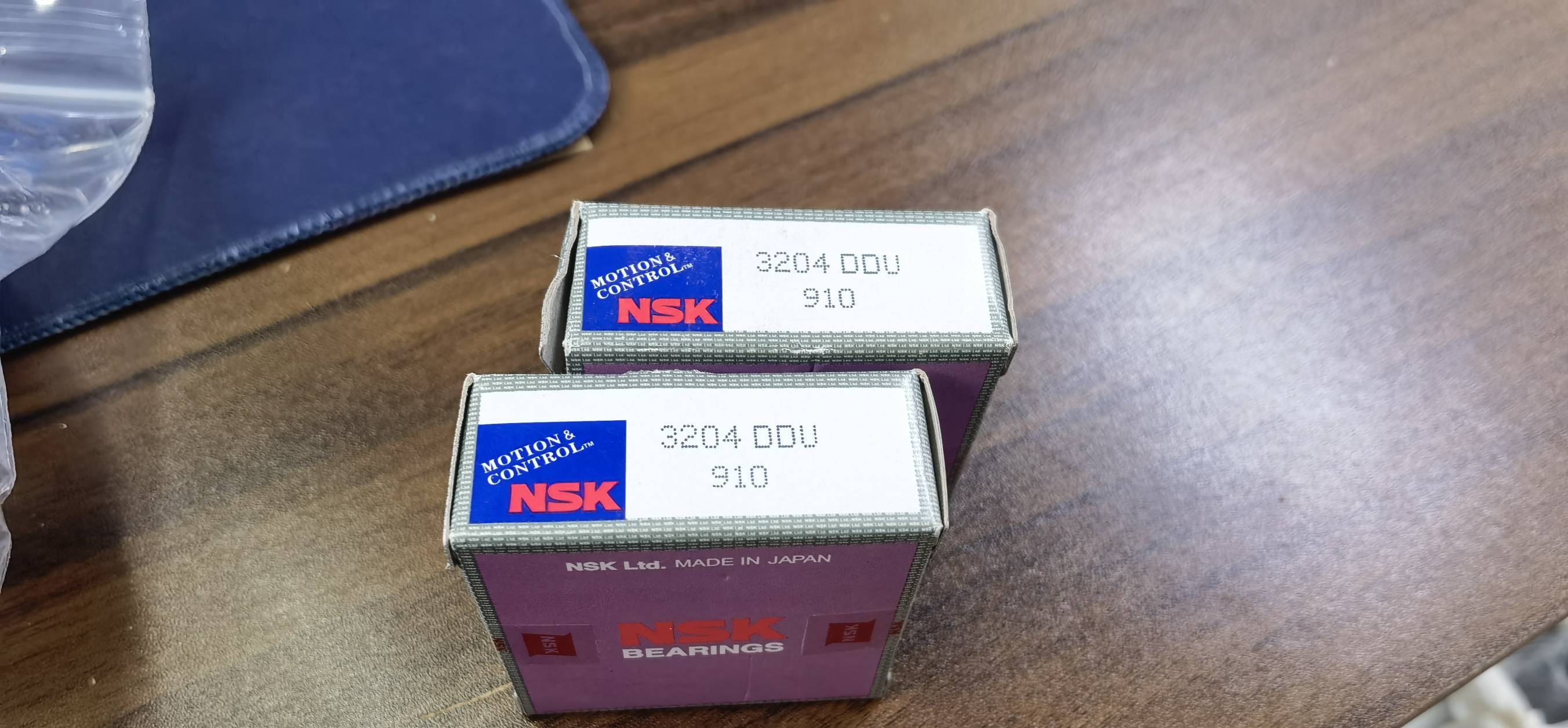

三轴的同步轮护罩打完咯，A轴的待产！三轴同步轮和同步带都已到货！A轴采用两枚双列角接触轴承！

政府跟我混 · 发表于 2021-7-21 18:53:18

396435204 发表于 2021-07-21 18:203 h( T8 |# v8 n* @/ {3 J: X8 H6 ?
三轴的同步轮护罩打完咯，A轴的待产！三轴同步轮和同步带都已到货！A轴采用两枚双列角接触轴承！

楼主，我也比较喜欢天车结构的，我想问一下，y轴是双电机，如果不用光栅如何保持同步？你用的还是步进电机？

396435204 · 发表于 2021-7-21 19:48:41

政府跟我混发表于 2021-7-21 18:530 |% [/ J+ F/ F, n: B; K4 G
楼主，我也比较喜欢天车结构的，我想问一下，y轴是双电机，如果不用光栅如何保持同步？你用的还是步进电 ...

y轴双推两个电机驱动器共用脉冲信号，小行程的机器同步性可以忽略

396435204 · 发表于 2021-7-21 19:51:28

随风666 发表于 2021-7-21 09:44/ j& x2 T9 | K- l4 ^
不是之前的铝合金机身了么？啥材质，要做时效了。

是铝合金机器啊，6061铝板内部应力比较大，由于横梁和Z立柱需要整体挖出来，做一下时效的话会一定程度上减小形变。

396435204 · 发表于 2021-7-21 19:54:11

湖湖发表于 2021-7-21 02:50
- [. K; H! u) @天车雕玉石没什么优势雕木头很好。" S! c) q C4 d# x
! T, I2 E5 @( }5 l
玉石还是要刚性好些。因为玉石有刀纹抛光前要自己处理下。 ...

感谢湖大的解说

！！！这台机做来自己验证刀路用的，玉石偶尔自己学习雕刻玩的。玉石雕刻还是定龙门和立柱机是比较好的选择。

396435204 · 发表于 2021-7-21 19:55:52

MTComputer 发表于 2021-7-21 00:02
8 d6 c0 Q, \* t. V9 N% F你的厂子好像有点規模 , 是哪里的 ?

山东的

T-Mqy · 发表于 2021-7-22 10:36:19

到底是专业做机的，验证机都比别人好，做时效。验证机应该就是要轻点好

政府跟我混 · 发表于 2021-7-22 10:59:49

396435204 发表于 2021-07-21 19:48. Z p% m5 T$ O* V. R+ m
y轴双推两个电机驱动器共用脉冲信号，小行程的机器同步性可以忽略

谢谢！醍醐灌顶

396435204 · 发表于 2021-7-22 12:18:33

T-Mqy 发表于 2021-07-22 10:36
/ h4 B' H! x. V到底是专业做机的，验证机都比别人好，做时效。验证机应该就是要轻点好

多谢支持

396435204 · 发表于 2021-7-22 12:18:53

政府跟我混发表于 2021-07-22 10:59
5 y4 o# ^7 \2 i谢谢！醍醐灌顶

感谢支持

396435204 · 发表于 2021-7-22 12:22:03

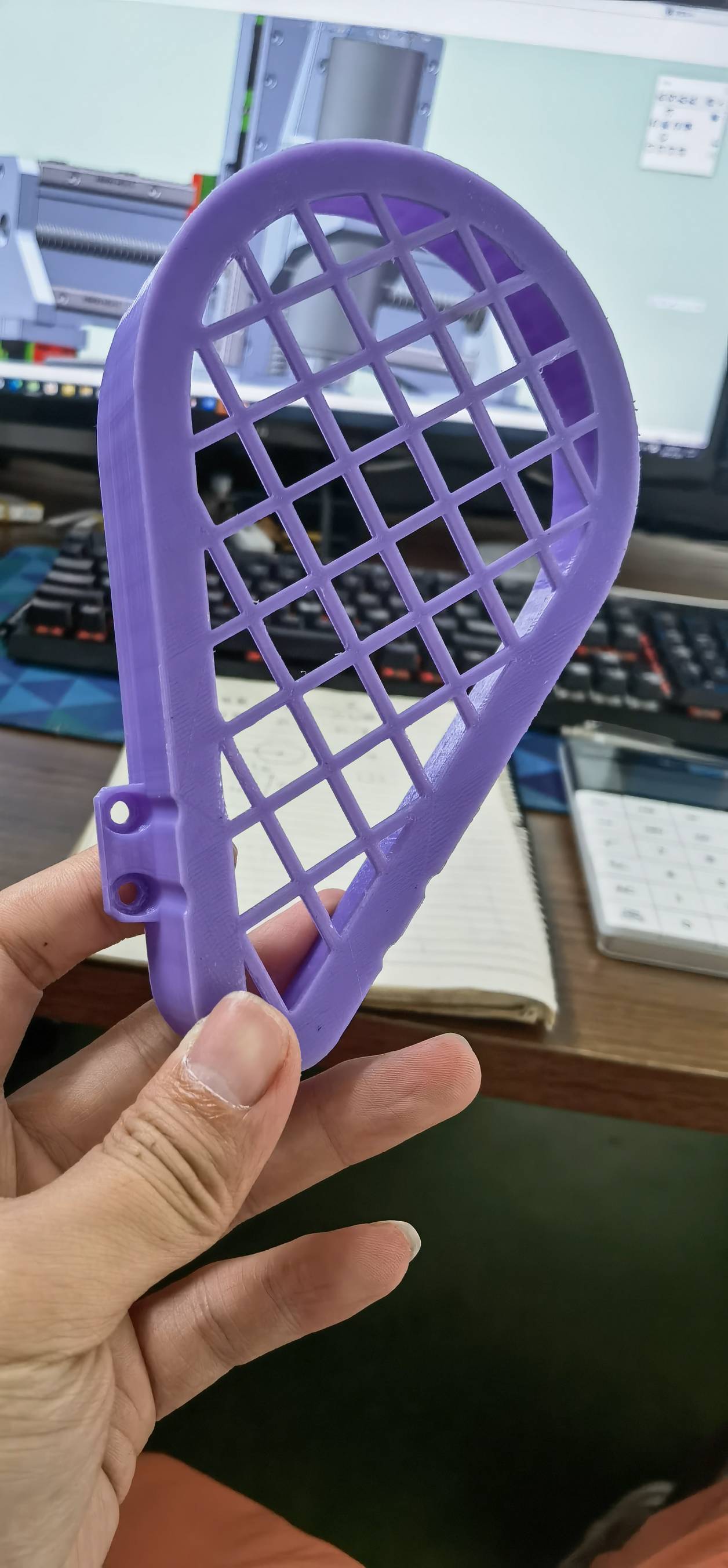

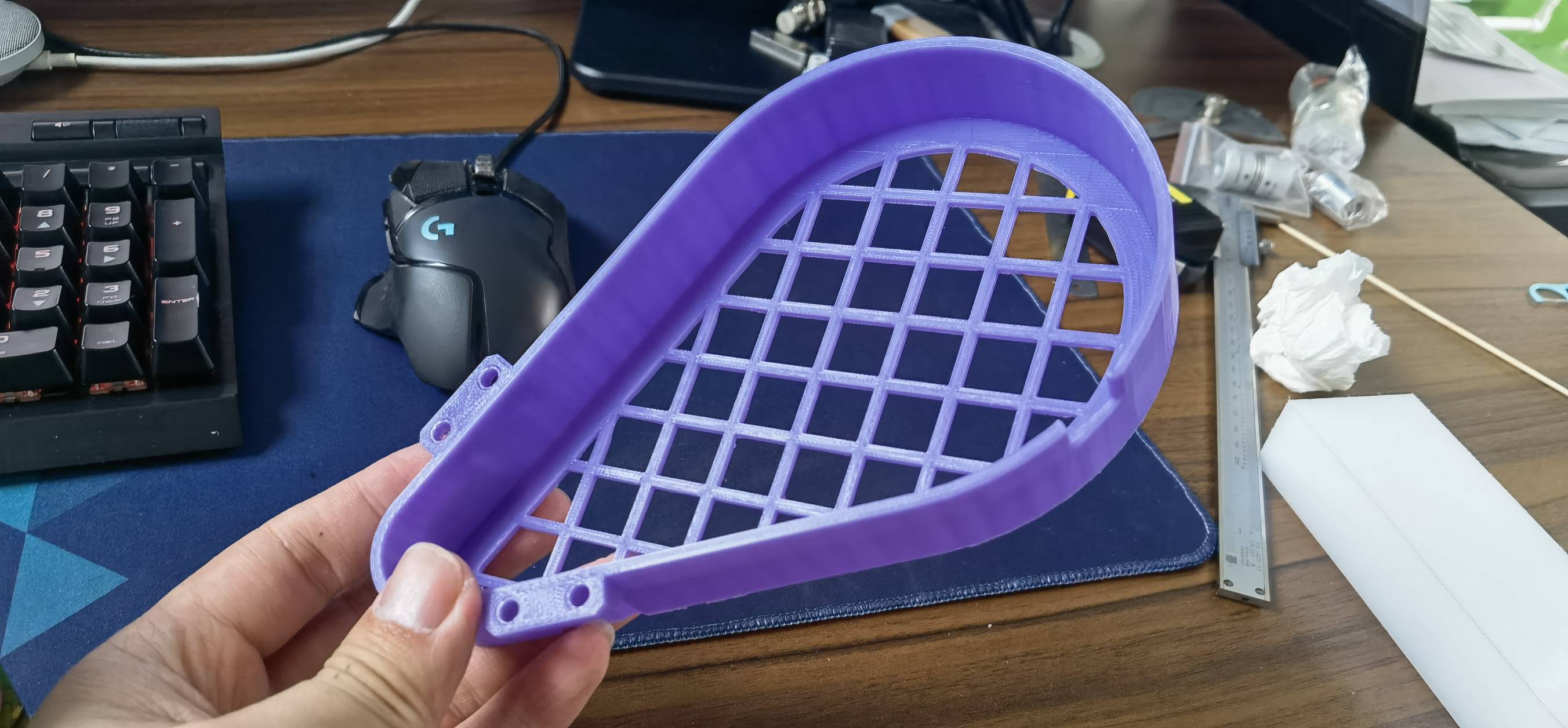

A轴护罩完成！轴心加工中！

396435204 · 发表于 2021-7-22 14:13:46

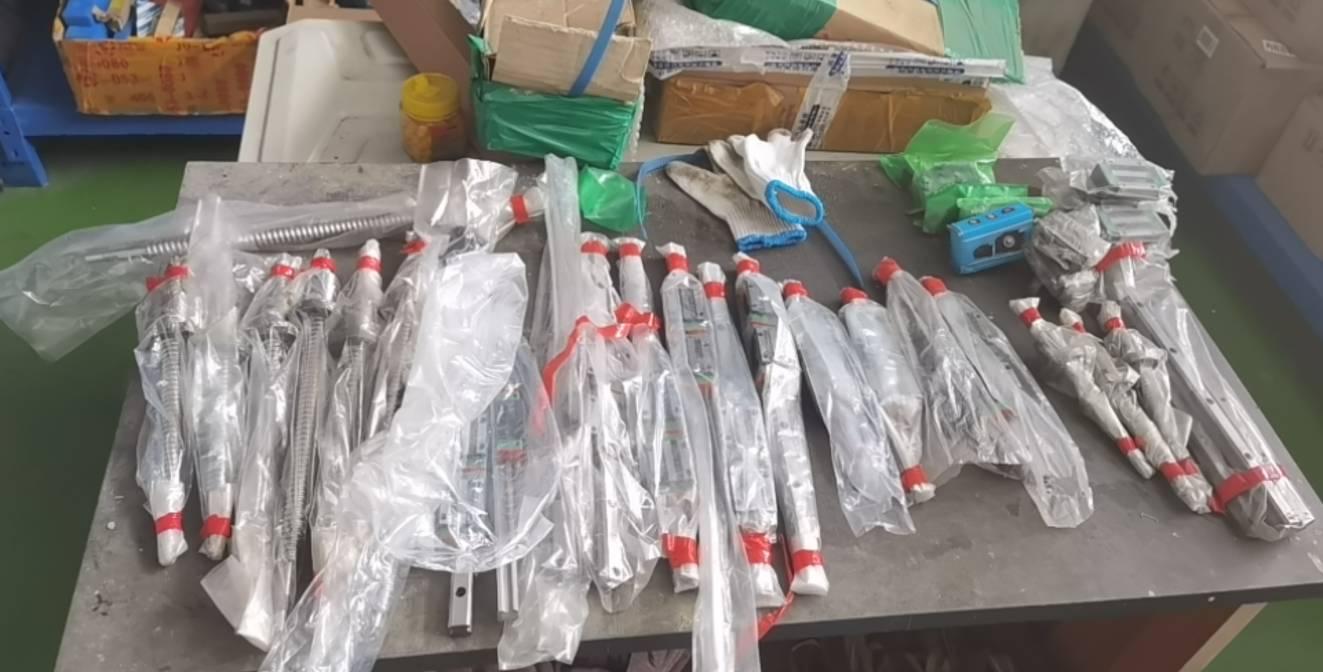

15导轨和1605丝杆，去年的存货！做这两台也是为了消化库存备件！

396435204 · 发表于 2021-7-22 14:14:53

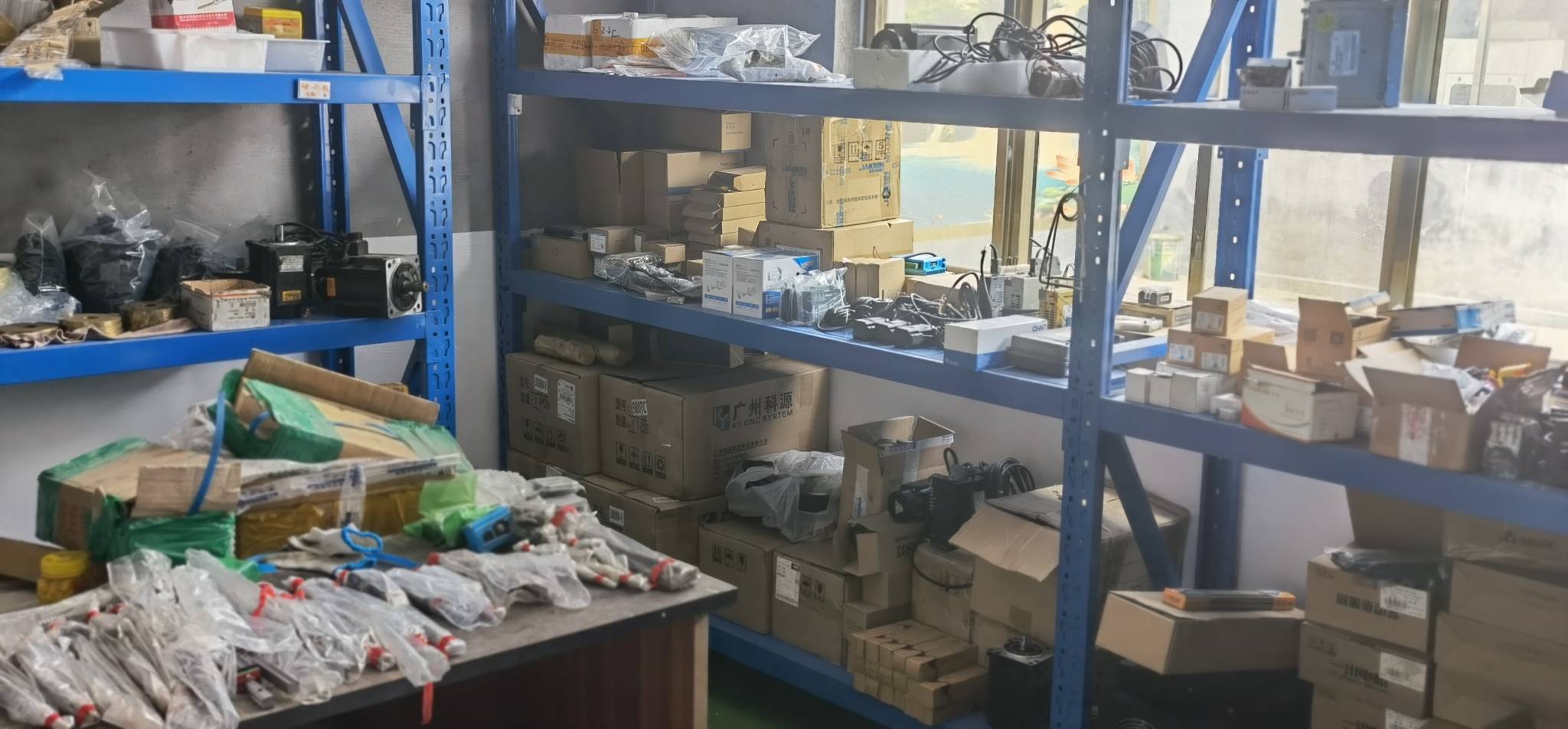

仓库一角

政府跟我混 · 发表于 2021-7-22 14:37:30

老猫兄发表于 2021-07-20 20:19/ ^1 K% b+ M9 i u9 z; ]+ L2 N
我的小五轴也晒一下

我喜欢天车的结构！更倾向于五轴。但是各种验证合理与否不知道，毕竟是diy
