0618小车床，z轴手动的开合螺母间隙非常大，这个要怎么解决？

阿倪 · 发表于 2021-7-8 16:40:19

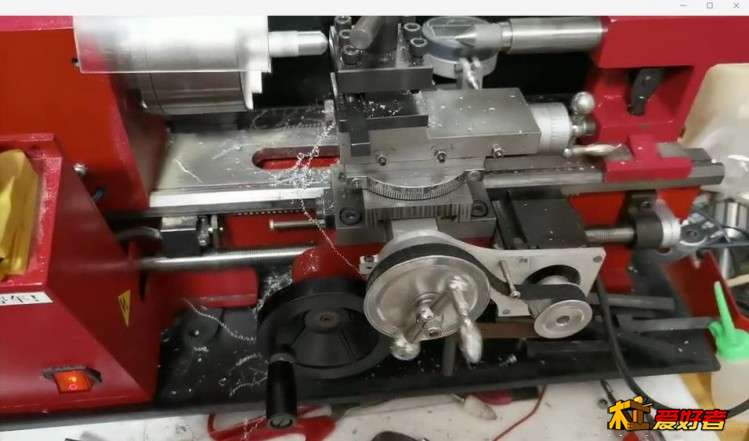

请教各位大神，我的西玛特0618小车床改了数控，z轴丝杠没有改滚珠，并且我还保留了数控和手动的切换。但是目前有个问题：就是z轴的开合螺母和丝杠的间隙很大，我打表测了一下，大概间微信截图_20210517155509.jpg

隙有0.78mm，这种要怎么换配件或者是否有精度更好的开合螺母来替代？

湖湖 · 发表于 2021-7-8 16:42:51

改双螺母消差结构。要么在 MACH3里设置回差

lsp5454 · 发表于 2021-7-8 19:29:06

那条皮带表示很无辜啊

菜刀崽 · 发表于 2021-7-8 22:45:46

那个间隙。。。。没法看啊，我就有一台。。。

好奇加奇 · 发表于 2021-7-8 22:47:38

以前我也把我的金工车改成数控的，也有这个问题，金工车床小拖板有双螺母消除回差，纵向走刀时回差达5毫米我用的是北京精雕做刀路时考虑误差就行。改造基成功但没有批量订单，只能闲
置。车单件的话编辑程序比手动车还麻烦。

MTComputer · 发表于 2021-7-8 22:53:37

这个手动, 數控切換原理是怎樣的

好奇加奇 · 发表于 2021-7-9 13:01:59

看到压着皮带的那颗铁钉没有，他这是拨下那颗钉皮带，松弛脱离齿合可以手动操作手轮，装上那颗铁钉压紧皮带，皮带齿合转为数控。:这是临时的皮带离合。

MTComputer · 发表于 2021-7-9 14:56:49

好奇加奇发表于 2021-7-9 13:01
看到压着皮带的那颗铁钉没有，他这是拨下那颗钉皮带，松弛脱离齿合可以手动操作手轮，装上那颗铁钉压紧皮带 ...

好像不是很理想 , 还有其他方式嗎

阿倪 · 发表于 2021-7-10 08:24:12

好奇加奇发表于 2021-07-09 13:01
看到压着皮带的那颗铁钉没有，他这是拨下那颗钉皮带，松弛脱离齿合可以手动操作手轮，装上那颗铁钉压紧皮带，皮带齿合转为数控。:这是临时的皮带离合。

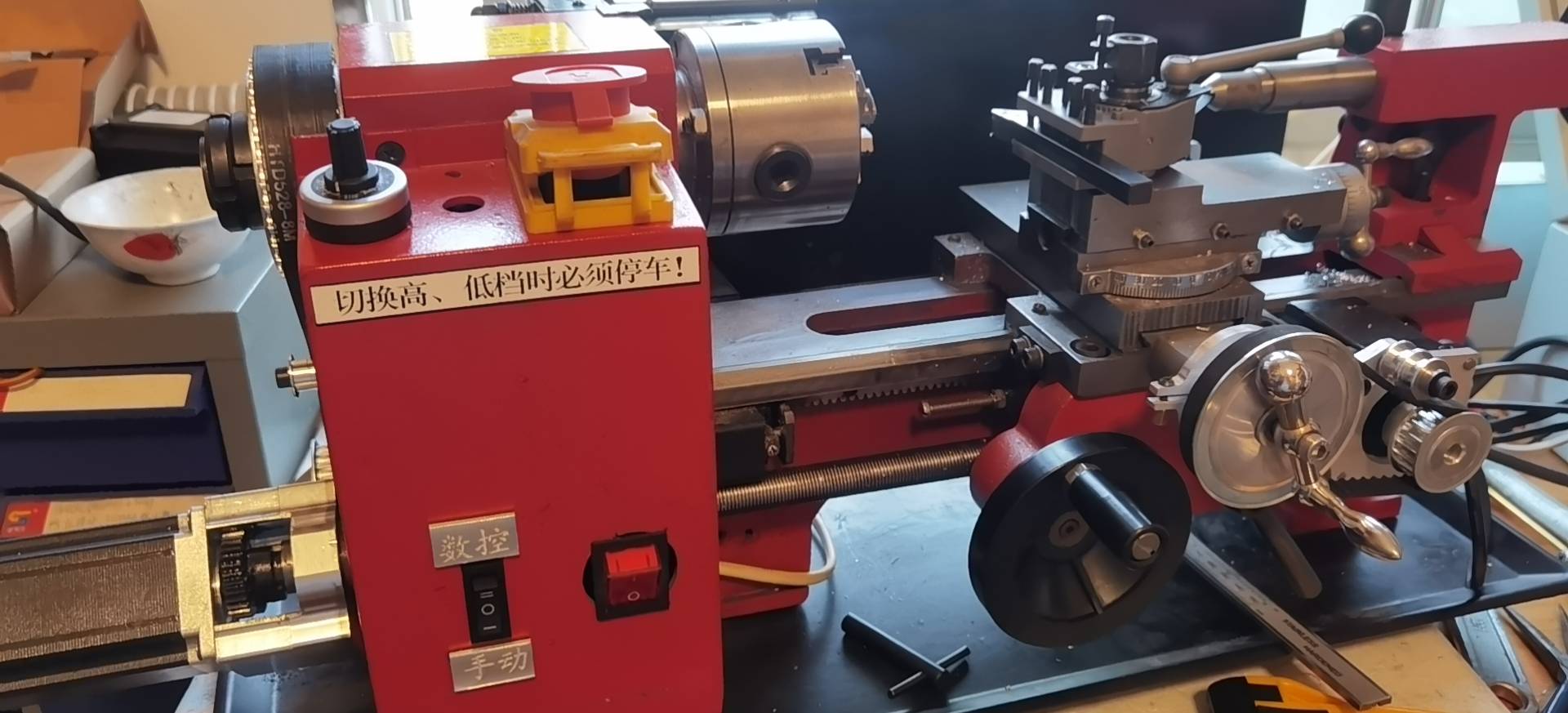

感谢大家关注，数控手动切换是靠一个开关，通电后x轴Z轴电机就处于数控状态，主轴和系统是另一个开关，主轴和系统通电后，数控开关才能通电或断开，主轴和系统通电优先于xz轴，实现数控手动切换。

hzg54 · 发表于 2021-7-10 09:04:15

代码做回差补偿，尽管我不会，但道理可行。
