分享凸轮分割器作A轴，简单实用

vincent321

ghw123 发表于 2021-07-07 22:09
请教这个三抓怎么调精度的?

, o/ w" b# F% L我也不懂哈。我这个也没什么好调的这个卡盘本身精度应该就是有几丝，我给凸轮分割器输出轴和安装卡盘后的卡盘外圆打表，都是没有跳动。就是加工了法兰，直接锁螺丝，其他啥也没动

来自苹果APP客户端

小晓筱

vincent321 发表于 2021-07-07 21:36
你这滚子凸轮后边还有一大坨是啥阿？带刹车么？

不是刹车，是手动第五轴，手动分度。我都没用过这个功能，要打表太麻烦了。

来自苹果APP客户端

vincent321

小晓筱 发表于 2021-07-09 07:27
不是刹车，是手动第五轴，手动分度。我都没用过这个功能，要打表太麻烦了。

再装个电机不是变5轴了

来自苹果APP客户端

MTComputer

ghw123 发表于 2021-7-7 22:09
请教这个三抓怎么调精度的?

+ n" X7 a/ H+ x. e出 厂 什 么 精 度 就 什 么 精 度 .
. n; a( C3 j- H
' _' \1 k1 Q% B$ D# |+ E1 q, H/ b裝 夾 精 度 , 边 打 表 边 用 錘 子 敲 .
4 W: L' y! j% b+ T* C

湖湖

vincent321 发表于 2021-7-7 15:40

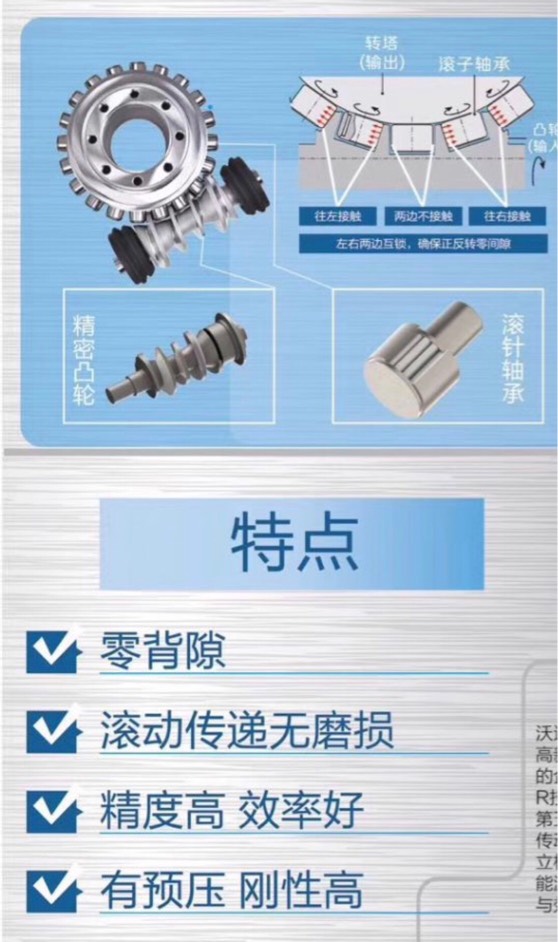

  ^1 J/ |, O$ E2 J; }  \内部是这样的，网上找的图

5 i" M' v1 Y; _/ i5 K: r4 x+ m就是个蜗杆减速机么。。。。。

vincent321

湖湖 发表于 2021-07-09 19:28
4 X, n; p+ G1 S  b: m' U; ?就是个蜗杆减速机么。。。。。

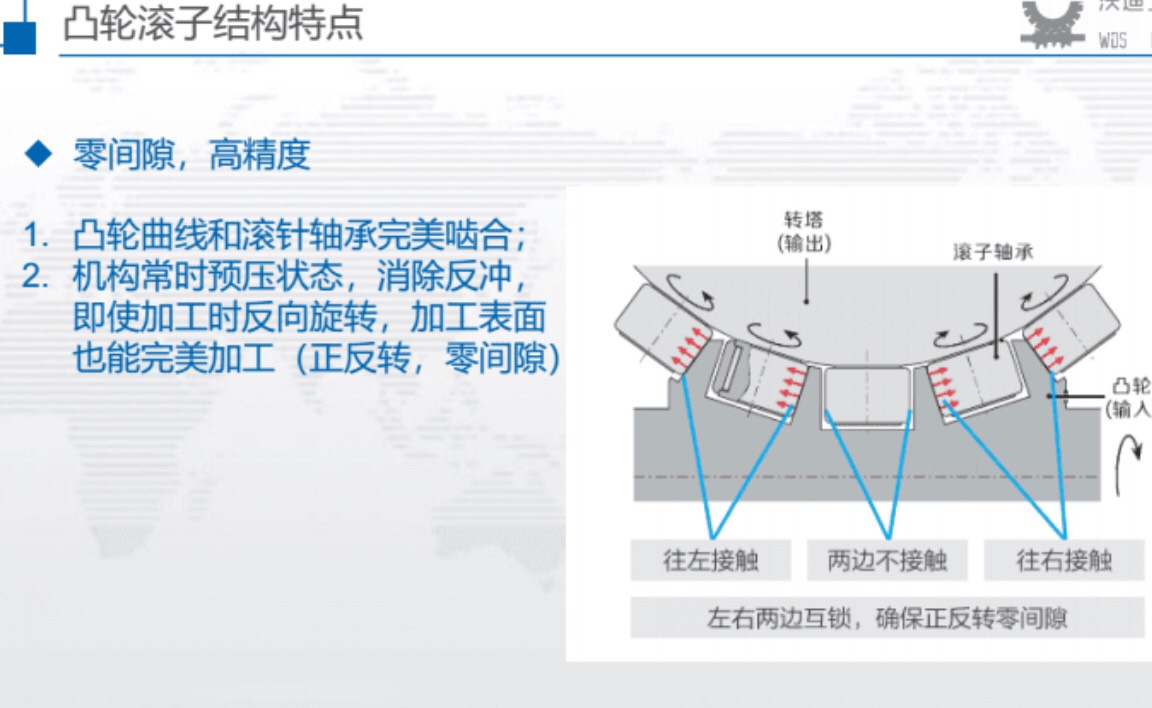

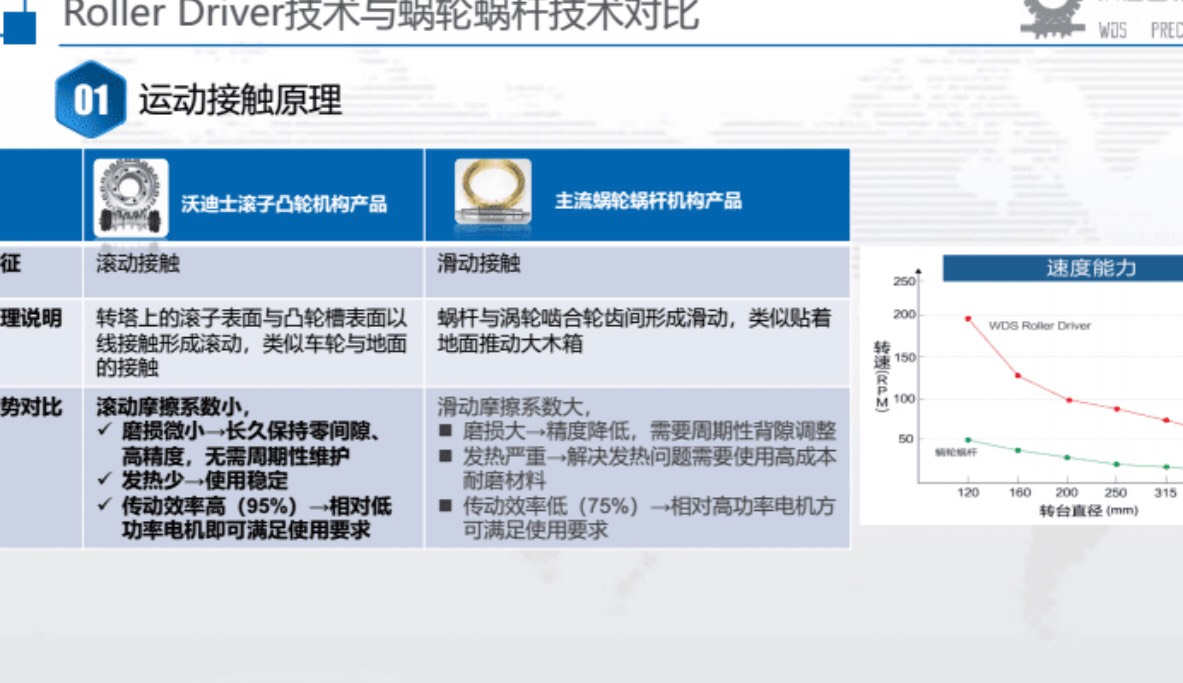

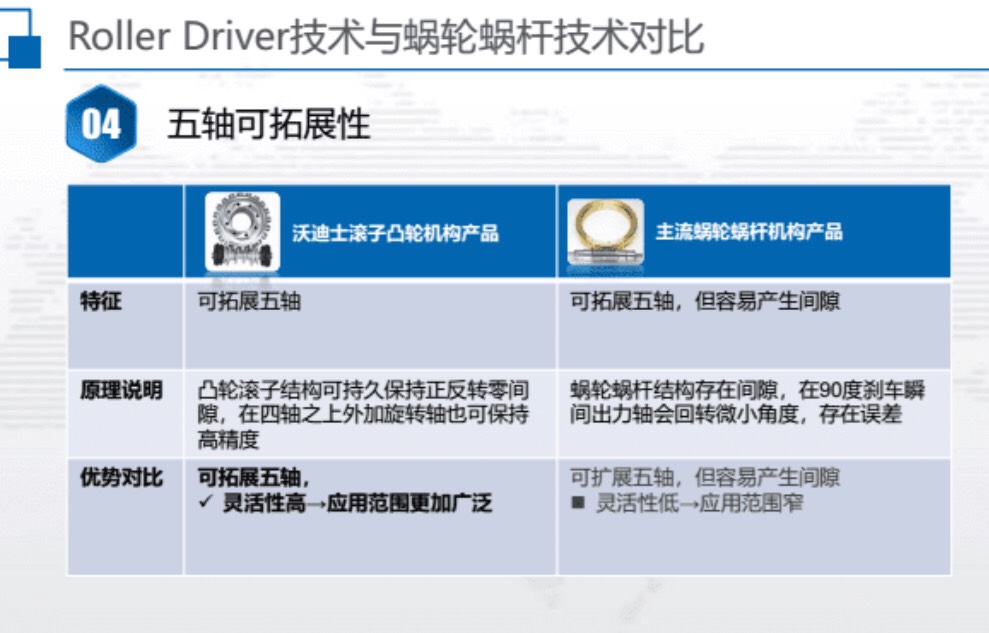

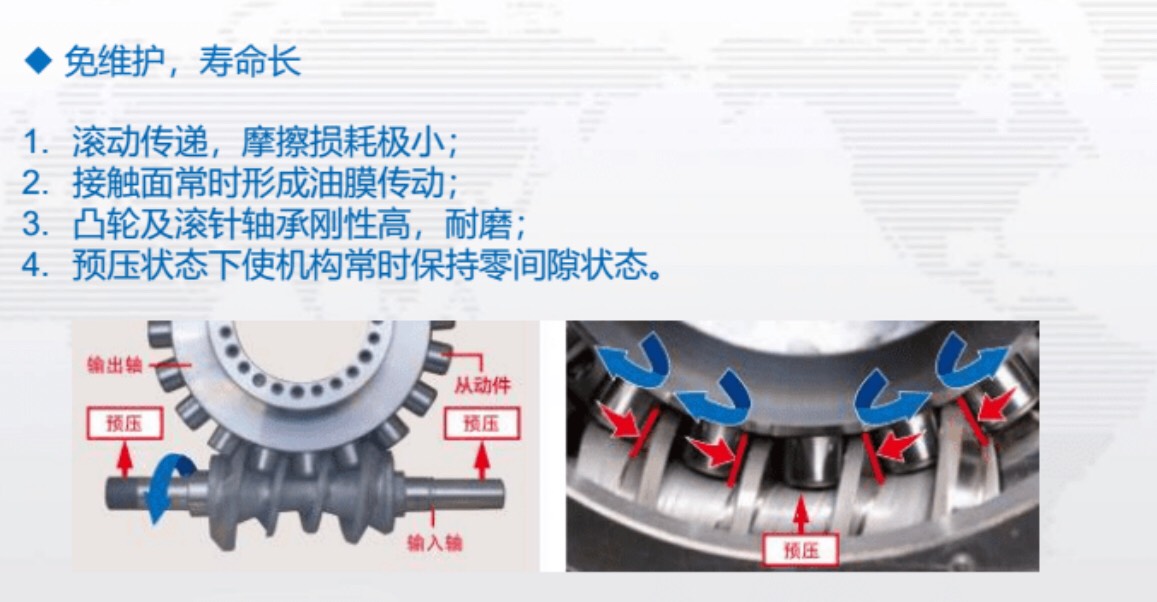

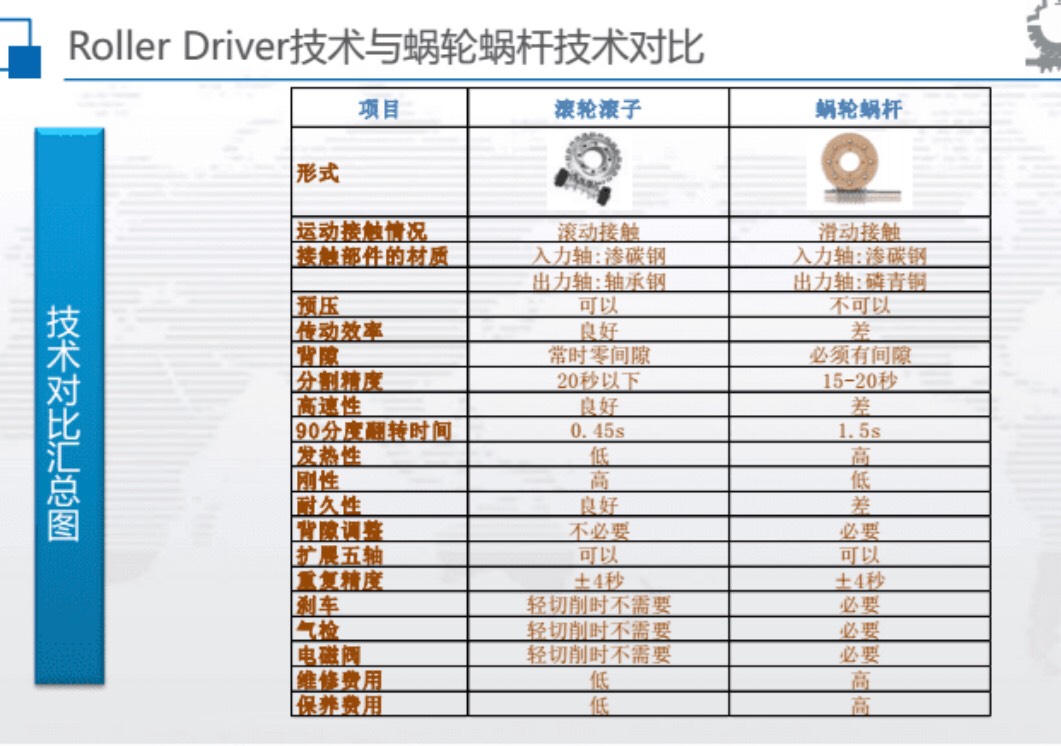

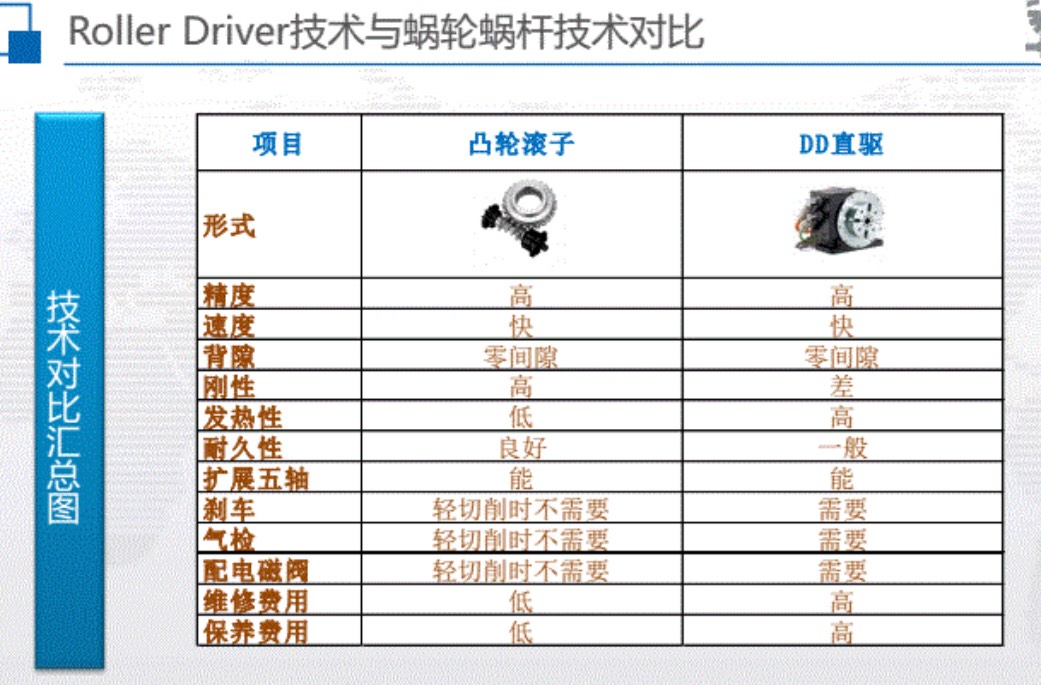

看资料介绍，差别在滚子轴承那。

来自苹果APP客户端

vincent321

; O* `3 _: U, s0 r/ J- V- ~, j$ R
; E) B5 G' ]6 c1 O

( k1 m) f8 M$ O" A0 ^

/ P( A" M+ ]* X, E* _
0 L4 n( Z+ n+ \9 F' ]

, K" U  Y4 D9 T0 X2 n

来自苹果APP客户端

湖湖

vincent321 发表于 2021-7-9 21:47

% e0 G; f4 k; ^. A& ^不错 刚性很好 。结构紧凑  可以考虑

湘北七哥

我也装了一个这个  看见很多工业机器在用这种结构的   反正不管怎么着   人家工业能用   我业余玩玩精度再差也能满足    只是我的入轴很吃力手拧不动   我给上了个短86驱动  只是我没技术调卡盘精度

天雨001

多少钱呢？感觉这个不错

来自安卓APP客户端

天雨001

上连接看看

来自安卓APP客户端

冲哥哥2013

天雨001 发表于 2021-7-11 15:51
& l8 O- F' ^) \上连接看看

我有两个要不要搞一个？自己留一个
+ M6 {: v6 H7 r, H
+ J7 b) G! \, _* T, \

vincent321

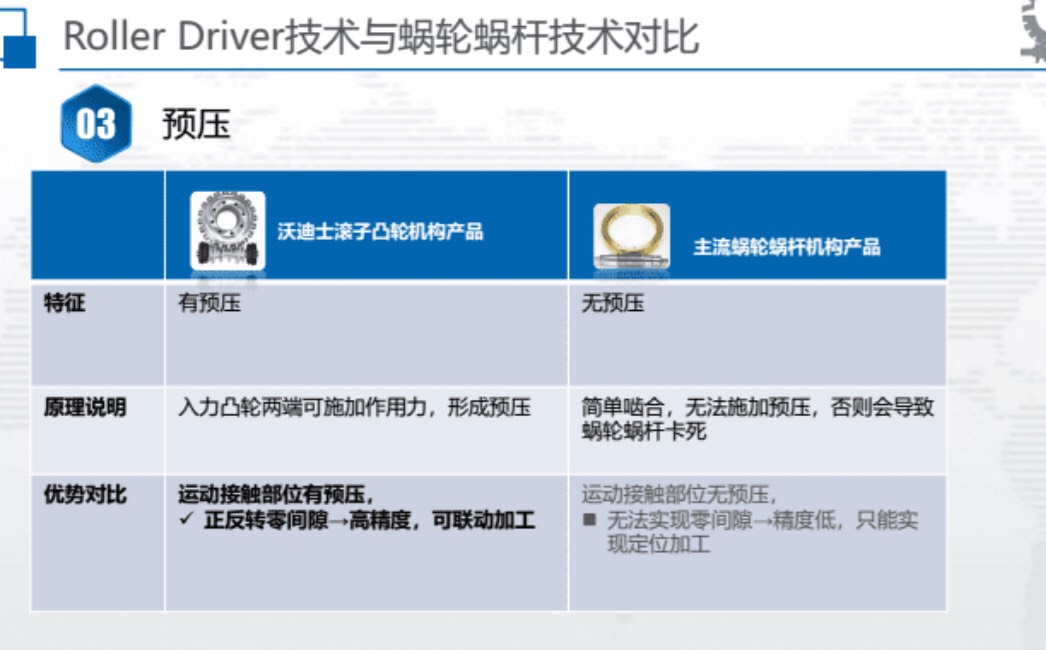

入力轴紧应该正常的，有预压。我的凸轮减速机没有什么精度误差，整机有2丝左右跳动应该是卡盘的原因，这卡盘本身精度也是有几丝的，也调不了吧？

来自苹果APP客户端

vincent321

天雨001 发表于 2021-07-11 15:51
  e3 Z1 X8 r) x* s' i多少钱呢？感觉这个不错

% H2 k* l5 J* Y! I' k) n闲鱼很多搜凸轮分割器，我这款品牌是德士。一定得买360度旋转的，不要几工位那种

来自苹果APP客户端

冲哥哥2013

我的是台湾潭子360度的
