再次请教 松下A5驱动器和维宏卡53B如何连接

干柴烈火

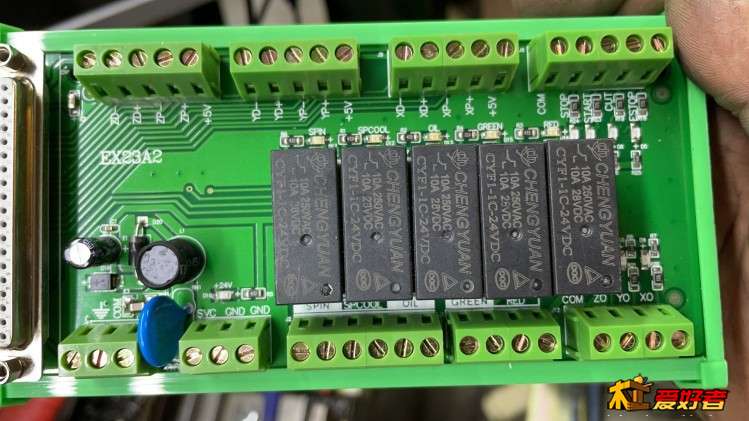

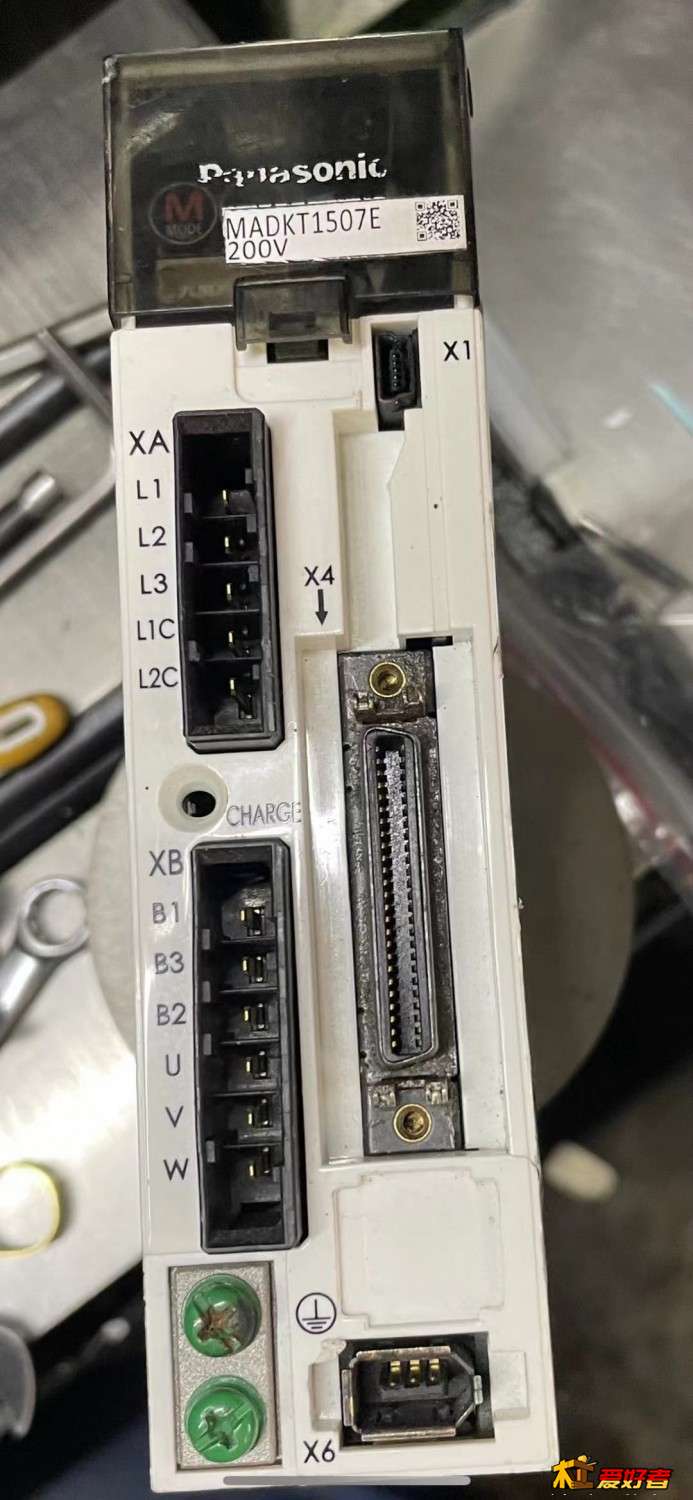

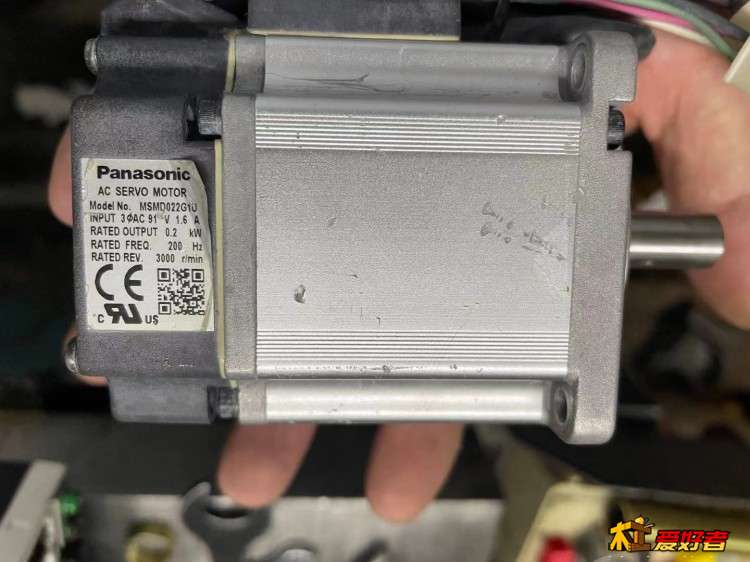

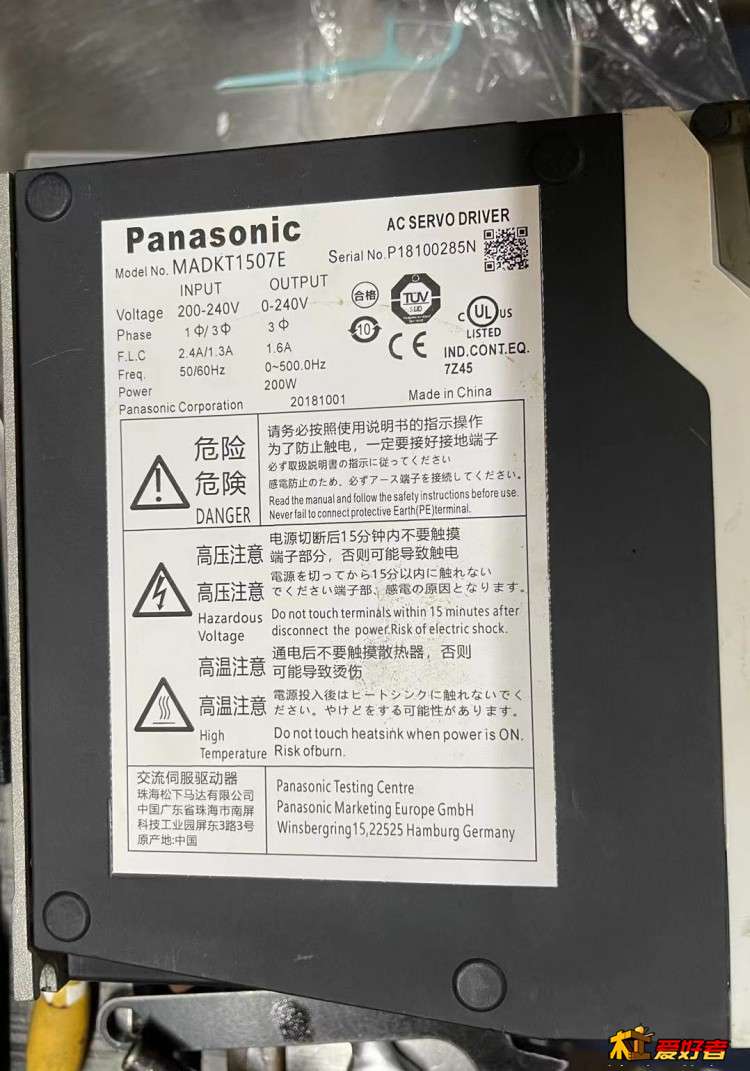

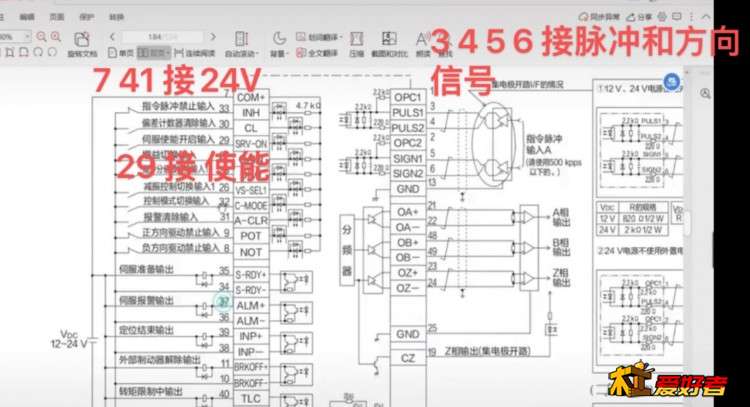

上次的安川伺服，没有折腾起来，于是心一横，再买了套松下A5 的200W套件，这次卖家配了中文说明书，但因为一本包括了A5全系列的东西，看的我晕头转向，各种折腾后，总算得到个据说可靠说法，说驱动器上那X4的50针插座，里头接7根线，就可以使用，问题就来了，3 4 5 6这四根线接维宏卡连接板 脉冲和方向 四根线，我能理解，说7 41 接 DC24v我也理解，可29号接使能，晕，我维宏连接板上好像没有这个输出的吧，我改怎么接呢？ 请各位兄弟援手指点迷津，麻烦兄弟们啦。江湖救急啊~ 同时请教一下，伺服驱动器，一般设多少个脉冲电机转一圈？我原来步进驱动器里，设800个脉冲电机转一圈。现在还设800,会不会太少？

esee

29接直流24伏的0伏，就是地

haiout

看搜我帖子，A6的，应该差不多

干柴烈火

esee 发表于 2021-7-4 19:07
29接直流24伏的0伏，就是地

感谢兄弟热心指点，问题解决了

干柴烈火

haiout 发表于 2021-7-4 20:00
看搜我帖子，A6的，应该差不多

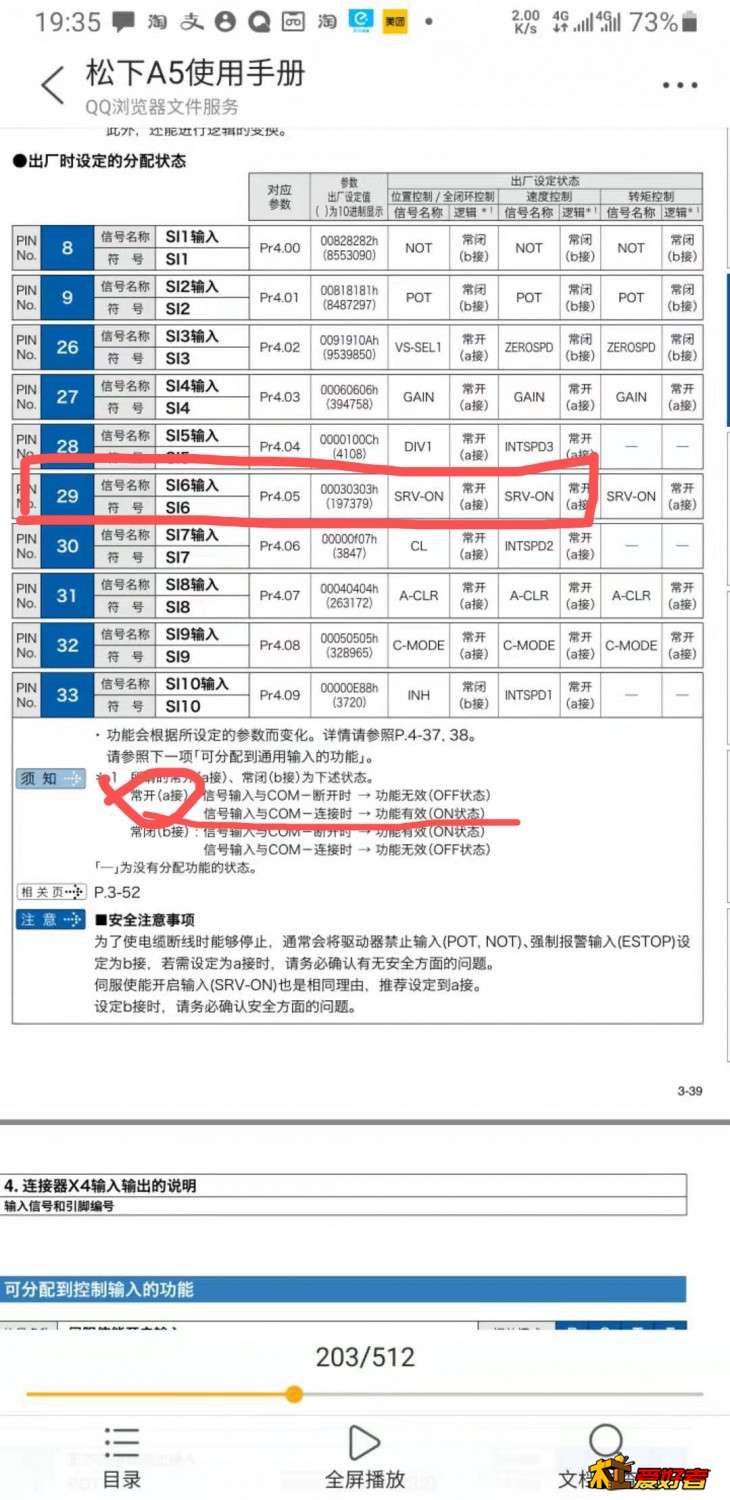

感谢兄弟热心，刚才看了您的帖子，A5和A6真的挺接近的，就是脚位有点区别，太感谢啦，说明书里也找到了这块的图纸和说明，再次谢谢，对了，您帖子里，我提了几个问题，望帮忙解惑

干柴烈火

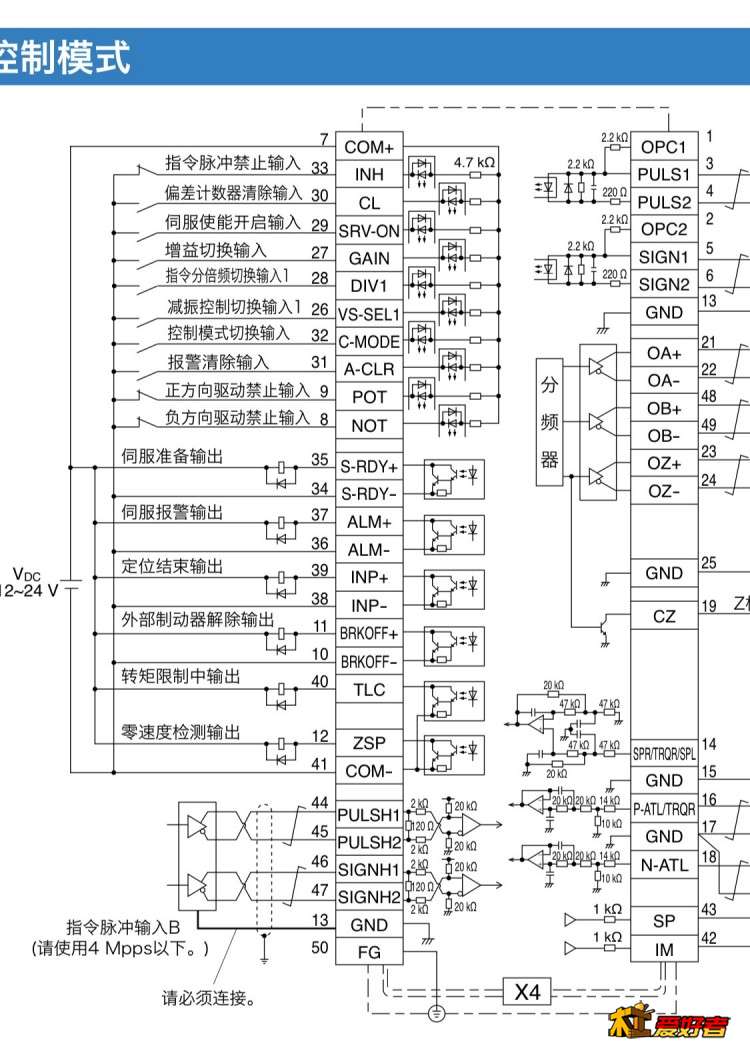

上图29脚位和41com- 脚位通过一个常开开关连接，联通开关就是使能开启。

taohuajun

啦NDQwMDZDOUM=
复制这段内容后打开百度网盘App，操作更方便哦。
链接：https://pan.baidu.com/s/12xkJeJVoT1xepF9uw6ACfA
提取码：H2V3

干柴烈火

taohuajun 发表于 2021-7-4 22:33
啦NDQwMDZDOUM=
复制这段内容后打开百度网盘App，操作更方便哦。
链接：https://pan.baidu.com/s/12xkJeJVo ...

谢谢啦

taohuajun

干柴烈火 发表于 2021-07-05 00:04
谢谢啦

网上说明书都有去产品官网，电机和维宏卡，

WWL1215

很多年前玩过国产伺服电机，电机编码器分辨率是2500 线的话，电子齿轮1:1电机转360度需要10000个脉冲

18058309818

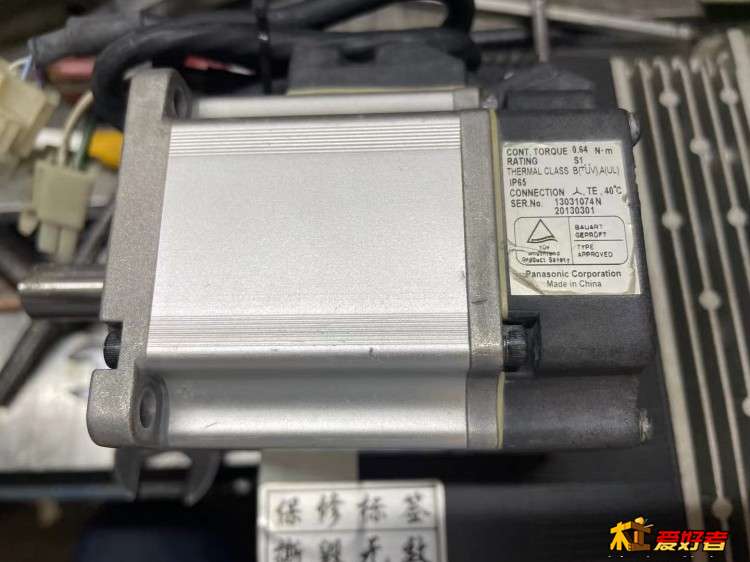

lz，松下和安川的电机安装位接口有点不一样噢
