请教个A轴设置问题

zjzj007

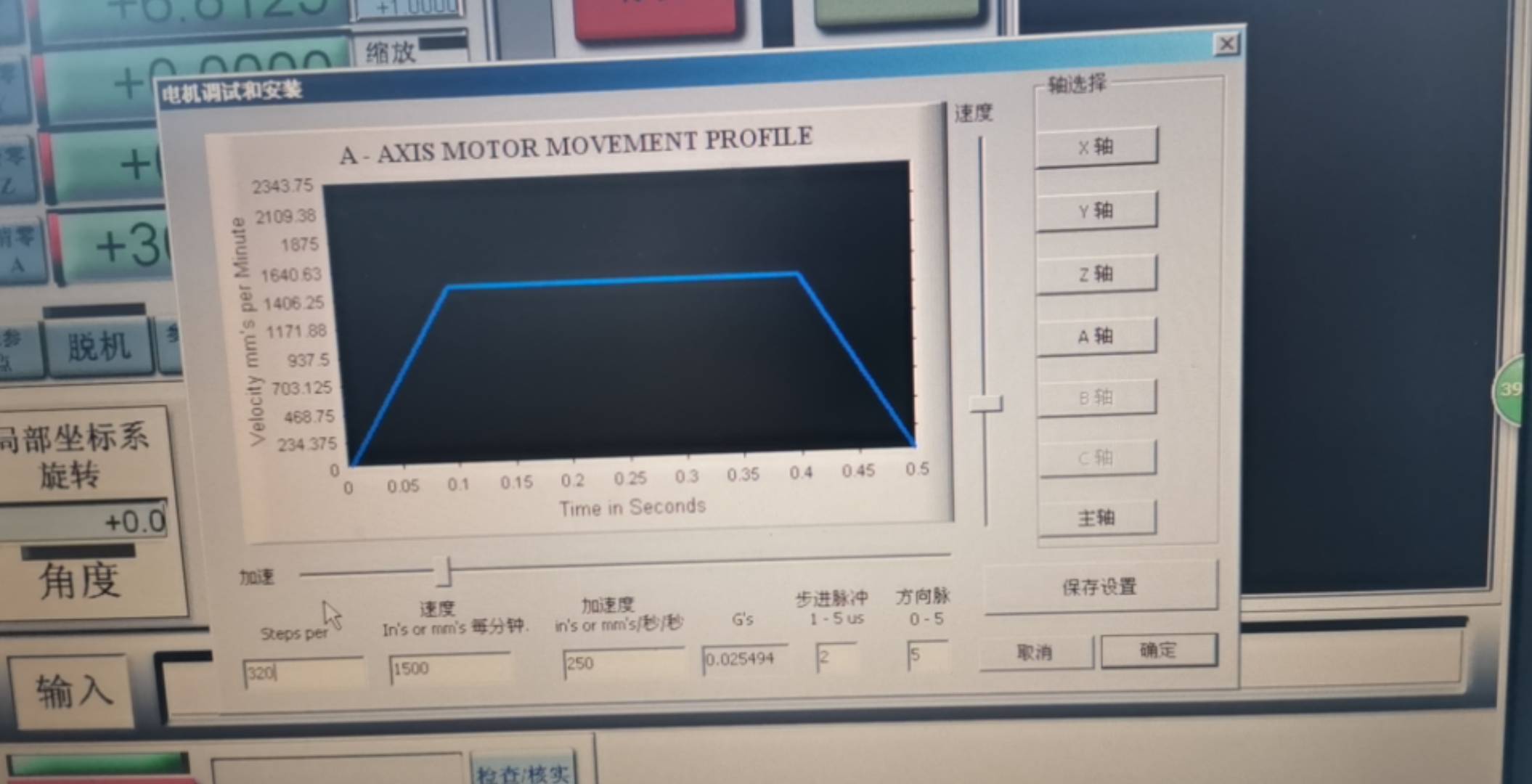

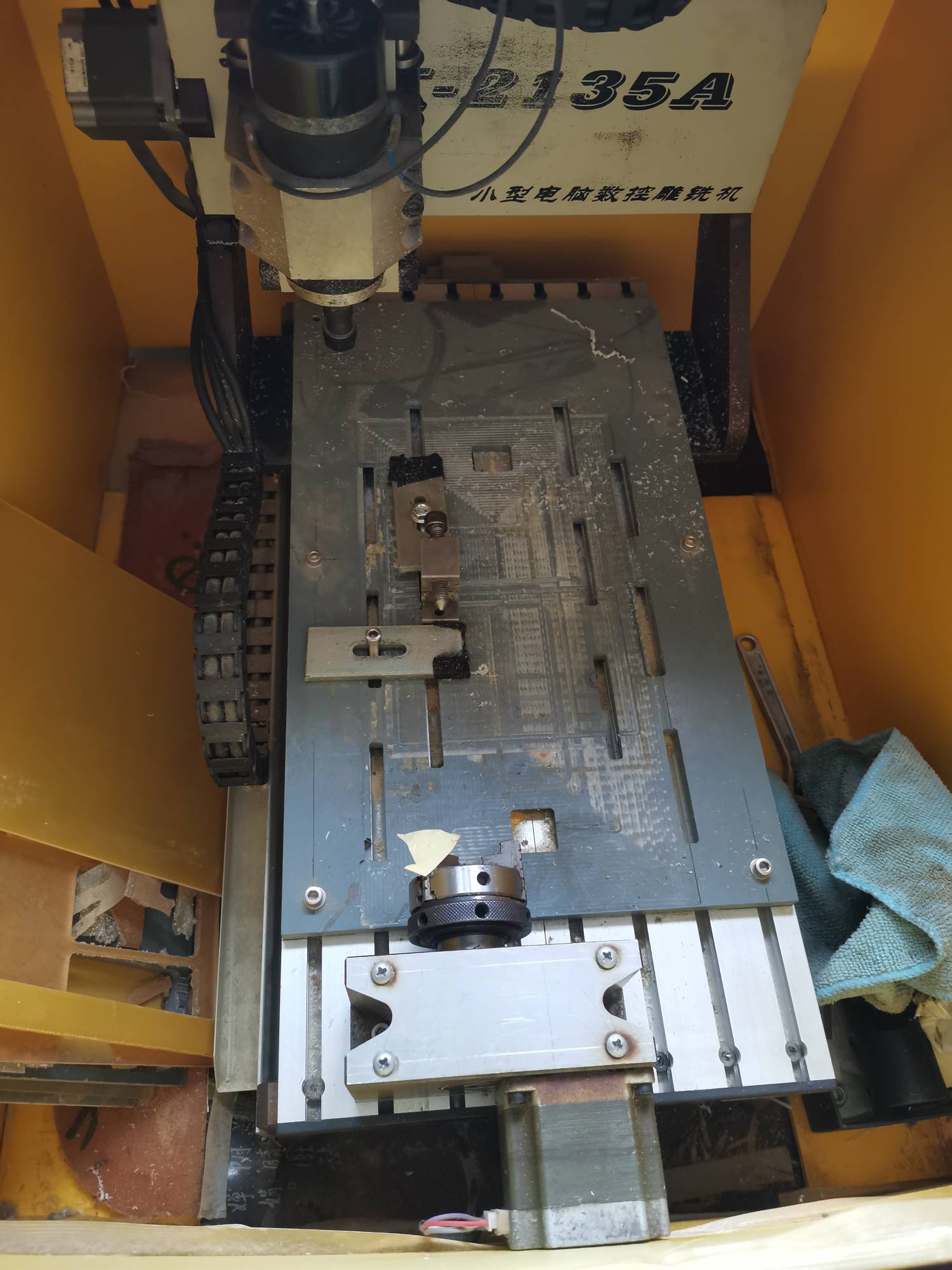

我2010年买了台四轴雕刻机，最近想学学A轴的使用，但因为购机年代久远，卖家也忘了减速比和细分值。我在MACH3里A轴手动输入A30，A轴会旋转一圈，我的MACH3里A轴设置如截图。请教大家，STEPS PER这个值该如何调整才是正确的？谢谢大家。

问情天涯

输入26.66666试试

nini21800

输入266.66666667看看，不对再改。

zjzj007

问情天涯 发表于 2021-07-04 14:40
输入26.66666试试

谢谢，试了，A轴转一圈，MACH3显示走3度

77318

STEPS PER（单位脉冲）＝200X细分X减速比/360
200（一圈整步脉冲，360除以1.8度步进电机） 乘细分     乘减速比     除360
现在要看步进电机 多少度。自己在数一下 两个齿轮的齿数

zjzj007

nini21800 发表于 2021-07-04 14:46
输入266.66666667看看，不对再改。

谢谢，输入266.66666667后，A轴转360度，MACH3显示大概36度

zjzj007

77318 发表于 2021-07-04 15:02
STEPS PER（单位脉冲）＝200X细分X减速比/360
200（一圈整步脉冲，360除以1.8度步进电机） 乘细分     乘减速比     除360
现在要看步进电机 多少度。自己在数一下 两个齿轮的齿数

谢谢您，到最后实在不行，我再去数齿

zjzj007

77318 发表于 2021-07-04 15:02
STEPS PER（单位脉冲）＝200X细分X减速比/360
200（一圈整步脉冲，360除以1.8度步进电机） 乘细分     乘减速比     除360
现在要看步进电机 多少度。自己在数一下 两个齿轮的齿数

我现在不知道电机的细分值，不知道该怎么查该值

MTComputer

10 几 年 后 才 拿 出 來 用 哈, 加 潤 滑 油 了 嗎

nini21800

zjzj007 发表于 2021-07-04 15:32
谢谢，输入266.66666667后，A轴转360度，MACH3显示大概36度

是不是用英寸做为单位了？

nini21800

zjzj007 发表于 2021-07-04 15:32
谢谢您，到最后实在不行，我再去数齿

A输入360刚好走一圈，脉冲就对了。

zjzj007

MTComputer 发表于 2021-7-4 16:50
10 几 年 后 才 拿 出 來 用 哈, 加 潤 滑 油 了 嗎

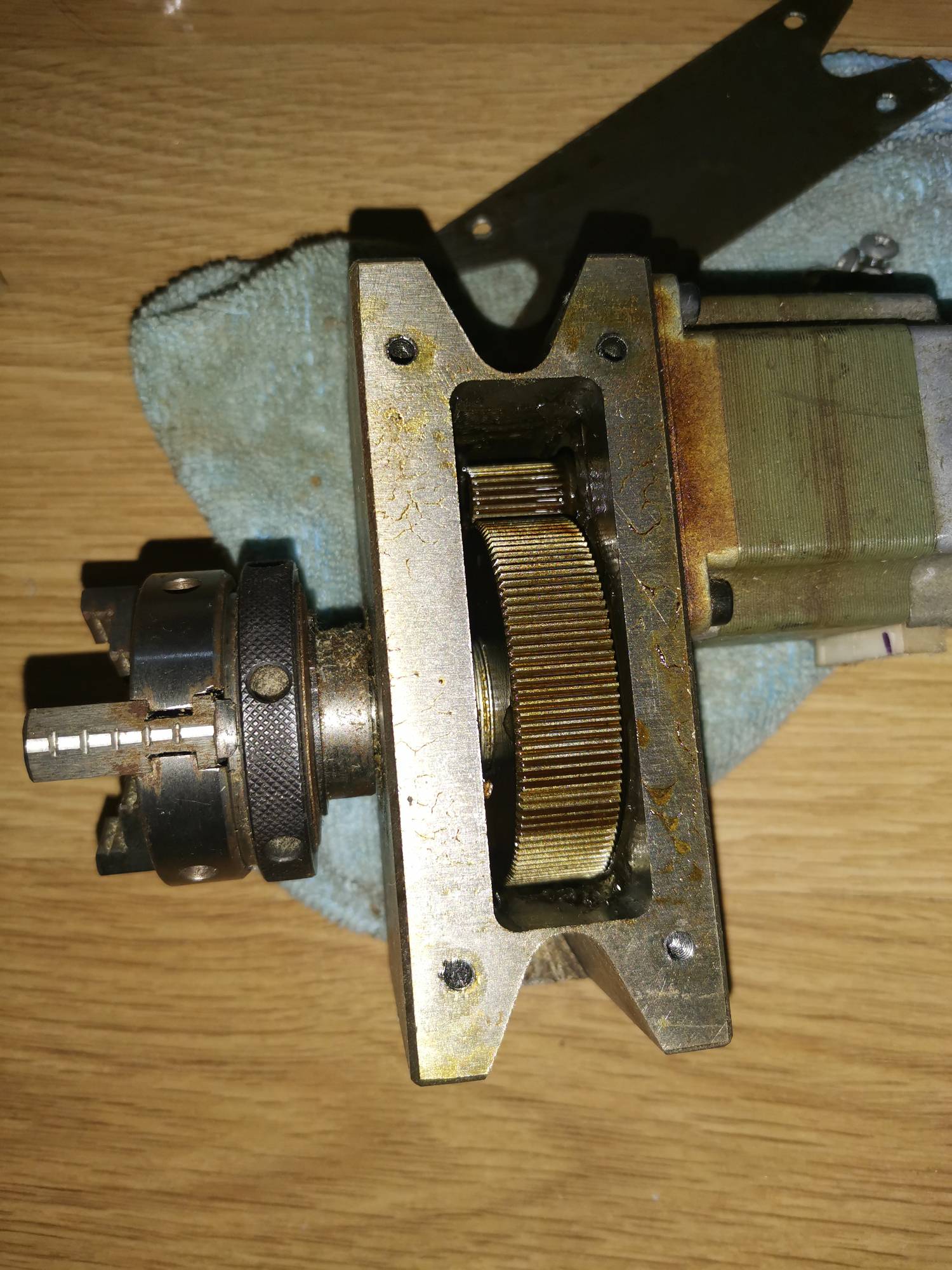

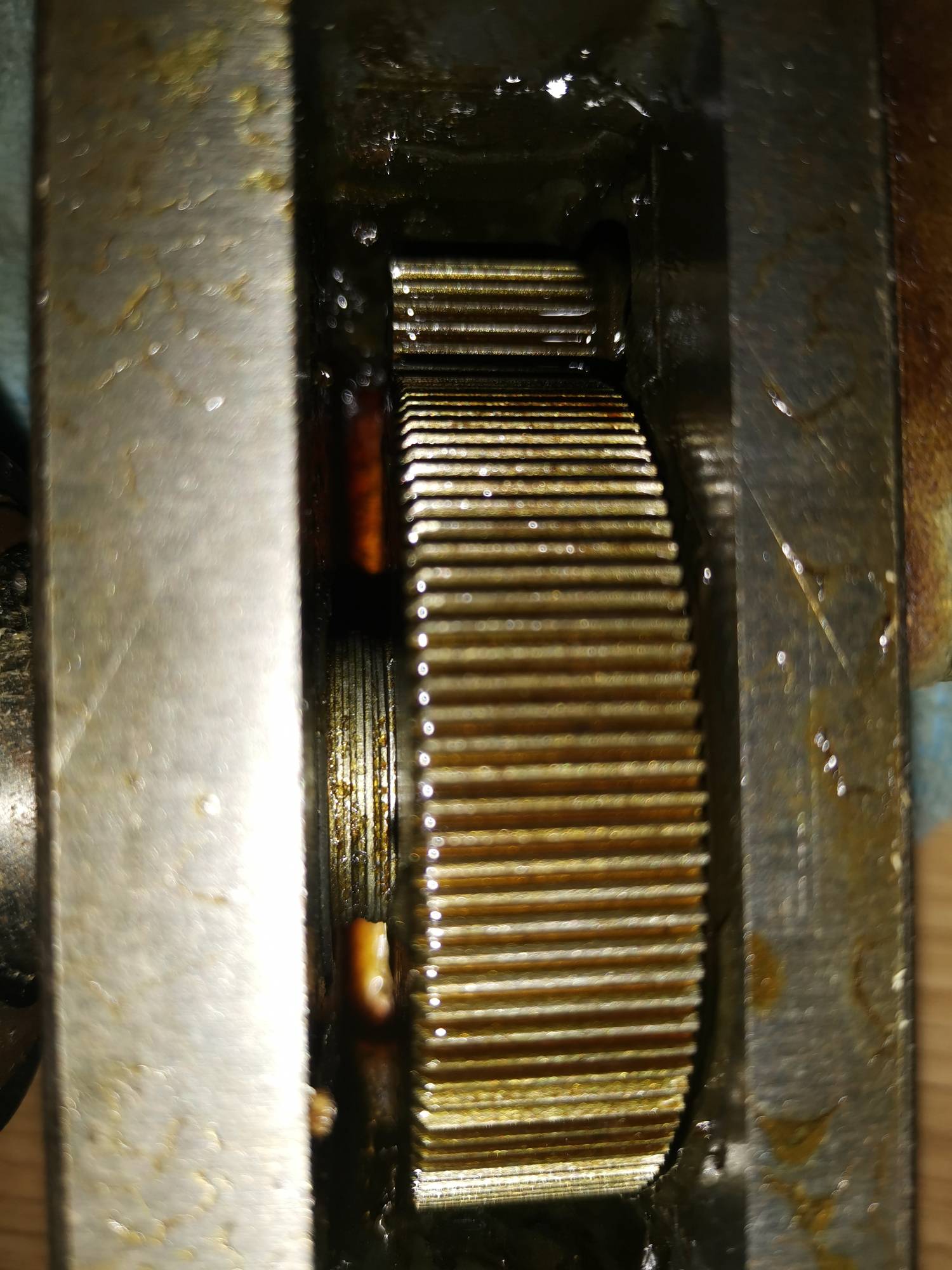

是呀，一直不会玩A轴，刚才往齿轮箱里加了点白锂润滑脂

zjzj007

nini21800 发表于 2021-7-4 17:08
A输入360刚好走一圈，脉冲就对了。

这个我知道，只是不知道脉冲数是多少，A轴刚好走一圈呀

zjzj007

nini21800 发表于 2021-7-4 17:04
是不是用英寸做为单位了？

肯定是厘米，我前两天还用三轴雕刻面板来着。

冲哥哥2013

那就2666.66666
