更换主轴

木工——小学徒 · 发表于 2021-7-2 14:55:38

   自己用了十余年的雕刻机，因主轴是博士版电摩，加工时噪音大，力量不够，粗雕分层最多3mm一层，稍大一点的加工幅面，时间特长，因此去年以来一直想将主轴换成水冷电机。    经过浏览论坛里的帖子，网上拍下了主轴、变频器及水泵等，这几天陆续到了，等到动手走线时才发现不是自己想象的那么简单，由于当时买雕刻机时，所配的维宏卡只有一个主卡，没有端子板，控制器也是一个电脑机箱所改，与现在的水冷主轴雕刻机有很大不同，经与卖家沟通，卖家给出的解决方案是，在此基础上还得要配一个驱动器，（我现在所用的控制器即是卖家所说的驱动器，卖家不知道怎样接线）再按卖家给的布线图接线。

   按以上方案，我实际上要更换全部的控制部分：
   首先是主轴，变频器，水泵，这已经买到；
   还得购买驱动器（专家建议杰美康2DM860），我还另得买一套带端子板的维宏卡。

   如此一来，机器是可以工作了，换下的部分实在觉得浪费，也与初衷差异很大。

   静下来想想，或许可以这样安排：
   维宏卡、控制器不变，只将主轴换成水冷电机，主轴电源及转速则由变频器提供，这样，主轴只能象之前的电磨一样，用一个速度加工，不知这个想法可否行得通。

附更换前后的工作示意图：

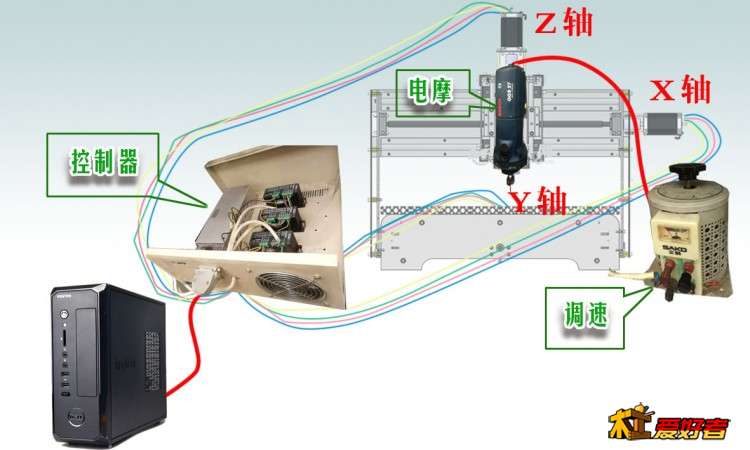

这是之前的工作示意图

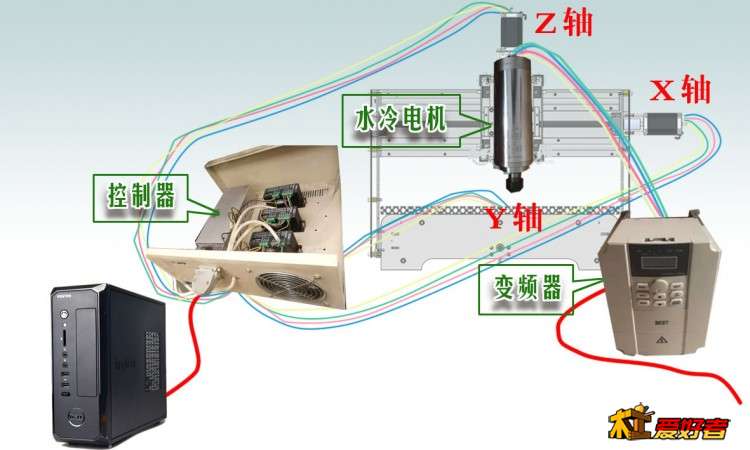

这是更换后的工作示意图

请各位高手指教、指正，先谢谢了
