老有人问 MACH3 怎么 改激光控制器 。其实 M3根本不用改 。因为激光 雕刻机需要的 功能 M3 都有 甚至比那些所谓的专业激光雕刻机 还方便 。
激光雕刻机 代码里要用到 M7 M8 还是 撒的 开关指令 。其实 MACH3 都不用 也不用特别去找激光编程软件 。也可能是 太简单了 所以到现在 也没人开发个 MACH3 激光雕刻的版本。
简单说 就是 用 Z轴的 方向 信号 。
具体说 有 几步 。

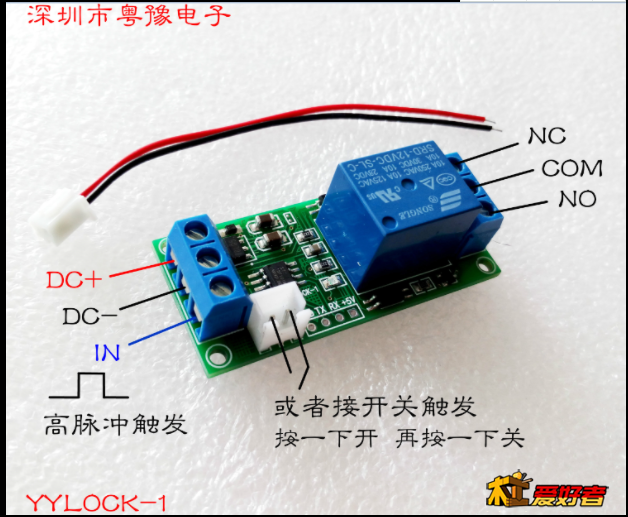

买个继电器模块 大概1~20块钱
就是这个玩意 。DC+ DC- 是继电器需要接的电源 5~24V 都可以 无所谓。
IN 是信号输入 那么 这个信号 从 MACH3 的Z 轴方向 DIR 端子接过来 。 但是要注意 。
步进电机改变方向 原理是这样的 。 当DIR端子没电的 时候 电机持续往1个方向旋转 （正转还是反转 看你怎么接的4根电机电源线） 需要改变方向的时候 DIR端子会提供1个 持续的电流 只要 这个电流不断 电机 就会持续反方向旋转 。 也就是说 Z轴方向端子的电流信号是持续的 。你把它接 继电器的 IN 输入就行 。正负好像都行 。 我到没注意 反正接上 就行。
但是要注意 先找到 Z轴 往那个方向旋转 DIR端子有 电流。 如果反了 就把步进电机 4根线其中2根换下 。
要做到 Z轴 往下走 DIR 才有信号 。往上走 没信号 。这个是一定要 确定的 。
也就是说 往下走 DIR 提供信号给 继电器 接通激光发射器的电源 。往上走 没有信号 继电器 就关闭激光头电源。

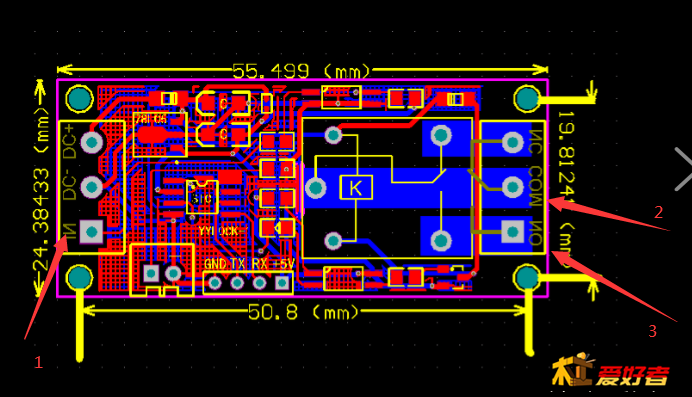

1 是 Z轴方向信号输入 。 2 是激光发射器 电源 正极12V 接入 也就是 COM 那个端子， 3是正极输出 到激光发射器 也就是NO 那个端子。
建议 在2 或者 3 中间 在加个 简单的 手动电源开关 。 当你不用的时候 可以关闭掉 激光功能。 当然 也可以接继电器的 电源上 。继电器没电 ，激光发射器也 没法有电。

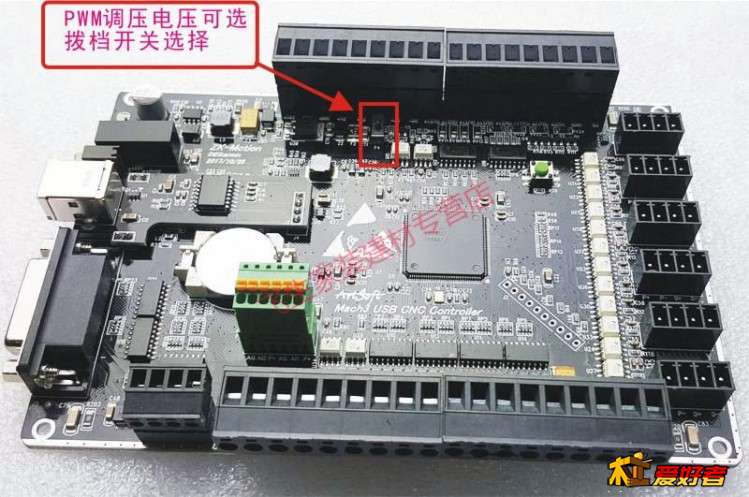

至于激光 功率 有的 MACH3 系统卡 已经考虑到 激光控制 0-5V PWM 信号 。可以调线的 。但是 我们往往是 CNC 激光两用的 就不用管它了
0-10V 其实也可以 没事的 。激光雕刻机的控制器 一般都能承受 0-10V 。无非是 在 M3里如果用激光雕刻 你要减半 。比如你设置 主轴24000转 。那么激光雕刻的时候最大速度控制在 S0-S12000。 别改设置的 24000啊 。 在代码里把转速改了 就行。界面里也可以。
这就行了 。你要激光雕刻的时候 编程用黑白图 比如刀具雕刻深度设置 0.1 。 反正Z 就除了 上就是下 。 下就打开激光发射器 上就关掉 。 什么M7M8 都不用 。也不用 修改G代码。 Z 轴么 0.1来说 跟没动差不多 。当然 你要 爱护机器 就把Z轴 电机的驱动器 和激光发射器的 电源线 接个切换开关 。 CNC 雕刻的时候 激光关掉 ，激光的时候 Z 轴驱动器关掉 。
M3 这个办法是最简单的 其实 比那些激光雕刻系统还简单 。这也是为啥 M3的 板卡商重来不开发个激光功能的 原因 。没必要 。傻子才需要专门搞个功能 ~~~其实 这个办法 所有CNC 系统都可以用 。也就不用在 特别去搞了 ~~
当然 你要玩激光雕刻 想雕灰度的 可以尝试 在编程的时候 加大 Z轴雕刻深度 。 因为激光是需要对焦的。Z轴不同高度 对焦是不同的 。说不定 能 雕出灰度效果。当然速度也很重要 因为激光雕刻其实是速度很快的 。 你的 机器最好能跑 F5000~F10000 哈哈哈哈 要不你怎么改 也雕不出灰度效果 。
希望以后再没人问这个 问题 ~~~问了 也懒的说了
|
