制作第一个木工辅助工具 - 台锯推板

jettwu · 发表于 2021-6-27 12:18:52

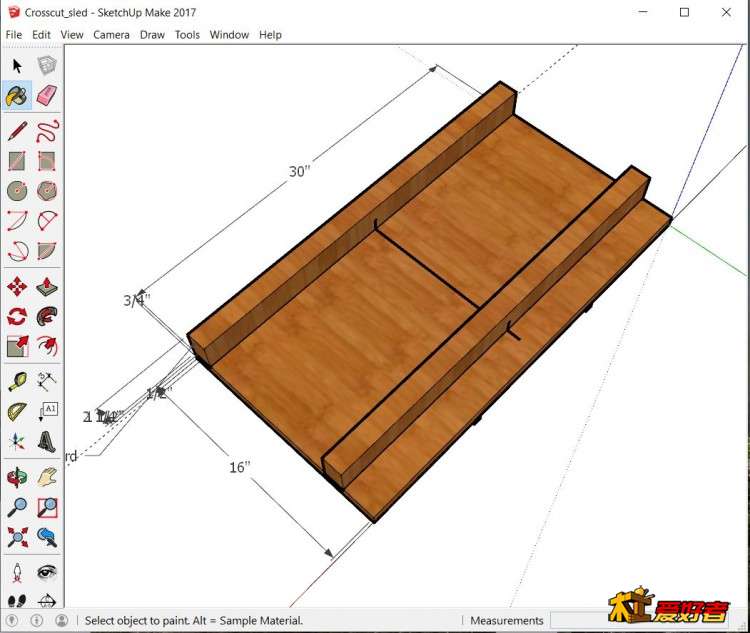

新手木工，跟着网上教程制作的第一个木工辅助工具首先，在草图大师上简单建模，最终版还是稍微改进了一下

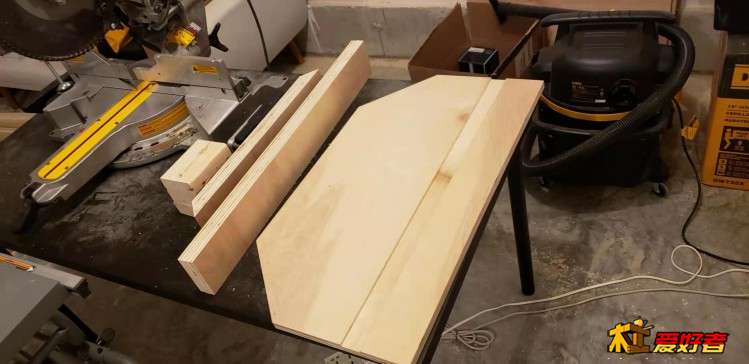

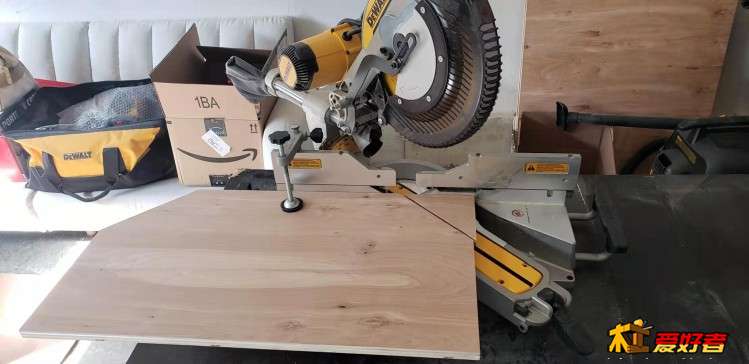

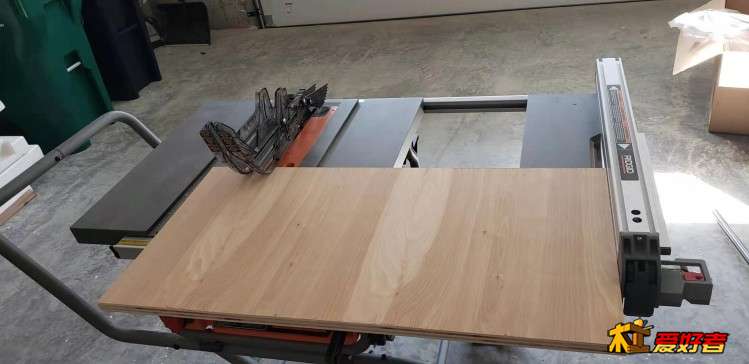

材料主要用的是0.75 英寸（1.9cm）的胶合板，用台锯和斜切据切割板子大小

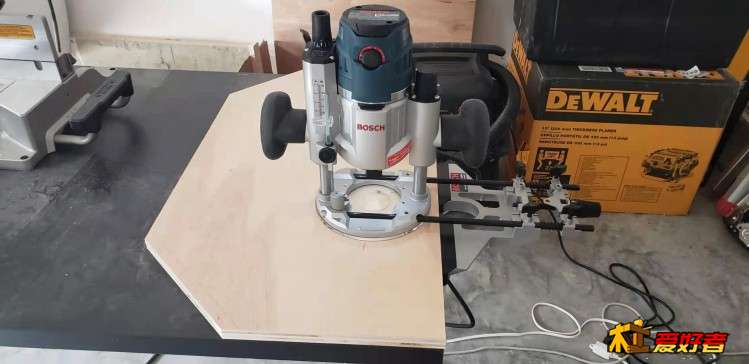

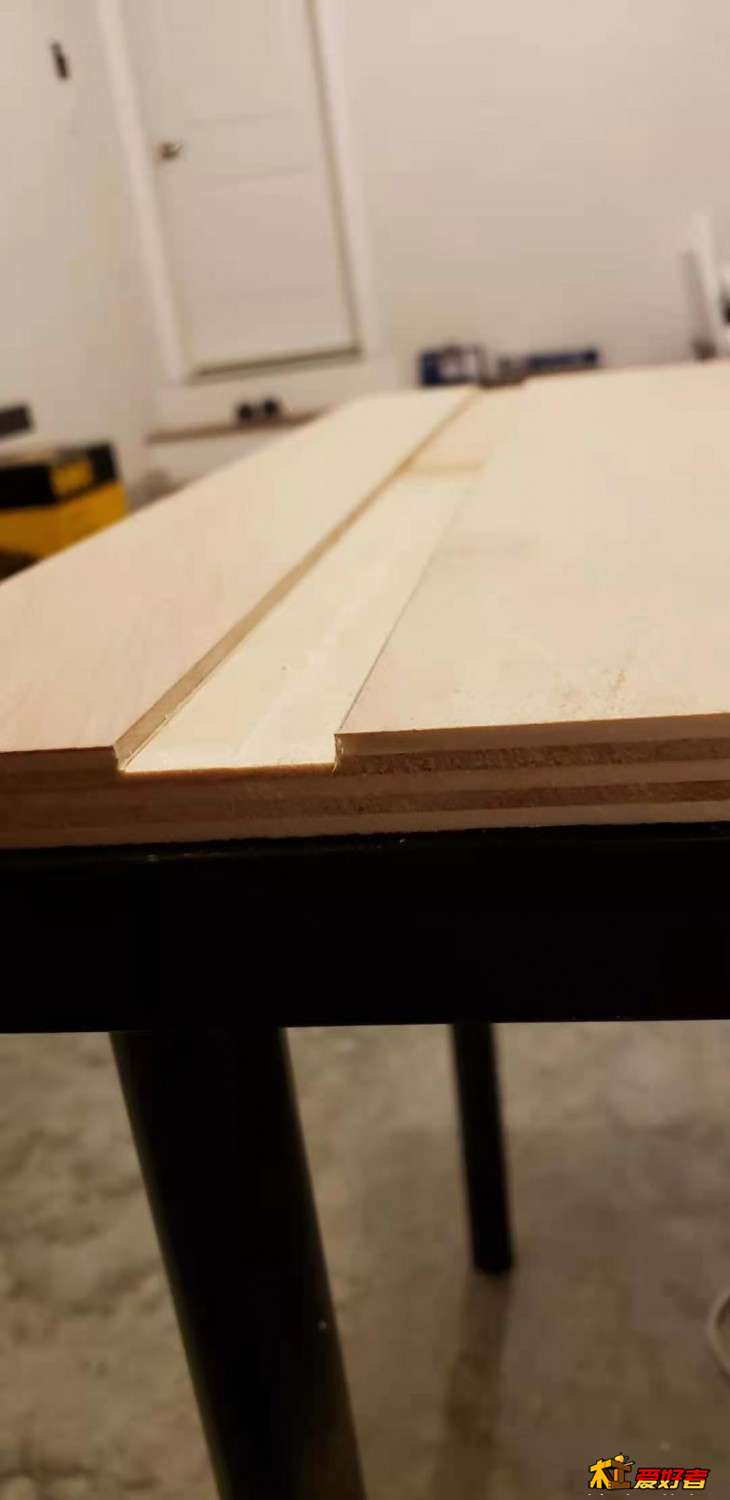

再用电木铣做一个凹槽

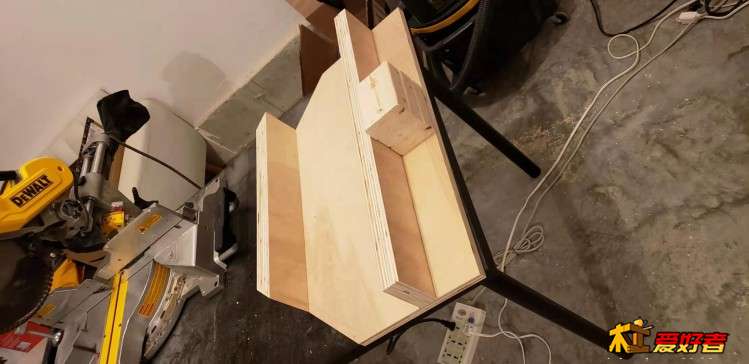

最后就是胶水，螺丝组装

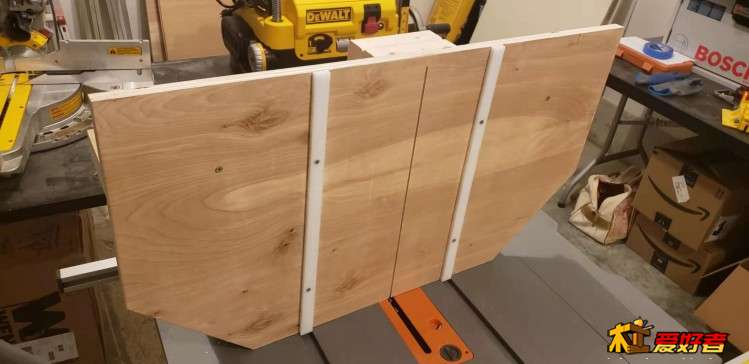

地下的两条白色的轨道用的材料是聚乙烯，考虑到木材可能变形影响使用

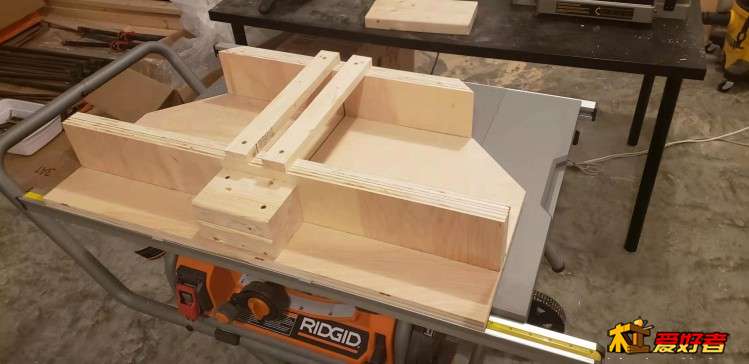

这样一个台锯推板就最好啦！

tjfish888 · 发表于 2021-6-27 16:51:51

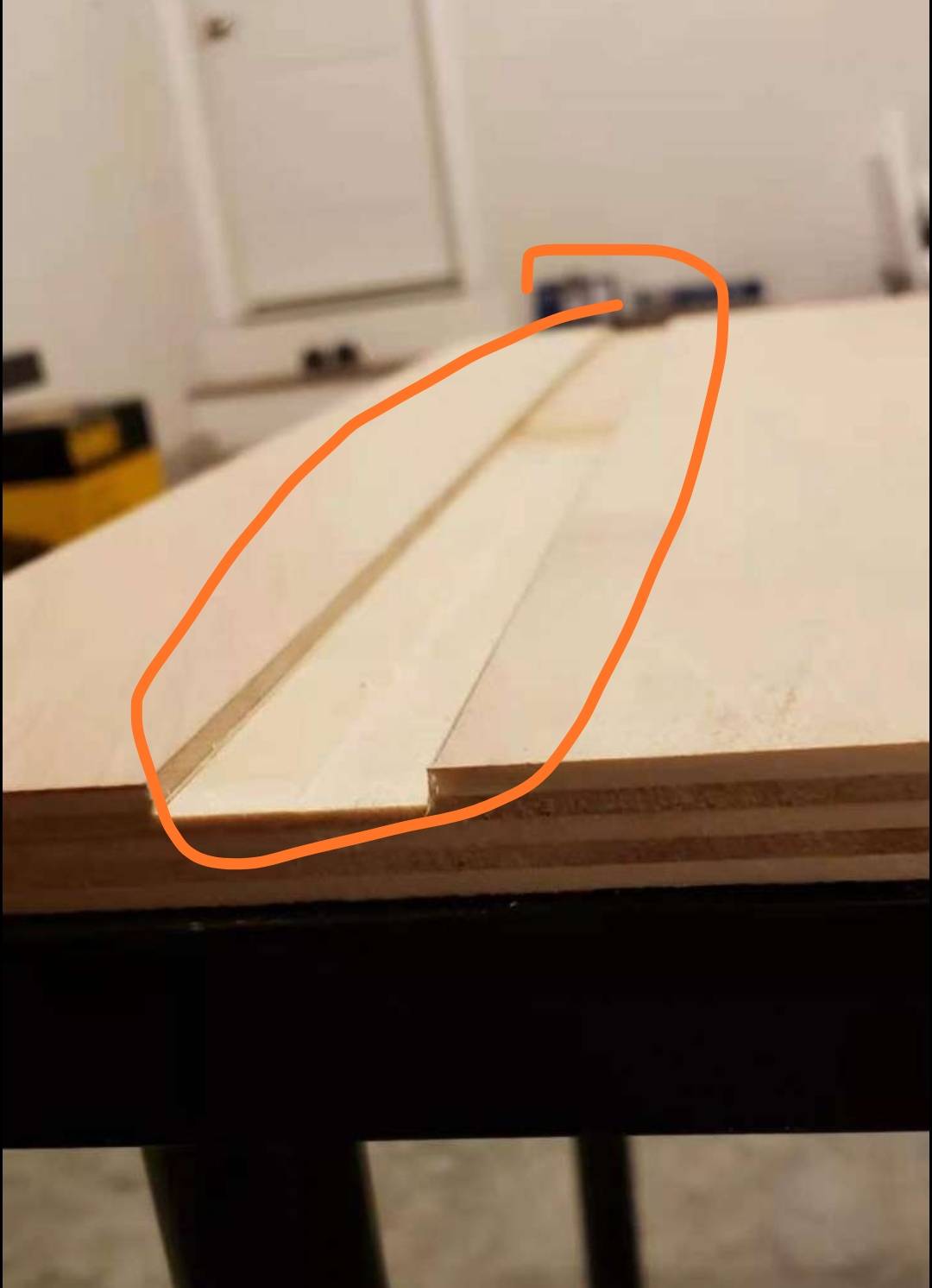

这个凹槽考验精度了，如果不垂直于锯片，后档板嵌进去都不好调整了。

犯嘀咕 · 发表于 2021-6-27 19:14:41

tjfish888 发表于 2021-06-27 16:51
这个凹槽考验精度了，如果不垂直于锯片，后档板嵌进去都不好调整了。

技术问题，先把卡条放进去，卡条上面涂上墨汁之类的染色剂，再把面板放好，调好之后，下压面板印上颜色，再打螺丝不就行了

tjfish888 · 发表于 2021-6-27 19:43:25

犯嘀咕发表于 2021-06-27 19:14
技术问题，先把卡条放进去，卡条上面涂上墨汁之类的染色剂，再把面板放好，调好之后，下压面板印上颜色，再打螺丝不就行了

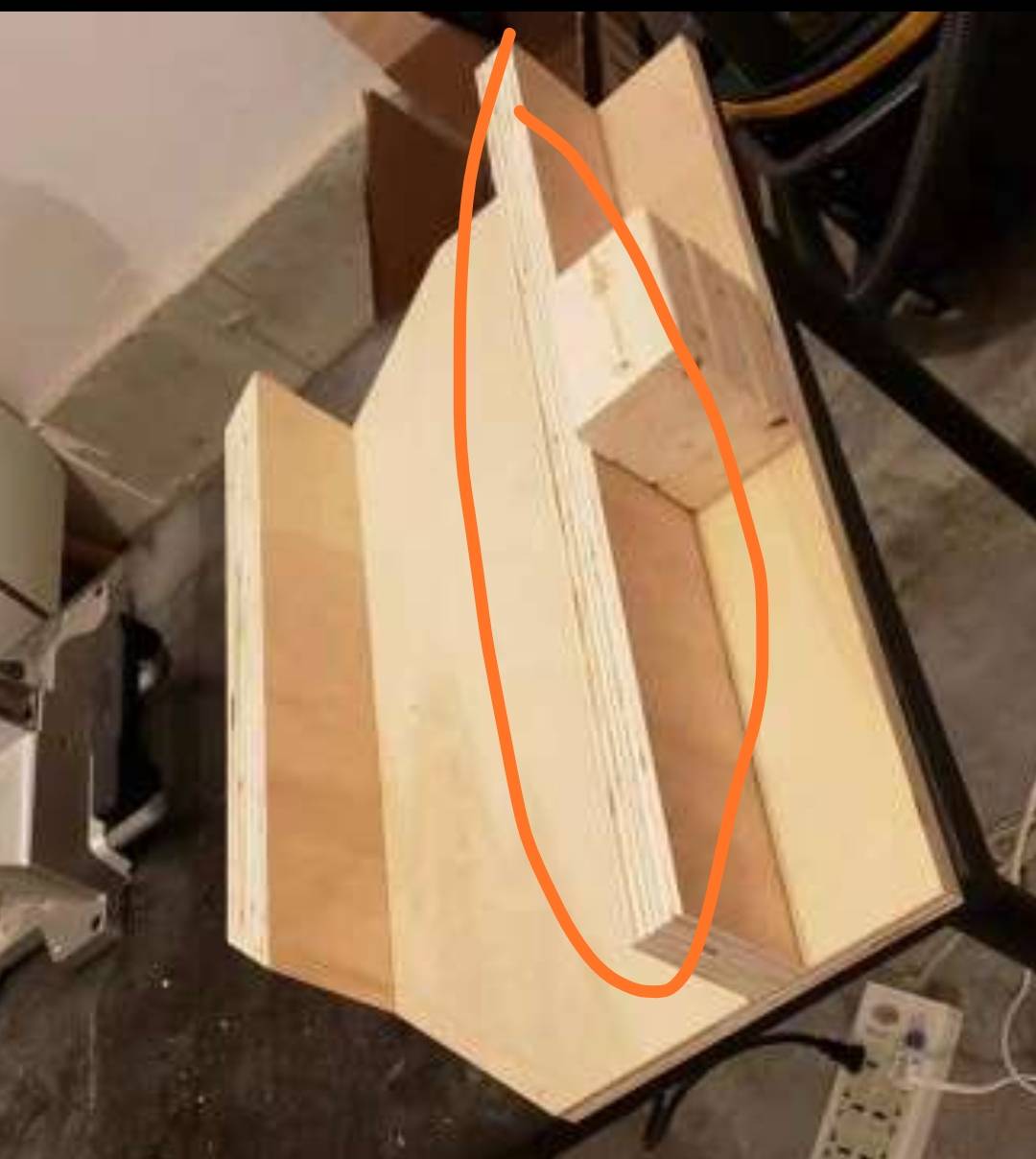

是这个凹槽，需要保证与锯片垂直，否则后面的档板也不能保证与锯片垂直。这种推板，后面的档条很少看到有嵌入凹槽的，就是为了后期好调整。

jettwu · 发表于 2021-6-28 00:23:22

tjfish888 发表于 2021-6-27 19:43
是这个凹槽，需要保证与锯片垂直，否则后面的档板也不能保证与锯片垂直。这种推板，后面的档条很少看到 ...

看来是我多此一举了，本想着这样的结构可以更牢固一点，确实固定的时候需要反复确认挡板和底板是垂直的

kelaoers · 发表于 2021-6-30 18:03:56

不错

闲云野猪 · 发表于 2022-7-7 11:37:21

滑条用吴新的不更好吗
