首先说明一下：因为装机过程中因为铸铁件粘油就黑，导致满手黑，所以无法拍照，因此本贴图片不多。 正文： 由于加工条件的限制，家里比较多的零件一直没有装配起来，在鱼上看到个3020的铸铁机架，各行程和我的导轨丝杆蛮配合的，就下单购买了。就是这个，X轴倒装：

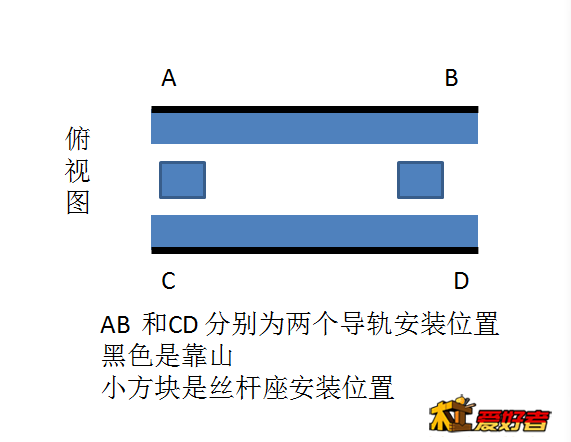

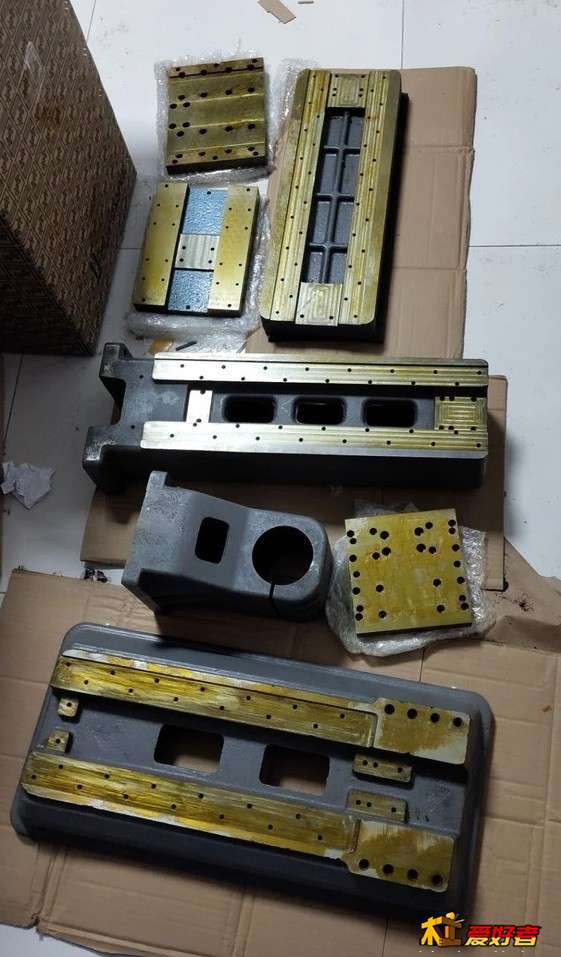

说说这个铸件： 1.铸件本身没什么说的，都铸铁了 ，还要什么自行车啊，主要说的是铸件的加工，我感觉这铸件是分别在两台机器上加工的，或者用两把不同的铣刀加工的。为什么这么说，因为X和Y轴装配时发现，如果把平尺打在丝杆座的位置，校正导轨平面度，会发现，总有一边的会不等高，如图

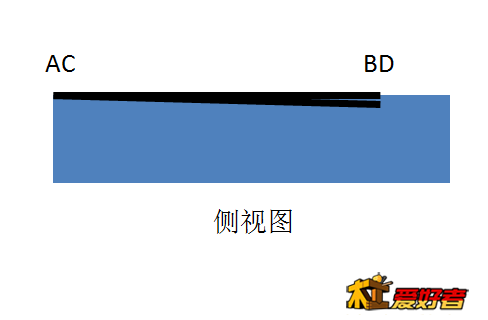

AB和C点会在同一高度，而D点就会往下掉3-4丝，最开始我是以CD为基准边安装的，你可想而知我踩的坑是多深，怎么调都是错。 直线度在D点也往外偏了2丝， AB在一丝内，这是什么机床？ 然而Z轴立柱加工直线度又在1丝内，平面度2丝，三个轴都是整个行程中间低两头高。用个白钢刀慢慢刮了点，现在拖板整个行程不超过一丝。但这里又有一个坑，这个是我的原因，多年前买的上银导轨，居然有一根不直，放弯了，弧形大概10丝，我不知道啊，以为是直的，而偏偏又是以这根导轨装基准的，知道真相的我，眼泪是止不住的往下流啊。 最后我发现引起平面高低的主要是刀痕重叠部分，手摸都是一棱一棱的，用平尺一磨，就那个地方闪闪亮。一台机床在相隔140毫米的地方加工两个400MM*40MM的平面，会形成3-4丝的误差的两个平面，这个机床估计也就那样了。 铸件最后一个要说的是Z轴的拖板，四边只加工了3边，还有一边是毛坯状态，然后平面是磨的。最让人费解的地方，就那么比巴掌大一点的板子，平磨的板！居然两个平面有角度误差。拖板装在滑块上后，无论怎么测，都显示行程内越来越高，相差4丝，而导轨我已经调到1丝内，只能说明拖板没磨平，是楔形，后莱送到磨床上磨，磨床师傅也证实了这一点。 总体来说，这套铸件是以赚钱为主。这个和那4020的是一家的，据说4020的加工也有同样的问题。卖家说百分表是用来测量，然后调整的，这个说法也对，但你这加工精度超过2丝是考验装机人员的水平了，问题是大部分买的人都是小白。 再说说设计，当然这个有点仁者见人，智者见智的意思了。X和Y 的连接板用了两块，据说容易调整，但我感觉，如果零件加工合格，一块也是很好调整的。Y轴的防尘是在两块连接板的中间留了一道4毫米的缝隙，可以放置挡板，如果加工木头，基本没有啥用，铣削金属零件还是可以的。 丝杆的设计，这个我感觉很奇葩，为什么呢，因为设计使用的是20的丝杆，但是轴承座都是用的BK12的，那用20的丝杆的意义何在？看着粗壮？20丝杆用BK15也是有道理的，7001的承载肯定没有7002的大,但现在就是20丝杆配BK12，想大也没地方给你按（Y轴好像是可以）。如果你不用20的丝杆，用16的，当然也可以，我用的是1510的丝杆（全新上银的，并且刚好有个丝杆螺母座，神奇的是中心高居然就是22，丝杆长度也刚好合适），但是丝杆螺母座你得定做，中心高是22的，1605丝杆螺母座的中心高度是20毫米。然后有一个费解的地方，那就是Z轴丝杆螺母的油嘴，因为之前各种纠结，最后订了2005的丝杆，装好准备打点油脂进螺母，有丽水丝杆的都知道，油嘴的安装角度是偏了30度，这就导致螺母上的油嘴无法安装，没有位置，丝杆螺母座和滑块的距离只有5毫米左右，无论什么油嘴都无法安装，也许调转180度应该是可以装的，但是以后我如何打油？从立柱后面的孔洞里伸过去？ 最后由个无解的地方，就是限位开关的安装位置，X轴倒装拖板到还好解决，Z轴装顶上，Y轴就为难了，原来设计安装的导轨需要435吧好像，刚好悬空的导轨上的孔既可以固定防尘挡板，也可以在挡板上装零点开关，可我的导轨是400长，按铸件上的螺丝孔位，只悬空了5MM，没有办法安装挡板了，所以现在按照归零点的方向，没有任何位置可以装限位开关，百撕不的姐！ 再说说这个定制的2005丝杆，精度什么的暂时不知道，但是通过我下面的介绍也能管中窥豹了：丝杆我是从蓝冰丝杆定制的，本来订磨制的，后来放弃，一是价格高，二是周期太长(40天左右)，后来就定了轧制的2005，我说明了不要丽水的，他那里没有明确回复，但最后我发现还是从丽水发的货。卖家解释，不知道别人怎么样，但他的是好的。既然这么说了，好吧！到货后发现，插不进BK12轴承，用电钻带着，砂带打了一下，才装进去。到货的时候感觉像有沙子在里面，转起来有那种沙沙的手感和声音。我那上银1510的全新丝杆，一推拖板，声音是咻咻的声音，这个是哗哗的声音。 二一个，丝杆不直，转起来总有小半圈有点卡，规律性的卡，不严重，只是感觉到，是不是我错怪丝杆了？别的原因？虽然有诸般不是，但是装好后，拖板还是能推的动的。 电控的坑，就不说了，小鸡不撒尿，各有各的道，除了自己的原因，坑也就那么几个。
|
