又多一台机器~

湖湖 · 发表于 2021-6-22 00:45:55

本来这个月打算做线切割机的

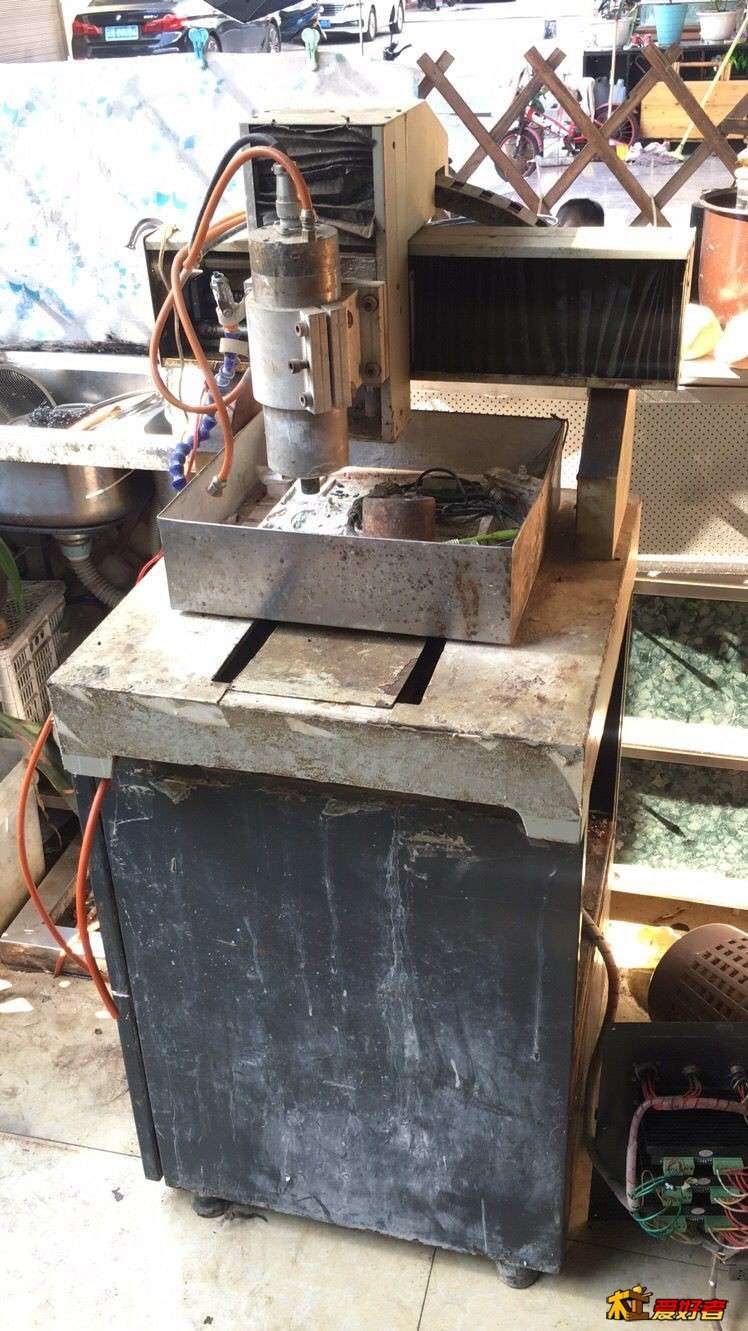

朋友突然叫人送来1台雕刻机。~~~~靠。卖也卖不掉。卖废铁可惜了 ~不扔又占地方。

只好大清洗全拆改造~~

这已经是今年朋友送的第三台机器了

第一台另一个朋友送了 100W二氧化碳激光雕刻机

第二台浙江朋友送一台仪表车床 ~~~~

这次更干脆都没打招呼直接车开门口硬塞给我的破雕刻机 ~~~~

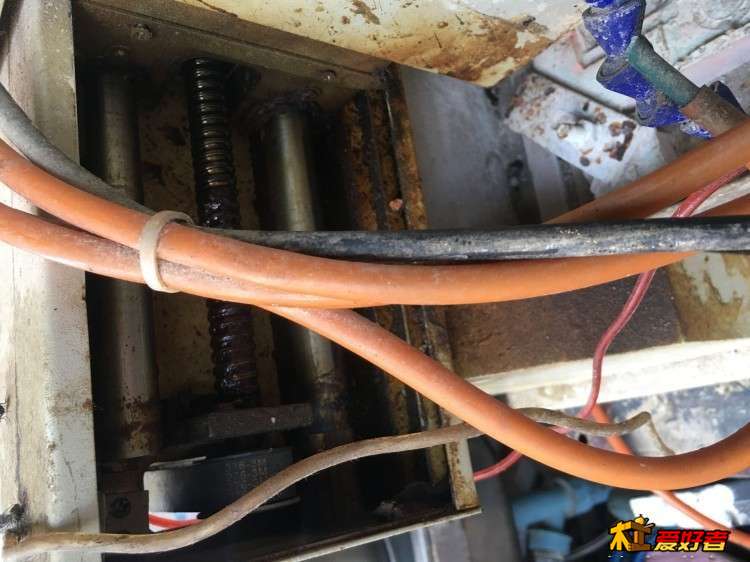

拆开全是老鼠屎光清洗零件用了 3升汽油 ~~~吓的我都不敢抽烟。。

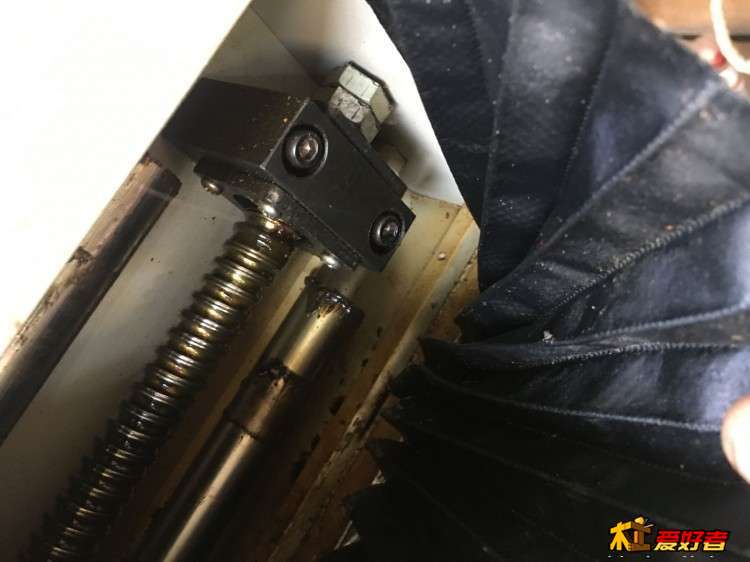

虽说是光轴的。好在是开口光轴。重新调下预紧跟新的一样~嘎嘎

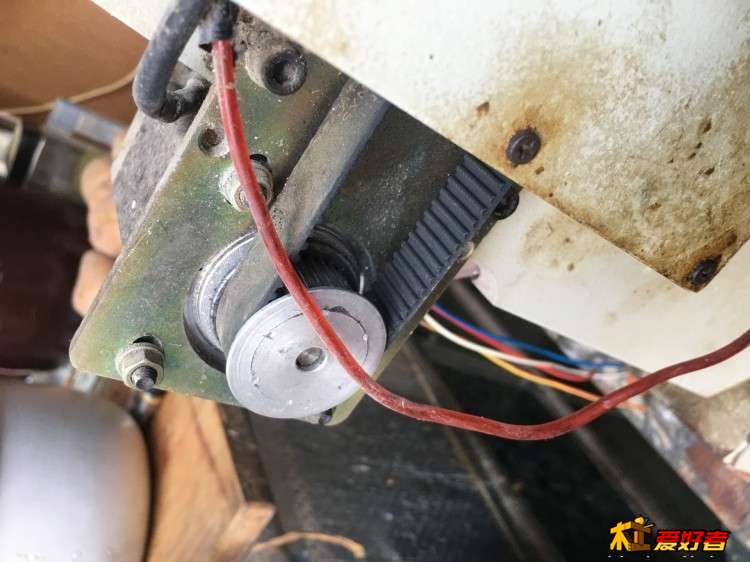

开环雷赛电机全换闭环了。同步带都扔了改直连。

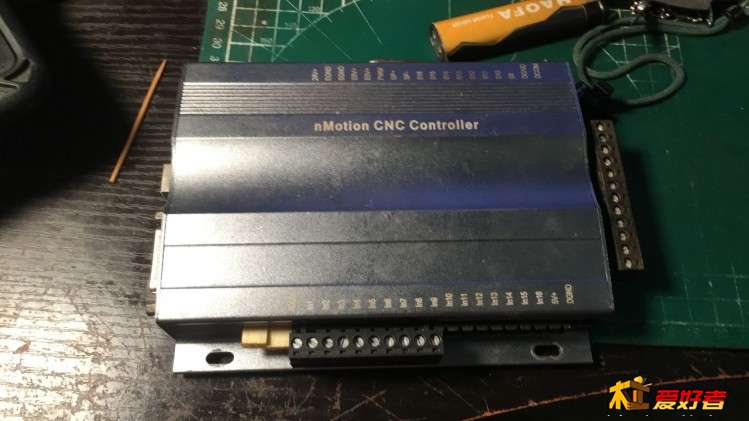

维宏系统改MACH3 正好以前淘汰几个系统卡

电机驱动器系统卡限位都是以前造机剩的等于没在花钱吧。、

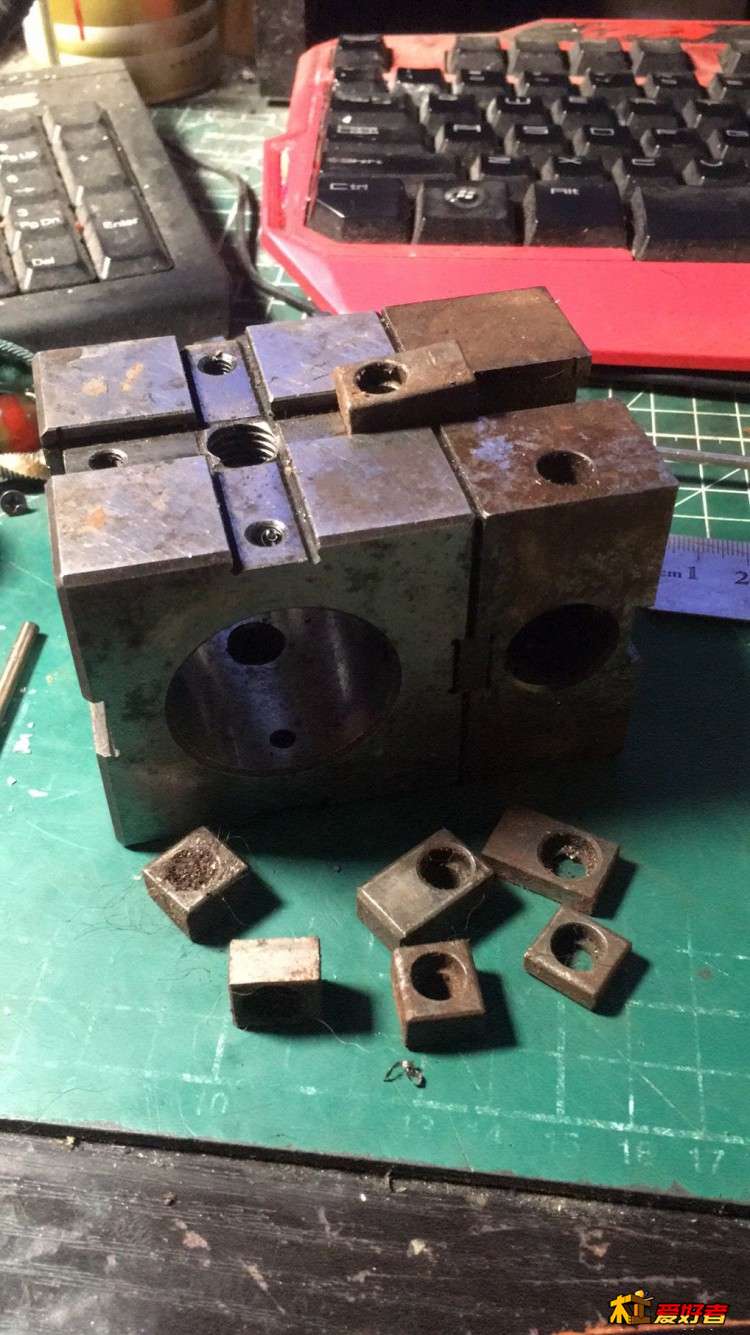

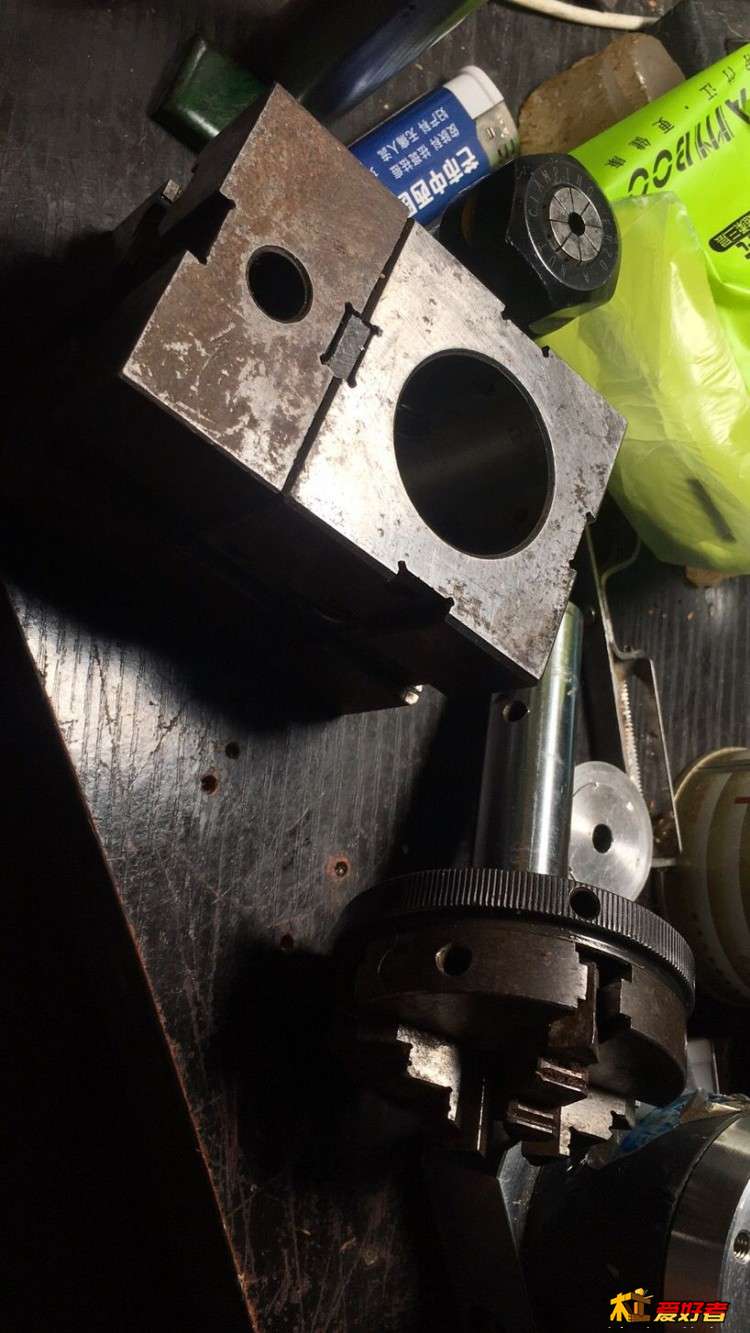

翻箱子找到个工业乐高积木

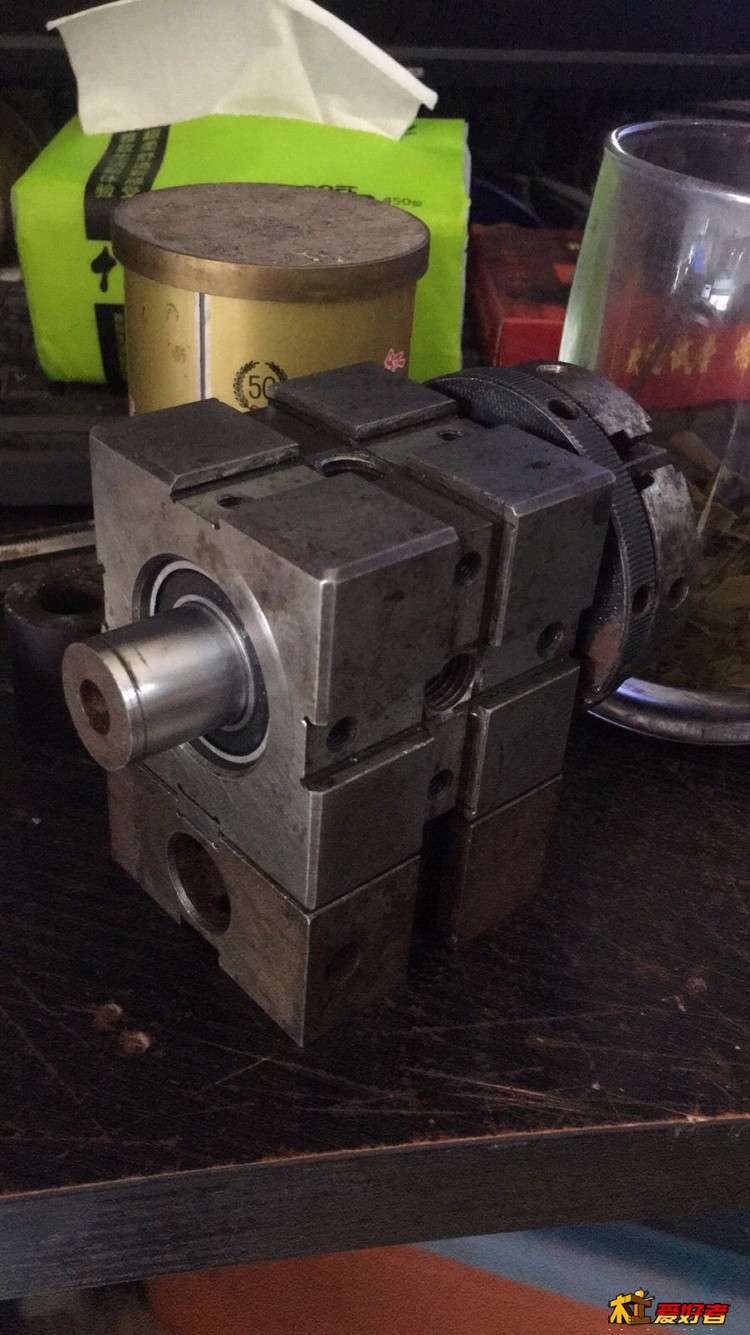

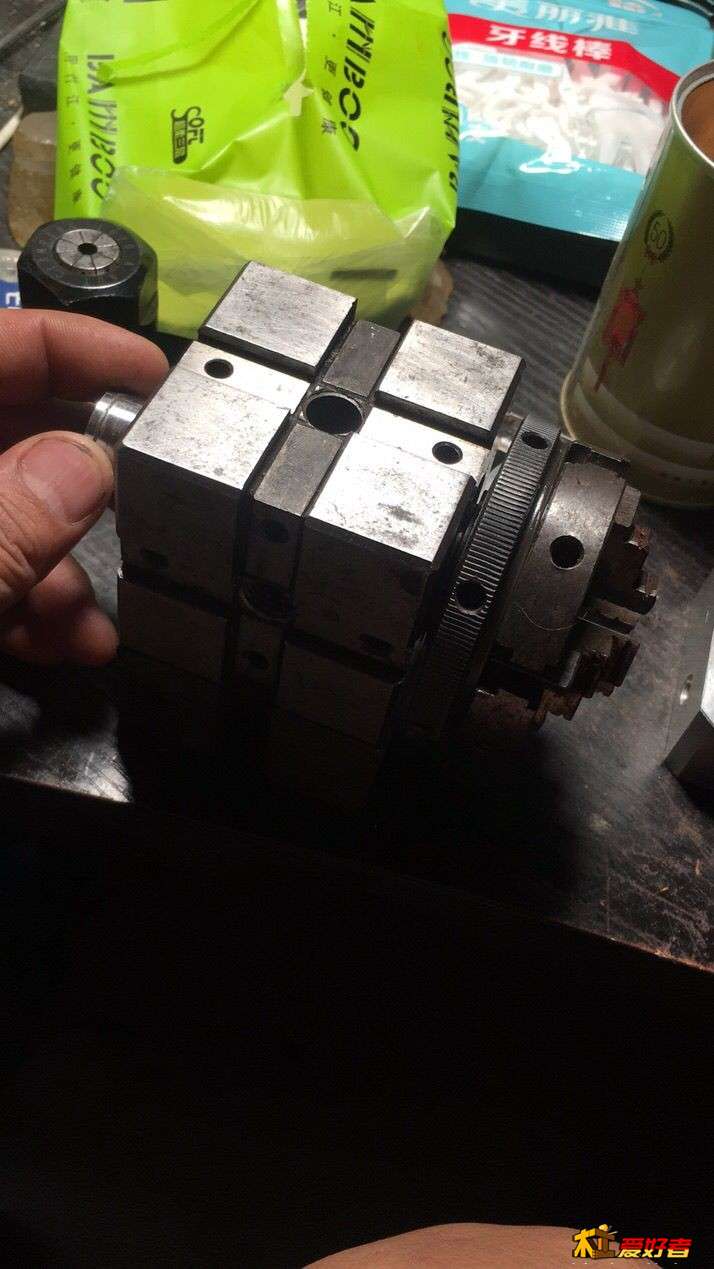

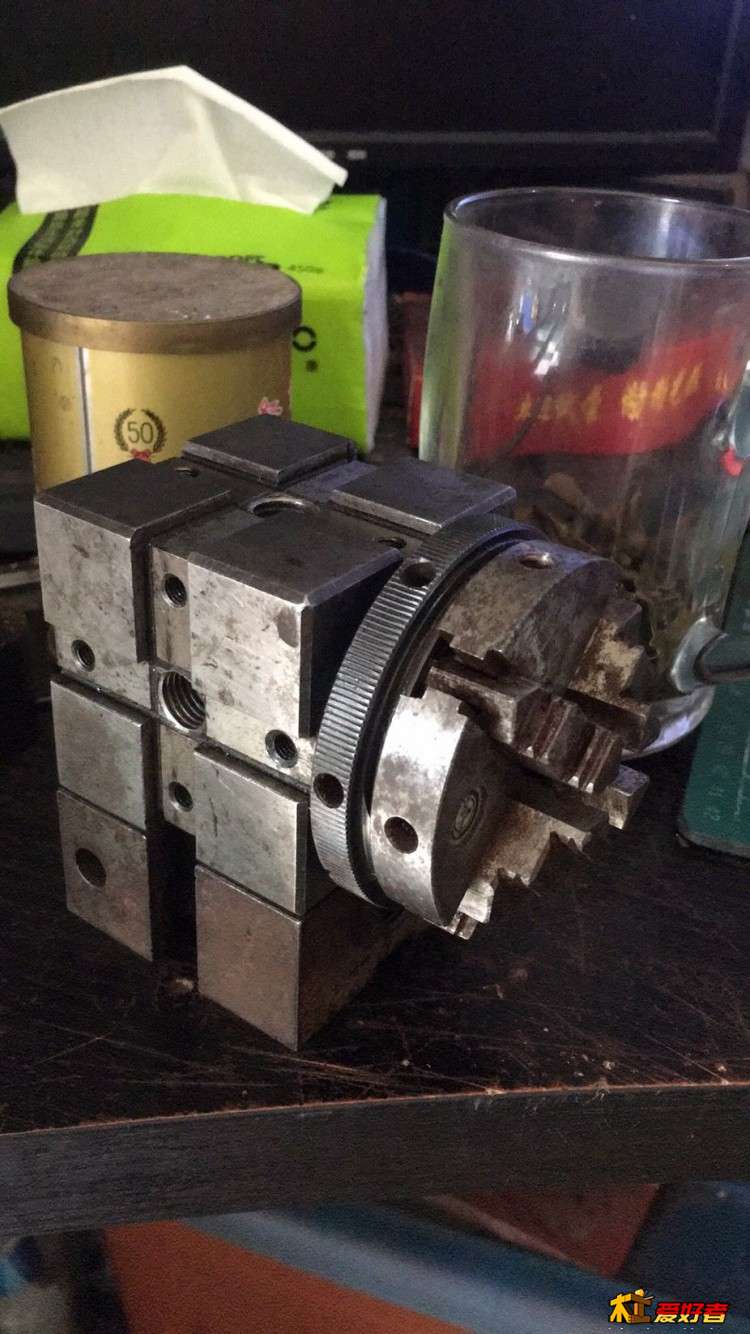

想起以前造的五轴机后来拆了 2个旋转轴。做纯三轴机用了。有个 65卡盘和连接杆。拿来做 A 轴吧。

蛮好玩吧

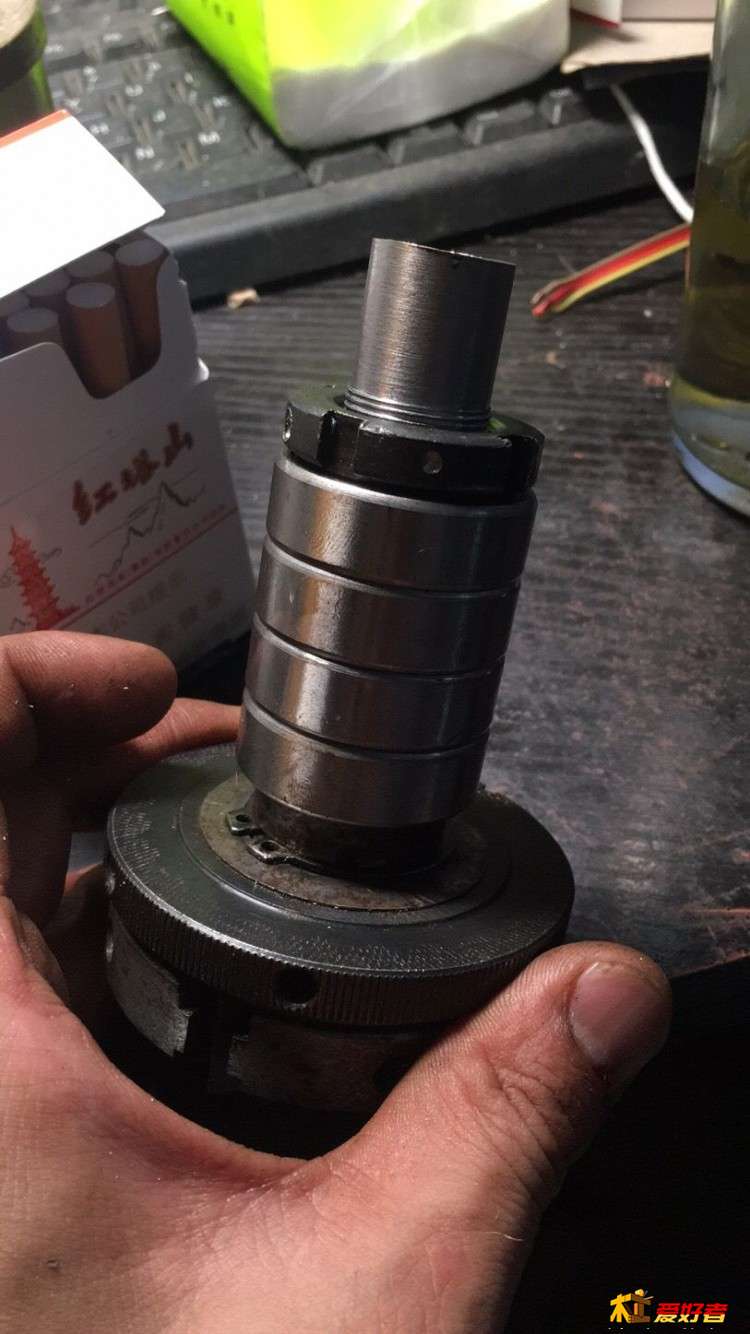

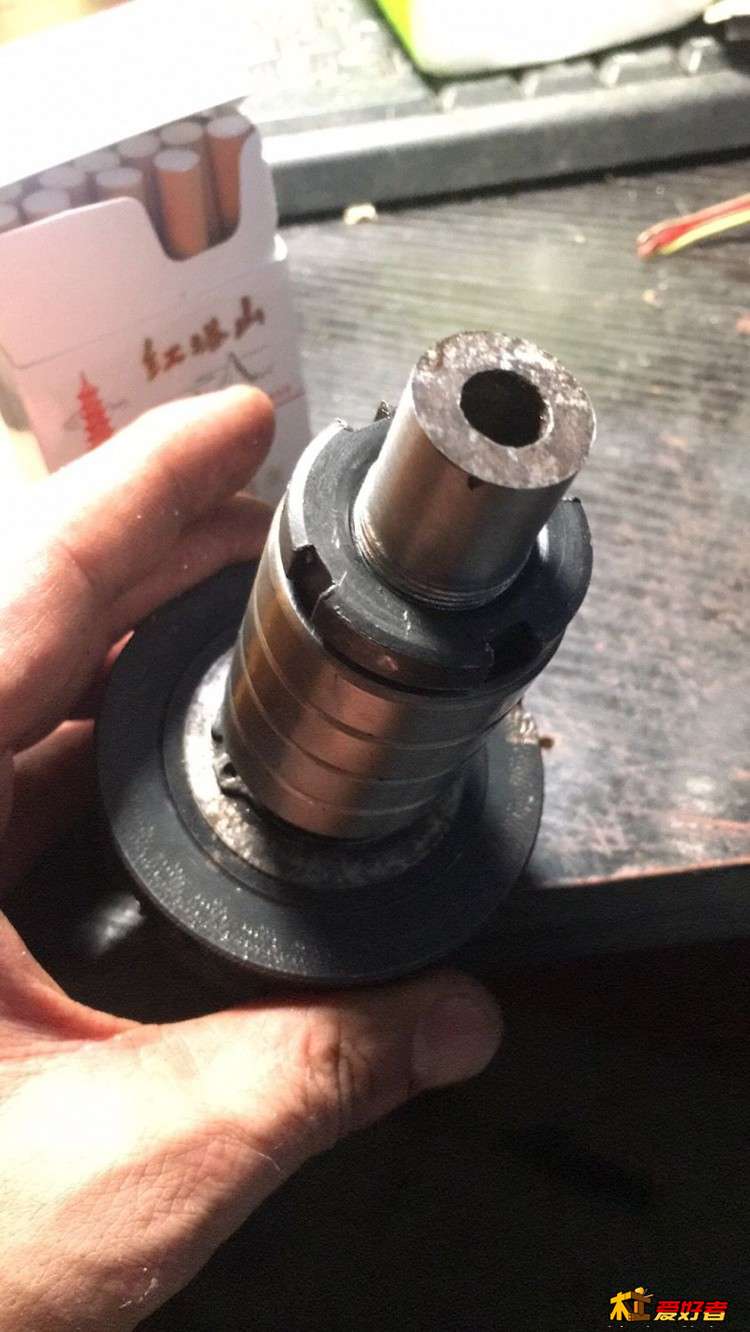

翻出几个轴承车下轴杆

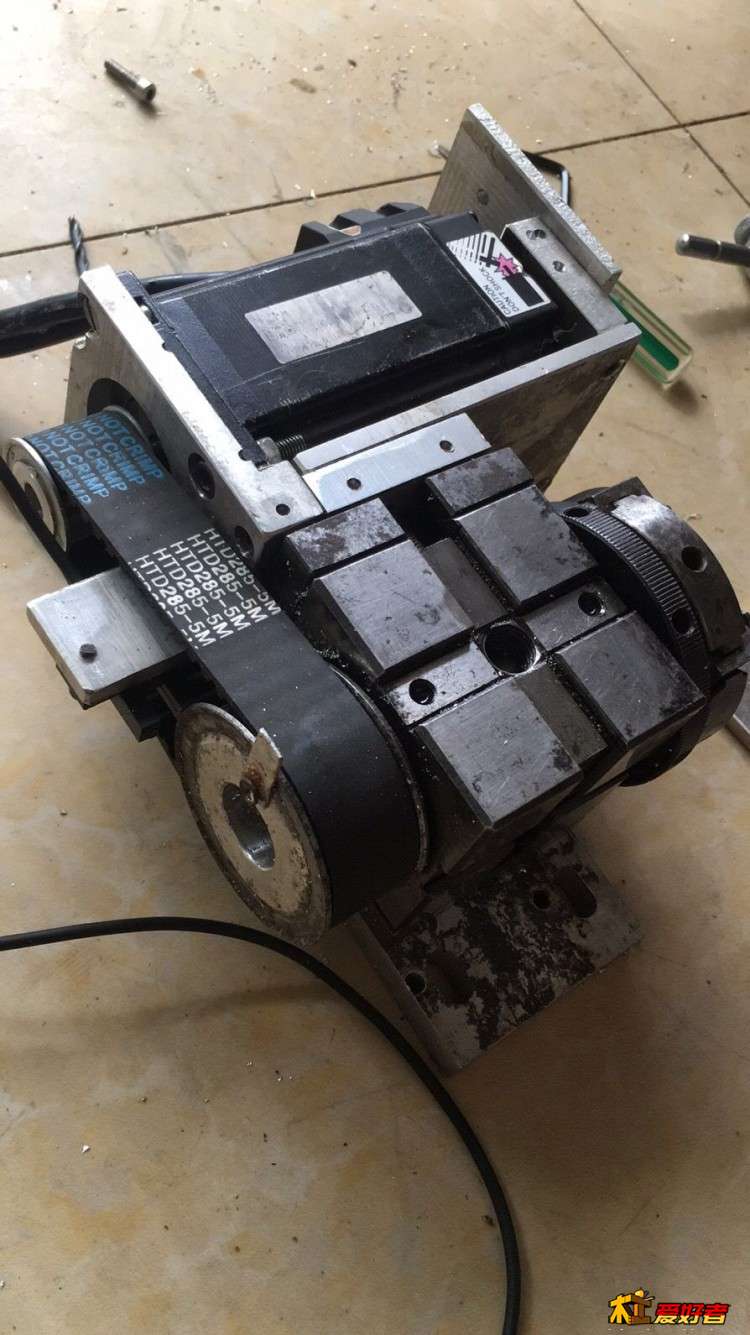

从以前磨床上拆下来的无动力主轴正好有个 30齿 5M 内孔18的同步轮。

X宝买根同步带。装起来。

高度很合适。虽然这个机器够矮了净空只有85高度

四轴整个只有80高度。刚刚好很紧凑。

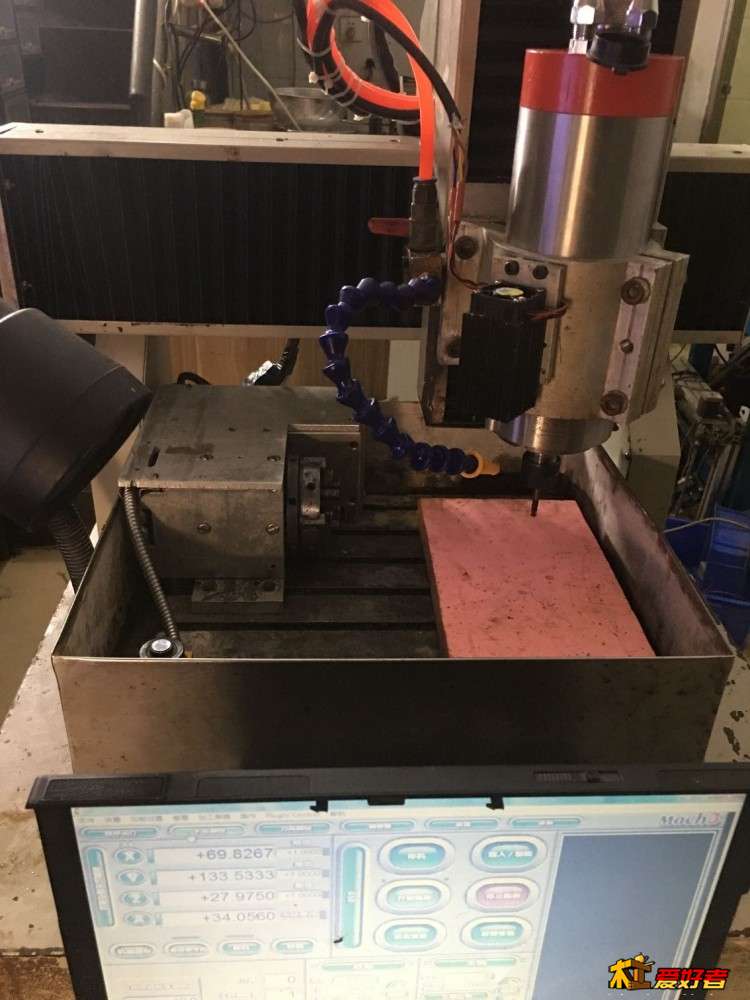

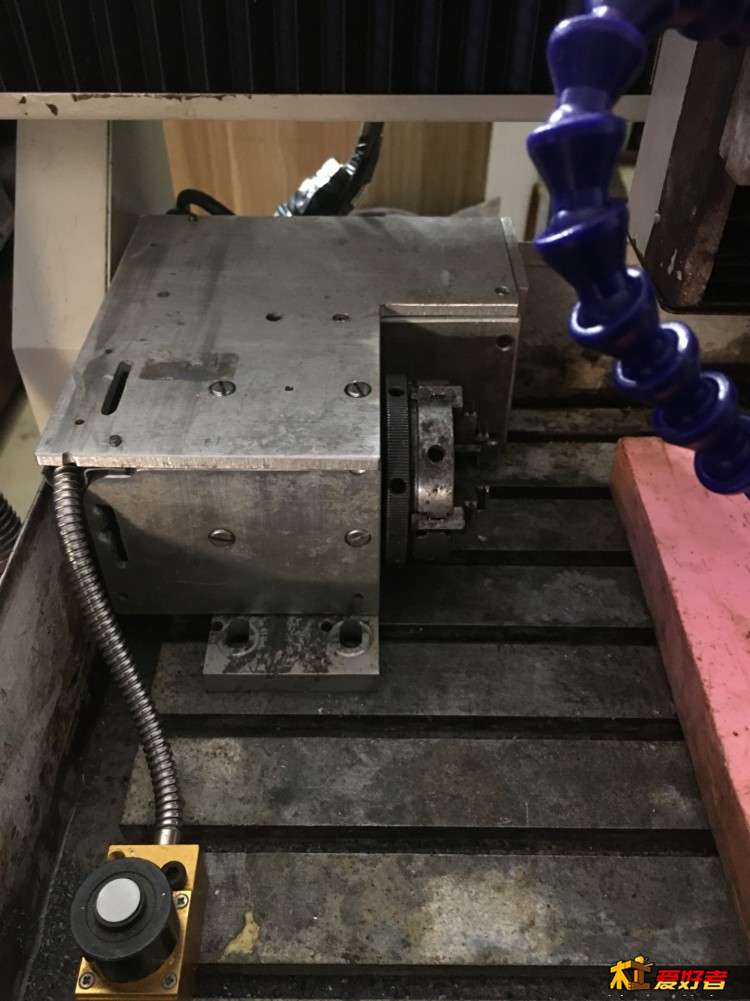

做上防水罩。很完美。矮机器一样可以有旋转轴嘎嘎。

另外这个旋转轴是两用的。 MACH3 的主轴信号也接在旋转轴上。  电主轴我做个外接开关手动控制的。

1 可以当 A 轴用雕刻

2 可以当小车床用 1:2 减速电机最高转速 2400转卡盘转速 1200转。  可以用来配合电主轴车珠子哈哈哈

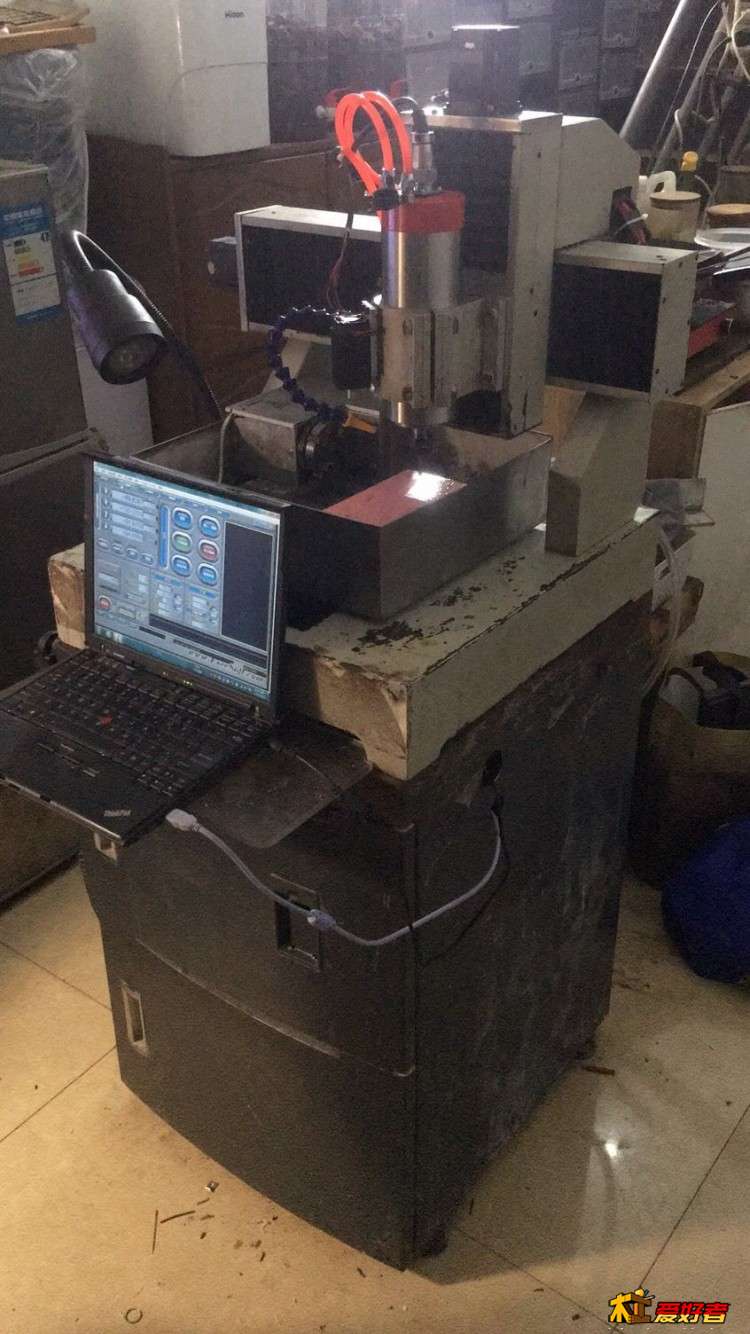

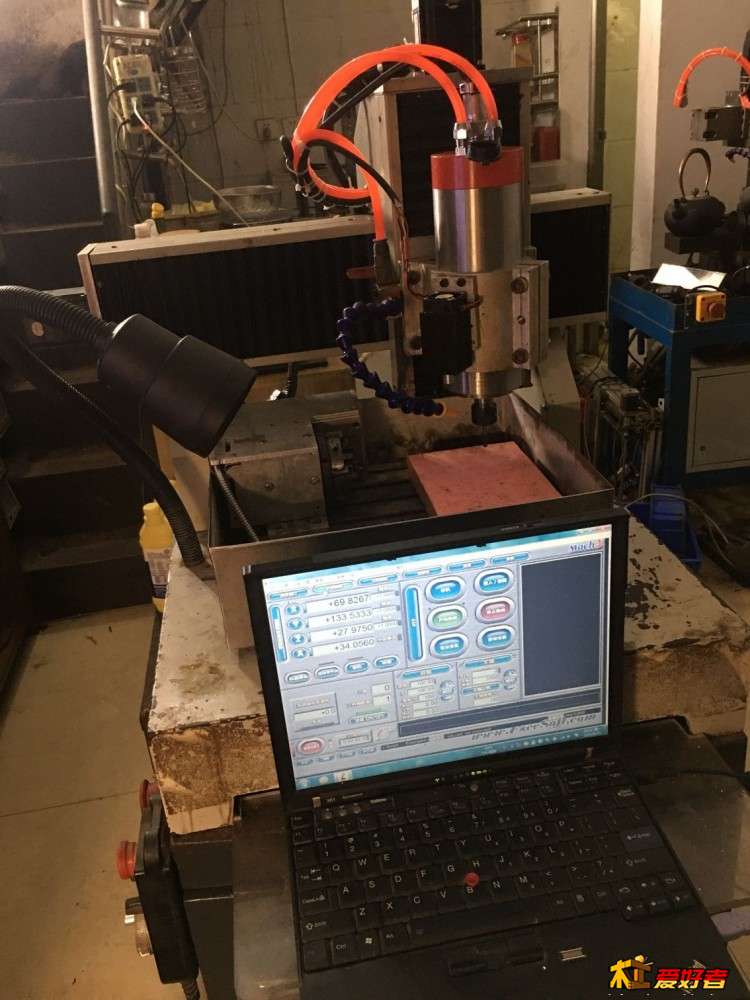

已经完全调试完毕 ~~~~~~嘎嘎  又多了台机器。

记得论坛里有个朋友说过希望找台不动的结构都是铸铁的动的结构都是铝合金的机器。、、

这台就是。其实就那个底座是铸铁的龙门两个支撑是铸铝的。X Z 轴其实是铝型材的哈哈哈当然是专门做滑台用的那种铝型材~~~~开始我也以为全是铸铁拆开才知道是滑台用铝型材~~~~~型材上甚至都做好光轴底座。不是买的带座光轴拧上去的。是买的光轴打好螺丝眼拧在型材座上。

以后这台就专门雕刻用了。原来的机器以后只铣钢材金属用了 ~~

esee · 发表于 2021-6-22 08:25:49

你真是骚气十足啊，怎么没有人送我呢，哎

431826080 · 发表于 2021-6-22 08:34:26

谢谢分享

暴牙精机 · 发表于 2021-6-22 08:54:07

让我想起当初上学学的一篇课文《杨修之死》

春田工作室 · 发表于 2021-6-22 09:14:51

这样的朋友还多吗？送我一个

益大宝 · 发表于 2021-6-22 10:06:48

强啊

羡慕！

梁成勇 · 发表于 2021-6-22 10:16:47

我需要这样的朋友！

zts · 发表于 2021-6-22 10:27:53

seal2008 · 发表于 2021-6-22 11:18:05

你这个A轴做的真轻松，我正在搞一个，两个月了，还没弄好

caifengpeh55 · 发表于 2021-6-22 12:02:42

东兴和田玉 · 发表于 2021-6-22 12:07:26

卖不，私个价格

木与石的传说123 · 发表于 2021-6-22 15:03:22

霸道啊··· ···

prettyface · 发表于 2021-6-22 15:32:01

能者多劳，恭喜入宝

湖湖 · 发表于 2021-6-22 15:47:12

东兴和田玉发表于 2021-6-22 12:07
卖不，私个价格

卖啊当然卖哈哈哈

keithpupu · 发表于 2021-6-22 16:16:23

你好这样的朋友多少钱一个来一打
