g32切螺纹指令，系统把F3的螺距认为是进给了，结果他就用3的Z轴进给来切螺纹，崩溃了

阿倪 · 发表于 2021-6-18 01:04:28

nini21800 发表于 2021-06-17 10:546 t% {# o$ `1 `8 B7 ?% a
看看这个，用mach3出的螺纹代码+ r4 q, `: c. W/ i  N

9 F2 i# ~2 c* |7 |4 e& o: C! M# XG0 G40 G18 G80 G50 G90
: Z+ N7 i$ e% T) |- RG00 G53 X8.5 Z1
( ~& _& Q0 Z3 B# ]: X1 F3 j; l. qT101M6
0 b; \9 N: x5 `  Q* tG00  X4' t3 X  g0 A3 a, d+ E# F. U
G00 Z0& R  F1 d9 s" `! t: f0 ?' F+ ^
G00 X4; ^+ d0 ^7 T; P
M04 S200  k9 {% q7 A) S' t, c& D# x0 d
G76 X3.2 Z-10 Q1 P1 J0 L45 H0.5 I0 C0 B0 T0.1: `* S* C4 d$ j1 {$ W) b- X; s
M9
) J: M2 I7 f' }$ }, Y4 Y& EM5
* `: z* |4 S8 L4 W6 V( ]% ]2 {M30

按照您这段代码，运行起来不行啊！z轴运行，缓慢无比

来自安卓APP客户端

阿倪 · 发表于 2021-6-18 01:07:34

nini21800 发表于 2021-06-17 10:548 g, `, ^* t4 h
看看这个，用mach3出的螺纹代码
0 i' |0 p0 A6 j% q
# P2 b0 I8 V; [7 f1 D" zG0 G40 G18 G80 G50 G90
0 Z: h, g( U% ^% b3 |, QG00 G53 X8.5 Z1; J) @$ `3 Y3 A: J* i
T101M6
! d( S+ c, e R IG00  X42 i' q/ ~7 i- v8 a5 e+ H
G00 Z0- r9 Z4 _& n( n, y; ~! T
G00 X4
& X) U+ ]( h. bM04 S200
6 u& s4 @- D! zG76 X3.2 Z-10 Q1 P1 J0 L45 H0.5 I0 C0 B0 T0.1- V* q1 O9 S+ C, R6 x: L
M98 M* k2 {! b- i- n- o7 Q, G
M5) W( r \+ L$ @
M30

折腾了一大圈儿，换86闭环电机，换支持脉冲主轴的控制卡，结果万万没想到控制卡不支持螺纹指令

。这就是新手的代价，没办法。电机一套和控制卡一共花了1000多块钱。

来自安卓APP客户端

nini21800 · 发表于 2021-6-18 07:20:28

阿倪发表于 2021-6-18 01:07& C A0 L9 I: t- g- @+ q/ I
折腾了一大圈儿，换86闭环电机，换支持脉冲主轴的控制卡，结果万万没想到控制卡不支持螺纹指令。这就是新 ...

200的主轴转速，联动螺纹应该不慢了啊，试试下面这个主轴转速800的

G0 G40 G18 G80 G50 G90
G00 G53 X4.5 Z0.3
T202M6
G00 X4.025
G00 Z0.5
G00 X4
M03 S800
M08
G76 X3.2 Z-10 Q1 P2 J0.006 L45 H0.5 I29 C0.025 B0.0001 T0
M9
M5
M30

Xnsjx · 发表于 2021-6-18 07:26:23

卡应该没问题吧，那别人也是m3系统车床都可以啊

来自安卓APP客户端

Xnsjx · 发表于 2021-6-18 07:32:50

你可以请教下论坛里的糊糊

来自安卓APP客户端

阿倪 · 发表于 2021-6-18 12:04:25

nini21800 发表于 2021-06-18 07:20: n# F7 y& k9 D/ L$ [) k
200的主轴转速，联动螺纹应该不慢了啊，试试下面这个主轴转速800的
; w8 \9 K8 t! t2 ?/ J
4 J! d6 m; ~* F# n8 C6 @G0 G40 G18 G80 G50 G90
7 ~4 ^; K( W3 Q' k# jG00 G53 X4.5 Z0.3$ ` C) Y9 [/ n1 d9 Y8 N
T202M6; T' b5 u' d0 c& y4 [: O" m
G00  X4.0259 J T& J* M9 K% r
G00 Z0.5
7 f. E* d, S5 {& l5 CG00 X4; h. V/ X7 Q0 A5 x. T" o, |1 K
M03 S800' C6 P! P. u3 Q) H
M081 }5 e( x& e& i& `# A4 j( _+ ?0 h
G76 X3.2 Z-10 Q1 P2 J0.006 L45 H0.5 I29 C0.025 B0.0001 T09 Z; R" t" W/ Z5 p& p4 s
M91 k: L4 G' b* ?. g! _
M5
9 t8 E0 }+ J% N! m2 UM30

问了卡的厂家了，回复是不支持螺纹指令。他们另外编了一套程序，螺纹是要用铣的。就是一个vb的脚本程序。可以铣螺纹，可以攻丝，但是，我昨天试了一下，还是搞不定，湖湖大师说是要用几个轴A轴联动来铣螺纹。我具体也没有理解。还需要研究。

来自安卓APP客户端

nini21800 · 发表于 2021-6-18 16:13:52

阿倪发表于 2021-6-18 12:04
# A1 v/ s( R3 Y2 Q6 m* C& N- |问了卡的厂家了，回复是不支持螺纹指令。他们另外编了一套程序，螺纹是要用铣的。就是一个vb的脚本程序。 ...

他说的那种是把主轴接到A轴输出（等于把A轴当主轴用），再把XZ轴设置跟随联动，直接车螺纹。

KLT · 发表于 2023-3-7 16:11:37

怎么编程啊

来自安卓APP客户端

春田工作室 · 发表于 2023-3-7 17:06:41

mach3有些代码不支持的，你们出G代码都不确认后处理吗？

来自安卓APP客户端

nini21800 · 发表于 2023-3-7 17:11:48

春田工作室发表于 2023-03-07 17:06
: `, E& W' H9 p) q5 z' Vmach3有些代码不支持的，你们出G代码都不确认后处理吗？

不是m3不支持，上面G76的螺纹代码就是m3本身自己出的，还能不支持吗。

来自安卓APP客户端

春田工作室 · 发表于 2023-3-8 05:44:18

nini21800 发表于 2023-03-07 17:110 a8 W5 ^" A1 W( h
不是m3不支持，上面G76的螺纹代码就是m3本身自己出的，还能不支持吗。

我说的是有些代码，G32支持吗？ ijk圆弧也不支持K吧

来自安卓APP客户端

nini21800 · 发表于 2023-3-8 13:59:16

春田工作室发表于 2023-03-08 05:44
# W6 J2 D2 Z8 D2 b/ ]6 ^: ]我说的是有些代码，G32支持吗？ ijk圆弧也不支持K吧

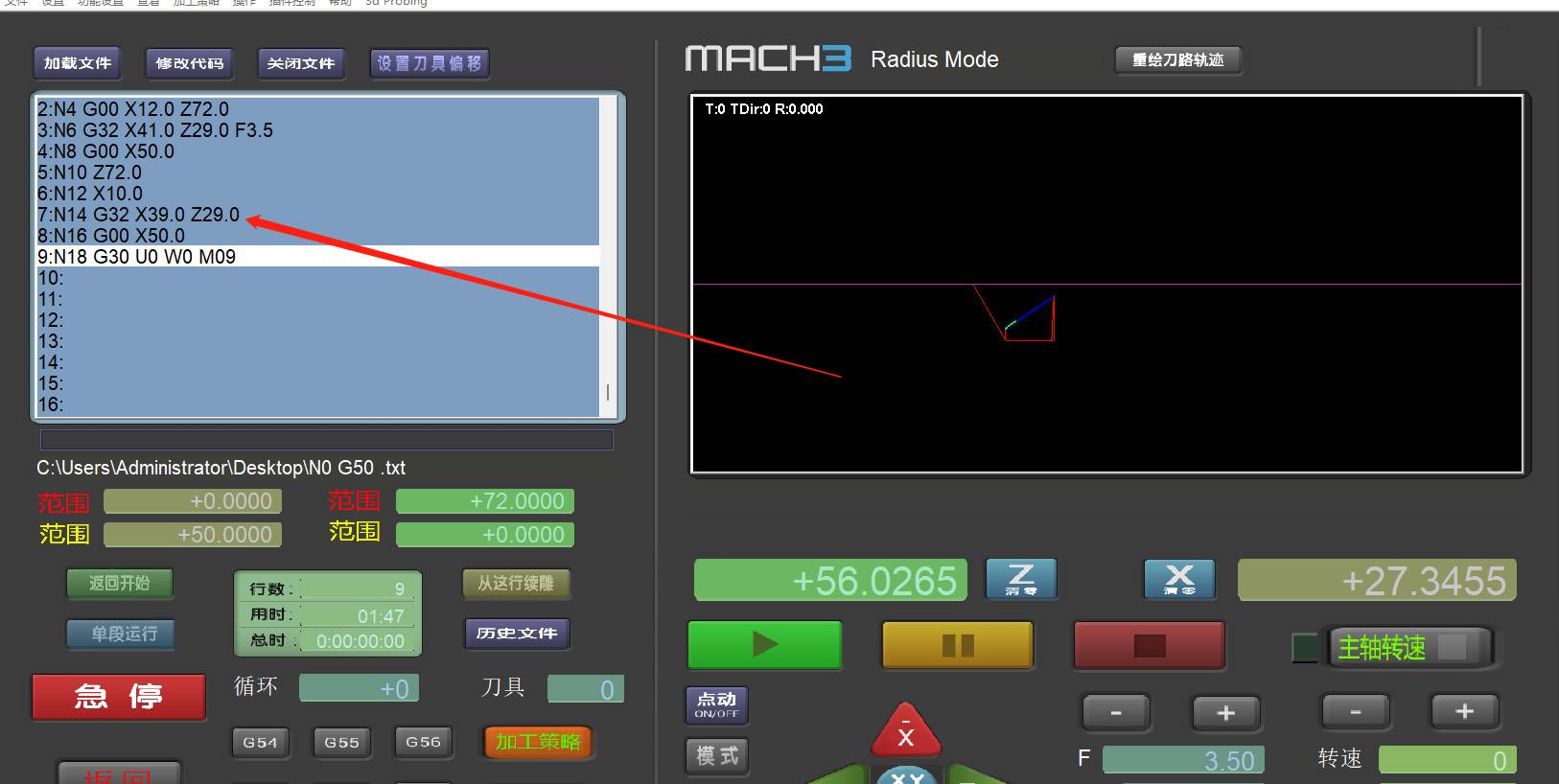

是支持的，在以前的路径中找到了G32，和I，K，支不支持J就不清楚了，没找到J的。

来自安卓APP客户端

春田工作室 · 发表于 2023-3-8 15:19:07

nini21800 发表于 2023-03-08 13:59
: F* p1 Y! J! z+ F是支持的，在以前的路径中找到了G32，和I，K，支不支持J就不清楚了，没找到J的。

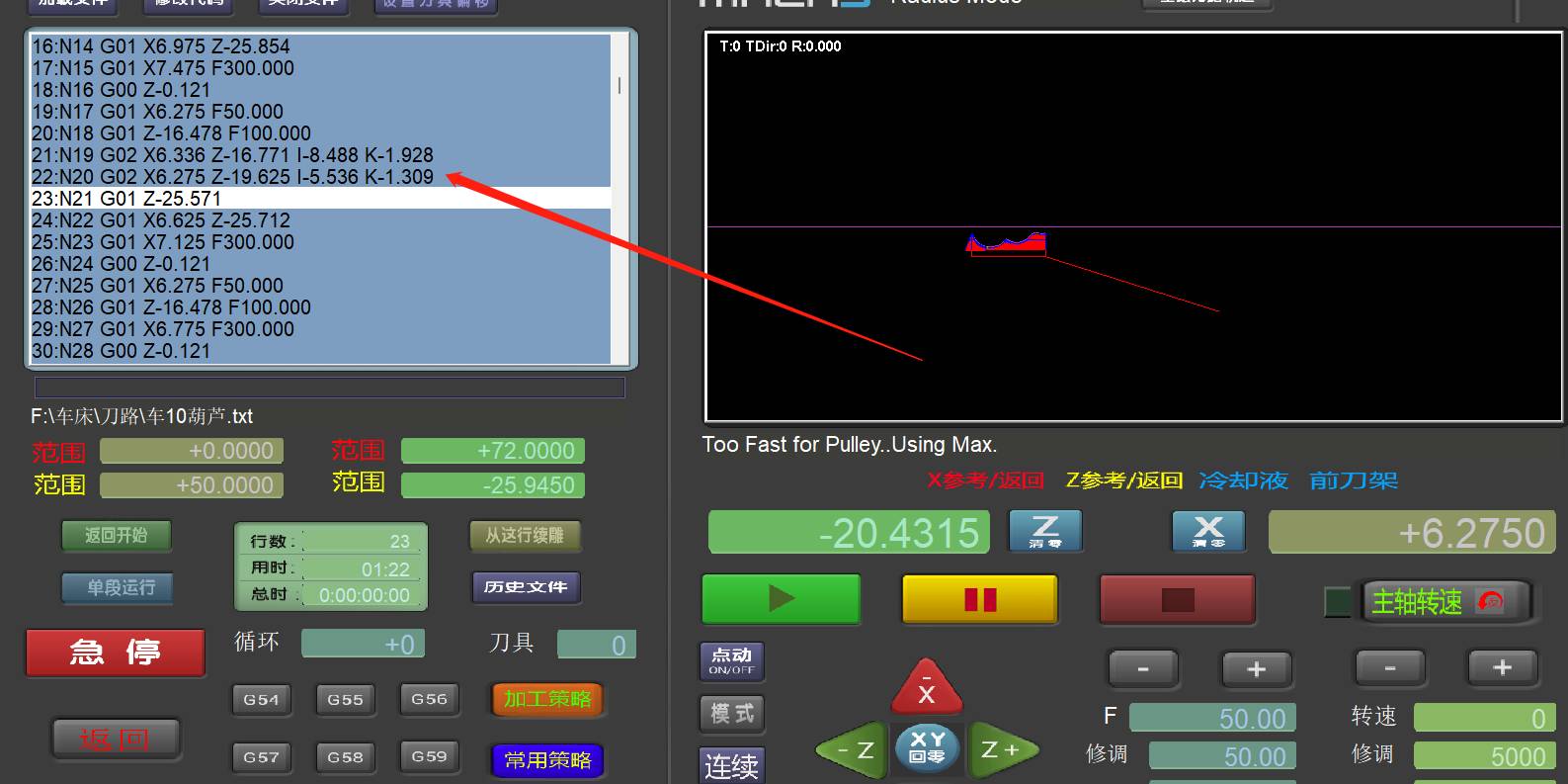

嗯，看样是可以，车床不大用不记得了，只记得出G代码要把圆弧变成线段拟合，IJK的问题记得只支持2个忘了哪两个了看你的图记起来了

来自安卓APP客户端

yangzhenya123 · 发表于 2023-3-8 22:21:55

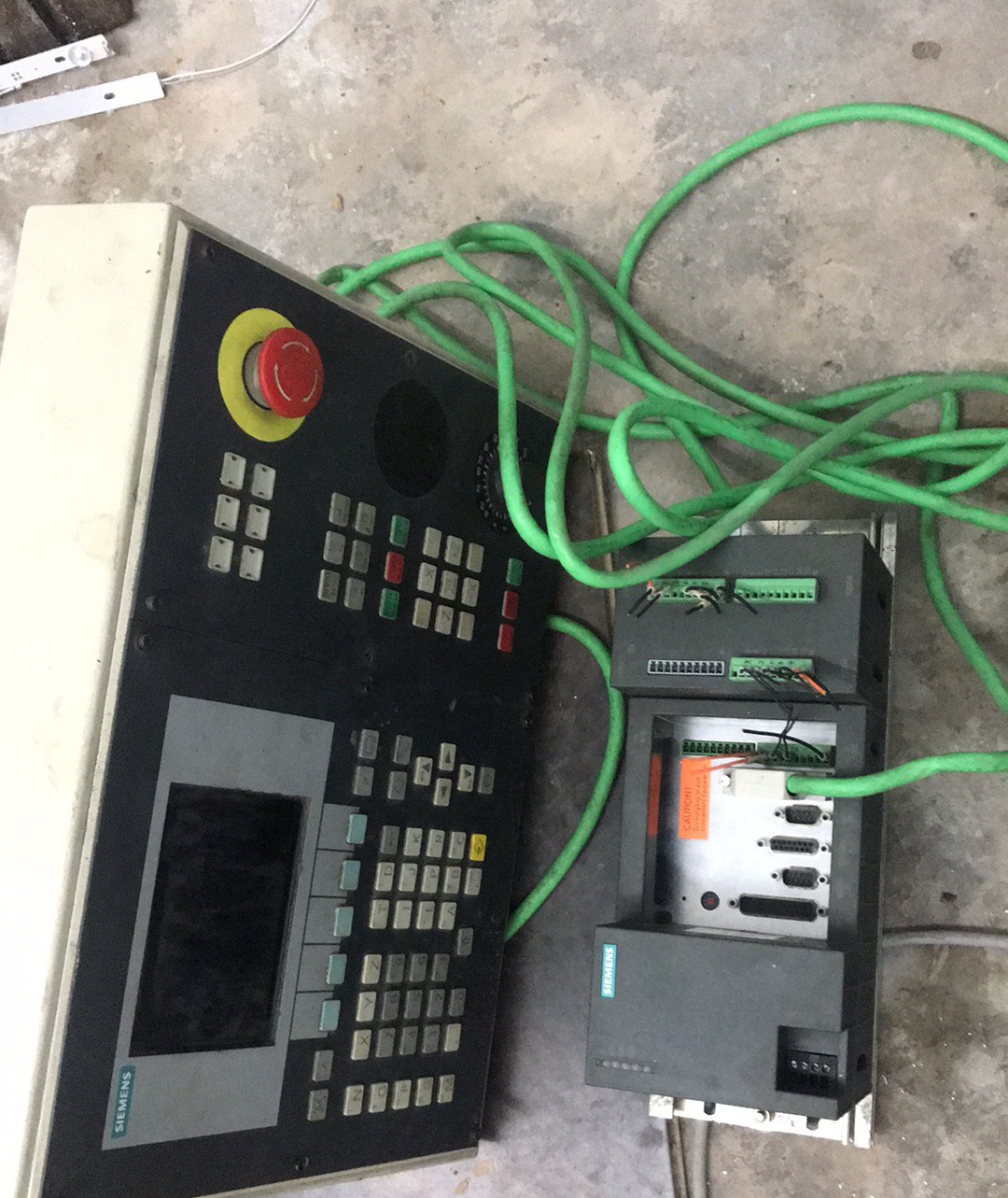

多了一个数控西门子车床系统，几百块钱，啥螺纹都可以车

来自苹果APP客户端
