锯片有轴向摆动，什么原因？

wucaerhan · 发表于 2021-6-14 23:30:47

花不如酒发表于 2021-06-14 23:010 v7 s* z. @( z0 ^/ Z7 ~
人坐上去看看。还摆动的话就可以是轴或者压盘的问题。

夹板没拧死是不是就会甩动？因为是简单试机，就没上扳手拧，手拧的

glhq · 发表于 2021-6-15 09:23:50

慢慢调

花不如酒 · 发表于 2021-6-15 09:46:04

wucaerhan 发表于 2021-06-14 23:30
& h9 O+ \2 {4 i( ?' p2 p夹板没拧死是不是就会甩动？因为是简单试机，就没上扳手拧，手拧的

不平衡就会，再一个铝型材轻，有一点不平衡震动就影响整体都轻微震动，压个重物就好了。

嫉妒的家伙 · 发表于 2021-6-15 09:47:39

wucaerhan 发表于 2021-06-14 23:240 W x; W! h+ I0 \! f
考虑过这个问题，再加行程不够了

轴向，就是说锯轴左右摆动，所以说加四个滑块。鸡架单薄，角码安装得全，结构跨度要小，升降受力是地面，这四个脚就有可能虚设。

一月31 · 发表于 2021-6-15 10:51:06

核心那么重，框架用铝合金的不够稳吧，用铁的焊接一个。

wucaerhan · 发表于 2021-6-15 11:57:37

嫉妒的家伙发表于 2021-06-15 09:473 p# A2 n9 A- h4 C# S# i
轴向，就是说锯轴左右摆动，所以说加四个滑块。鸡架单薄，角码安装得全，结构跨度要小，升降受力是地面，这四个脚就有可能虚设。

支撑在地上这个我没考虑到，感谢

瓦尼亚 · 发表于 2021-6-17 21:37:45

先检查是不是轴自己的问题看绣的厉害先拿砂纸清干净如果没问题那就是机架轻了转起来后会有些微的摆动我以前用方管做的架子结实是结实但很单薄用手都能晃摆动很大后来改进了好很多你这种组合我还是建议换成厚角铁焊接好点太轻了压不住后面会有很多烦恼

瓦尼亚 · 发表于 2021-6-17 21:43:41

升降组合用光轴还是不好的除非换20以上的 4根不然少量的弹性你是感觉不出来机器一开动就完蛋可以用线轨加滑块 2条就可以我打算以后在造就是这样做的成本大概是120左右但载重比光轴强几个档次机器用料越好后面的抖动这些才会小不然震的很

qizhijian1999 · 发表于 2021-6-19 16:28:32

结构不合理，重新构思新的结构

“不靠谱”工坊 · 发表于 2021-6-20 21:02:43

浪费好东西，角铁焊成就不会出现这种情况，

“不靠谱”工坊 · 发表于 2021-6-20 21:06:22

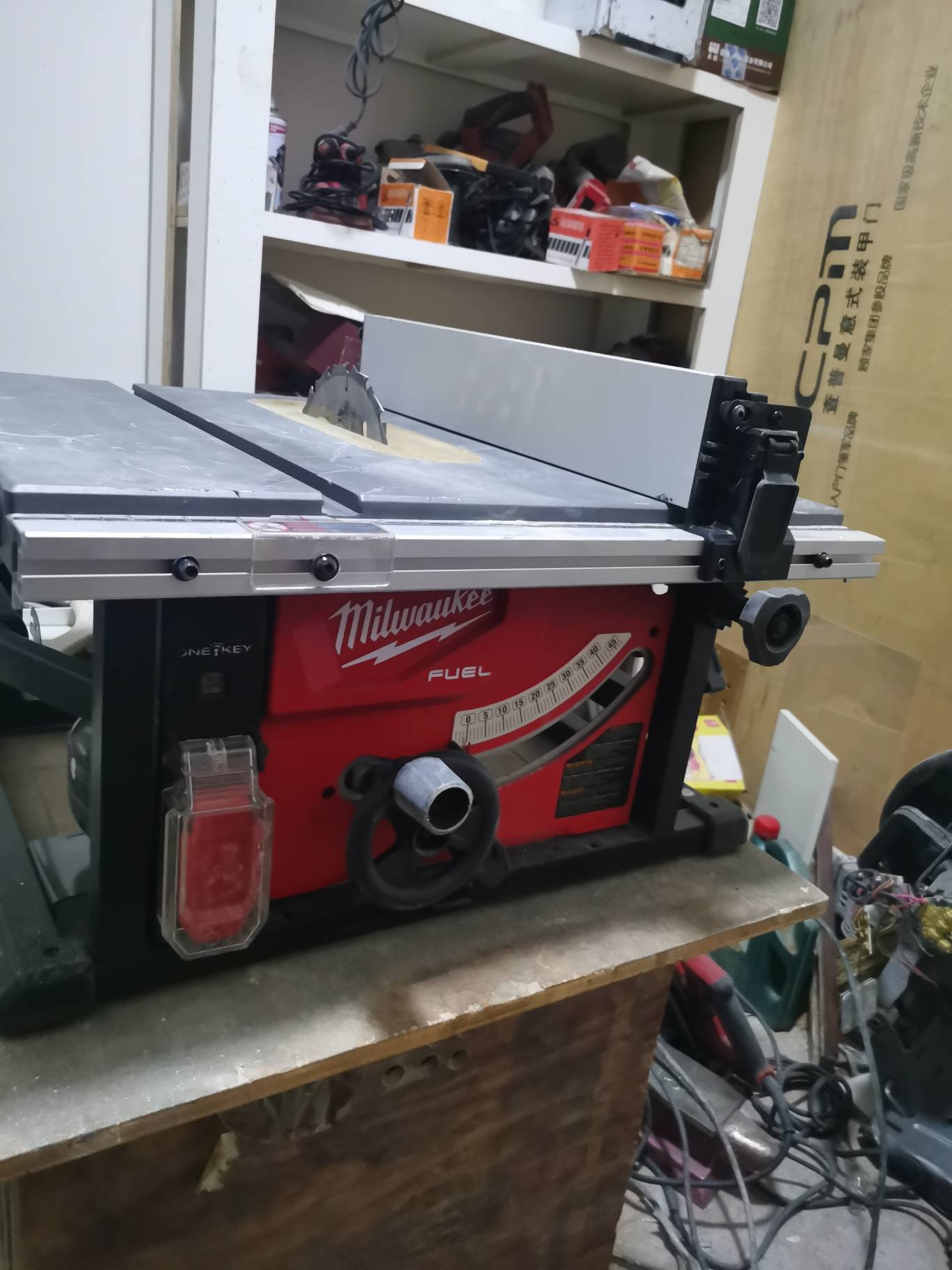

我做过几个简易锯台，角铁，方管，不锈钢，成本也不低，最后还是搞了二手的好玩，便携式的轻便

鲁艺传承 · 发表于 2021-6-22 18:11:23

至少5#角钢焊接台面用8厘至10厘钢板。就不会窜动了。

sjh675 · 发表于 2021-6-25 10:08:34

结构问题轴承座放两头皮带轮放中间锯片压盘那头尽量靠近轴承座

wucaerhan · 发表于 2021-6-26 19:12:19

“不靠谱”工坊发表于 2021-06-20 21:06
; P: b, L B$ o6 D3 k( S我做过几个简易锯台，角铁，方管，不锈钢，成本也不低，最后还是搞了二手的好玩，便携式的轻便

总要经历那么一次折腾才懂

wucaerhan · 发表于 2021-6-26 19:13:25

sjh675 发表于 2021-06-25 10:08/ H; s# t* r3 f
结构问题  轴承座放两头    皮带轮放中间   锯片压盘那头尽量靠近轴承座

这个一体主轴没办法，皮带轮只能在一边，锯片那边尽量往轴承靠了
