变频器和mach3卡什么连我头都大了，求大神指导

驴行天下

XJB1783 发表于 2021-6-14 08:44

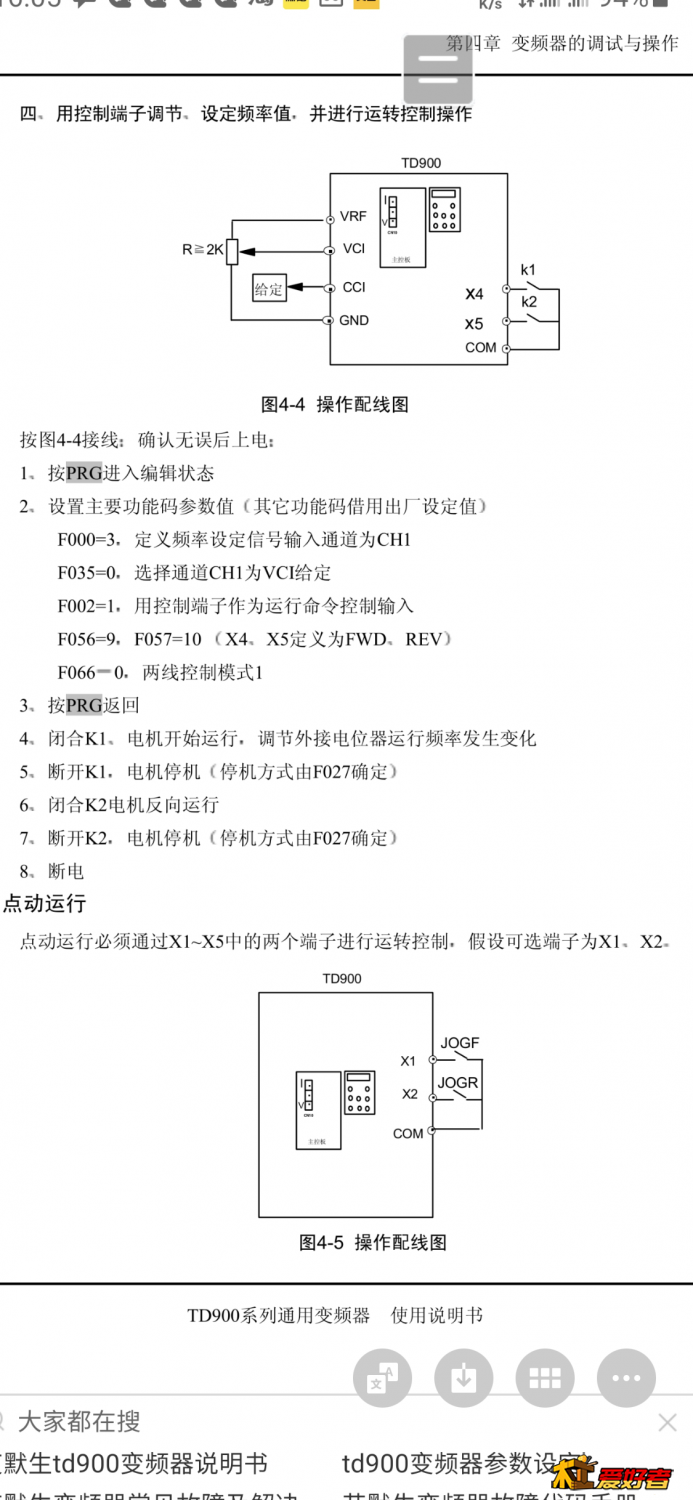

谢谢，图2我同你的连法一样，图1的接线应该是你测试用的吧？我已经设置为外部端子控制了，但是说明书好像找不到“外部模拟电压”这个设置，这个不是外部端子控制就行了吗（而且那个VI那个开关我打到V上表示是电压控制了）。
' u* M7 v, o' \, H4 ^8 V

干柴烈火

我觉得，是不是变频器上你没有选对模式，我前几天就是安装好，接线好，依然没有反应，然后，去变频器里，切换成电压控制频率模式，就OK啦

驴行天下

干柴烈火 发表于 2021-6-14 10:16
我觉得，是不是变频器上你没有选对模式，我前几天就是安装好，接线好，依然没有反应，然后，去变频器里，切 ...

在哪切换电压控制频率，参数设置吗？我的好像没看见这个参数。只看见面板上有个VI开关，我打到V是了。
  A" {+ Q8 j( `1 h! b" N8 N

干柴烈火

驴行天下 发表于 2021-6-14 11:33
在哪切换电压控制频率，参数设置吗？我的好像没看见这个参数。只看见面板上有个VI开关，我打到V是了。

每个变频器好像都不一样吧，我前几天查的是艾默生的变频器
% h- d4 f* u. e& [

XJB1783

XJB1783

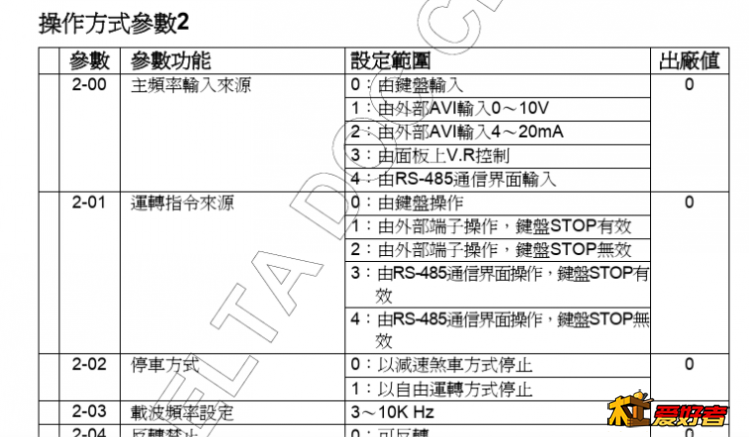

https://wenku.baidu.com/view/26baecc34028915f804dc287.html

XJB1783

  U! x2 E: H4 U* l. C

驴行天下

XJB1783 发表于 2021-6-14 11:58

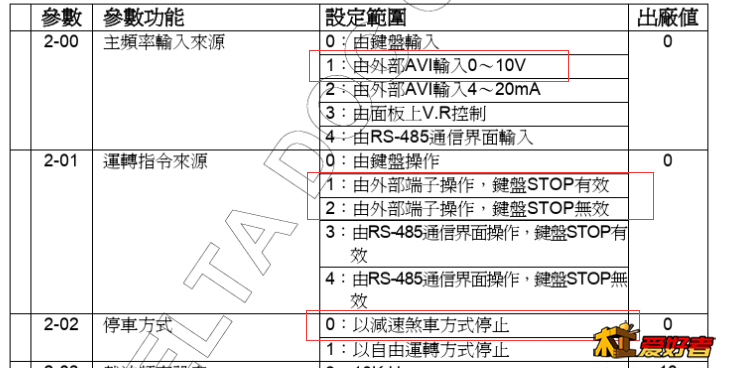

4 S" O" y* I! X谢谢，确实忘记看了2-00了，不过很久很久以前我在说明书框选了已经设置了，好像会自动保存，机子不在旁边，等有空我再看看。

驴行天下

干柴烈火 发表于 2021-6-14 11:45
每个变频器好像都不一样吧，我前几天查的是艾默生的变频器

/ o! t; b. p) V3 A9 h看见了，你楼下贴出来了，是我漏了看。

nini21800

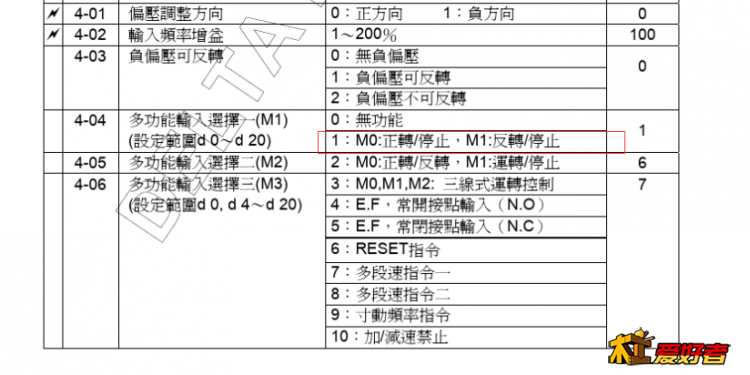

这个正转接口和反转接口不能同时给信号，它只能是一个有信号，让电机正转或反转。调速接口也要有信号（可能是电压，也可能是脉冲等）

来自安卓APP客户端

驴行天下

XJB1783 发表于 2021-6-14 11:58

$ |  U2 {5 q9 m& J. w( ~我发现确实保存了，没有解决。

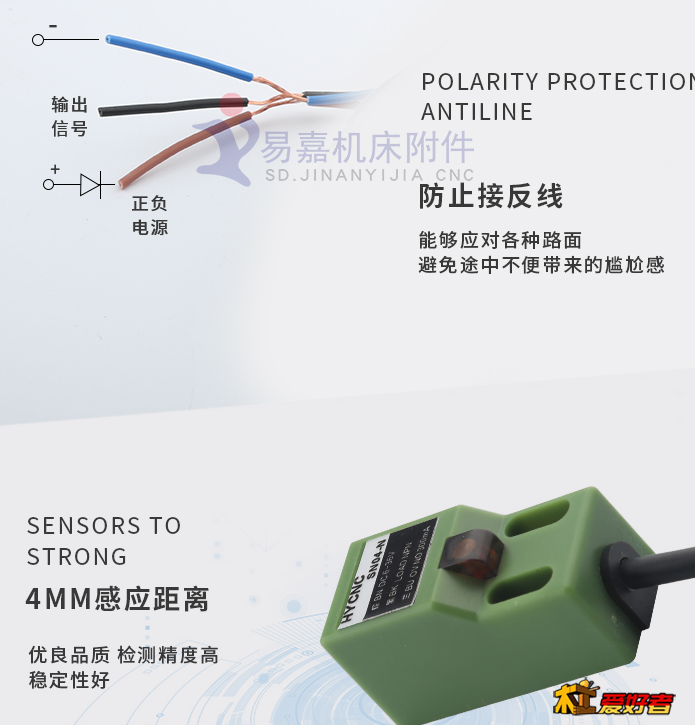

另外我买了下面作为限位和原点，主卡说明书是pnp连法，我发现我买的是npn，所以我不按主卡说明书连法，而用下图限位的说明书连法，用送棕色线连12v，蓝色线连0v，黑色连那些说明书那些pin。这样连后为什么mach3就用不了了，机器不动了，是还要设置哪里还是哪里错了。我已经勾选那些home和设置对应的pin number了。
4 E- `3 U- `! w/ _+ u/ V

驴行天下

3 K8 p0 f; H) p; n& n

nini21800 发表于 2021-6-14 15:06
/ F8 K  E$ m! l* Y) d这个正转接口和反转接口不能同时给信号，它只能是一个有信号，让电机正转或反转。调速接口也要有信号（可能 ...

谢谢。现在问题是不能调速。我发现用台式电脑mach3不会卡，用笔记本会卡。

驴行天下

xiaoyu8502

不能调速是速度在多少？还是不能转？

来自安卓APP客户端

驴行天下

xiaoyu8502 发表于 2021-6-17 07:12
不能调速是速度在多少？还是不能转？

能转动，就是固定一个速度。你mach3设置多少都没用，就一直是那个速度。
