换滑块求助

小小人物

打算拆了，把垫着的密度板弄开。发现台面螺丝基本拧不动了，内六角都滑牙也不动    每个螺丝孔里加点煤油放置12小时 然后用带冲击螺丝刀砸一下就松动了。

阿嚏48

既然换就直接换个线规吧！要不还是别折腾了

A逍遥-赣南脐橙

激光打标 发表于 2021-06-09 15:21
看看正面是我那台不

5 D; b3 N3 @: f0 Y肯定不是，哈哈，我在贵州买的。一开始发过图片他们说是奔驰。我也不太懂

来自安卓APP客户端

A逍遥-赣南脐橙

激光打标 发表于 2021-06-09 15:21
  N$ ?/ z3 _0 f* n/ U看看正面是我那台不

9 F7 k7 K* I( i# u# B% f) X没有接线板的，数据线插头剪了直接接驱动器主轴啥的，也自己加了接线板，因为我加了对刀。限位

来自安卓APP客户端

A逍遥-赣南脐橙

小小人物 发表于 2021-06-09 15:36
打算拆了，把垫着的密度板弄开。发现台面螺丝基本拧不动了，内六角都滑牙也不动    每个螺丝孔里加点煤油放置12小时 然后用带冲击螺丝刀砸一下就松动了。

买了wd40。等滑块到了试试。能拧下来就拆台面换。我甚至还准备了断头螺丝取出器。

来自安卓APP客户端

A逍遥-赣南脐橙

阿嚏48 发表于 2021-06-09 15:58
- M2 k# V, N( j+ J既然换就直接换个线规吧！要不还是别折腾了

7 ^" U' x4 X; o1 z8 l不会换。不折腾就只能吃灰了吧

来自安卓APP客户端

阿嚏48

A逍遥-赣南脐橙 发表于 2021-6-9 16:34
不会换。不折腾就只能吃灰了吧

0 d! o) R9 n; M, E0 w/ Z+ A8 J小行程用圆规还好点，这么大行程的还是用圆规，稍微用一段时间磨损后精度应该能论mm了，尤其又没有全封闭的防尘，磨损超级快，真没必要折腾，除非你不要精度，能动就好
4 Z0 |7 E% l! |( i

A逍遥-赣南脐橙

阿嚏48 发表于 2021-06-09 17:04
! v) z% }  E! y* ^1 G. b5 ~/ w8 [5 x; C小行程用圆规还好点，这么大行程的还是用圆规，稍微用一段时间磨损后精度应该能论mm了，尤其又没有全封闭的防尘，磨损超级快，真没必要折腾，除非你不要精度，能动就好

没这么夸张吧。我用来切割，三合一结构板式。本来别人是做广告的。浮雕。这个机子弄没有误差丝杆导轨全的换了。毕竟是二手的

来自安卓APP客户端

A逍遥-赣南脐橙

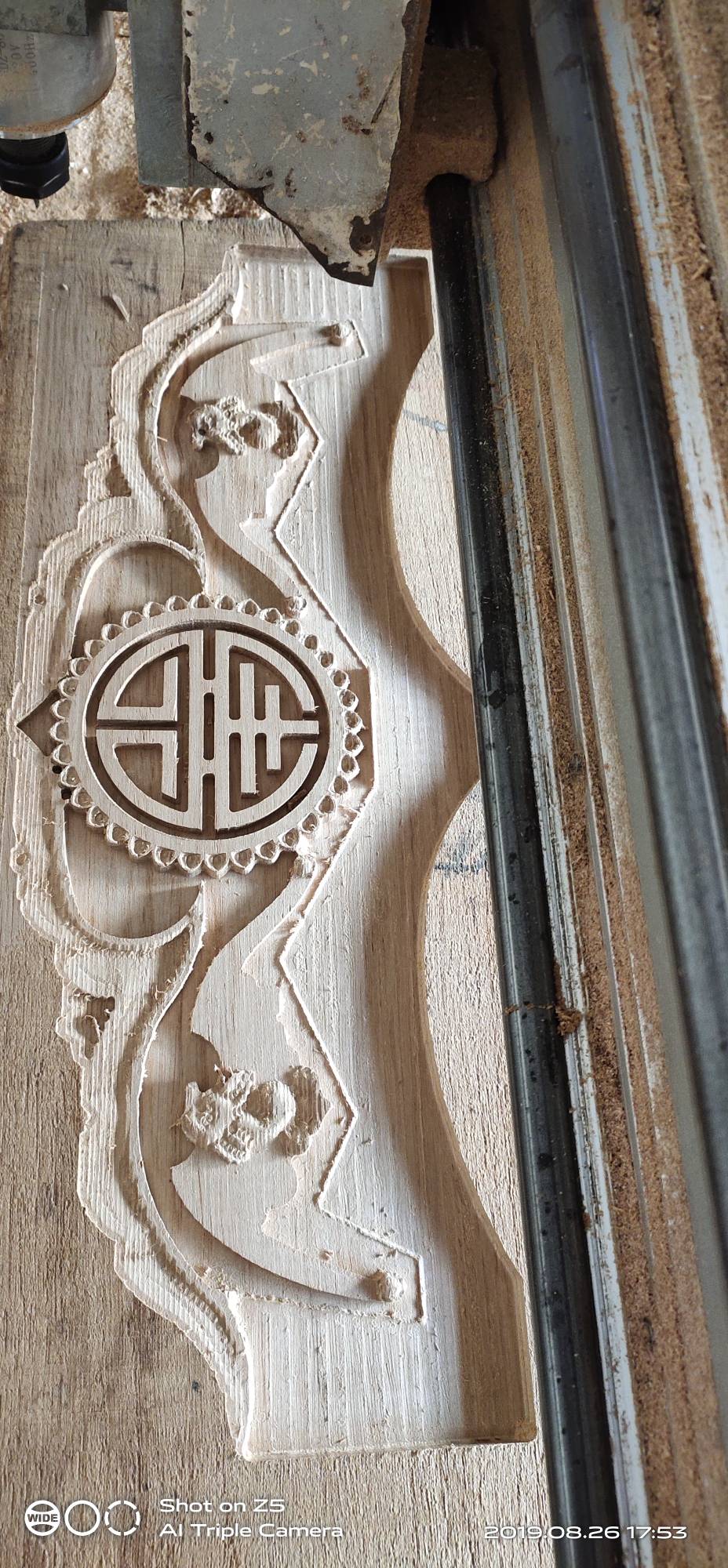

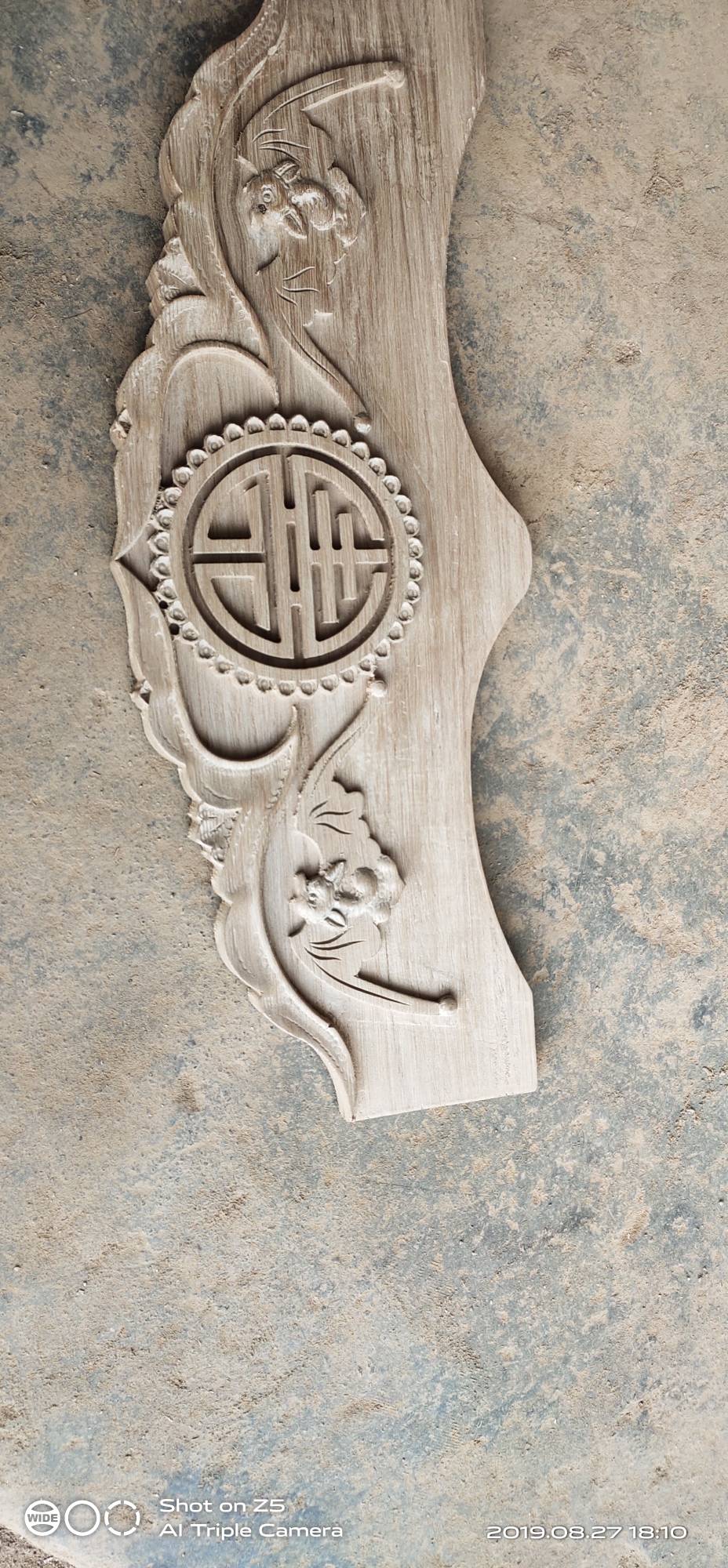

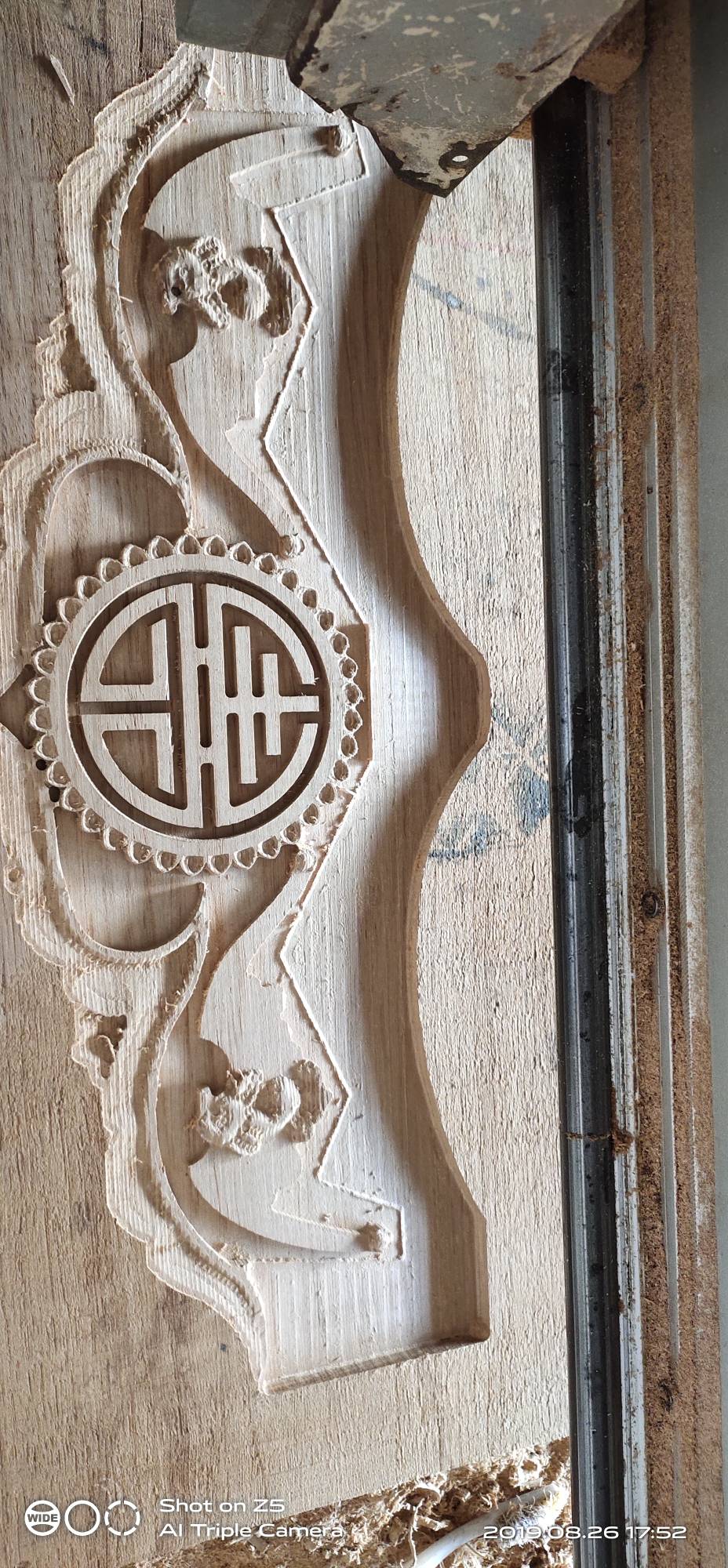

传个这个机器干的活
+ U* G0 O& ^& e& w1 f$ X4 y
; o3 x0 D: m( ~' N6 a

来自安卓APP客户端

A逍遥-赣南脐橙

激光打标 发表于 2021-06-09 15:21
看看正面是我那台不

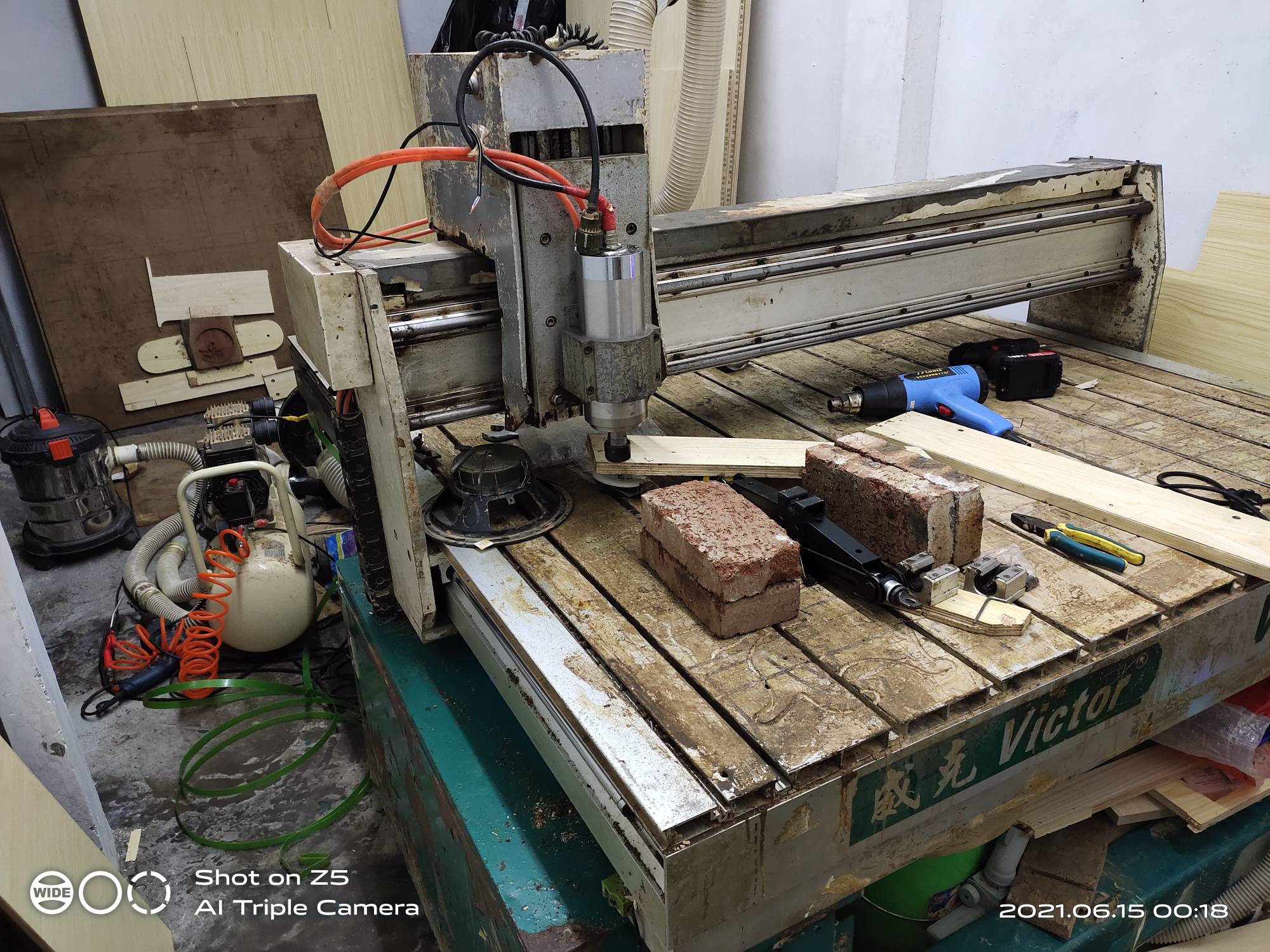

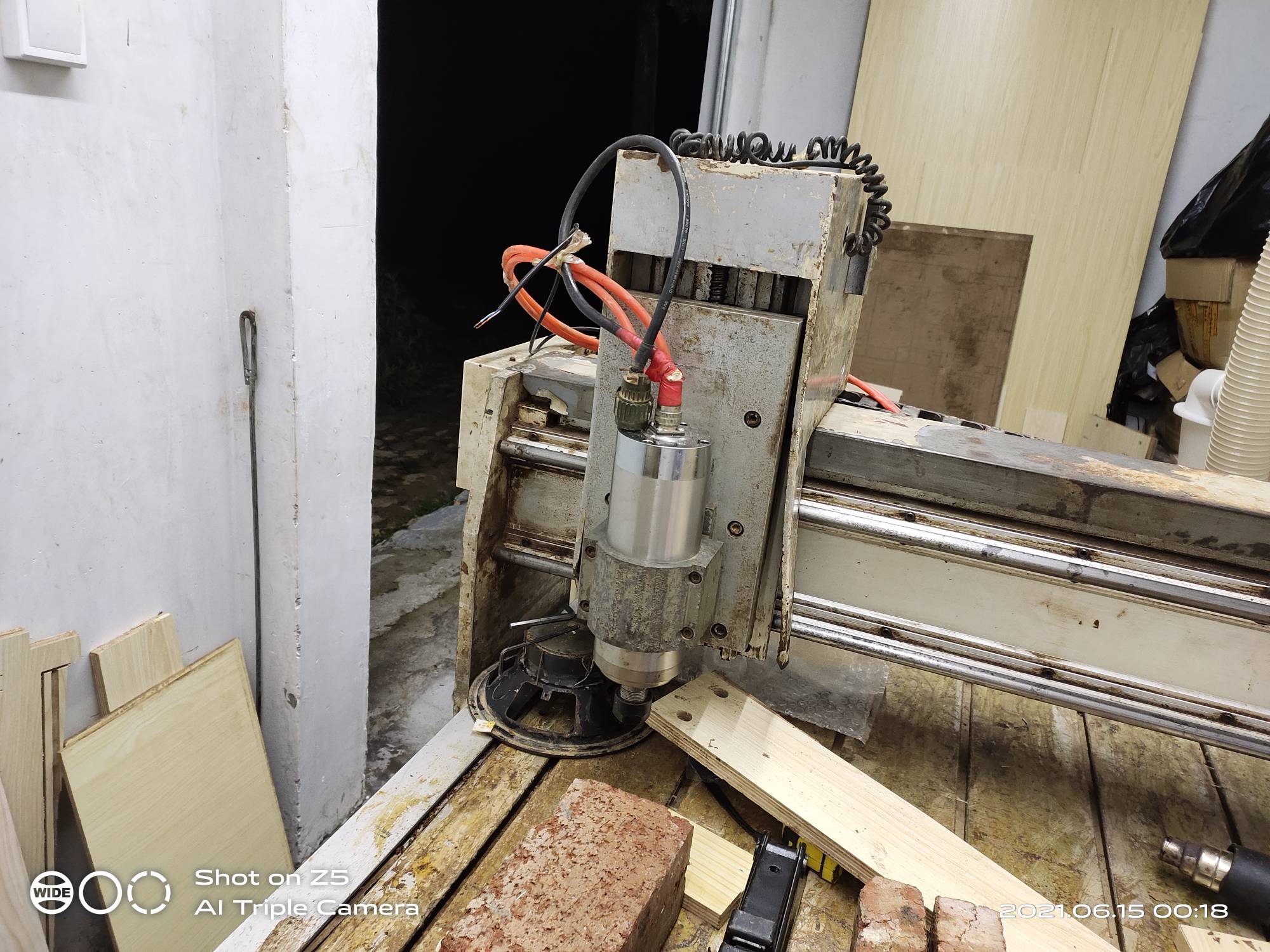

& a+ M0 `- j. l来来
( g5 W- O3 }; x0 e) j& i

来自安卓APP客户端

A逍遥-赣南脐橙

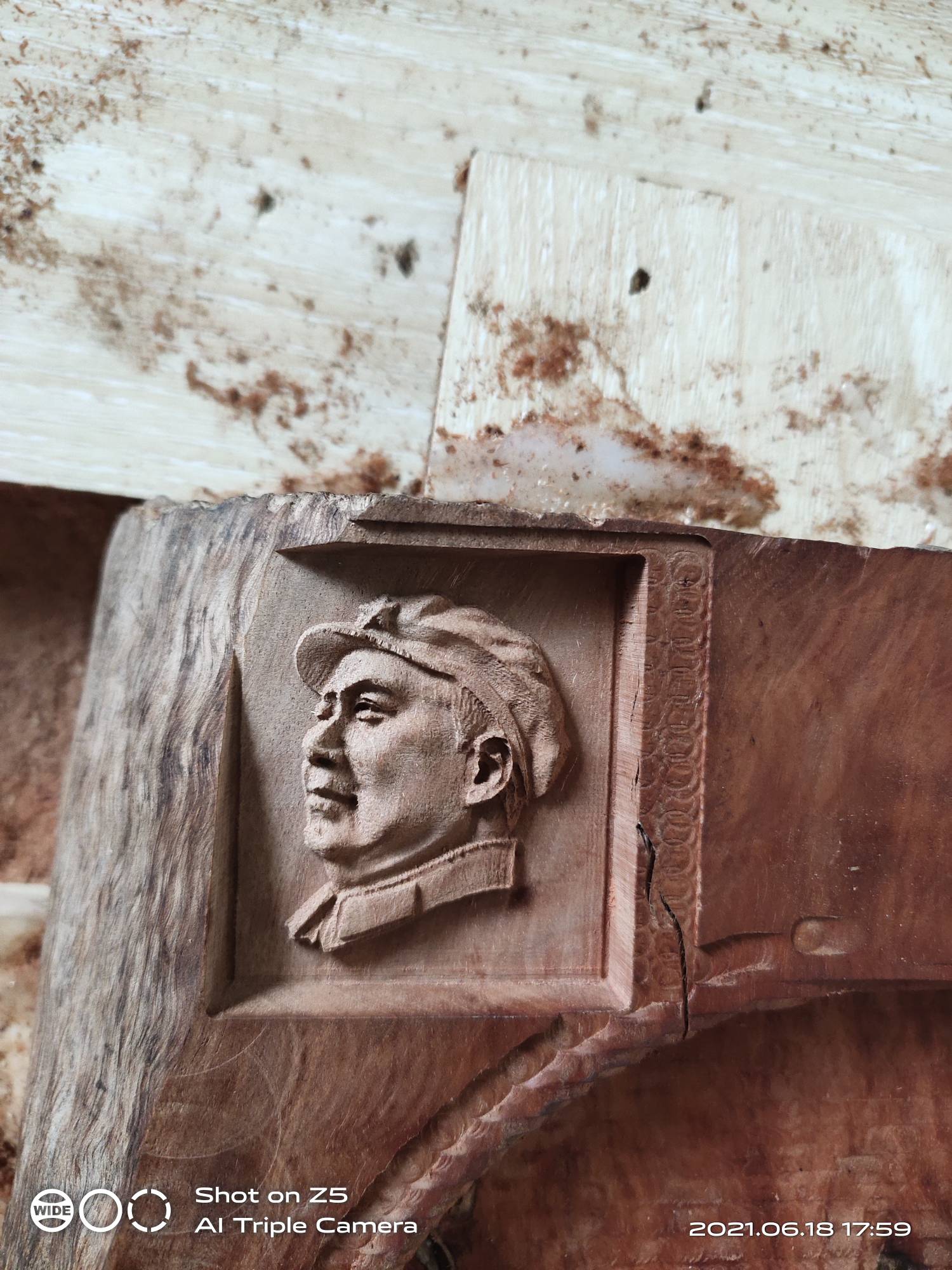

换好了来个测试

来自安卓APP客户端

A逍遥-赣南脐橙

" N' B8 ]1 D9 @! g! u2 ]

来自安卓APP客户端

湖湖

这是带座光轴 你当然看不到 轴上有螺丝啊 。 下面那个铝合金锥形支撑是轴承一部分。那个铝合金条 前后各有两排螺丝  都拧下来  轴承就能连座一起 抽出来了。
2 G: R  {) J* p+ N( ^
要换都的换。要还有台雕刻机 就买点铝块 自己加工个方轨滑块安装块  全改方轨得了 ~~~~ 光轴 确实太垃圾 。运行起来 咯吱咯吱的 。
. v5 e8 d" n" O, r) n

A逍遥-赣南脐橙

湖湖 发表于 2021-06-19 00:18
这是带座光轴 你当然看不到 轴上有螺丝啊 。 下面那个铝合金锥形支撑是轴承一部分。那个铝合金条 前后各有两排螺丝  都拧下来  轴承就能连座一起 抽出来了。
9 ~& r, q1 E4 Q% ]' x5 {8 |  Y
" @3 K4 _) N+ i) p5 Z- Y要换都的换。要还有台雕刻机 就买点铝块 自己加工个方轨滑块安装块  全改方轨得了 ~~~~ 光轴 确实太垃圾 。运行起来 咯吱咯吱的 。

8 z: @0 p$ T# ]5 i, o( d已经换好啦滑块。你说自己用雕刻机做？那都行吗？

来自安卓APP客户端

湖湖

A逍遥-赣南脐橙 发表于 2021-6-19 01:09
已经换好啦滑块。你说自己用雕刻机做？那都行吗？

) C% A2 j( \$ b0 ^9 i没什么不行的 1.5KW以上 主轴 干铝没问题的 ， 不过你要做下轴校准。保证钻孔精度 差不多。要换的 无非就是 滑块的 安装座 。
" M5 Z) u, ~/ E' X+ m: f
导轨 手工打眼就行了 。当然要反复测 反复打表 。你这大机器 差不多 就行了  又不是干金工的  加工木板 无所谓 。
1 y3 R9 _  I/ r6 C" ]
- M, A7 W2 m& l. r/ H方轨要好多了  起码 不会吱吱嘎嘎 。
