先上图，自制一个小夹背锯

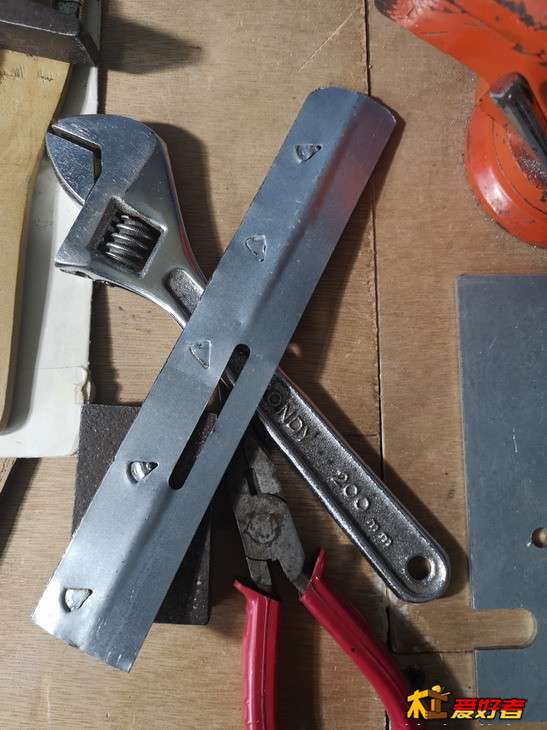

在桌子上做小活儿就要小工具。打算做一个小夹背锯。拆一条包装箱的铁皮包边，厚度0.8mm

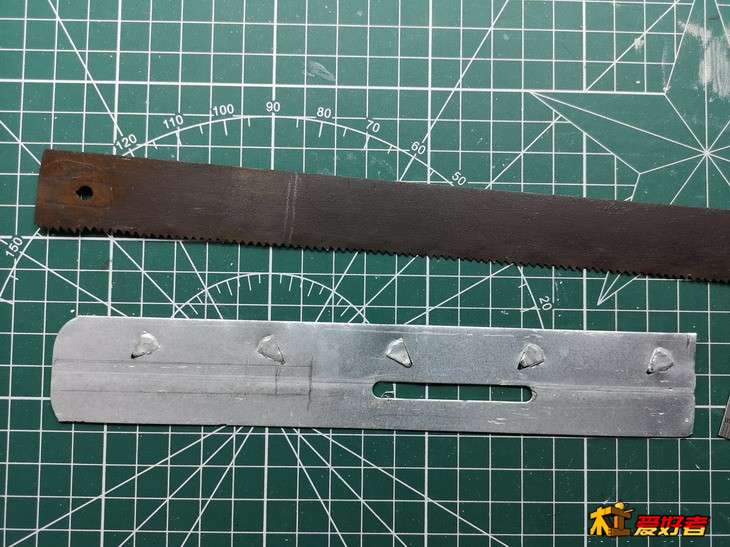

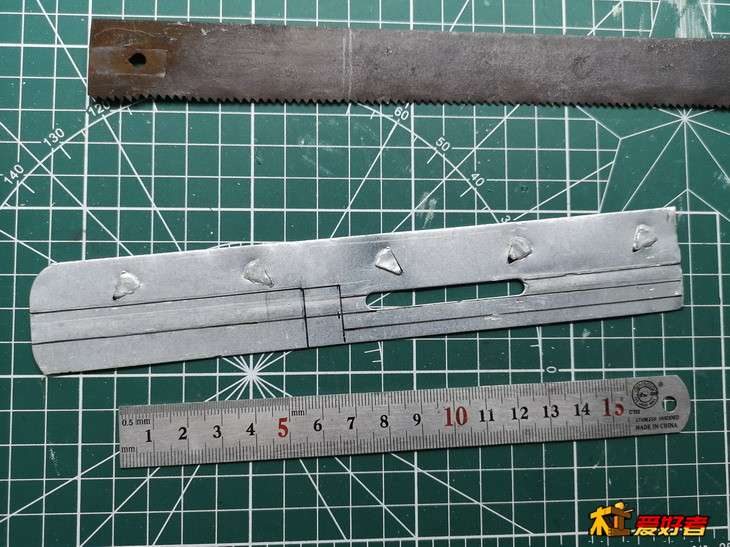

垫着铁块拍平铁皮，划线。锯条是以前翻新旧锯的

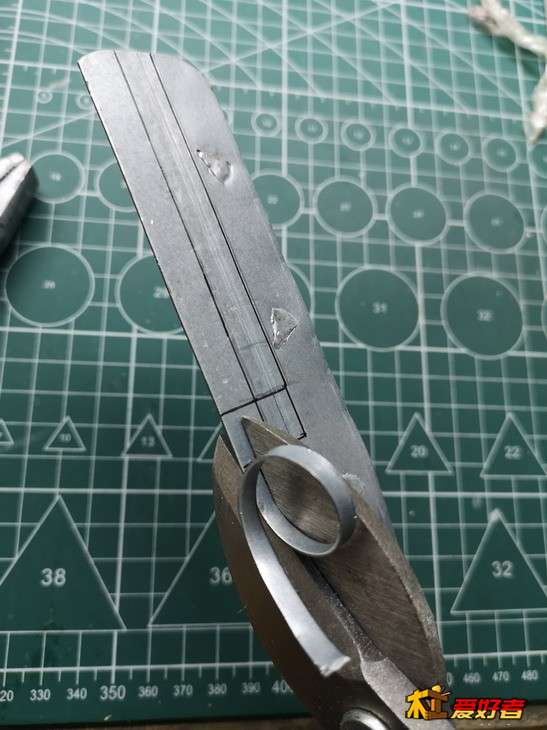

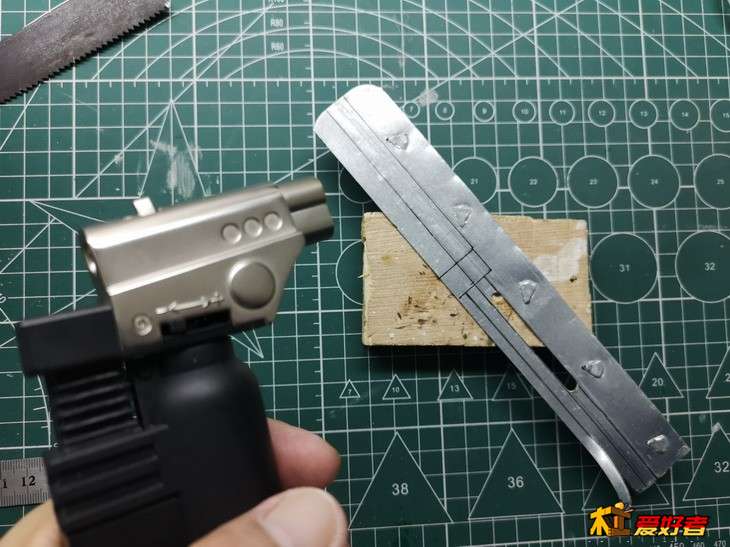

第一剪子就遇到问题了，拍平的铁皮费了老大劲才剪开一点，突然意识到拍平铁皮时产生了“冷作硬化”现象，赶紧拿出喷火枪把铁皮加热一番，然后让它慢慢冷却
（注：金属板料在冷加工时，由于敲打、弯曲等外力的作用，使金属产生塑性变形，由于塑性变形使材料变硬，变形越严重材料越硬，这种现象叫做冷作硬化。将变硬的材料进行退火，即可消除金属材料的冷作硬化现象，使材料恢复到原有的塑性。）

退火后的铁皮又变成比较柔软的状态，一剪到底不费力，后面的每次弯折铁皮之前都要喷火加热（不用烧红就行）以便加工

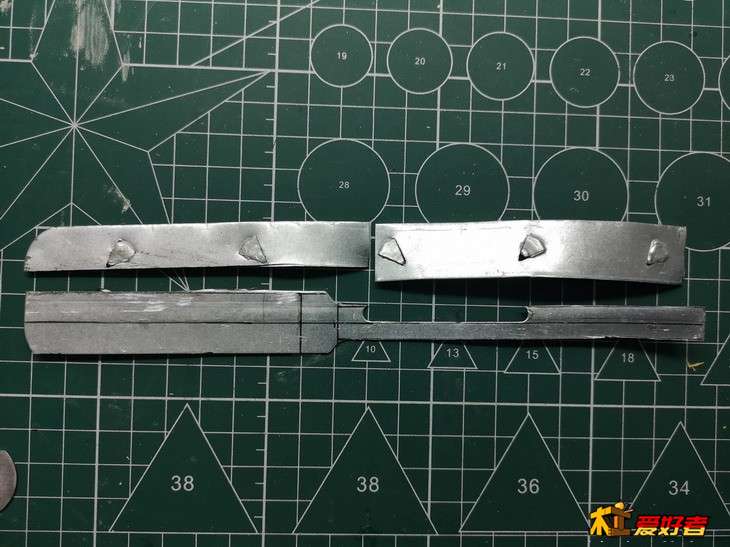

另外一条边是锯下来的，因为是夹锯片的部分不想在剪的过程中再弄弯，夹背部分下料完毕

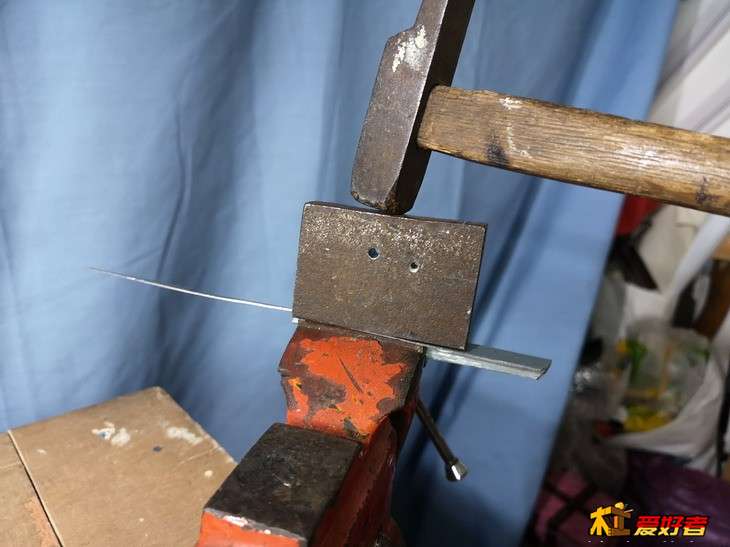

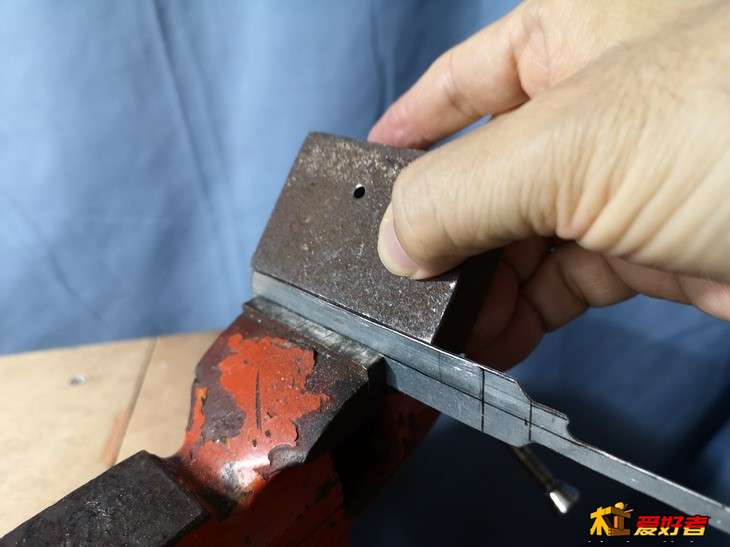

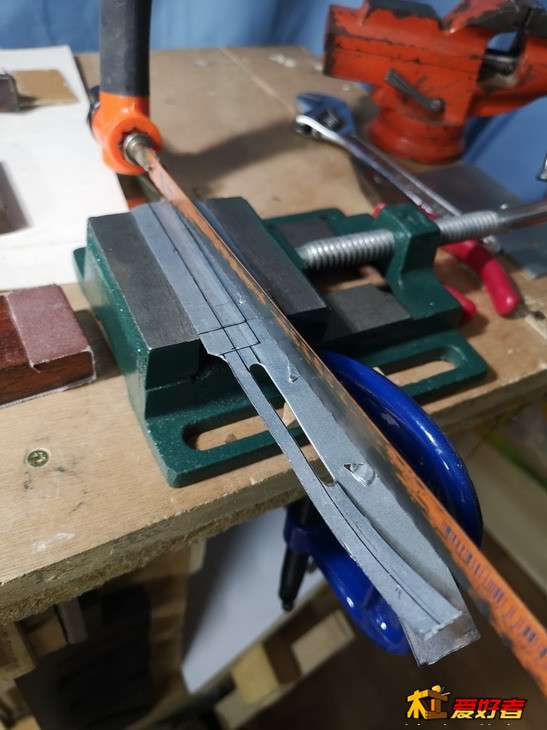

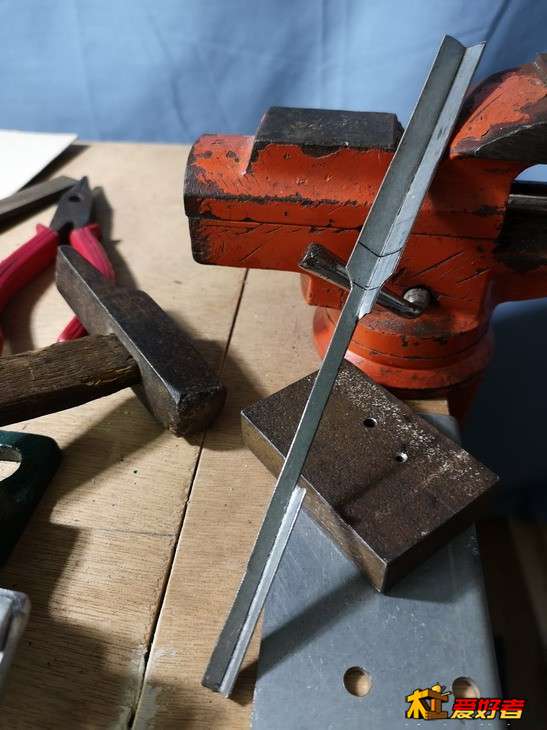

在台钳上，垫着铁块把夹背部分弯折，这样做能保持夹背部分在弯折时保持平直，夹背部分初具形状

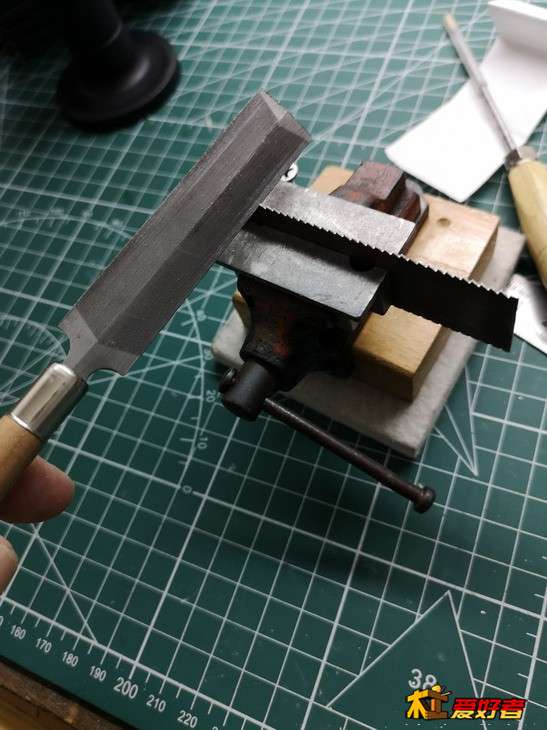

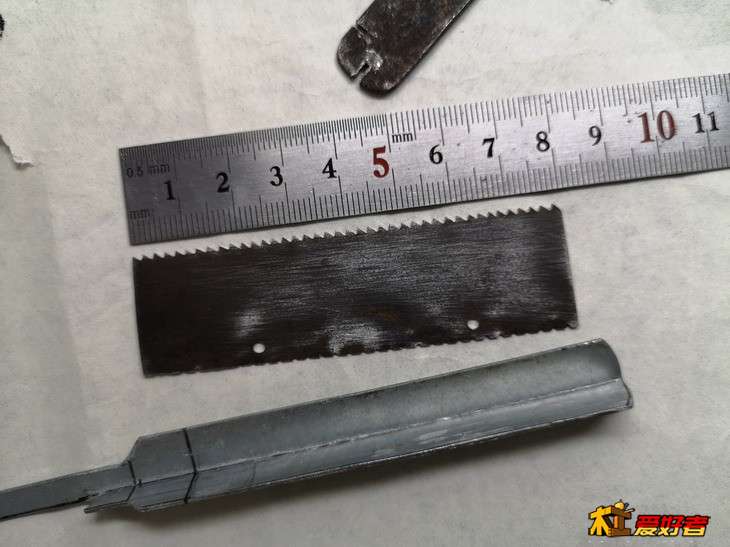

截取80mm旧锯片，重新伐成2mm齿距的细齿，掰左右左右的锯路，背面打了2个孔，预备夹不紧时冲铆定位，但后来没有用上

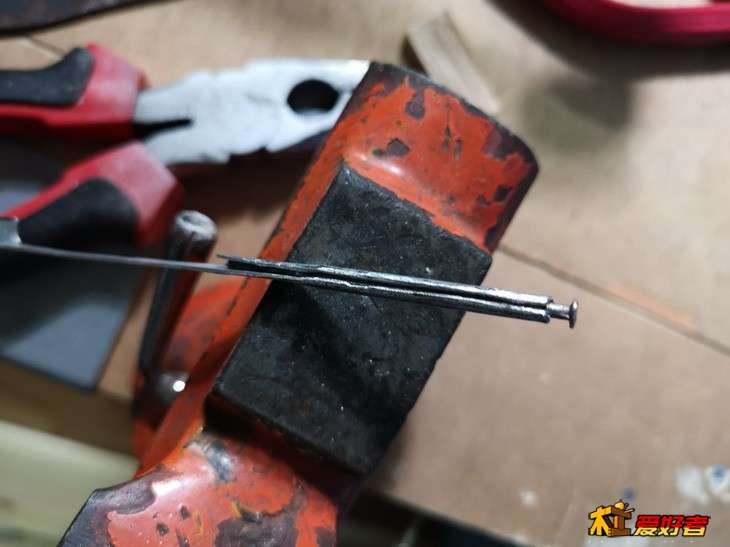

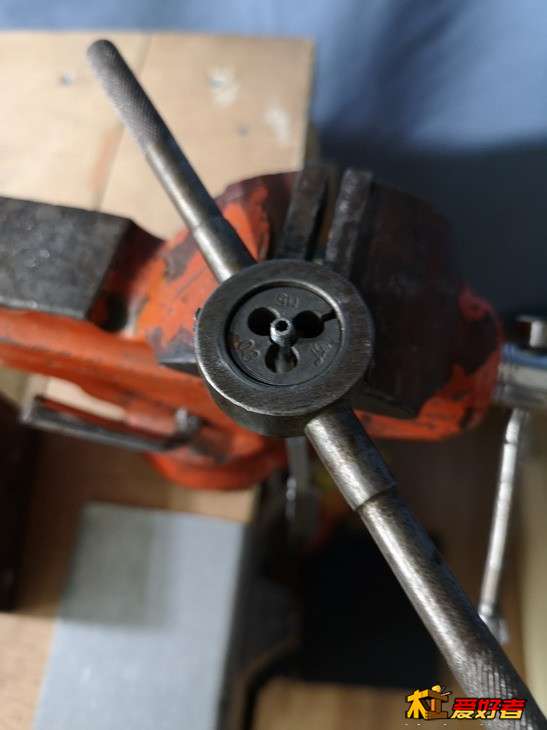

夹背的柄部分包着一个钉子敲成管状，套扣，为了装锯柄做准备

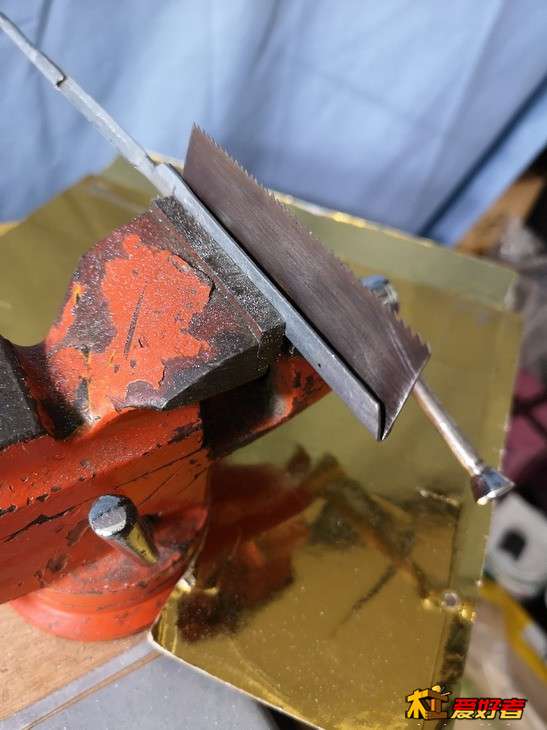

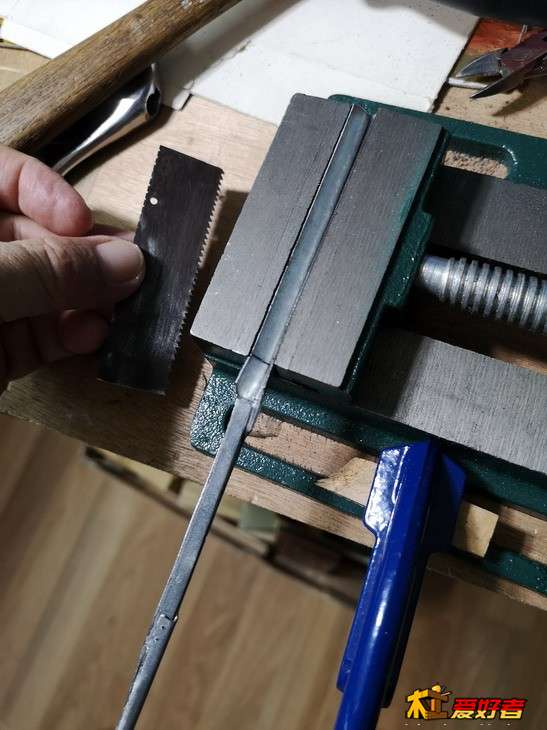

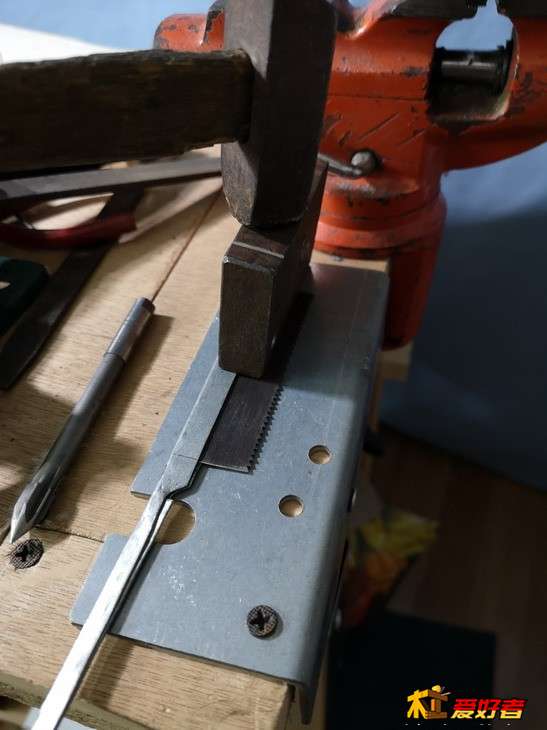

再次退火后，用平口钳把夹背部分夹到最小开口，放入锯片继续夹，最后垫着铁块拍紧夹背

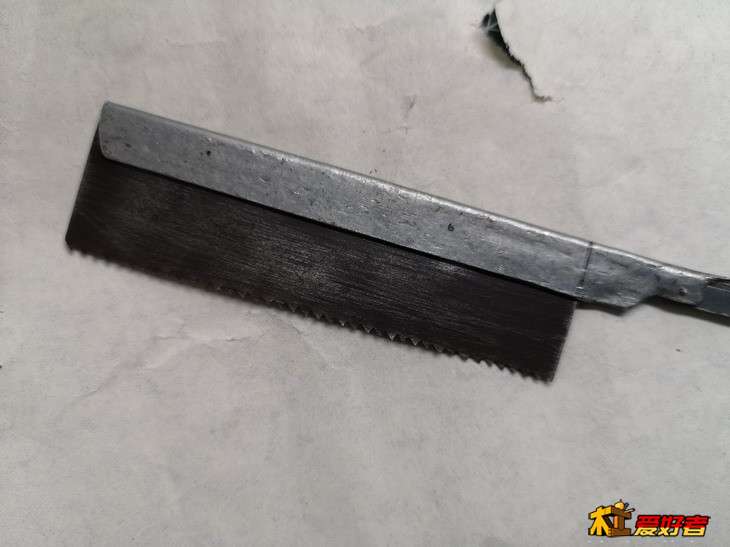

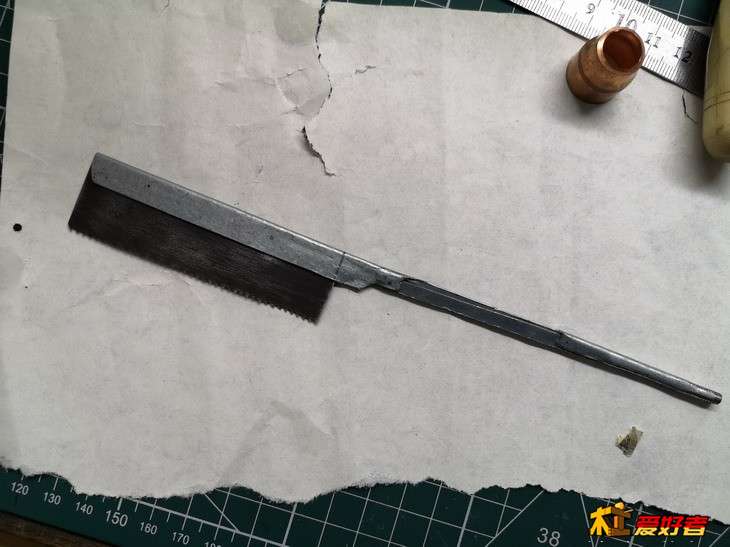

锯片夹紧了，小夹背锯初具大形

柄是一块干燥多年的桃树枝，柄箍是工地捡的空调铜管

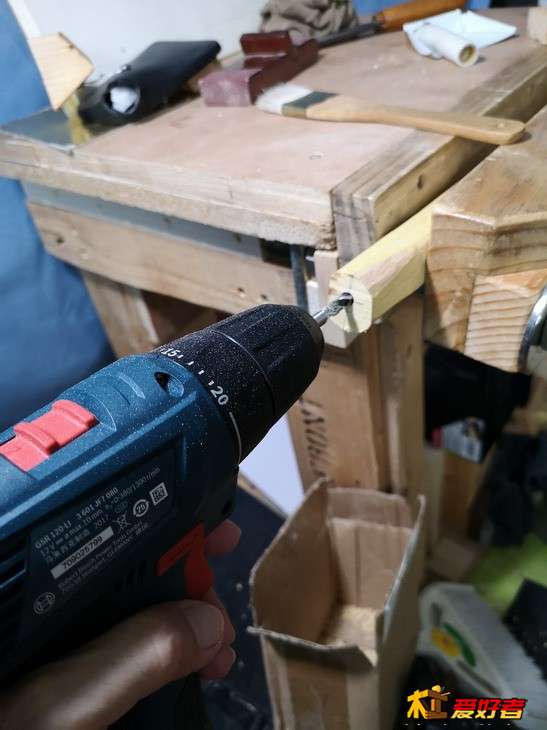

没有车床加工，只好桃枝锯好长度，先两面打6mm的通孔，再根据孔来定外圆

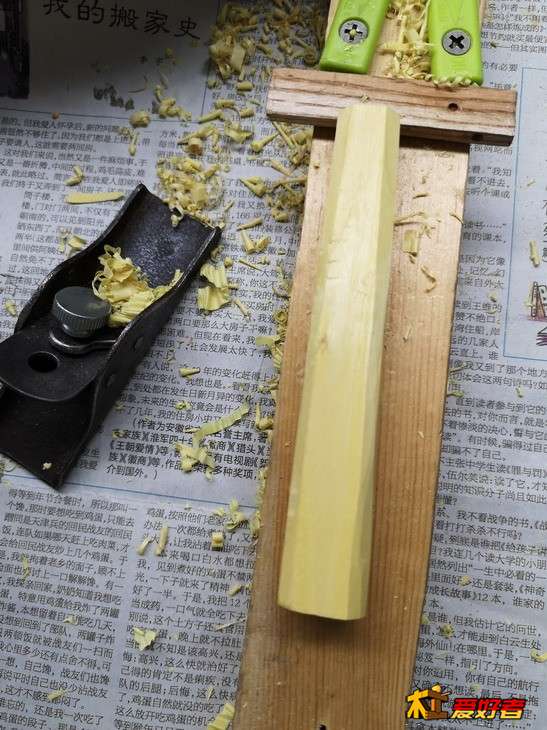

痛苦的刨圆过程，因为这块桃枝上全是乱纹，正着刨出戗茬，反着刨也出戗茬

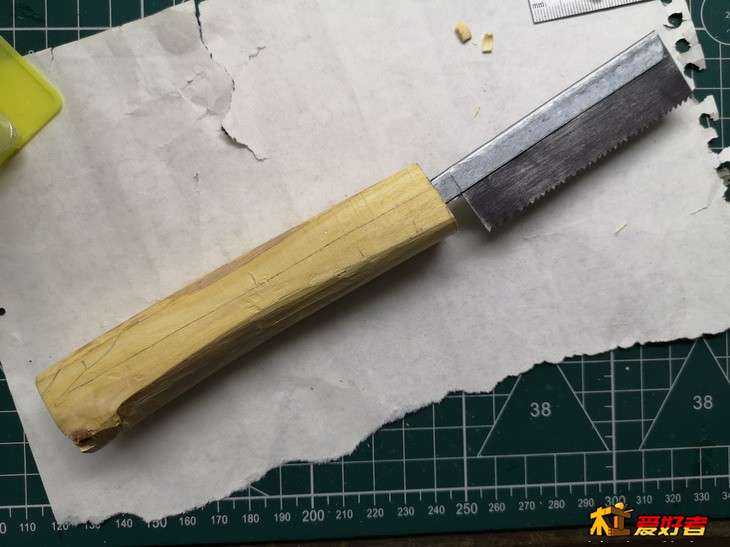

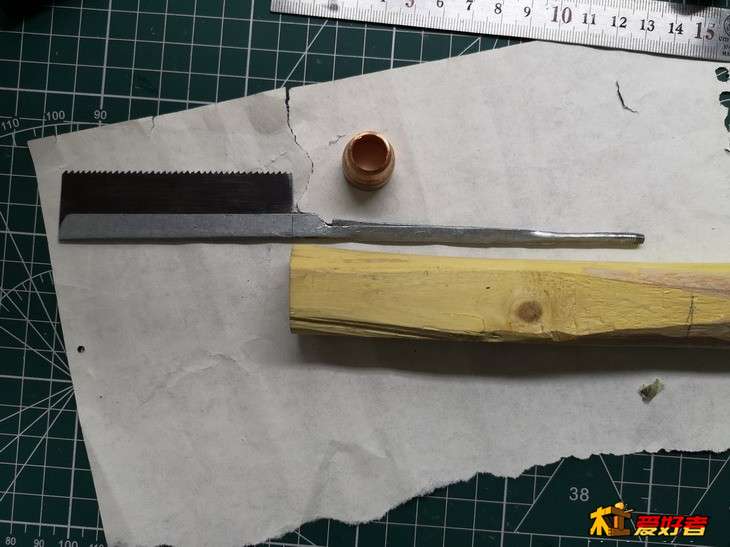

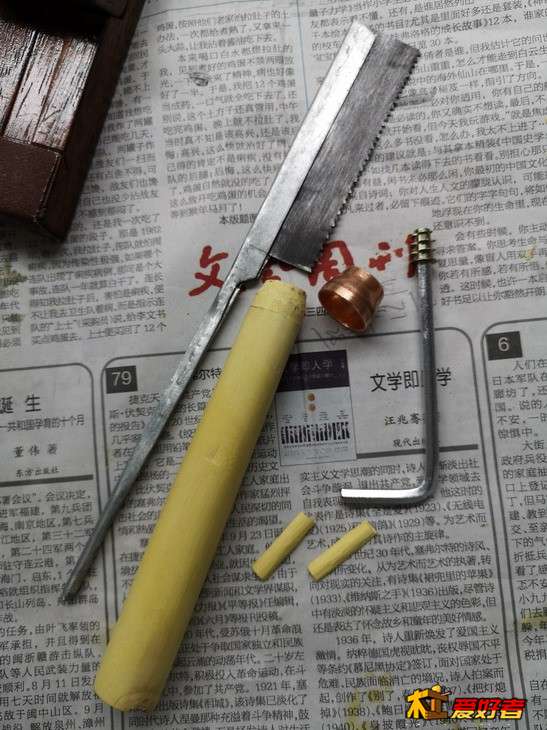

柄终于凑合完了，全套零件，尾螺丝是个内外丝

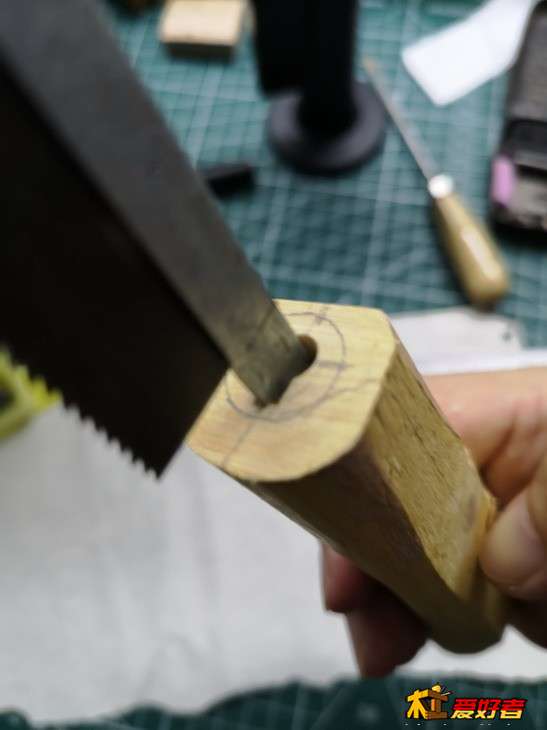

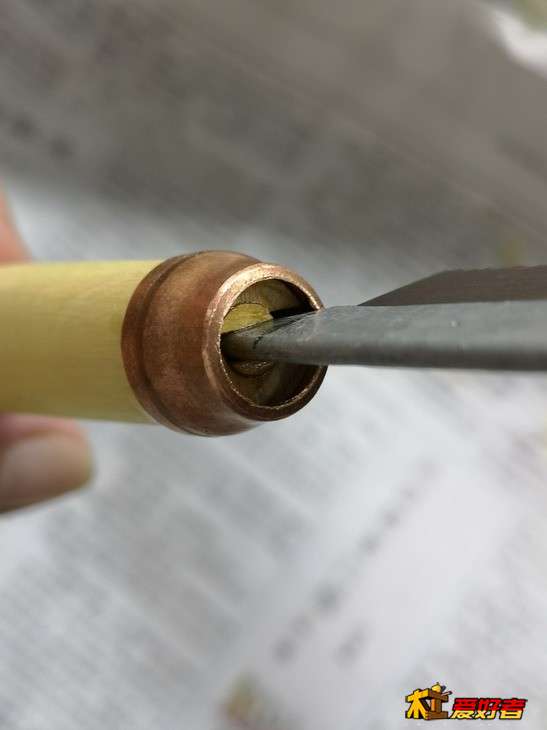

在柄孔插入夹背锯尾，再楔入两个半圆木楔，点上502胶固定，拧上尾螺丝

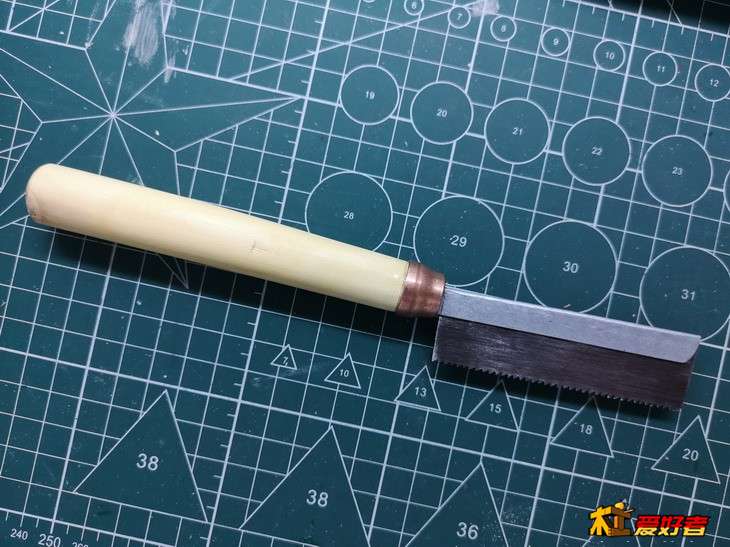

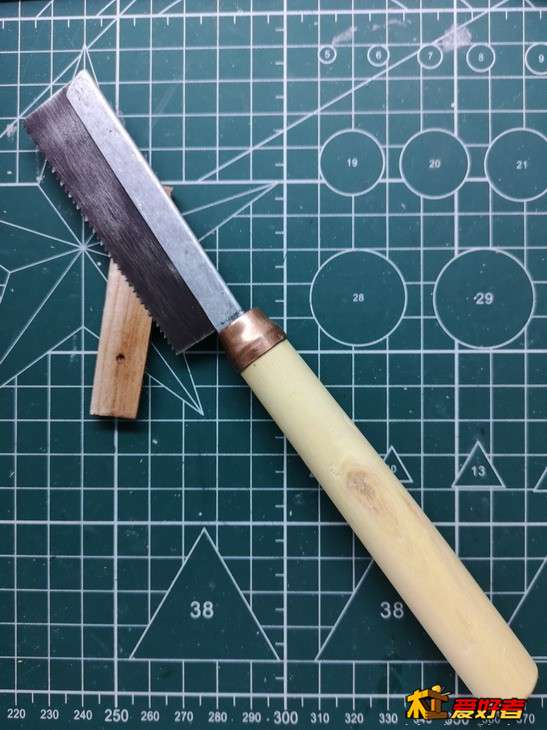

柄上喷2层清油，完工了

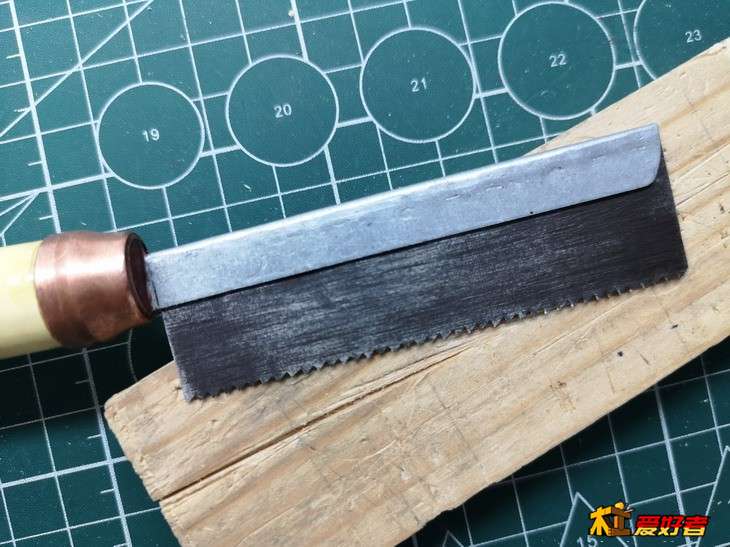

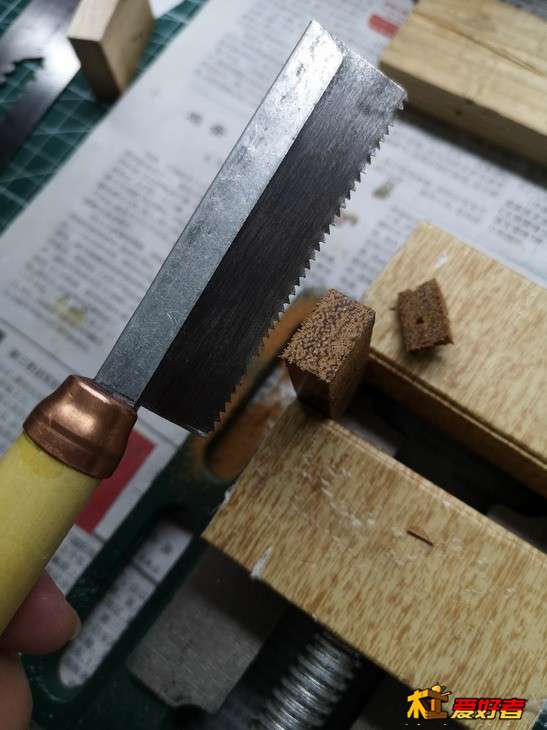

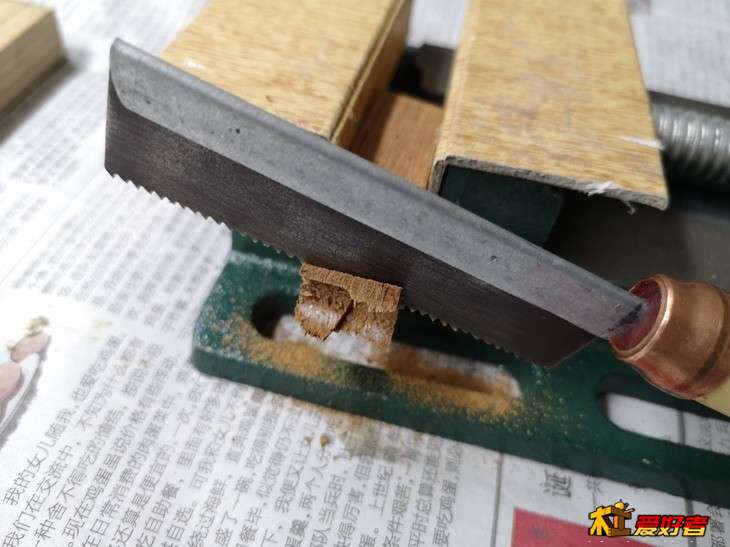

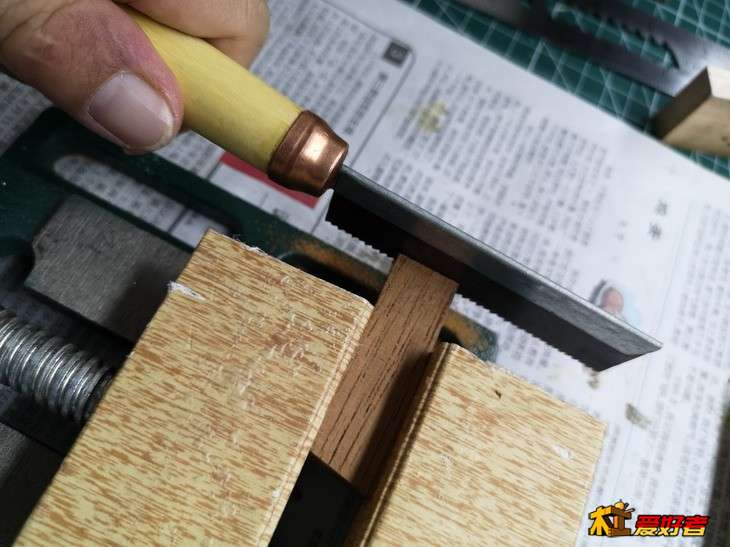

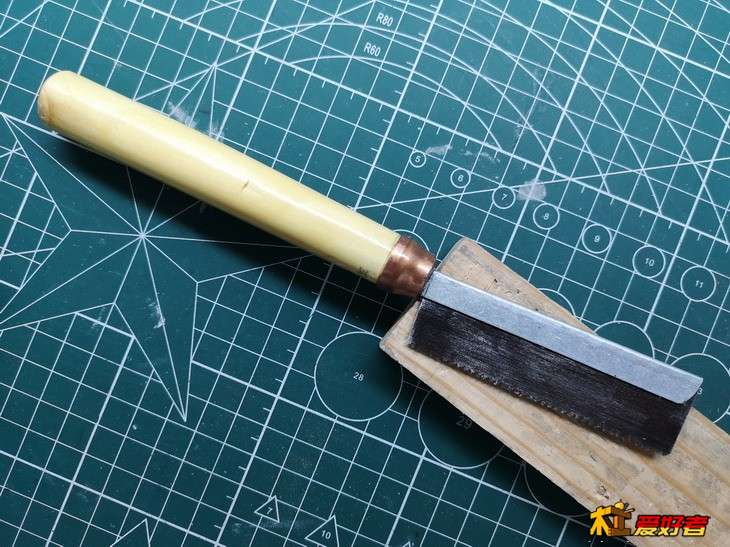

用小块硬木做锯切试验

小木匠666 · 发表于 2021-6-3 02:20:24

小夹背锯做的不错哦，我还没有做过工具，空了也尝试下。

雁北方 · 发表于 2021-6-3 06:29:24

钳工级别最少八级以上，上面的工艺看似简单，真要实操起来，就难了，好手艺！

木有鱼丸粗面 · 发表于 2021-6-3 07:08:05

做的真好

过程详细，对新手很友好

初見 · 发表于 2021-6-3 07:47:34

这才是玩的样子！

我已经在买买买的道路上迷失了

老河头 · 发表于 2021-6-3 08:11:29

小背夹锯做的挺好。

431826080 · 发表于 2021-6-3 08:29:57

谢谢分享

陈英俊 · 发表于 2021-6-3 08:50:13

玩的爽

银鲨鱼 · 发表于 2021-6-3 08:57:26

做的真好，玩得贼开心，

carpentercheng · 发表于 2021-6-3 09:02:13

玩得爽。

哈利路亚ych · 发表于 2021-6-3 09:06:36

有文字有过程，这才是新手所求的，谢谢！

五金散人 · 发表于 2021-6-3 12:00:33

木工不知道怎么样？但一定是个好钳工

caifengpeh55 · 发表于 2021-6-3 14:18:50

dingyubo · 发表于 2021-6-3 14:22:52

做的好，介绍的详细。

燊燊不息 · 发表于 2021-6-3 14:41:27

精致漂亮

做小东西挺适合，锯齿向后是否好用些。
