仅300元把车床变铣床 垂直刀架改装记录

BD7JHZ

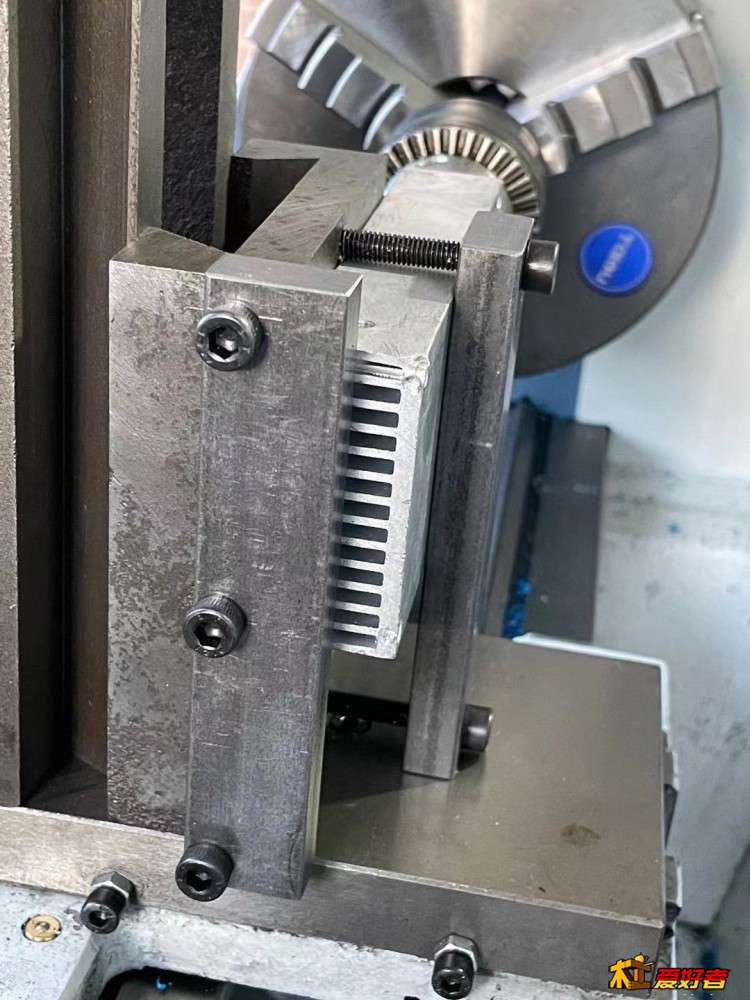

先看看改装完成后的样子
先说说大家比较关心的问题：
1）为什么要改装？

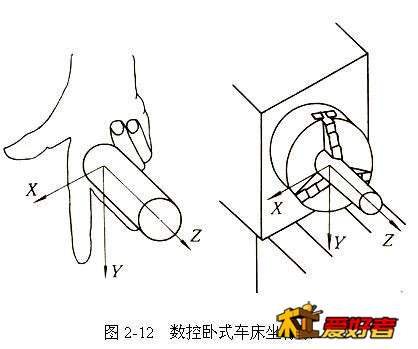

用这个图说下事
原因1：由于我家里位置狭窄，能放的东西不多，所以不能同买车床和铣床，只能把车床改装成铣床用了。
平时加工的东西也不多，只是为了折腾，所以就试试搞起来。
PS：明显是没钱嘛，说这么多干嘛啧啧啧！！！
原因2：由于刀架只能夹15mm厚度的东西，无法夹持工件
原因3：由于我的车床的刀架只能X和Z轴移动，无法铣切工件
2，基本参数：
最大加工深度（X轴）：40mm
垂直移动距离（Y轴）：60mm
最大夹持宽度：90mm
最大夹持厚度：40mm
2，能加工什么：
可以铣槽，铣孔，铣阶梯
目前我这小白就只能想到这么多了，其他有待大神跟帖补充。
2，改装花费：
垂直刀架250元
45#钢+螺丝50元
3，改装耗时:
从设计，选东西，动手搞，大概7天时间。
下面是正文：

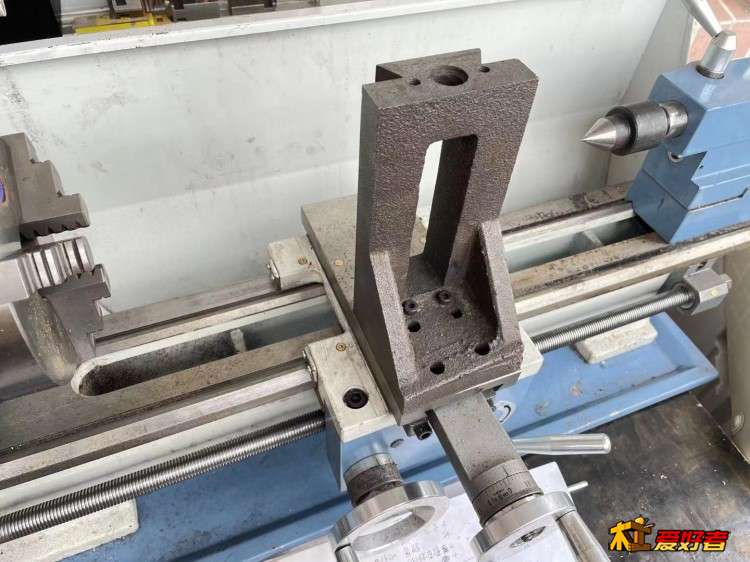

首先根据自己的刀架尺寸买来一个垂直刀架，建议买精密的，我目前这款做工粗糙，晃动明显，丝杆只有单端固定，晃动很严重，阻尼非常巨大，差评差评。
做靠山和做夹具：

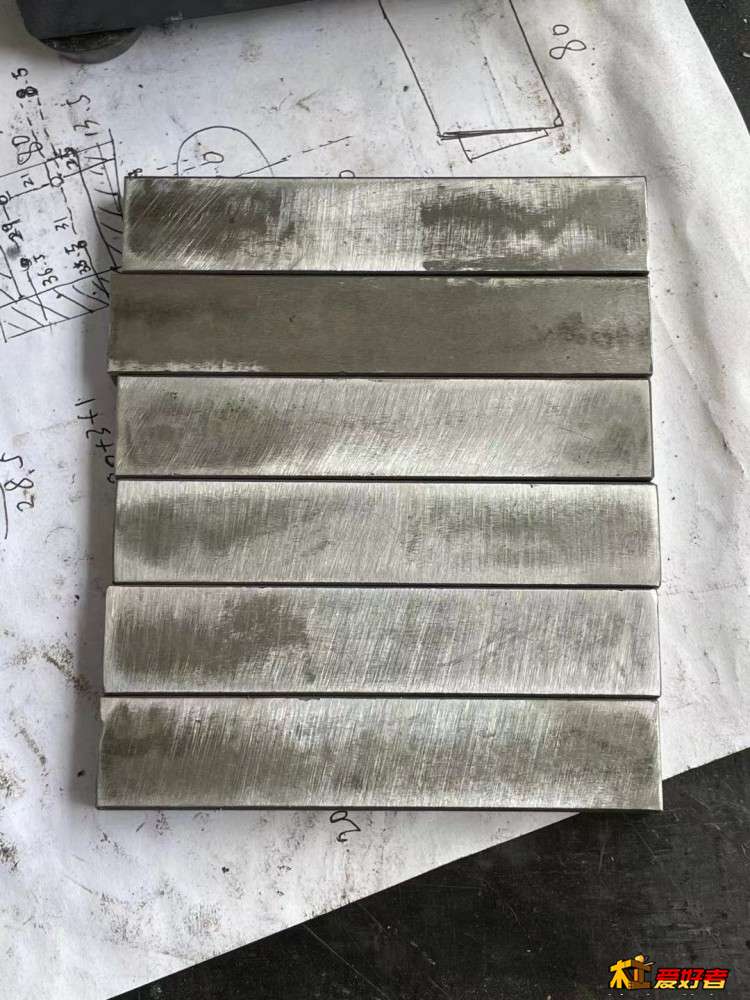

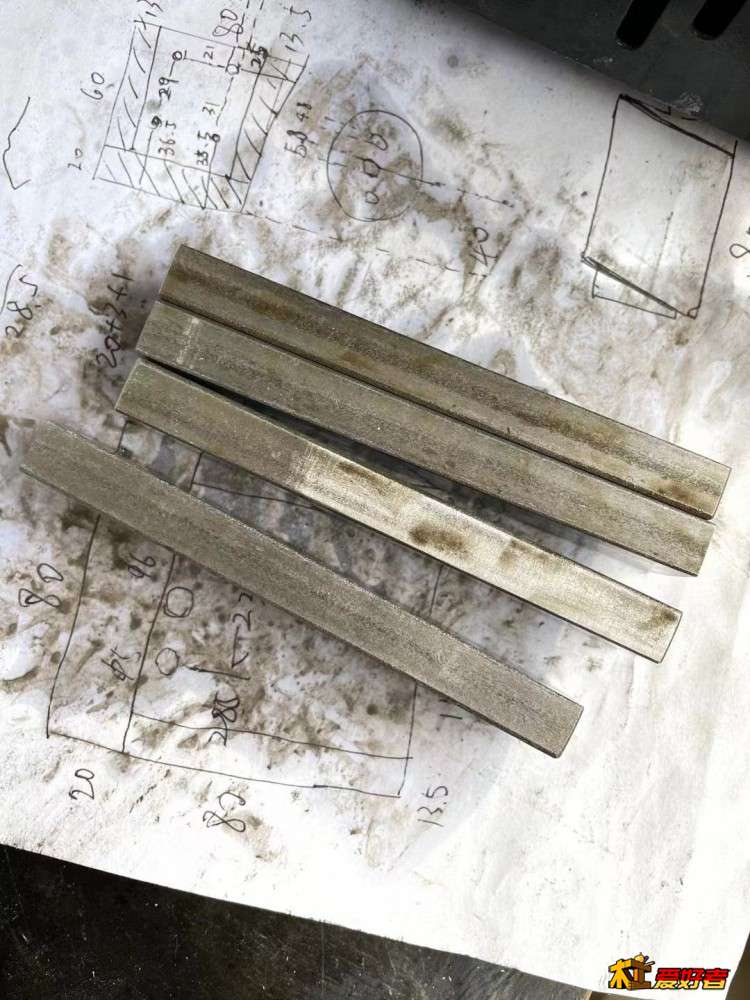

买来45#模具钢片，买回来是锈迹斑斑的，于是自己打磨了一下，锈迹清理干净，修边和上油。
后面发现长度也不对，自己用砂带机磨了1小时，砂带报废5条才磨刀合适的尺寸，真的是太硬了。

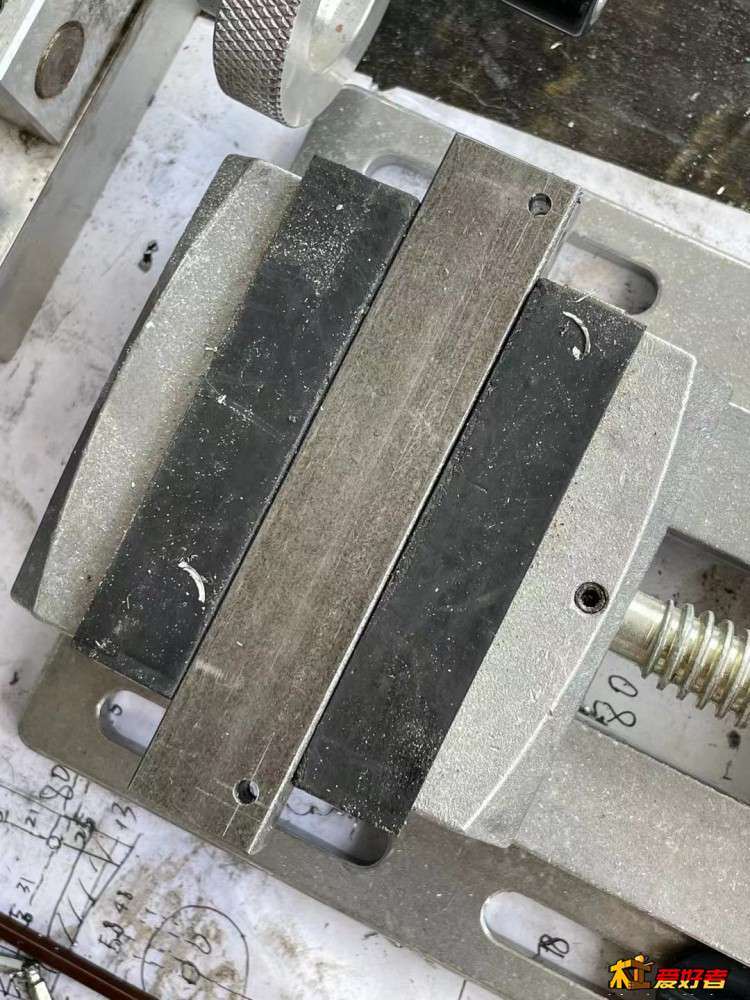

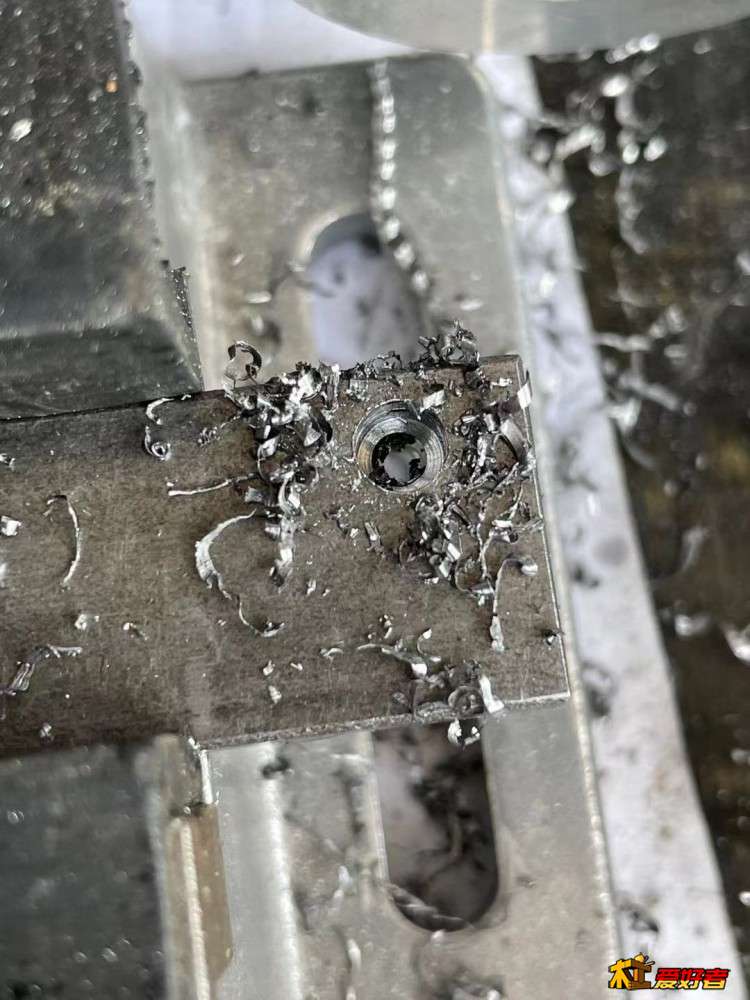

下面是打孔，由于太白了技术水平有限，打断钻头，打歪报废的，所以多买几片。

这个原刀架上有2个孔，对准他来打孔，对于我来说实在是太困难了。结果打歪了1mm，没法子了，只能把孔扩大，害！！！

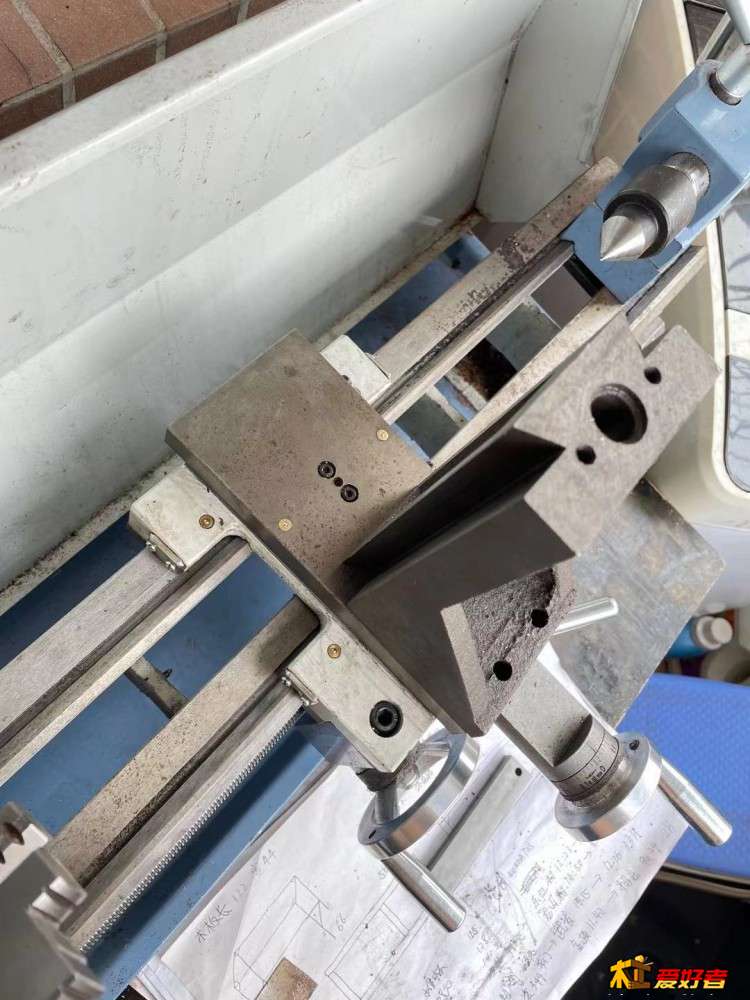

这个刀架可以360度任意旋转的，下面有个圆盘。

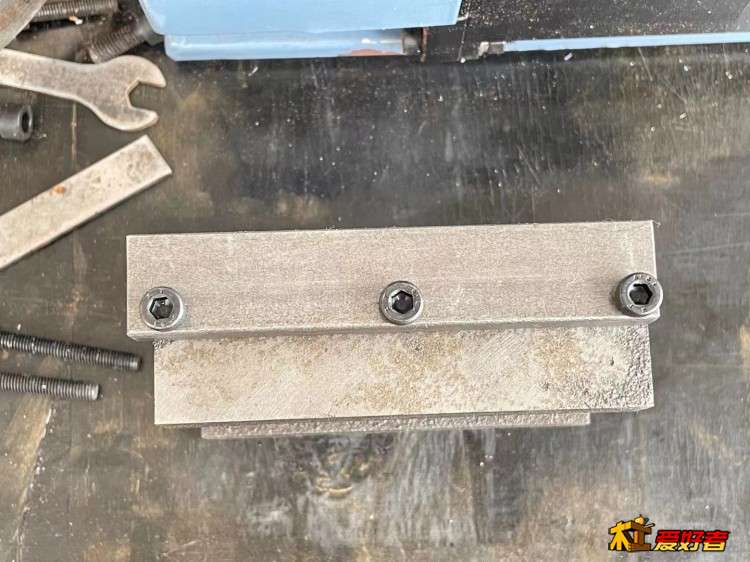

在滑块上安装靠山，不知道这样对不对。

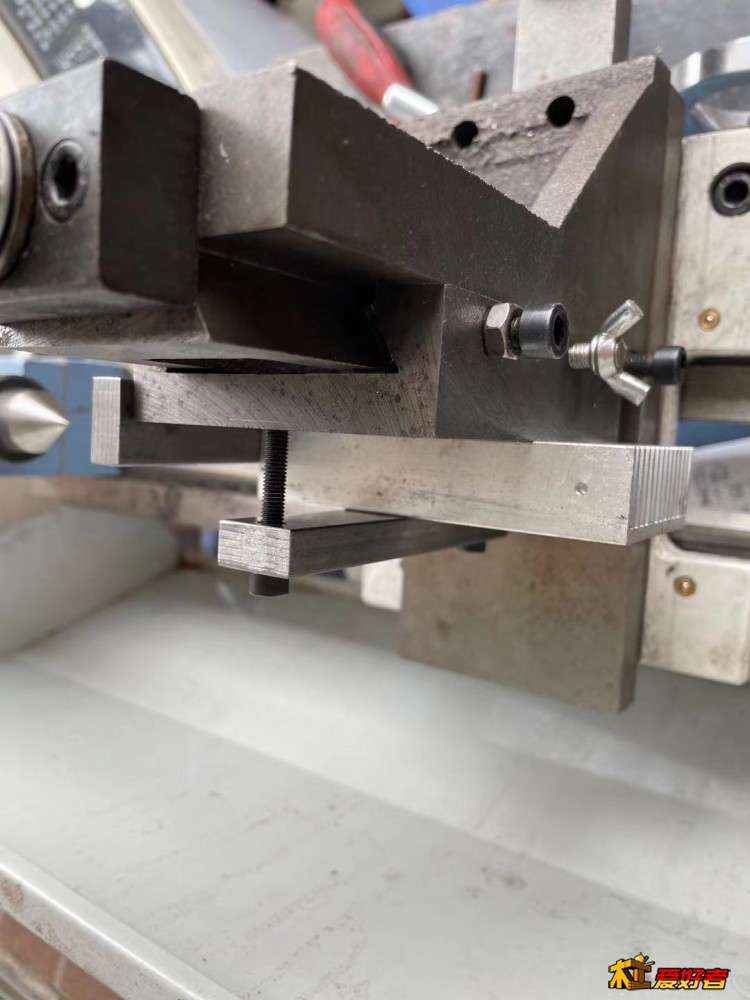

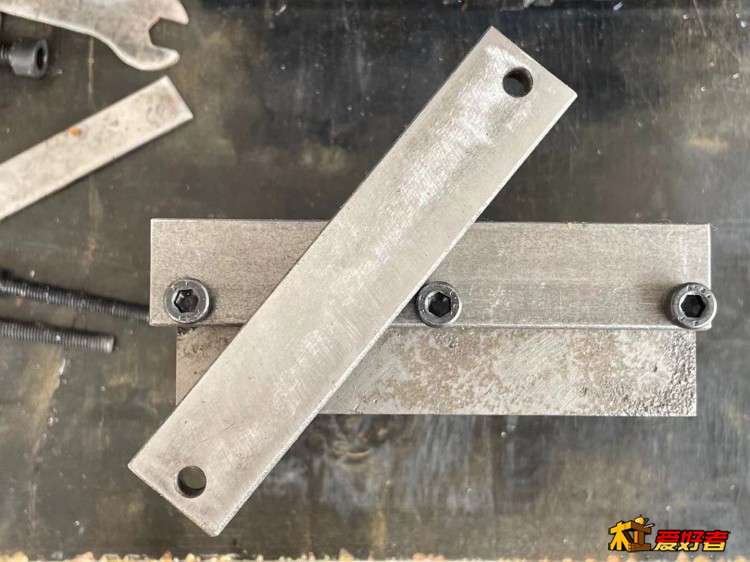

接下来安装压板

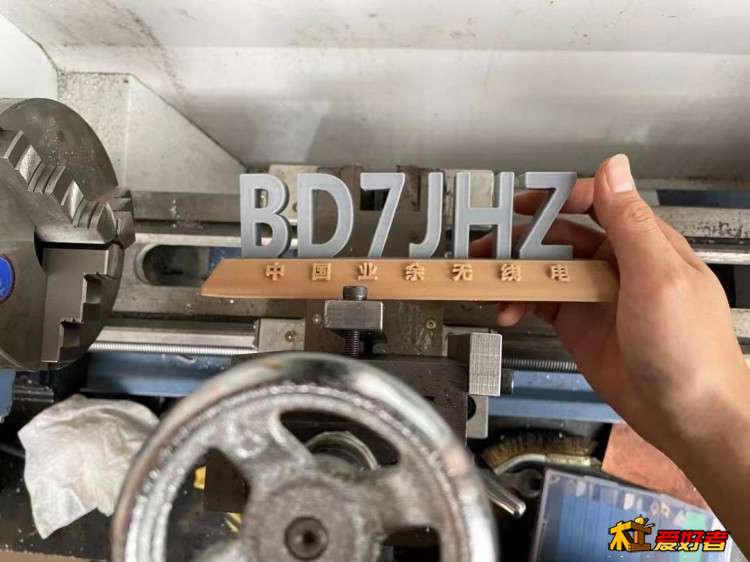

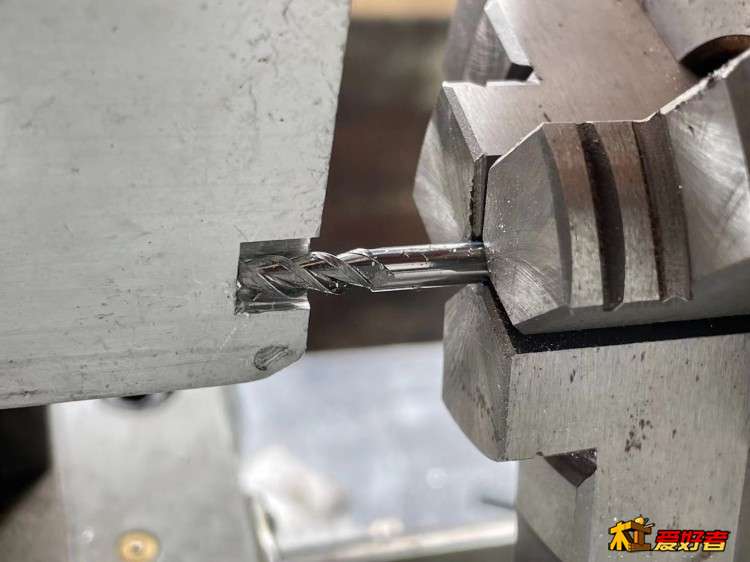

完工，试了一下，还是有点怕断刀，不敢进刀，人躲得远远的。最后还是铣了一条小槽，算是成功了。

总体说，这个刀架稳定性还是可以的，就是丝杆差了些许，摇摇晃晃精度难以保证。

后续能加工什么，请跟帖说说，我力所能及的就可以试试。

zcszhong

装夹工件比较麻烦，只能铣简单小件。同件工件用钻床更简单一些

bg8oc

不错！

yangly2000

我记得过去看过一个视频，老外改车变铣的。他是把垂直拖板转个90度，面对卡盘方向的。
拖板看着略显粗糙，没有精加工过，精度难以保证。
自制的附件可能精度也有限。
装配完，有校准？

我过去在买床之前，也研究过，是否可以只买车床，然后搞点附件，可以铣？后来发现，受限太多，所以决定同时买了车、铣两台床子。买回来，我也验证了下，发现小车床床身软，拖板啥的，刚度都是有限的，铣的时候容易抖动。。。进刀大点会非常明显。铣出来，没精度可言。表面质量也不谈了，肯定不及铣床的效果。
你玩玩铝，要求不高的话，可以尝试的。

自己折腾下，经验值会长进很多的，支持！

我心如风

垂直刀架能90度旋转就更好了。

BD7JHZ

zcszhong 发表于 2021-6-2 19:45
装夹工件比较麻烦，只能铣简单小件。同件工件用钻床更简单一些

我觉得装夹还挺方便的，主要是没钱再买铣床了。小型铣床稳定性没这个车床好。

BD7JHZ

yangly2000 发表于 2021-6-2 22:42
我记得过去看过一个视频，老外改车变铣的。他是把垂直拖板转个90度，面对卡盘方向的。
拖板看着略显粗糙， ...

明白啊，谢谢前辈指点。拖板可以360旋转的。拖板的做工是很差劲，我过几天先试试加工些东西，如果觉得太差了，再考虑要不买个高精度的，或者是自己改装一下。

BD7JHZ

我心如风 发表于 2021-6-2 22:49
垂直刀架能90度旋转就更好了。

忘记补充了，垂直刀架可以360度旋转。

阿颖大人

7区的火腿，73 73

431826080

谢谢分享

铜木匠

牛啊，这脑洞简直是大开啊

az6535

曾经也有同样的想法 全淘宝搜索找垂直刀架 没几家有的 之前好像找到一款是卖400多的不包括虎钳。纠结了好久。当时是车床都没有的时候就在想买个小车床 自己改装车铣两用，最后发现还是铣床能做的东西多。再然后就直接干脆整个数控了，现在回过头来想想选择还是比较对的。同样没有空间我也是绞尽脑汁给腾个位置出来 以后在规划一个用不到2平方的空间数控可以放地上做个包围架子上面可以放车床这样才行

BD7JHZ

az6535 发表于 2021-06-03 09:57
曾经也有同样的想法 全淘宝搜索找垂直刀架 没几家有的 之前好像找到一款是卖400多的不包括虎钳。纠结了好久。当时是车床都没有的时候就在想买个小车床 自己改装车铣两用，最后发现还是铣床能做的东西多。再然后就直接干脆整个数控了，现在回过头来想想选择还是比较对的。同样没有空间我也是绞尽脑汁给腾个位置出来 以后在规划一个用不到2平方的空间数控可以放地上做个包围架子上面可以放车床这样才行

数控的话，多少钱啊，能不能加工钢材。目前是担心不会写代码。中毒发烧总是一步一步来的，老司机总说直接上xxx少走弯路，但是往往在走弯路的过程中享受到最大的乐趣。

az6535

BD7JHZ 发表于 2021-6-3 10:56
数控的话，多少钱啊，能不能加工钢材。目前是担心不会写代码。中毒发烧总是一步一步来的，老司机总说直接 ...

加工刚才没问题，不过想要效果好的话价格就贵了。我也就做铝合金多一些，现在还写啥代码  我之前也是各种担忧买来不会用  我原来简单图纸都不会看 cad就更不要说会了  买了之后网上找教程都很详细  细心学习其实不难的。最后你会发现数控舒服太多了导致后期我买了普车都想改数控  数控铣或者cnc雕刻机都可以做东西不太容易出错

BD7JHZ

az6535 发表于 2021-06-03 13:02
加工刚才没问题，不过想要效果好的话价格就贵了。我也就做铝合金多一些，现在还写啥代码  我之前也是各种担忧买来不会用  我原来简单图纸都不会看 cad就更不要说会了  买了之后网上找教程都很详细  细心学习其实不难的。最后你会发现数控舒服太多了导致后期我买了普车都想改数控  数控铣或者cnc雕刻机都可以做东西不太容易出错

好的，暂时没有想到有什么可以加工的。目前车车手镯
