d了一个双动力轴

毛毛奇

毛毛奇 发表于 2021-05-31 23:12
闲鱼上见过，骨骼惊奇，楼主这个比他更改进了一步，能攻丝倒也好…但是我感觉电主轴相当安静了呀，振宇2.2kw关上罩子两三万转也就跟蚊子一样吧完全接受OK，吃铝时候那个噪音才是难搞的，其实跟主轴没啥关系，？

2 g3 W( R2 F' b9 C3 F$ k$ }8 ?6 T' t我感觉雕铣时候噪音是刀具和工件之间产生的，主轴本身没多大噪音

来自安卓APP客户端

俊哥啊

毛毛奇 发表于 2021-05-31 23:14
9 L8 j; }& E% J4 p2 R我感觉雕铣时候噪音是刀具和工件之间产生的，主轴本身没多大噪音

* }" y- {; j  Y那不一样啊，转速低了跟转速高还是有区别

来自苹果APP客户端

俊哥啊

毛毛奇 发表于 2021-05-31 23:14
2 m; @7 R2 {( O) H. H* n; N/ r$ E我感觉雕铣时候噪音是刀具和工件之间产生的，主轴本身没多大噪音

电主轴速度无力，噪音就大了

来自苹果APP客户端

俊哥啊

毛毛奇 发表于 2021-05-31 23:14
我感觉雕铣时候噪音是刀具和工件之间产生的，主轴本身没多大噪音

无动力如果跟电主轴一样，我也不会d了

来自苹果APP客户端

湖湖

& [+ J( g- I9 t) u

俊哥啊 发表于 2021-5-31 22:11
电主轴只负责雕刻，再不行上边会做一个通气装置降温

那你是风冷电主轴吧 。要这样  旁边放两个电风扇是可以的
$ [2 V$ G) @  J, b7 w: ^5 _& k( L6 o

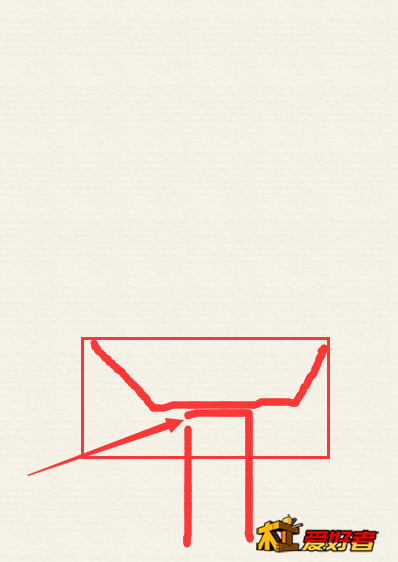

不过你用 梅花联轴器不好 。要 自己做个
& D  f" I0 l5 `  N. @& k, A% u

1 p6 l$ {" _) S7 R) c0 N4 `
或者干脆这样



锥度契合 。跟莫氏锥度连接杆一样的道理  这个绝对不会卡住

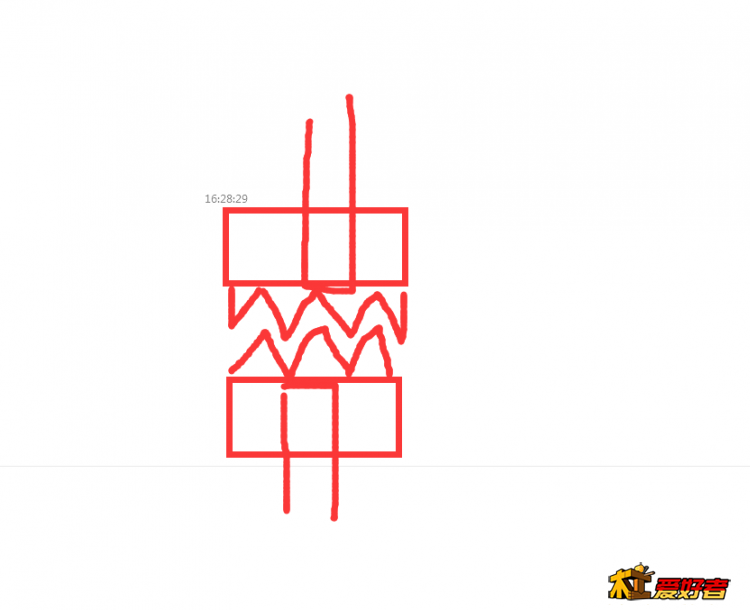

类似这样的联轴器 。要不 梅花联轴器 两边没在合适位置上 会卡住的

' ]0 C# S; v+ g+ X( n
2 ~. C! S! P! s. S: Y3 |; q4 Y6 s1 b

俊哥啊

湖湖 发表于 2021-05-31 23:52
本帖最后由 湖湖 于 2021-5-31 23:56 编辑
$ X  O7 W" ~6 a$ k+ E2 s; o$ v

那你是风冷电主轴吧 。要这样  旁边放两个电风扇是可以的
/ ]7 i( G' k" T4 j% J
不过你用 梅花联轴器不好 。要 自己做个

. z& P- k; m7 G1 E+ @3 p

  o( w4 _1 U2 j  |- L类似这样的联轴器 。要不 梅花联轴器 两边没在合适位置上 会卡住的

8 _0 A+ ^6 c: q7 ]我本来设计有气槽，直接通高压气体降温的，结果搞废了就搞了个简单的

来自苹果APP客户端

俊哥啊

湖湖 发表于 2021-05-31 23:52
本帖最后由 湖湖 于 2021-5-31 23:56 编辑
3 T: @: S* M- g! c4 ?- z) l

& y5 W7 b' L+ w( z+ c那你是风冷电主轴吧 。要这样  旁边放两个电风扇是可以的
) d4 Z' {) h6 D* l! y
; R0 P: j2 w  N( S# D不过你用 梅花联轴器不好 。要 自己做个



, N  X. g; t! d( W) S/ C2 }类似这样的联轴器 。要不 梅花联轴器 两边没在合适位置上 会卡住的

4 Z: A) ]/ b2 g- D后边会做一个通气装置直接连接气泵降温

来自苹果APP客户端

俊哥啊

湖湖 发表于 2021-05-31 23:52
本帖最后由 湖湖 于 2021-6-1 00:02 编辑
; l: k9 o+ f! I# h5 _$ [+ Y

2 N* P$ P6 b0 e" m/ _那你是风冷电主轴吧 。要这样  旁边放两个电风扇是可以的
" {* L+ C" e& F+ h/ x" e3 W8 [
# n  D  b) C/ Y不过你用 梅花联轴器不好 。要 自己做个


2 O8 p% {3 a& N& y9 j) Q& }
- h6 D# ^; g3 w" r8 @$ ]8 S或者干脆这样
# N# k' v4 N* w: O, z
8 C0 z% X8 b; Y7 R; a1 d! u

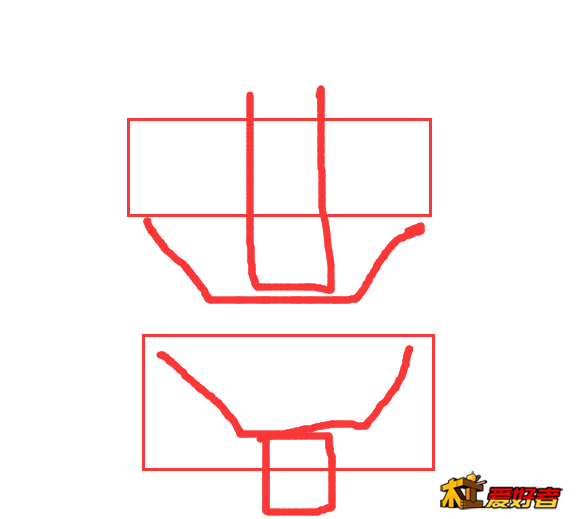

锥度契合 。跟莫氏锥度连接杆一样的道理  这个绝对不会卡住

类似这样的联轴器 。要不 梅花联轴器 两边没在合适位置上 会卡住的

这个精度有点难把握，回头试一试你这个方案

来自苹果APP客户端

湖湖

俊哥啊 发表于 2021-6-1 00:00
后边会做一个通气装置直接连接气泵降温

) v) [5 M" s6 h! v6 q9 _你这比较费气。。。。气泵要 响一天了 ~~~哈哈哈哈

还不如外面套个圆形水箱。外部水冷 一样的
4 P+ ?8 r( ^' e

湖湖

! |9 i! G- b& g$ }: I

俊哥啊 发表于 2021-6-1 00:04
: X# q$ B- E! r' T这个精度有点难把握，回头试一试你这个方案

2 Q/ }8 K- \5 y/ W# T; l只要 锥洞比锥杆长 就肯定能 卡紧 找人加工个 很简单的 ~~~车床车一个
) Z# i3 Q4 j3 M
* i/ u/ c( I/ W% @& N3 `3 m2 E关键是 套轴杆的孔 不能全通。全通时间长了 会压下去 无法保证契合力量。 盲孔半盲孔都行 让这个联轴器卡死在 轴杆上面
  x% y7 `' X6 d


" Y/ r. d+ c8 s% j8 q1 U这样  也就是 轴杆顶端被卡住。就不怕上面压下来的 力量大了 造成联轴器 下移。 上面那一半也是一样

4 ^6 ~6 P! A" L* S$ ?要设计的好 比梅花联轴器短多了

( j- w4 b) m; {& D3 t
1 d  L- t8 z1 Y" G" Q  K. T% D

俊哥啊

湖湖 发表于 2021-06-01 00:07
7 a% c1 `6 Y/ `5 U你这比较费气。。。。气泵要 响一天了 ~~~哈哈哈哈
+ C: V6 m4 q, f9 N; i$ k7 n* h
, y1 x: m1 r. d# [1 L5 G还不如外面套个圆形水箱。外部水冷 一样的

那样太丑了，加个温度感应连接磁力阀温度高自动通气，雕刻应该温度不会太高

来自苹果APP客户端

俊哥啊

湖湖 发表于 2021-06-01 00:08
0 ]# e, z3 v  j' ], Q本帖最后由 湖湖 于 2021-6-1 00:16 编辑
* O( b* ^  t$ `$ i/ z# V' M# Z* `
; _7 p6 A9 l) b
只要 锥洞比锥杆长 就肯定能 卡紧 找人加工个 很简单的 ~~~车床车一个
1 u) U+ ?2 X& t8 e5 B" T
关键是 套轴杆的孔 不能全通。全通时间长了 会压下去 无法保证契合力量。 盲孔半盲孔都行 让这个联轴器卡死在 轴杆上面


3 y) k6 S/ ], ?; z" g7 K
这样  也就是 轴杆顶端被卡住。就不怕上面压下来的 力量大了 造成联轴器 下移。 上面那一半也是一样
4 R% t; i4 S- E: ^" T
( Q# M9 U" k4 _9 h% n. ?要设计的好 比梅花联轴器短多了

6 q. ?( k: q# E% e而且刚开始想的是通气也可以吹散铝屑，一举两得

来自苹果APP客户端

湖湖

俊哥啊 发表于 2021-6-1 00:19
7 _4 M6 B1 K8 e. X. @4 x8 r而且刚开始想的是通气也可以吹散铝屑，一举两得

4 ^8 P  @. D' [7 G/ ?# N还是通孔吧 车床可以一次加工出来 精度很好 。

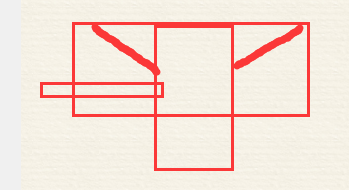

6 F+ W! y8 S* z; z轴杆上 打个定位坑 用螺丝锁住位置就行了


* @8 R; @/ V- ~0 s3 a) }
这样 最简单  加工 也没几个钱
( j$ M5 X; \' B3 o. z
要吃力越大 锥度要越陡  直径合适就行 反正都比轴杆粗多了

! f2 t9 v! q/ N1 _! m
( M2 J( W* Z4 \
别用气吹 。。。你家别墅啊 。 粉尘吹的漫天都是  迟早 尘肺~~~~~~~水冷最好 。 家用一般都会做点木牌子 雕点石头 。那玩意 吹起来 。。。。。。还过不过日子了 ！！水冷最干净。而且可以循环用 也不浪费~
* ]2 D+ @/ l8 i& a5 I; Y
刚才去遛狗 路上想了想
$ m0 H. j) }" p% Z1 _9 [; \/ P; R
1  其实这个用 气压 液压杆来做更好  气动 毕竟要气泵 不说气泵噪音  毕竟要多个电器设备 。 气压杆 配合杠杆 自锁装置 只要 用手掰下就行
5 V; C0 R2 y  g, R$ d, K
2 要装个触发开关 连接继电器  控制 2个电机的 供电 。以保证 误操作的情况下  不会 打开错误的 电机 。比如 伺服连接状态下 电主轴是 绝对断电状态 。这个必须的。另外由于电源是 触发开关控制 不需要在加开关分别给 电主轴 伺服。合上 伺服自动供电 分开  电主轴 自动供电 。
% [' p: N2 A6 T$ n9 k
3 锥度联轴器  风冷主轴 尾部装锥杆  伺服装锥管
7 j& m9 ^+ c* p9 K, H6 M+ b$ z1 o  ]& ]
, Y1 @1 s, {" O0 Q4 电主轴 用强力风扇 从下往上吹 。这样在 使用伺服的时候也可以给 伺服散热。
# L2 e" t1 a& j' [6 O7 ~( B
你这个 想法很好 下次做个 哈哈哈
- b; G: ]4 {+ F) ~6 N. ^$ ~
( l0 ^, h! N+ v  H6 r
3 s# d* t0 \; Z4 ]8 Z* N
  b% n  f2 k. _- u8 e5 \( k
& j6 d' @3 d( T) _% T3 M% u

俊哥啊

湖湖 发表于 2021-06-01 00:28
6 t- {2 ~/ s9 [" R' c6 `本帖最后由 湖湖 于 2021-6-1 00:36 编辑
7 ^# ]/ L1 x8 X$ j5 B: C

还是通孔吧 车床可以一次加工出来 精度很好 。

% J& Y6 f8 X# k6 @轴杆上 打个定位坑 用螺丝锁住位置就行了

3 f5 I! k+ p1 J
8 ~5 N- }8 M8 o* Y9 C: B) ~8 u) I
5 K3 v# f) R8 |这样 最简单  加工 也没几个钱
. ]1 p& ~: H6 Q  Z" _- q
# N/ r1 l$ \. Q$ y- k; @9 i要吃力越大 锥度要越陡  直径合适就行 反正都比轴杆粗多了
) J6 v$ x6 q! p/ {8 Y3 ?/ J% w


* a+ k. x$ s" z! F, G2 f. M" m别用气吹 。。。你家别墅啊 。 粉尘吹的漫天都是  迟早 尘肺~~~~~~~水冷最好 。 家用一般都会做点木牌子 雕点石头 。那玩意 吹起来 。。。。。。还过不过日子了 ！！水冷最干净。而且可以循环用 也不浪费~

我是干铣不做木头，只做铝，我搞了一个罩子，粉尘到还好

来自苹果APP客户端

湖湖

- q( q" x3 H4 ^1 i8 s

俊哥啊 发表于 2021-6-1 01:02
我是干铣不做木头，只做铝，我搞了一个罩子，粉尘到还好

# f" ^: P9 u0 u不过说实话  电主轴 的轴承是高速轴承。 高速轴承 并不适合低速用。当然 家里这么玩可以 。哈哈哈哈

5 h0 }9 R) O  `- S5 }' _5 s3 `会降低主轴寿命的  。。。这个要清楚
3 d. X% k  S9 p# q; v& n) z! T
+ ]+ k3 p- d6 j; A+ ^反正你在用伺服的时候 不要太暴力 。。。。要不 一次就报废了
1 h3 `/ ?2 q" z5 P' |! ^
