灰度图与stl圆雕图雕刻对比及附件

keithpupu · 发表于 2021-5-28 11:23:45

可以考虑分面雕刻四次装夹

随风666 · 发表于 2021-5-28 12:45:33

山泉清风发表于 2021-5-28 10:53% y: @5 ]7 j+ a- V. ~5 e
咳咳，不是没有四轴，解解手痒嘛。不过做半立体也很有意思，找到最美的一面，从墙里或说时空里出来一个人 ...

修修修你个头

STL图导入AC里面编辑做好定型之后，直接保存为STL格式文件，精度选择到0.001或者更小，那样之后随便精雕AC再次打开，都一样的了，绝对还原最初STL文件效果的-----知道这个方法的木友，可能少之又少吧，所以有的人看不起AC，其实只能说他水平不够，搞不来而已。

你保存BMP格式文件，再打开，这么深的浮雕，肯定有等高线的。

一两毫米的浮雕无所谓，有点等高线，只要不严重，机器也还原不出来，特别是回差大的雕刻机。

山泉清风 · 发表于 2021-5-28 13:13:26

叢利发表于 2021-05-28 11:18) w! ^' p! L$ G h4 c+ H" |: _
自我感觉良好就行，很不错

谢谢！

来自安卓APP客户端

山泉清风 · 发表于 2021-5-28 13:13:57

keithpupu 发表于 2021-05-28 11:23
# V3 f) D7 I2 ?# R可以考虑分面雕刻四次装夹

那就更晕菜了

来自安卓APP客户端

山泉清风 · 发表于 2021-5-28 13:17:01

随风666 发表于 2021-05-28 12:45
' Q0 i7 q+ P* o) h+ Z8 e$ \修修修你个头5 p+ j* M+ u V+ |) T
% K4 V) @) ~, h; U; Y
STL图导入AC里面编辑做好定型之后，直接保存为STL格式文件，精度选择到0.001或者更小，那样之后随便精雕AC再次打开，都一样的了，绝对还原最初STL文件效果的-----知道这个方法的木友，可能少之又少吧，所以有的人看不起AC，其实只能说他水平不够，搞不来而已。
) s8 q9 s6 ~ K8 H3 ?) K7 G" u' O! r9 u
你保存BMP格式文件，再打开，这么深的浮雕，肯定有等高线的。. c: a8 @: m! F9 j! G

+ \1 I. L( J& Y. m% D一两毫米的浮雕无所谓，有点等高线，只要不严重，机器也还原不出来，特别是回差大的雕刻机。

大神勿怒啊，不会啊。还有在浮雕处理中没有保存stl项，在四轴中不会弄出三轴的，还得好好学习。

来自安卓APP客户端

山泉清风 · 发表于 2021-5-28 13:18:21

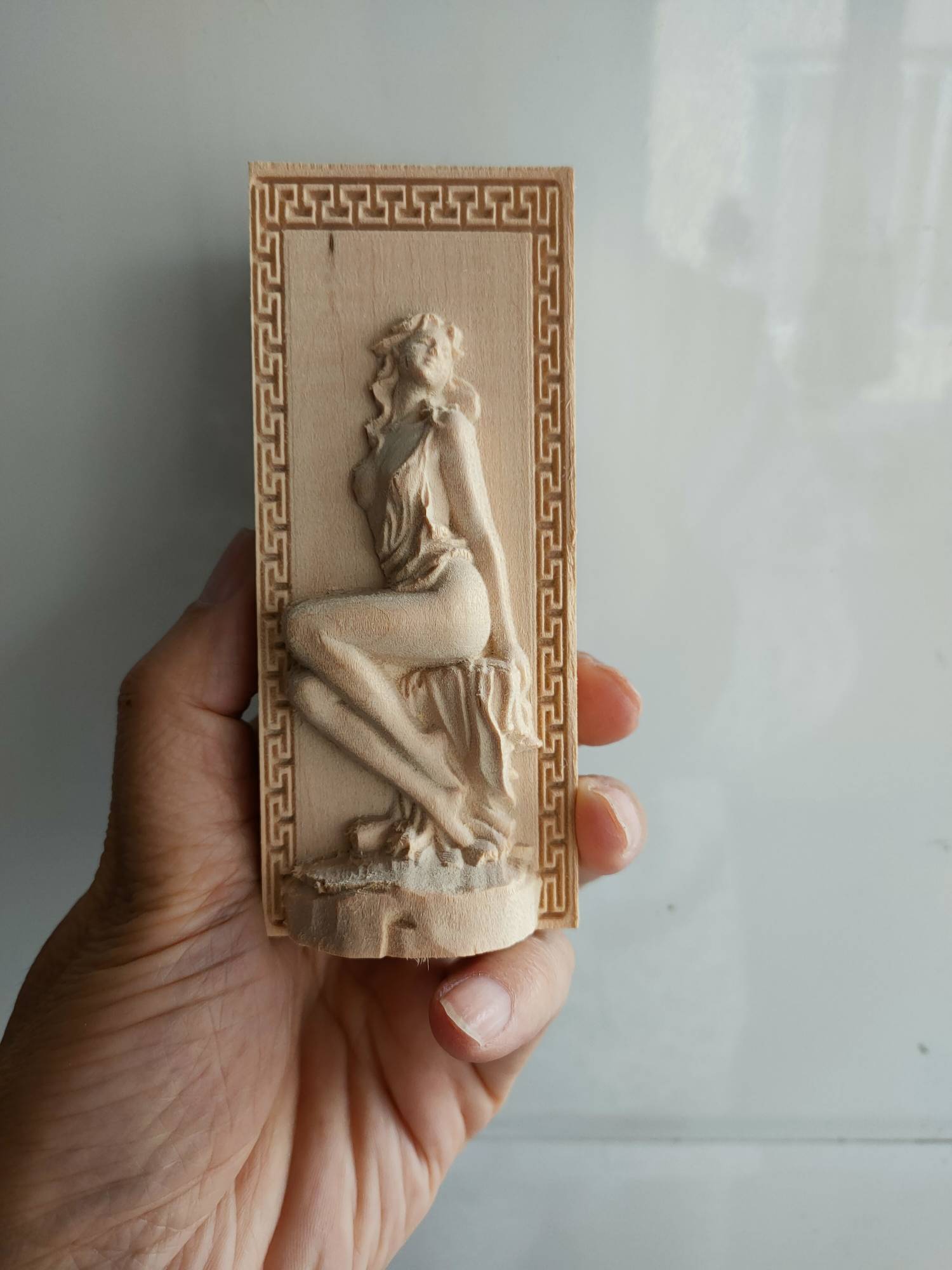

这回刻完整了，但是木料有些坑，，，

来自安卓APP客户端

随风666 · 发表于 2021-5-28 14:22:41

山泉清风发表于 2021-5-28 13:174 c! `( v8 E1 E. h
大神勿怒啊，不会啊。还有在浮雕处理中没有保存stl项，在四轴中不会弄出三轴的，还得好好学习。

我不就是说你一样的，在AC三轴里面弄STL么？

AC顶部菜单，浮雕---产生三角网格，精度选择0.001，等它生成出来就保存STL文件。

山泉清风 · 发表于 2021-5-28 14:58:23

随风666 发表于 2021-05-28 14:22% \3 U: J6 r0 l, V& q
我不就是说你一样的，在AC三轴里面弄STL么？$ P7 N' _1 ]2 e
% q: r/ A4 j1 ` Z/ t* l" ^
AC顶部菜单，浮雕---产生三角网格，精度选择0.001，等它生成出来就保存STL文件。

哦，真是大神啊，这就去弄弄。
我保存的是组合浮雕文件，双击直接进入AC2011，就是我弄好的，可以选刀做路径了。

来自安卓APP客户端

山泉清风 · 发表于 2021-5-28 14:59:08

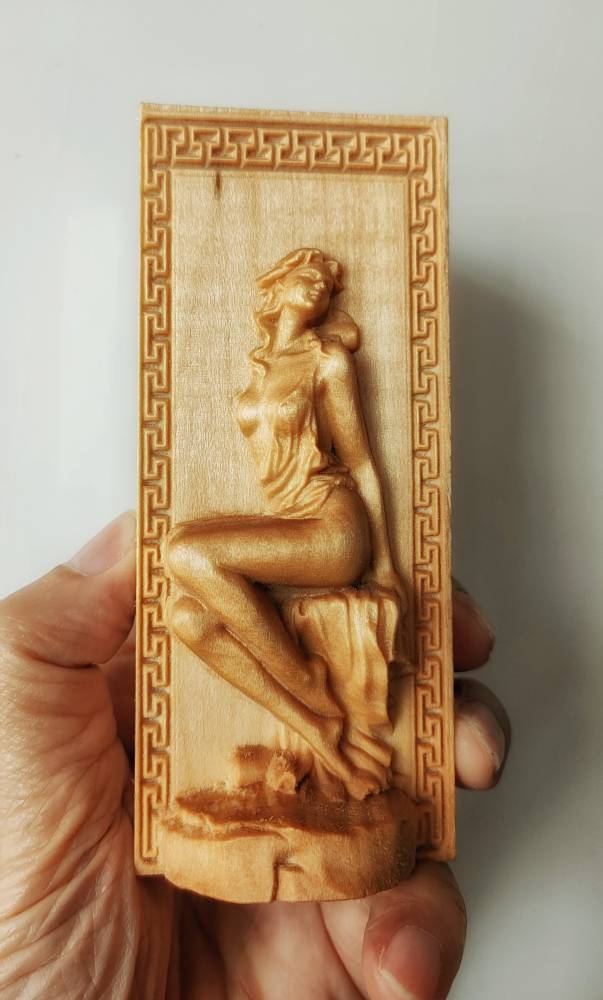

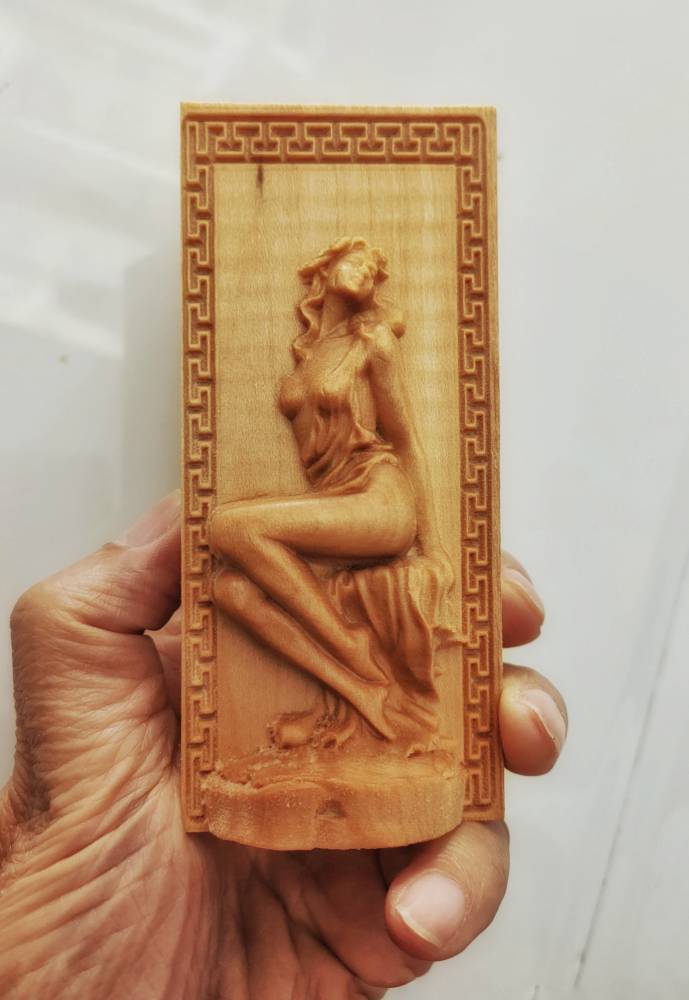

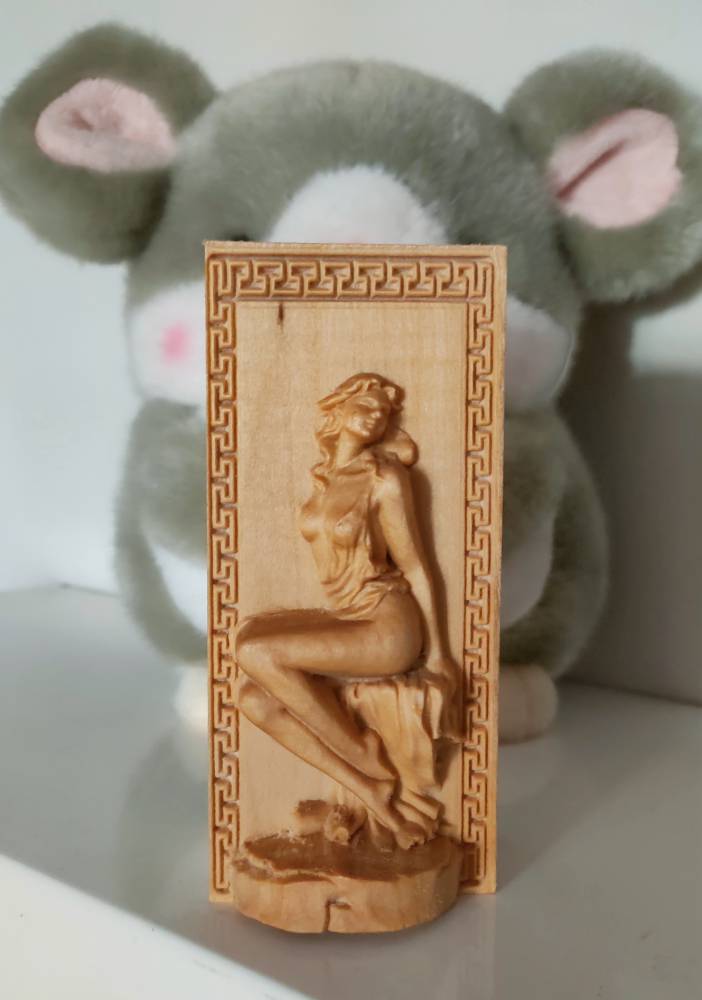

收工啦！

来自安卓APP客户端

随风666 · 发表于 2021-5-28 15:05:02

山泉清风发表于 2021-5-28 14:59
7 K* x0 O0 z" E4 K; r收工啦！

我的天，又见5MM水波纹

山泉清风 · 发表于 2021-5-28 17:25:31

随风666 发表于 2021-05-28 15:054 j7 [/ G& H3 G* E. V* i
我的天，又见5MM水波纹

晕死啦，大神你的眼睛咋那么毒呢啊。

来自安卓APP客户端

山泉清风 · 发表于 2021-5-28 17:32:01

听大神一言，胜过自己摸索几个月！好简单的，一下就保存个stl。不过，大神够坑我的啊，文件240多M！对比一下，似乎没有我存个几十兆的复合浮雕文件的方便和细节好，三角化的时候给加了好多放射线。就是只能AC用了。

来自安卓APP客户端

随风666 · 发表于 2021-5-28 17:50:55

山泉清风发表于 2021-5-28 17:32
2 x6 F @ x f( O听大神一言，胜过自己摸索几个月！好简单的，一下就保存个stl。不过，大神够坑我的啊，文件240多M！对比一 ...

你在开玩笑吧

导出的STL文件，随便精雕AC打开，完全还原的，你只是在生成三角网格看有问题，实际上导入什么问题都没有了，这些都是我反复试过的。
ART TIF都不是通用文件，只有生成STL才通用。

山泉清风 · 发表于 2021-5-29 05:06:11

随风666 发表于 2021-05-28 17:50
- i* Q: S2 H/ a# s T6 a/ M你在开玩笑吧导出的STL文件，随便精雕AC打开，完全还原的，你只是在生成三角网格看有问题，实际上导入什么问题都没有了，这些都是我反复试过的。 c | w- m2 w3 ^
ART  TIF都不是通用文件，只有生成STL才通用。

四轴导入没问题，三轴导入，哦，就是用我那个方法导入就跑到平面下边去了，还得把它提上来，然后仿真就看见零平面有放射性。今天如果有时间详细做做看看。

来自安卓APP客户端

山泉清风 · 发表于 2021-5-29 05:08:49

谢谢贴金工艺的小刨花！千里送鹅毛，礼轻情意重呀。

来自安卓APP客户端
