小白做个雕刻机

zhjiang04

( j9 f0 p2 B. L2 f. {; `

麻辣飞猪 发表于 2021-5-30 21:06
6 e2 G/ f+ K; e% M& b1 r4 [今天把丝杆加工回来了 慢慢安装

9 C" o# Z3 O& g7 e; N. ~9 G8 \) _5 _$ M这丝杆加工的好像也是错的，没看到留螺纹，如何保证丝杆运行的时候不跑位？BK，FK支撑座了解一下

麻辣飞猪

zhjiang04 发表于 2021-05-30 21:16
/ G+ [, n$ B5 ]" X( Q" j5 j1 o本帖最后由 zhjiang04 于 2021-5-30 21:22 编辑
% `9 k$ `+ n1 c5 k+ Z0 D( j& c

$ }+ @5 \+ O! Y) j  b: J这丝杆加工的好像也是错的，没看到留螺纹，如何保证丝杆运行的时候不跑位？BK，FK支撑座了解一下

! @# v, T! X* t) }! c- A! H5 y+ m全靠两头挤压定位一个普通轴承一个平面轴承，一个杆子用四只

来自安卓APP客户端

abs2554

麻辣飞猪 发表于 2021-05-30 21:44
全靠两头挤压定位一个普通轴承一个平面轴承，一个杆子用四只

# J2 t0 m) X* g1 T# E8 A9 P" w那你需要一个波形垫圈，做个预压，否则单拧联轴器，以后压力轴承磨损后会有回差。

来自安卓APP客户端

qlljh

我想做个定龙门的

suqiang006

阿云 发表于 2021-05-23 11:49
不想左右晃动的就在绿色的地方加几条筋吧

有道理！

来自安卓APP客户端

麻辣飞猪

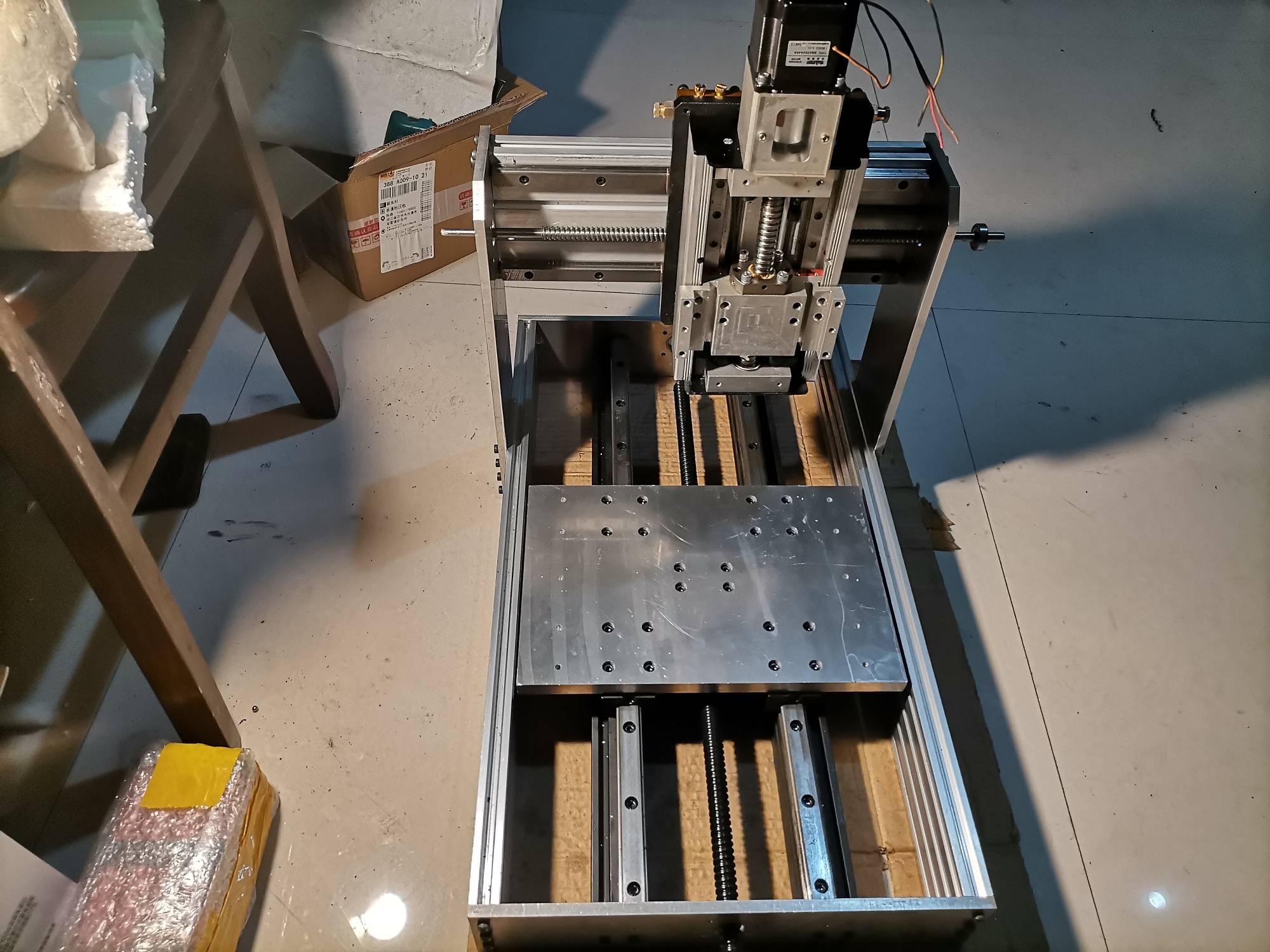

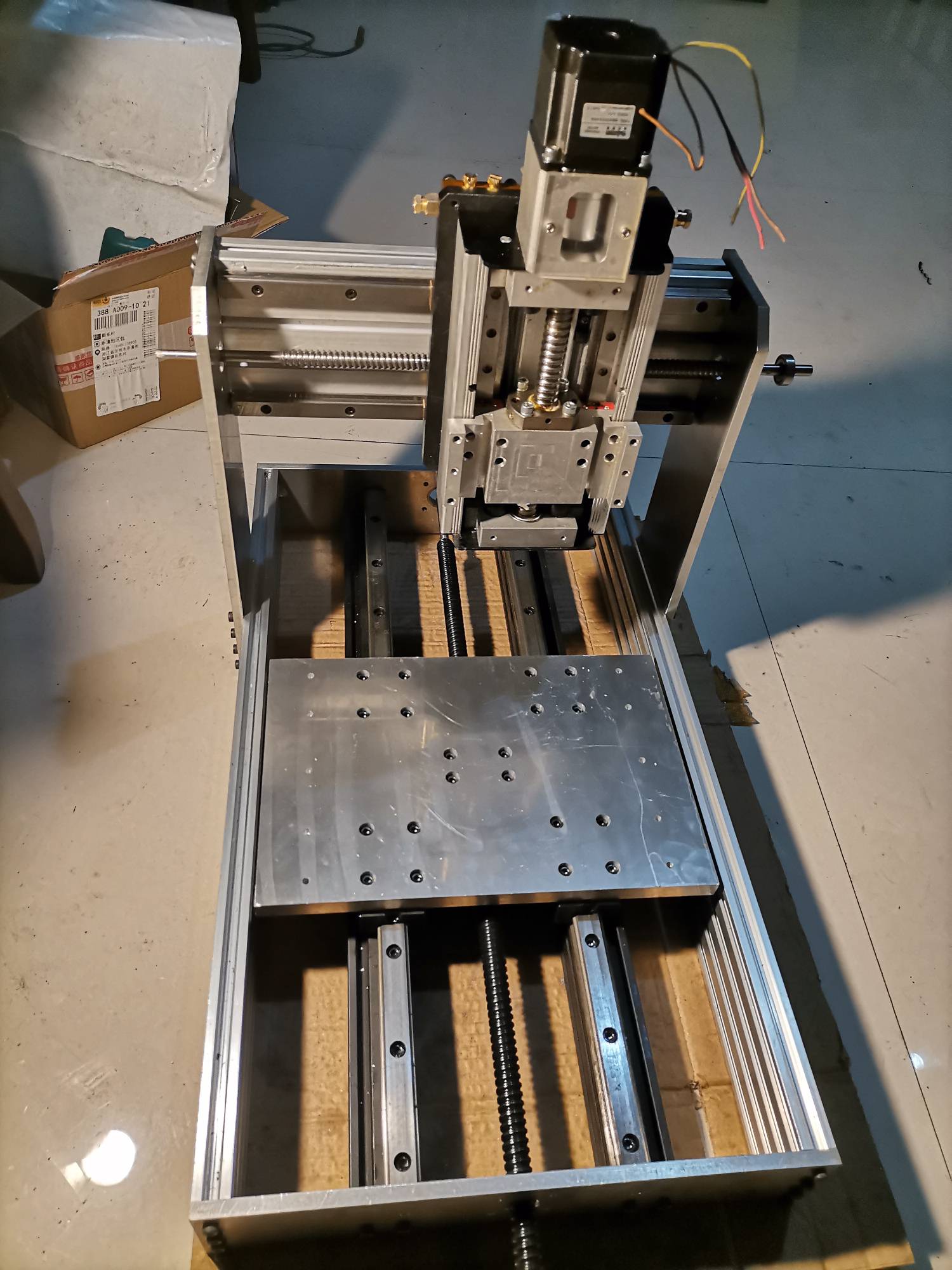

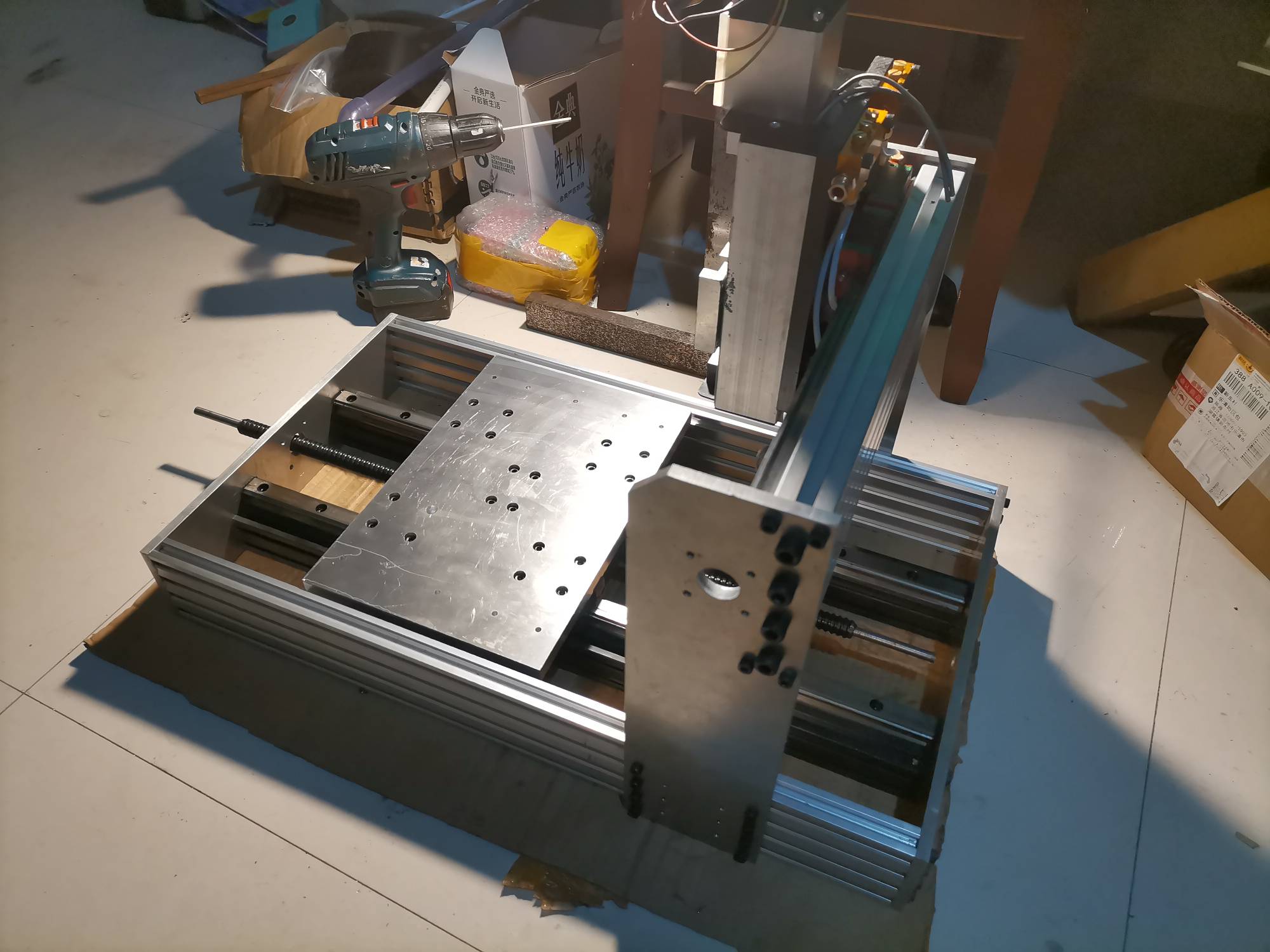

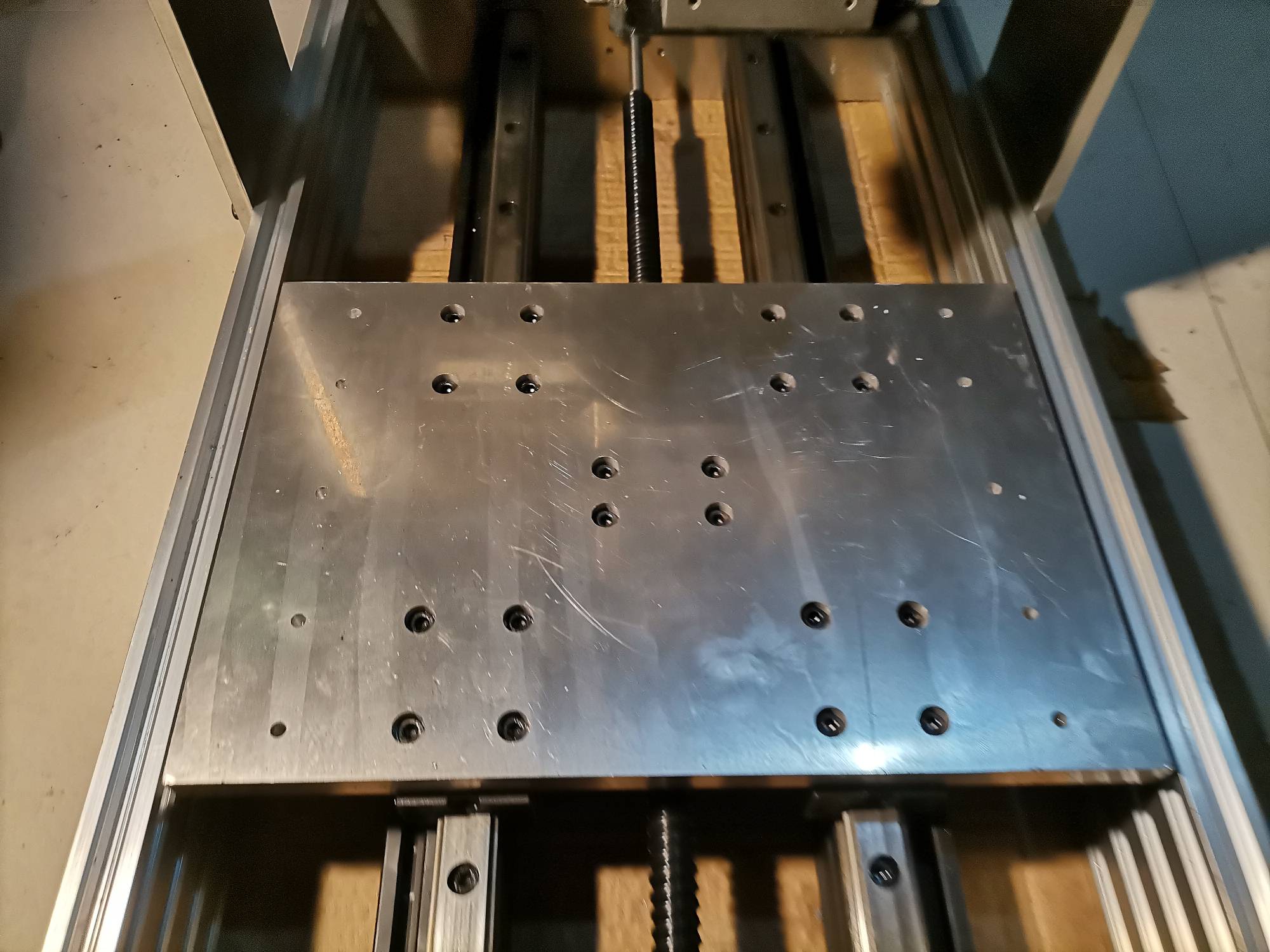

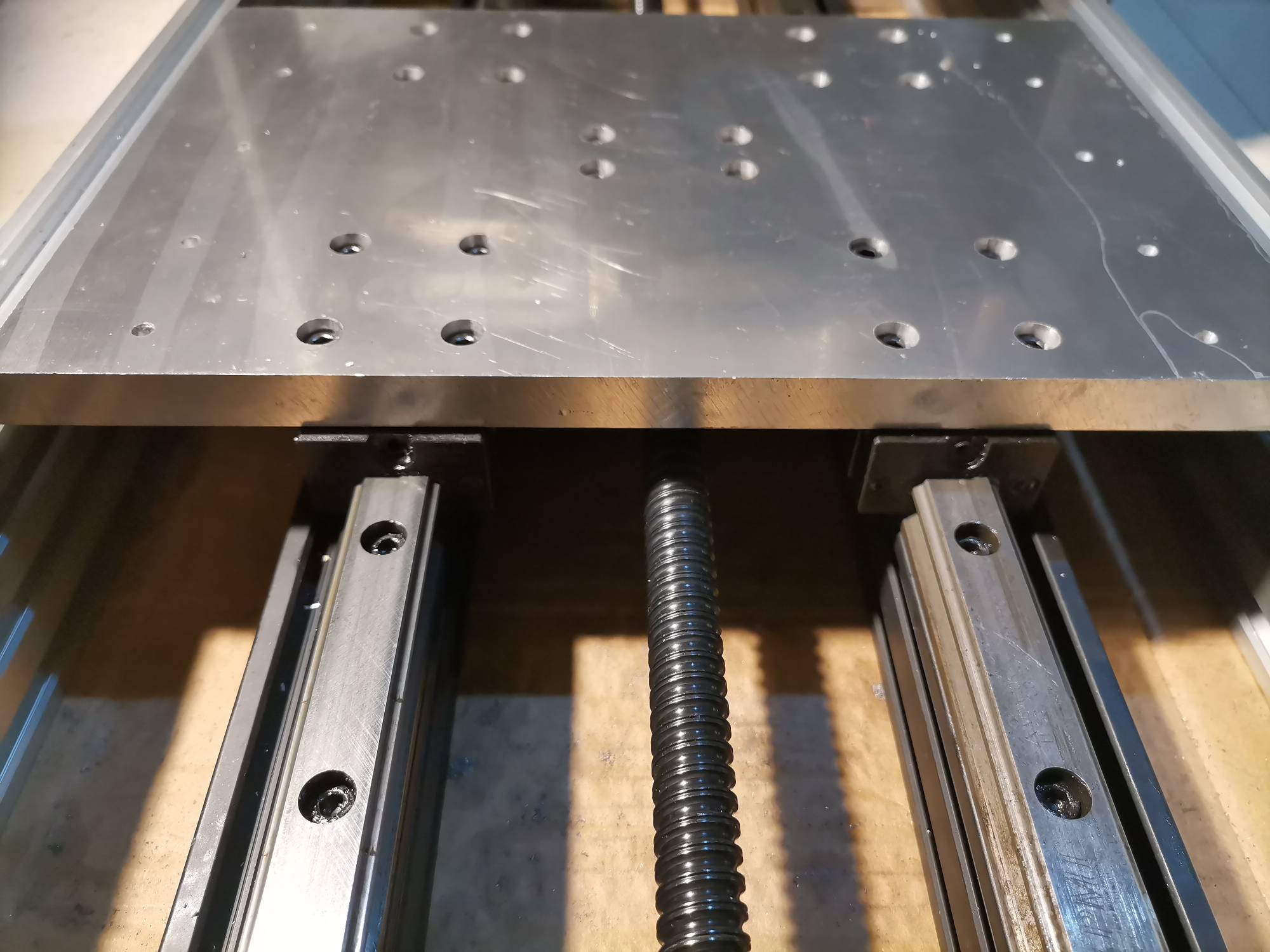

继续，今天做了底部工作台

/ i/ N4 g- I8 T( t

来自安卓APP客户端

麻辣飞猪

来自安卓APP客户端

麻辣飞猪

晓宾 发表于 2021-05-23 06:29
2 r  Z: R" f5 A' V帮我也搞一台

% E) R9 Y9 F0 v; [/ C4 ?* E" h% B这几天马上好了

来自安卓APP客户端

麻辣飞猪

bg6jlj 发表于 2021-05-26 21:41
滑块多安装稍微麻烦一点，行程会短一点，至于线轨大小，这结构15和20没多大差别，越粗越好，看你工作台面高度合适不，先算算尺寸哪个合适，看高度和前后行程。

- E  w8 C% p& o8 ~% H' E谢谢指点  差不多做好了  y轴20  x15  z轴10现成模组，

来自安卓APP客户端

麻辣飞猪

abs2554 发表于 2021-06-01 11:42
, b" ?5 f8 h1 q) C) C那你需要一个波形垫圈，做个预压，否则单拧联轴器，以后压力轴承磨损后会有回差。

! c) k7 r5 t* i' v' C8 S谢谢指点

来自安卓APP客户端

麻辣飞猪

qlljh 发表于 2021-06-01 15:15
6 }3 f* w( L. H7 B我想做个定龙门的

5 B  @1 K" `6 o6 M% E2 k- k$ C: ~做个吧

来自安卓APP客户端

麻辣飞猪

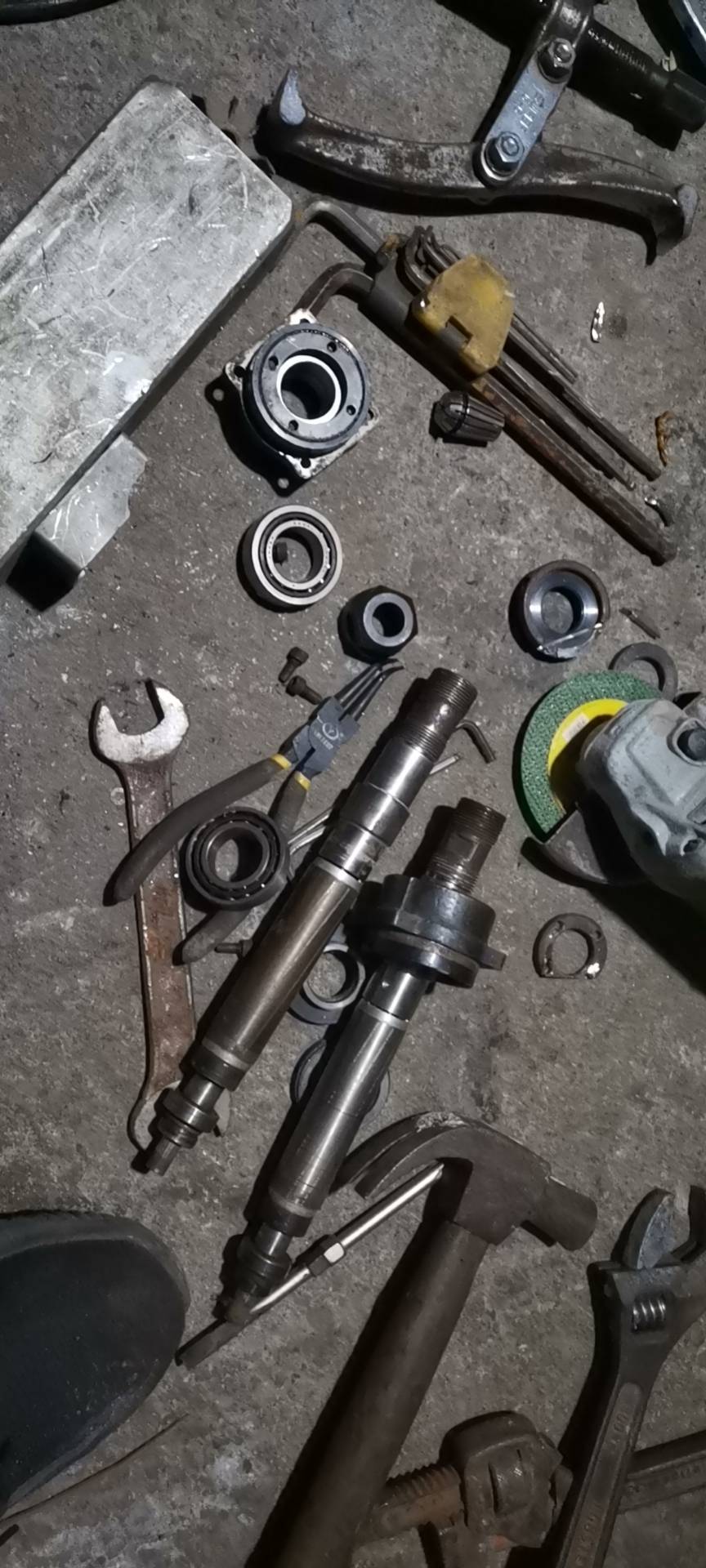

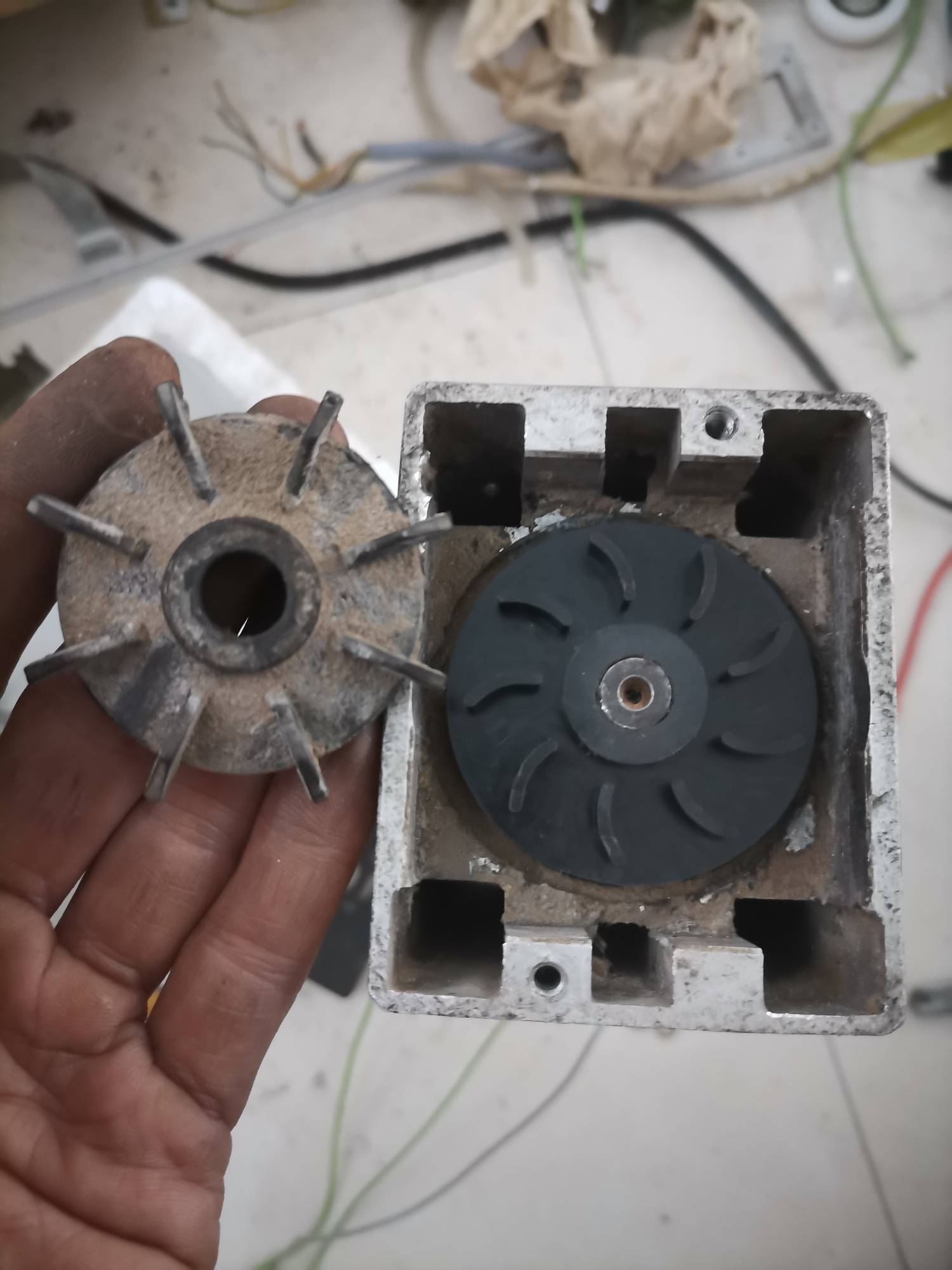

继续，修复了电机
3 x% n; @; J$ z$ @, e
! m% B& p" C& r

! P1 r: V6 C# Z4 h6 I/ _7 c  ]
" X& s& R; F3 z3 X  n8 P$ W, W' O

来自安卓APP客户端

麻辣飞猪

7 q/ Z& o% j6 y6 U

来自安卓APP客户端

麻辣飞猪

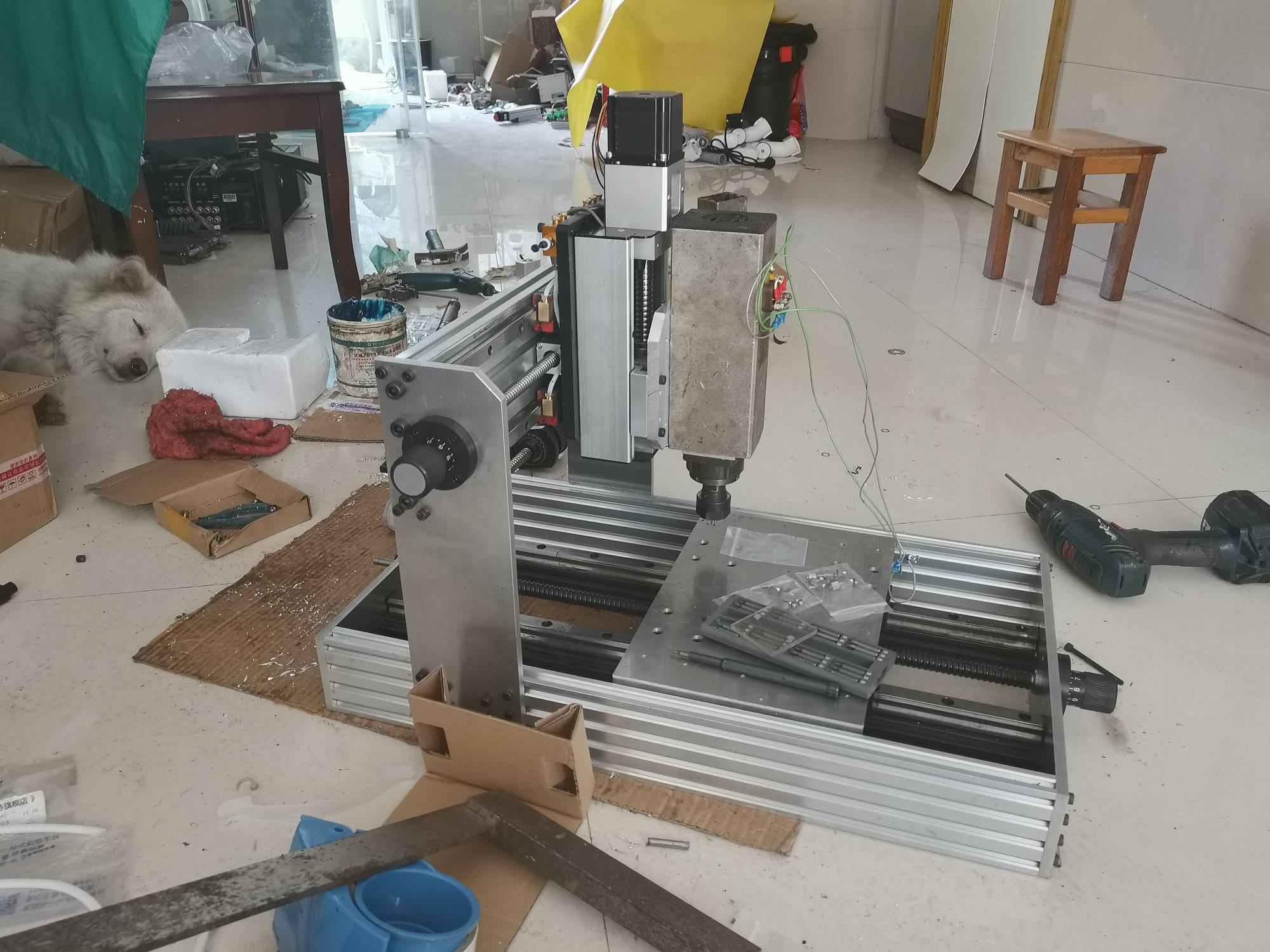

加了防撞条降噪

来自安卓APP客户端

麻辣飞猪

这个电机有好处  散热风扇是往工作台往下吹的

来自安卓APP客户端
