开一贴关于uG后处理的一些事情

宏达雕刻 · 发表于 2021-5-21 21:28:50

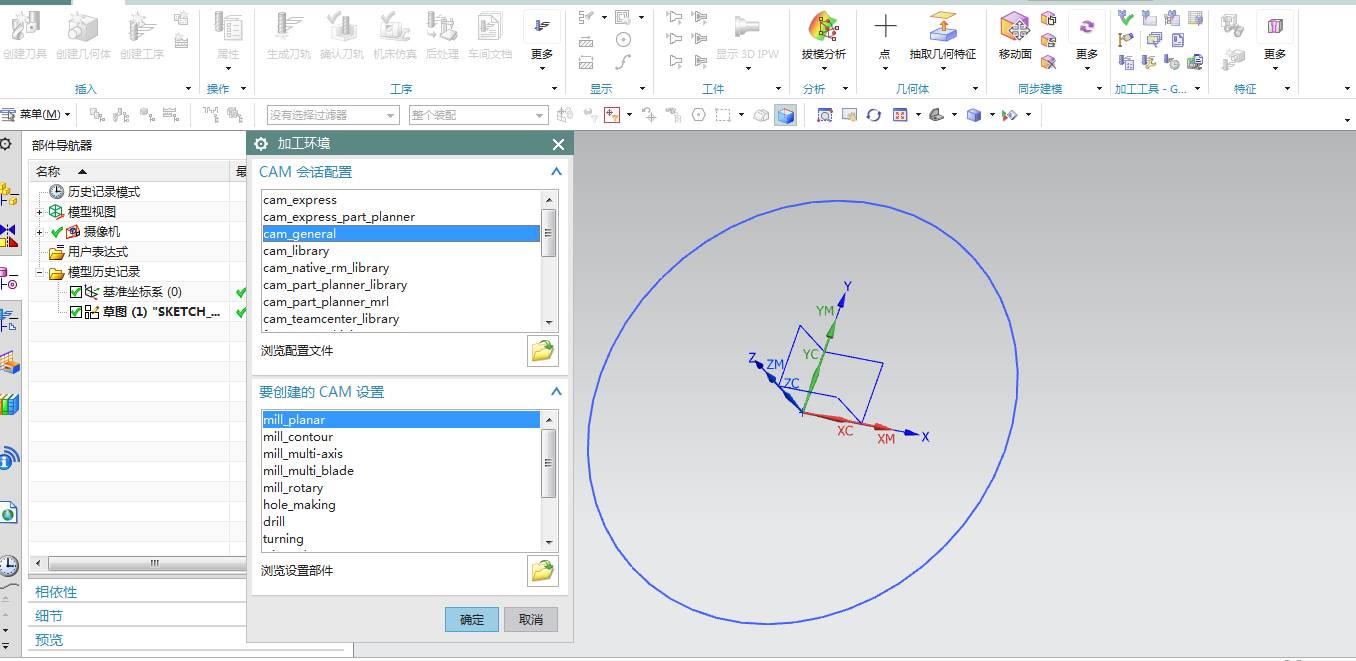

具体怎么绘制圆形我们就不多说了，百度uG草绘，你会得到你想要的结果了，画完圆，然后进入编程模块，加工环境默认就可以了如图所示

来自安卓APP客户端

one486 · 发表于 2021-5-21 21:36:36

宏达雕刻 · 发表于 2021-5-21 21:39:21

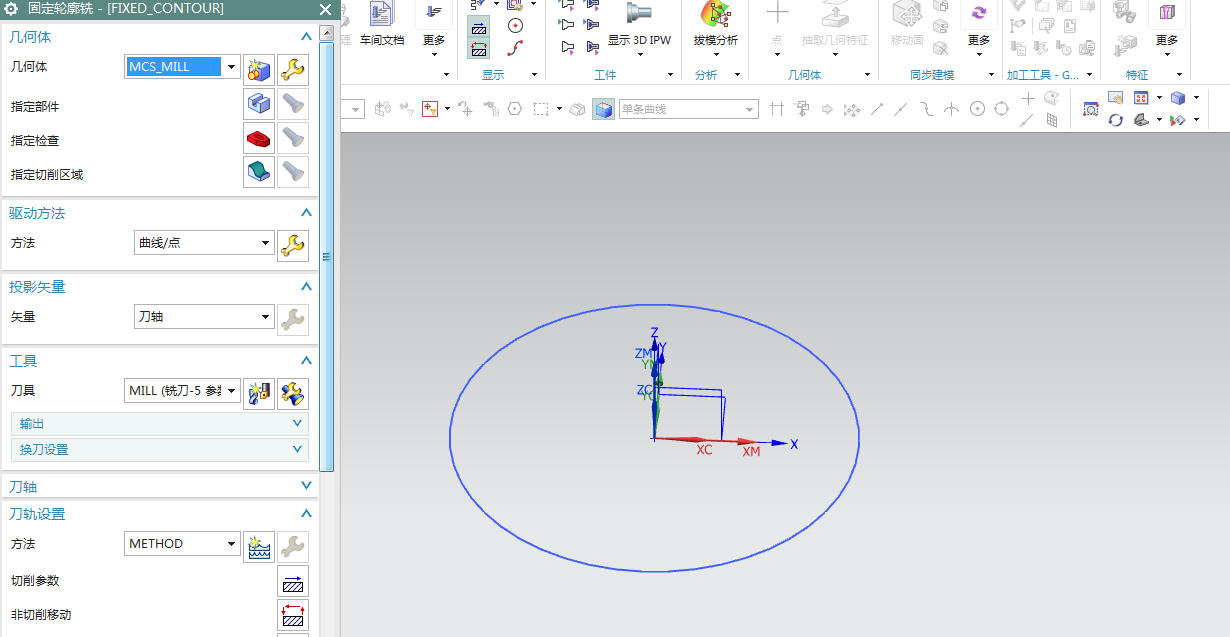

这里我们选用等轴加工方式，直接让先做驱动，也就是精雕里面的单线切割，

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-21 21:47:47

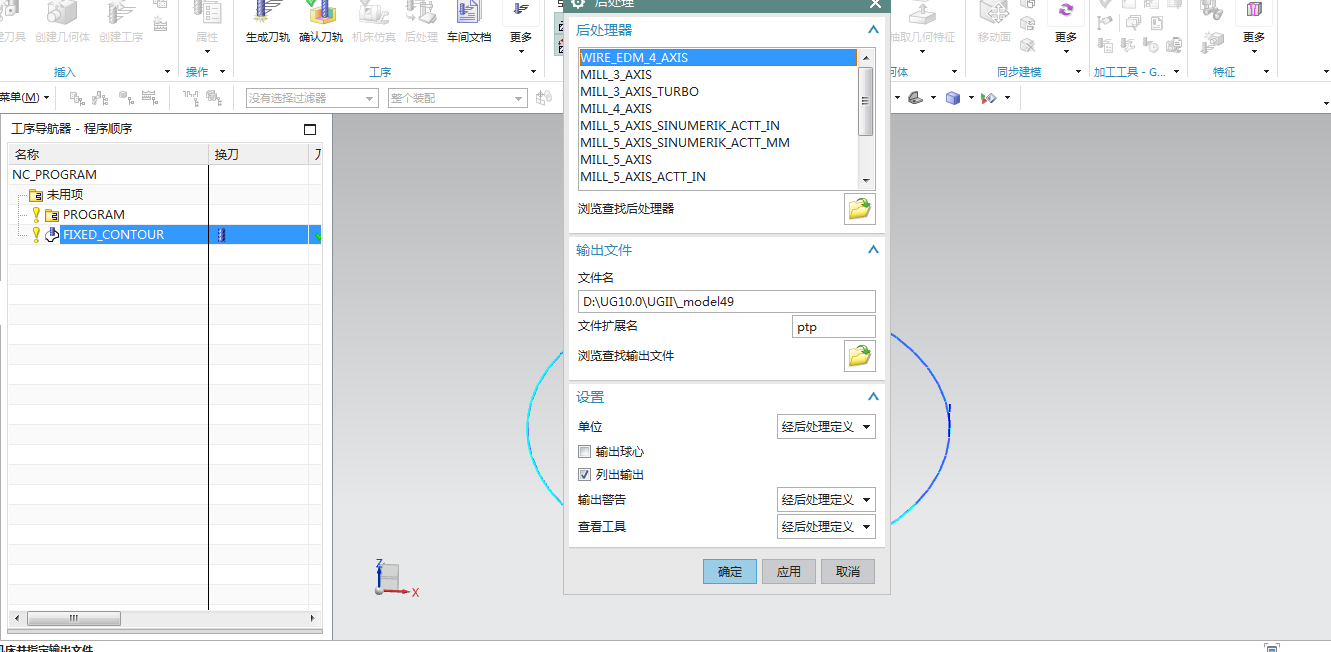

当计算完了刀路，我们点击后处理，这时候我们会看到后处理器下面有好多后处理文件但不是我们之前保存的那一个，点击浏览查找后处理器，找到我们之前保存的那个后处理的文件夹里面只显示一个pui格式的文件，点击OK，后处理导入的方法有好几个，我们只选择最普通的这一种！文件扩展名PTP改为NC文件位置根据自己喜好选择，以能找到为目标，点击应用

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-21 21:50:12

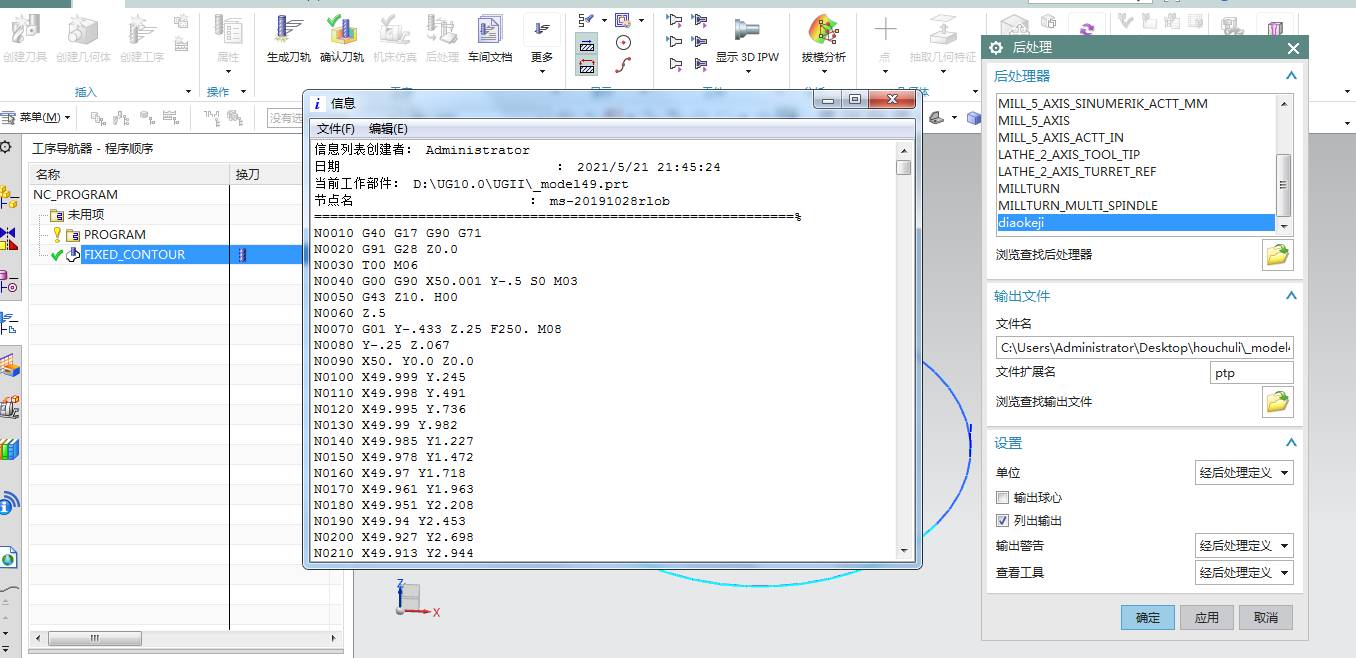

此时会弹出一个信息提示栏，里面就是uG按照我们保存的后处理就算出来的数控程序

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-21 22:00:47

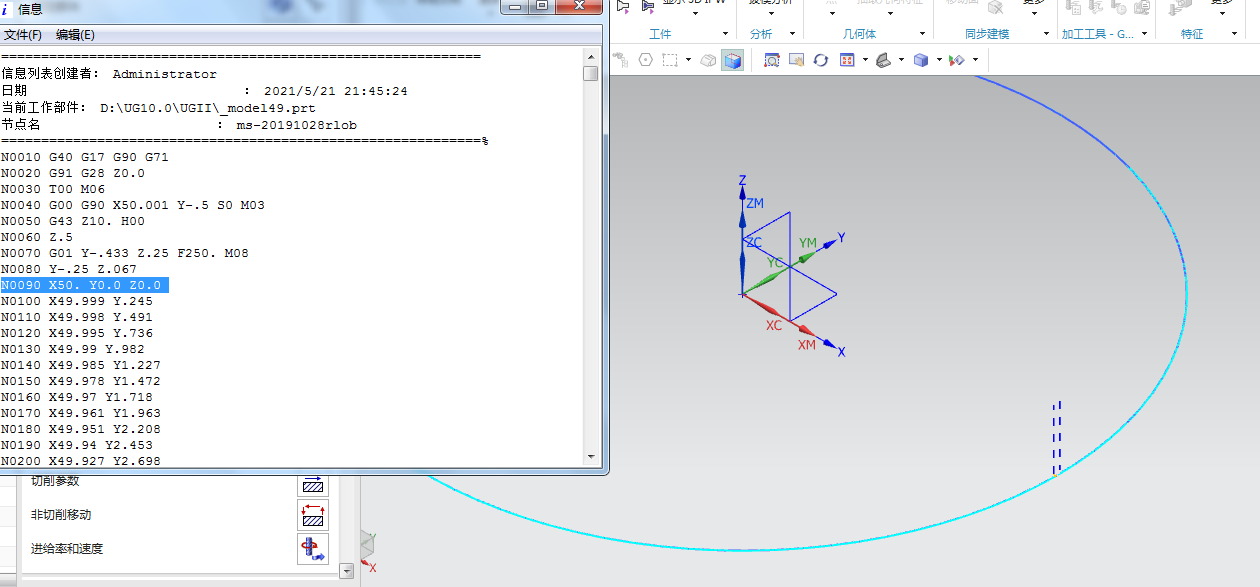

和我们平时用的程序不太一样是吗，不要紧我们慢慢修改！首先让我们先看看这个后处理出来的数据是不是符合图样尺寸，这个时首先要做的！！由于我们做的是直径100的圆形，那么我们就找特殊位置的坐标是否能和图形一致来判断这个后处理的正确与否，也可以从刀轨可视化模块来入手，但是导轨可视化里出现的数据类似宏程序语言，有基础的可以去了解一下，我们从下刀点分析此时的坐标应该是x50y0z0那么我们就在程序中找有没有这个坐标的出现，蓝色标记的区域正是我们的坐标，所以这个进刀点的坐标是正确的

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-21 22:07:42

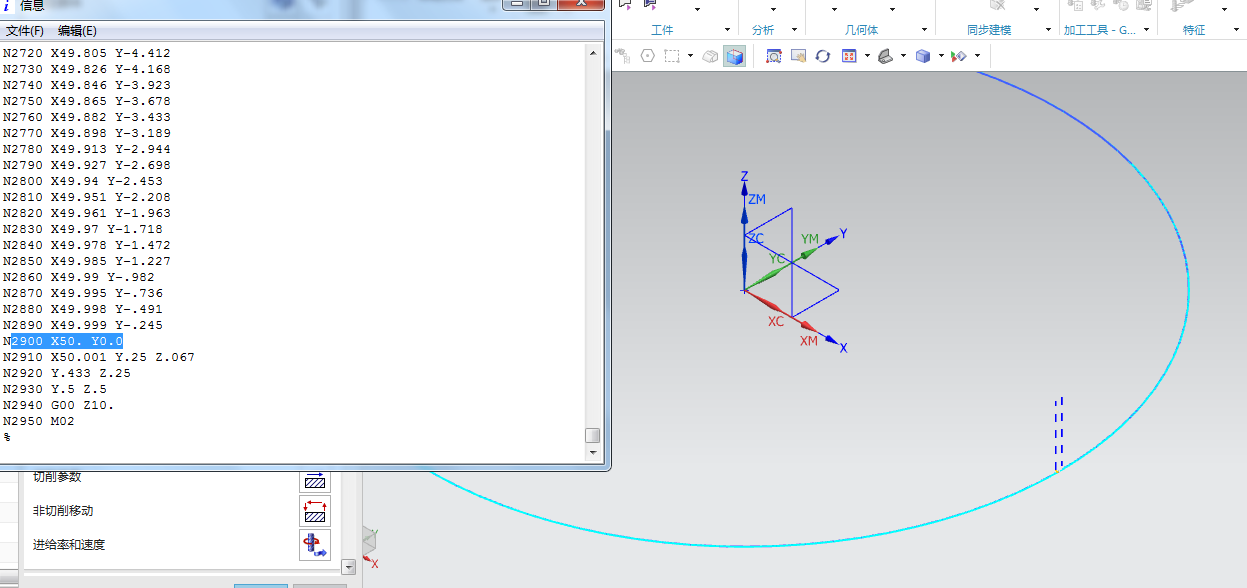

然后我们分析结尾程序蓝色标记区域又出现x50y0下面的程序也出现了z值，说明这是抬刀点，这样就证明了我们保存的后处理在数值处理是没有错误的，也可以将数控程序导入熊族或者CIMCO Edit中去验证也可以有条件的也可以用vt验证

来自安卓APP客户端

mara99 · 发表于 2021-5-21 22:19:28

一直好奇选着UG 的原因

宏达雕刻 · 发表于 2021-5-21 22:22:14

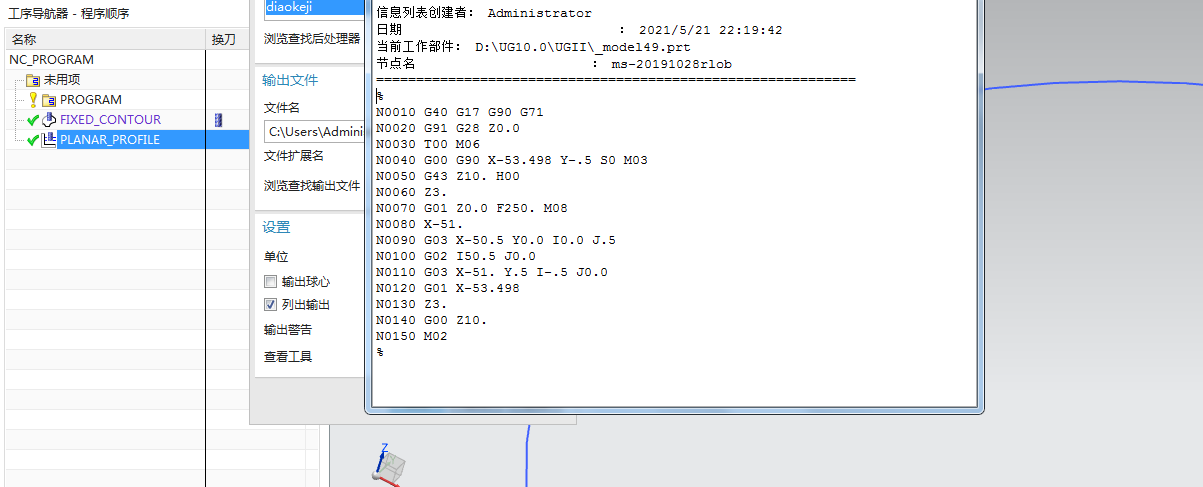

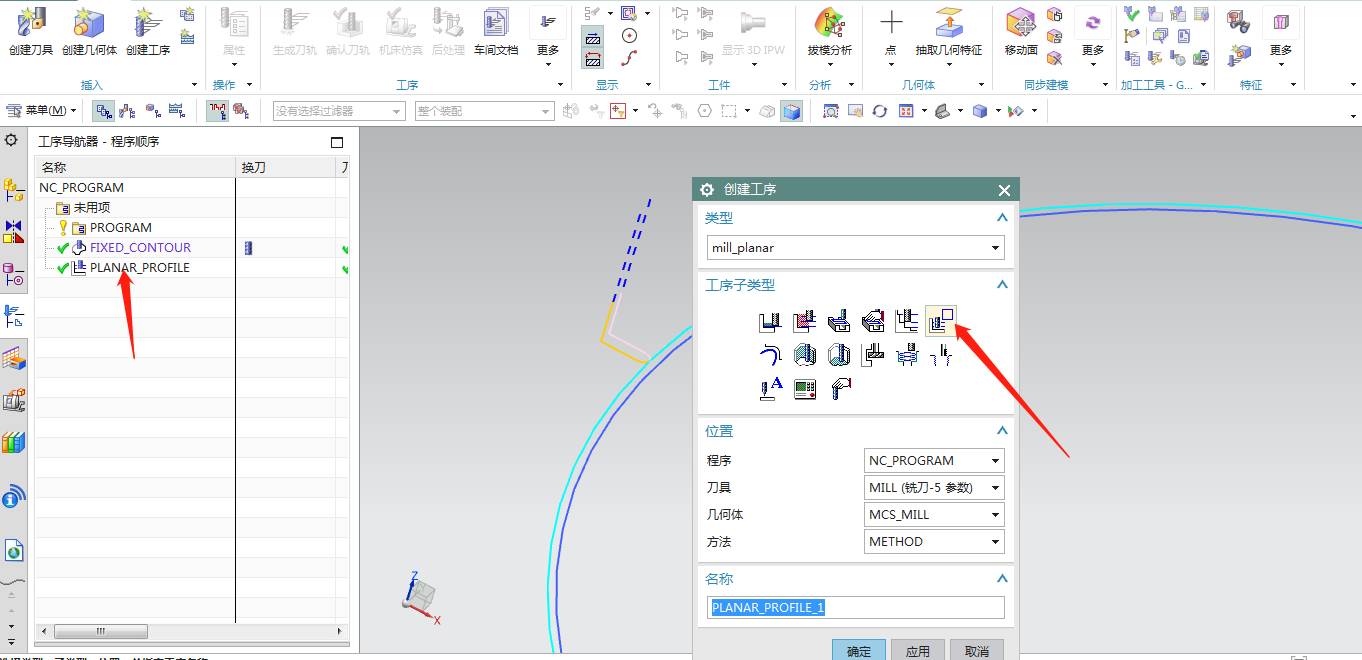

我们再来做一个有趣的事情，还是这条线我们选择不同的加工方式这次我们用二维铣削里面的平面轮廓洗这个功能，和精雕里面的轮廓切割类似，按照里面的要求参数操作，并且切削深度依旧是0我们再来看出来的程序却和之前的程序不一样出现了igk模式

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-21 22:23:27

mara99 发表于 2021-05-21 22:19$ b' ^8 r8 x% A: ?
一直好奇选着UG 的原因

就当图个新鲜吧

来自安卓APP客户端

mara99 · 发表于 2021-5-21 22:33:57

宏达雕刻发表于 2021-5-21 22:23
- O) e1 z% ^3 b5 K0 ^' s就当图个新鲜吧

也许吧，

宏达雕刻 · 发表于 2021-5-21 22:35:16

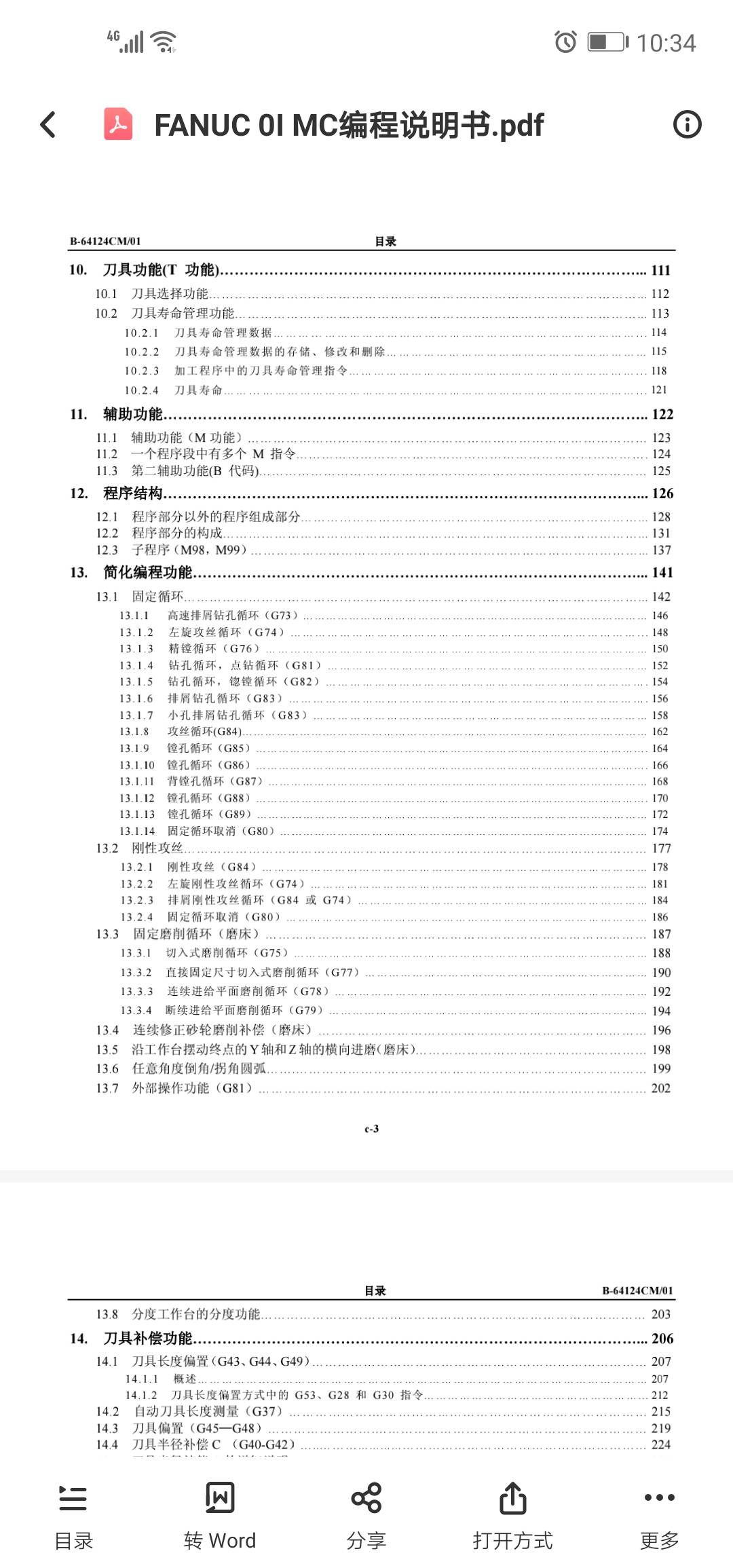

今天先写到这里大家有什么问题也可以说出来，今天只是简单的说一下后处理的基本情况，后面的如果涉及到g代码或者后处理要求我参照的是发那科系统，希望对大家有用

来自安卓APP客户端

dun129 · 发表于 2021-5-21 23:13:11

顶顶顶

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-22 21:15:13

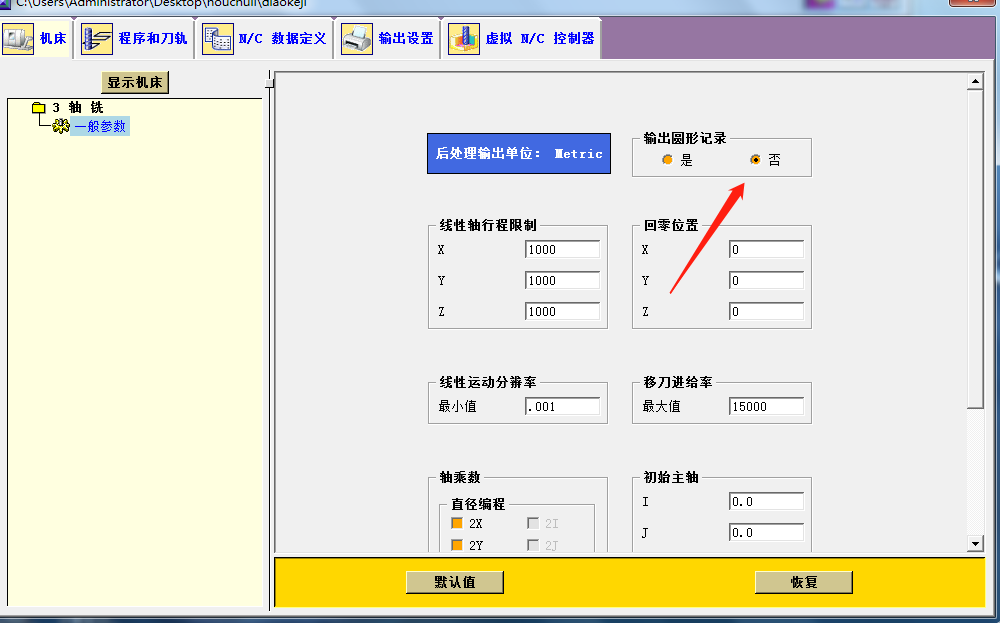

将输出圆形记录选择否，也就是说无论用什么做驱动体，输出地永远都是点位坐标形式，可是为什么两个程序在igk模式开启的情况下有输出有不输出的情况呢，不输出的主要原因是采用了曲线驱动，点组成线，直接按曲线的空间坐标点输出程序，属于三维加工，而平面轮廓铣属于二维加工，可用简单的igk模式直接输出就可以了

来自安卓APP客户端

宏达雕刻 · 发表于 2021-5-22 21:24:12

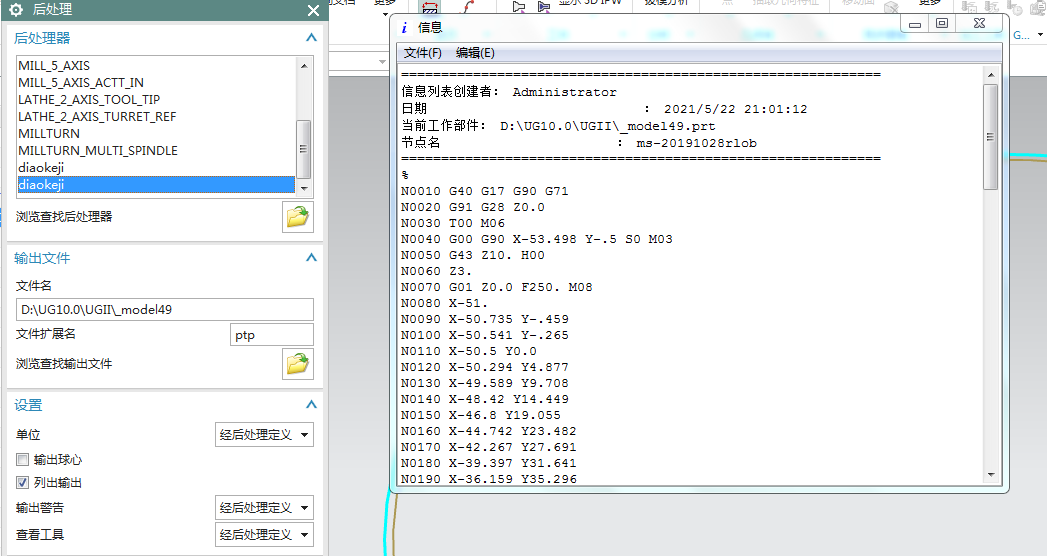

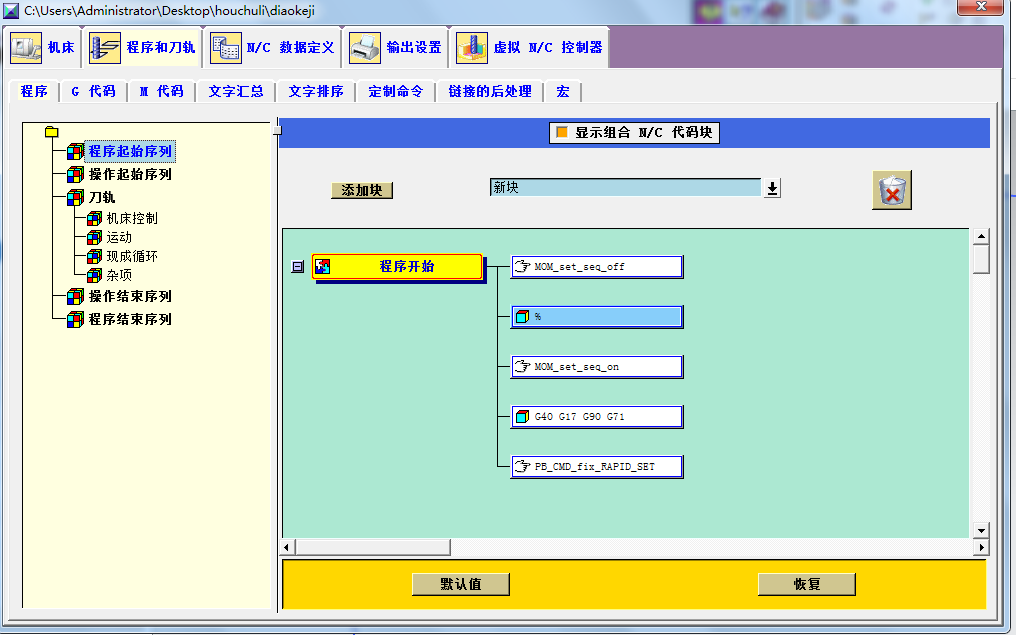

虽然程序没有了igk符号，但是程序头已然很繁琐，雕刻机根本用不到这些代码所以还要继续修改，我们继续打开之前保存的后处理，然后进入程序和刀轨模块。左边那一排类似魔方的状态栏从上到下其实就是数控程序的主体，就像写作文时的中心思想，永远围绕中心思想去写，右边得功能栏是左边每一个魔方下面的细分，我们先从左边程序起始序列开始做
