潜水五年，继续五轴梦想——基于FlyMotion M3控制卡的全伺服半闭环五轴（一）

月夜听松2005 · 发表于 2021-5-7 23:20:40

绶殇发表于 2021-5-7 23:186 E2 j& J1 b5 M
姨母笑

故乡的河 · 发表于 2021-5-7 23:21:53

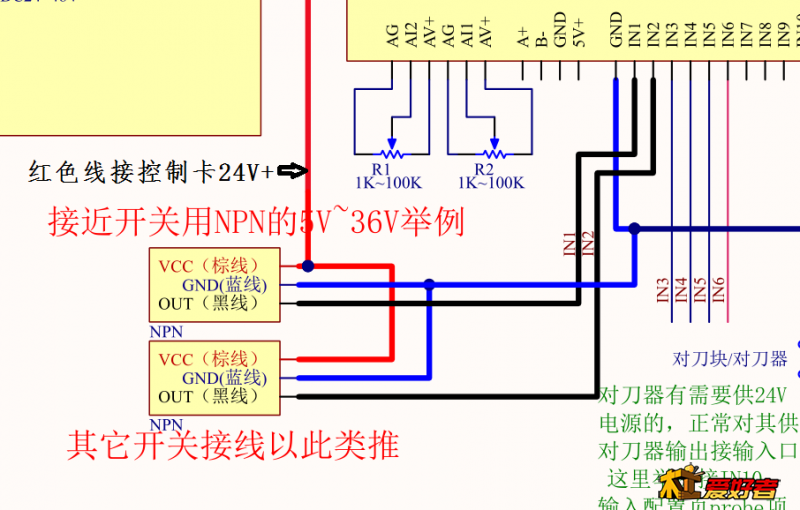

一看老板就是精通电子电器的高人！顺便请教一下，我也是zkmotion，有4根出线的光电开关怎么接入控制卡啊？谢谢！

月夜听松2005 · 发表于 2021-5-7 23:36:58

故乡的河发表于 2021-5-7 23:21
7 e1 M/ k) d0 l d/ [一看老板就是精通电子电器的高人！顺便请教一下，我也是zkmotion，有4根出线的光电开关怎么接入控制卡啊？ ...

高手不敢担，接近开关上一般都有接线图可以看下，四线制一般都是：有两根是电源线，如棕+兰-,黑和白一根是常开点，一根是常闭点返回信号一般黑的是常开信号线，白色的是常闭信号线，具体依说明书为准。

月夜听松2005 · 发表于 2021-5-7 23:43:42

月夜听松2005 发表于 2021-5-7 23:36
7 d# e4 ^* |8 F* A高手不敢担，接近开关上一般都有接线图可以看下，四线制一般都是：有两根是电源线，如棕+兰-,黑和白一根 ...

绶殇 · 发表于 2021-5-8 00:02:23

月夜听松2005 发表于 2021-05-07 23:20

潜水五年，放大招！容我也先潜水五年.

hackvxr · 发表于 2021-5-8 07:41:11

不是说变频器上级不能接漏电保护的吗

刘君71 · 发表于 2021-5-8 08:06:04

绝对是大作

爱特～强 · 发表于 2021-5-8 08:11:10

楼主能提供一下电源，就是220v部分的电路么？学习一下，家用，还是要安全，没学过这个，很多不懂。

siwk · 发表于 2021-5-8 08:31:02

这个电控真紧凑

蓝蓝的白云飘 · 发表于 2021-5-8 09:14:11

同款控制卡，我买来快一个月了还没接线，玩这个真是需要时间多

月夜听松2005 · 发表于 2021-5-8 09:40:12

刘君71 发表于 2021-05-08 08:06
. g8 T8 C4 V' o$ o绝对是大作

一起交流

月夜听松2005 · 发表于 2021-5-8 09:40:32

蓝蓝的白云飘发表于 2021-05-08 09:14# J. u2 p6 n+ S- h/ }
同款控制卡，我买来快一个月了还没接线，玩这个真是需要时间多

是的，只能挤时间玩了

月夜听松2005 · 发表于 2021-5-8 09:48:58

hackvxr 发表于 2021-05-08 07:417 h; D7 `+ C+ _% g( L/ ?+ v! p! ]
不是说变频器上级不能接漏电保护的吗

这真的是个好问题!采用工业漏保，漏电流大些，可以在15ma,30ma,50ma,100ma之间调节，动作时间也比家用的长，还有300ma的工业漏保，可以购买，伺服说明上也建议安装工业漏保。

月夜听松2005 · 发表于 2021-5-8 09:50:44

siwk 发表于 2021-05-08 08:31
8 Q- C% W6 k. w这个电控真紧凑

谢谢，箱子已经很大了，配件多，还要尽量考虑散热，布线干扰等问题

月夜听松2005 · 发表于 2021-5-8 09:52:54

爱特～强发表于 2021-05-08 08:11# F, Y0 m Z% ?( Y" |5 h6 X7 v& h
楼主能提供一下电源，就是220v部分的电路么？学习一下，家用，还是要安全，没学过这个，很多不懂。

好的，电源部分我会单独发贴交流
