日鼎dcs3304速度模式接线图

海豚-1

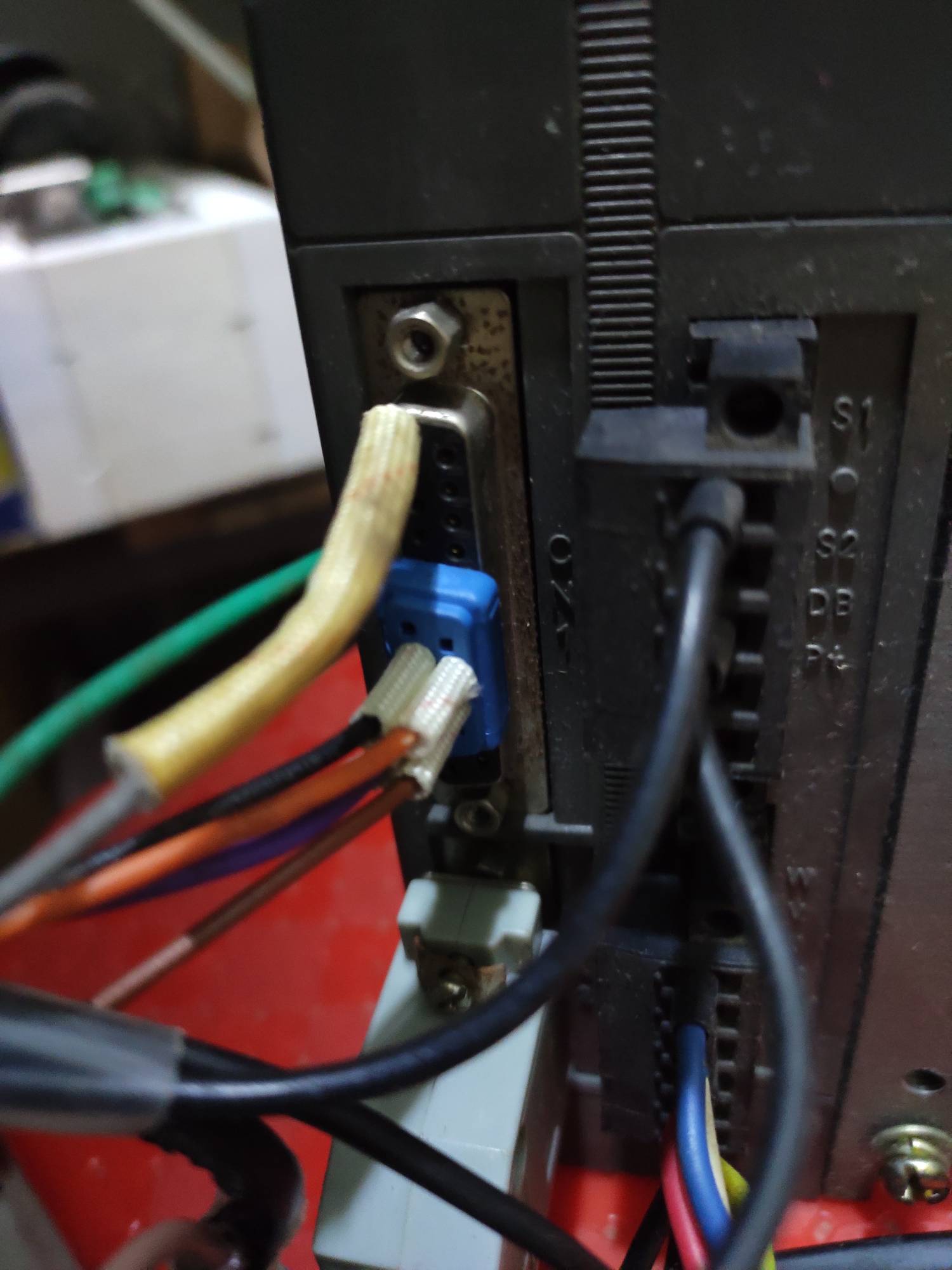

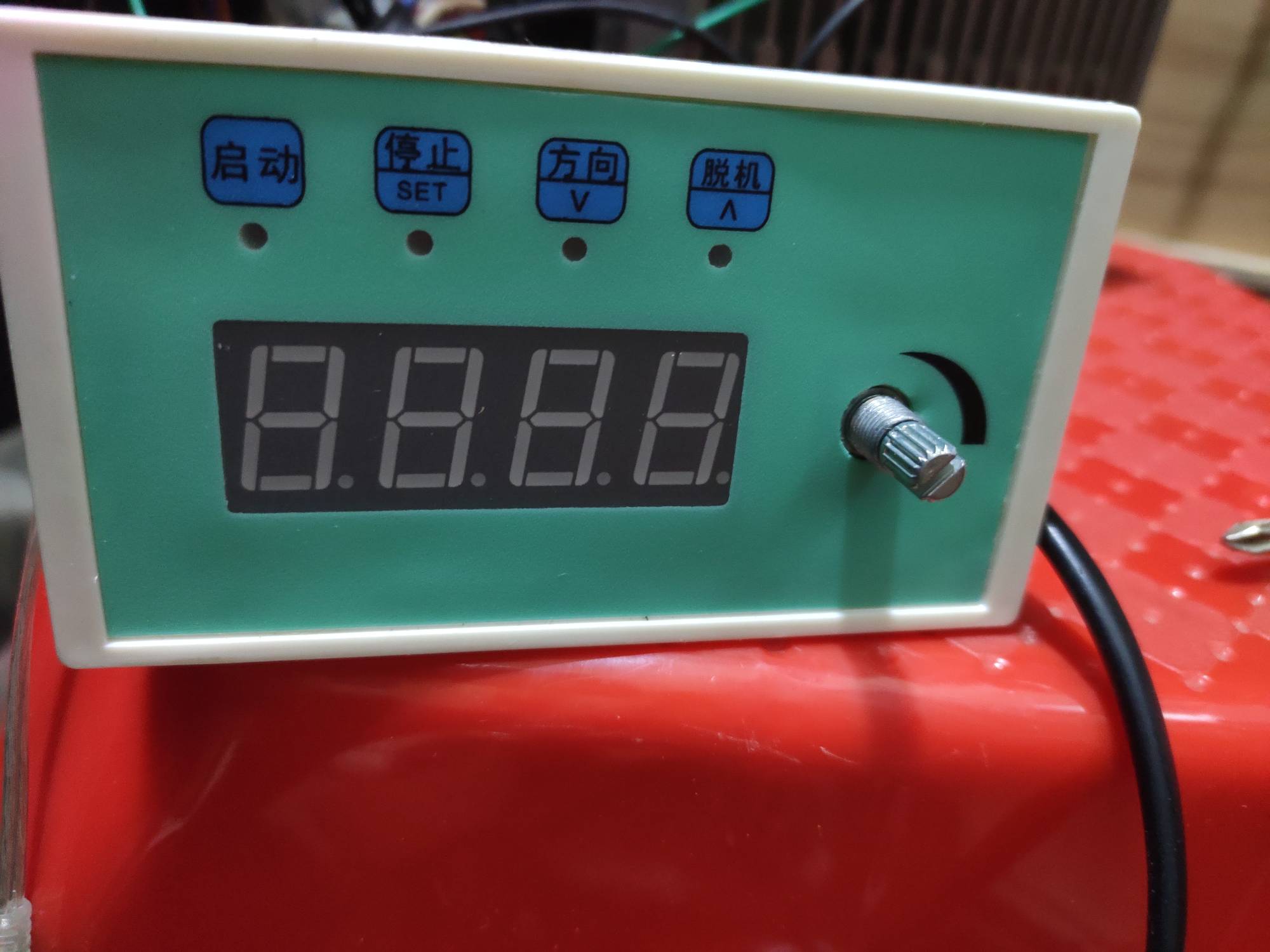

我买了一个伺服电机当砂带机动力，当初由于不懂买了一个只有位置控制的伺服电机。为了简单一点，从马云家买了一个脉冲发生器，摸索了几天，这里写一下这个脉冲发生器与伺服控制器的接法。伺服控制器需要接的是CN1的1、2、7、8、20、21六个引脚就可以了。1脚接电源正极，2脚通过一个开关接电源负极，这两个引脚同时接入马云家的那个脉冲发生器，开关作用是可以控制电机使能锁死与否。其余四个引脚按照马云家的那个说明书接上就可以了。其余信息可以看照片。
5 U' q" [+ S7 U* a




5 J& x! D: \4 q7 X

来自安卓APP客户端

海豚-1

海豚-1 发表于 2021-05-17 22:04
: X) G3 e7 a" H/ _我买了一个伺服电机当砂带机动力，当初由于不懂买了一个只有位置控制的伺服电机。为了简单一点，从马云家买了一个脉冲发生器，摸索了几天，这里写一下这个脉冲发生器与伺服控制器的接法。伺服控制器需要接的是CN1的1、2、7、8、20、21六个引脚就可以了。1脚接电源正极，2脚通过一个开关接电源负极，这两个引脚同时接入马云家的那个脉冲发生器，开关作用是可以控制电机使能锁死与否。其余四个引脚按照马云家的那个说明书接上就可以了。其余信息可以看照片。

值得注意的是，pn09的设置是01，也就是位置模式。

来自安卓APP客户端

海豚-1

海豚-1 发表于 2021-05-17 22:04
我买了一个伺服电机当砂带机动力，当初由于不懂买了一个只有位置控制的伺服电机。为了简单一点，从马云家买了一个脉冲发生器，摸索了几天，这里写一下这个脉冲发生器与伺服控制器的接法。伺服控制器需要接的是CN1的1、2、7、8、20、21六个引脚就可以了。1脚接电源正极，2脚通过一个开关接电源负极，这两个引脚同时接入马云家的那个脉冲发生器，开关作用是可以控制电机使能锁死与否。其余四个引脚按照马云家的那个说明书接上就可以了。其余信息可以看照片。

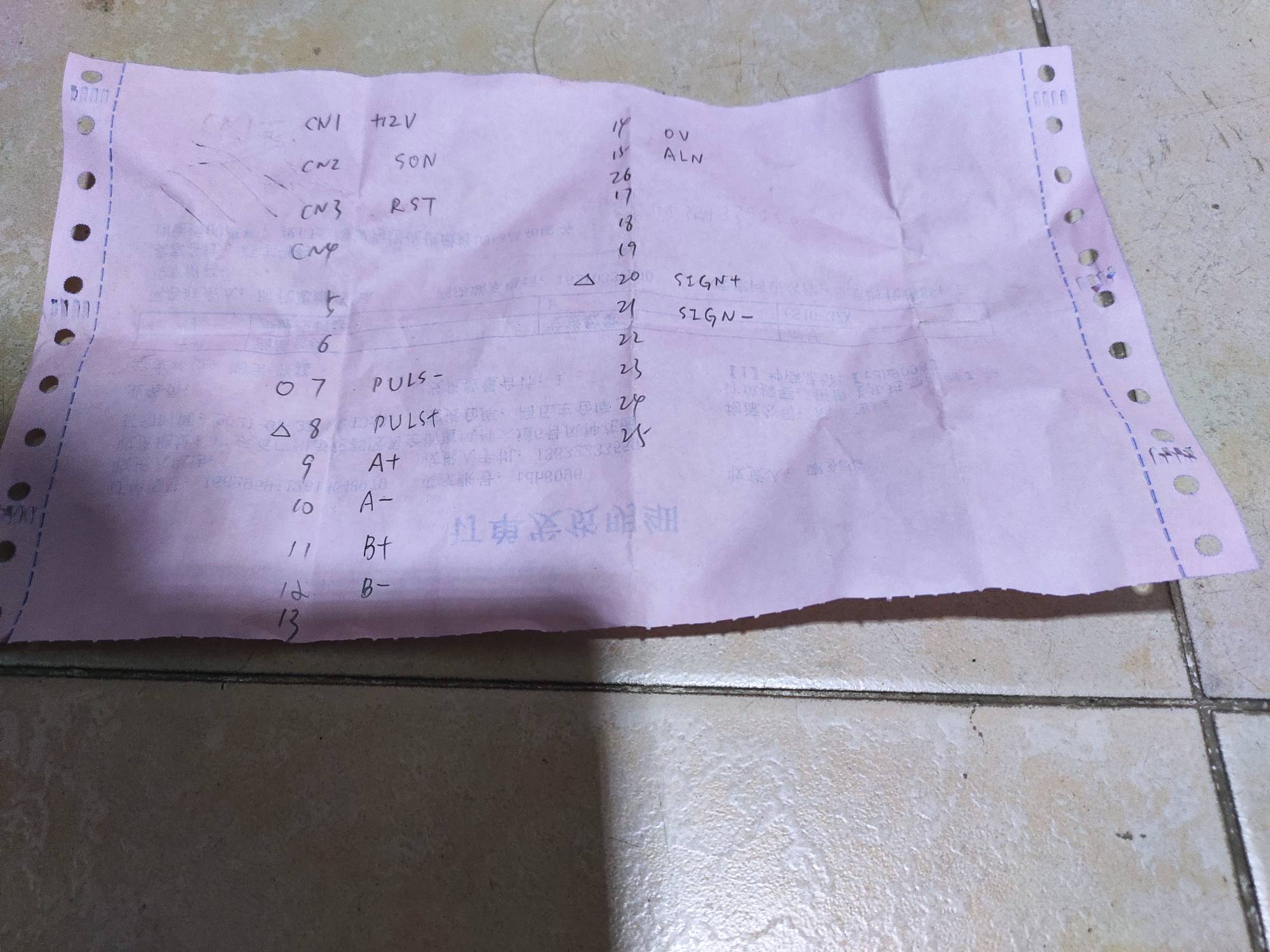

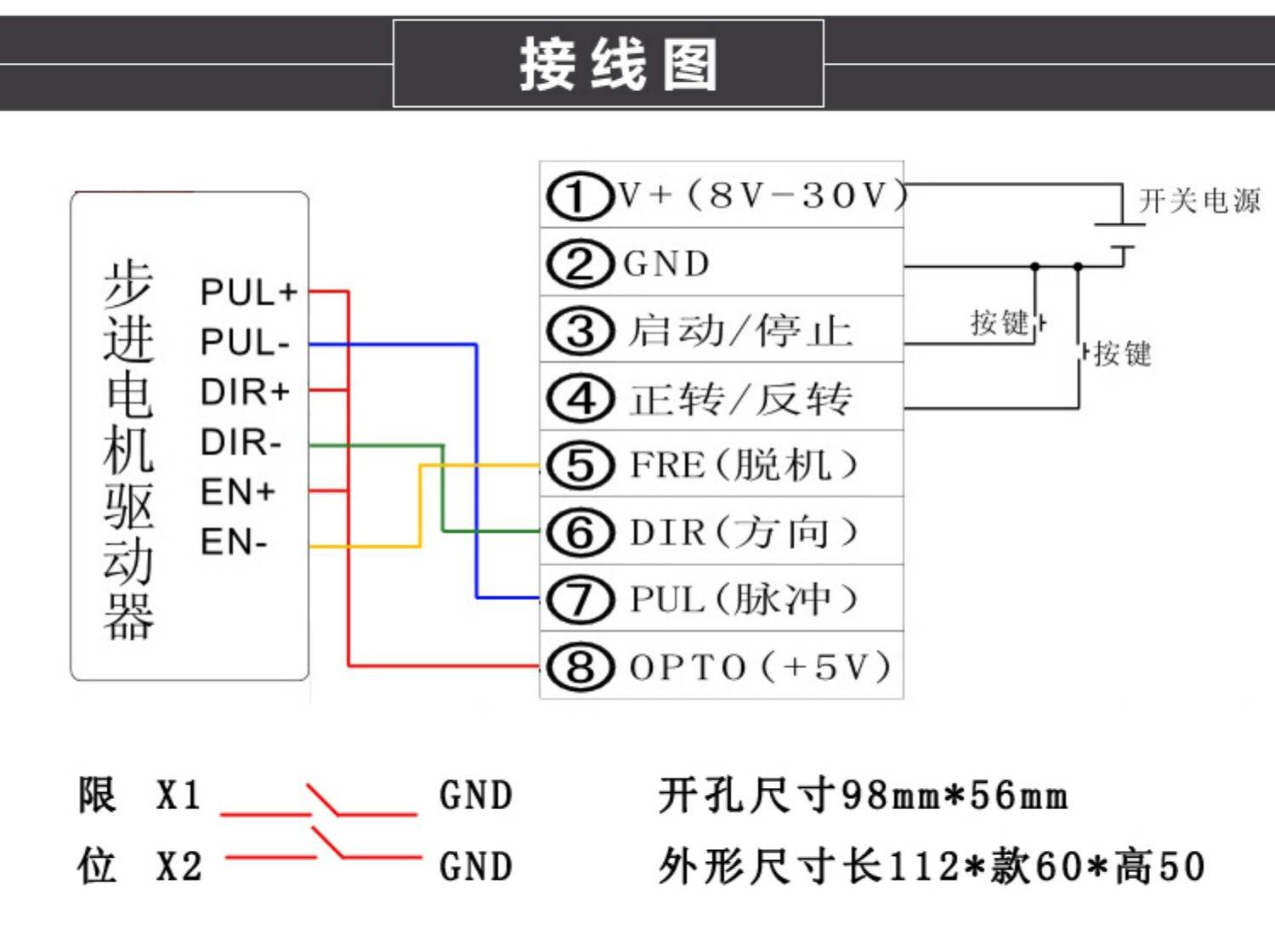

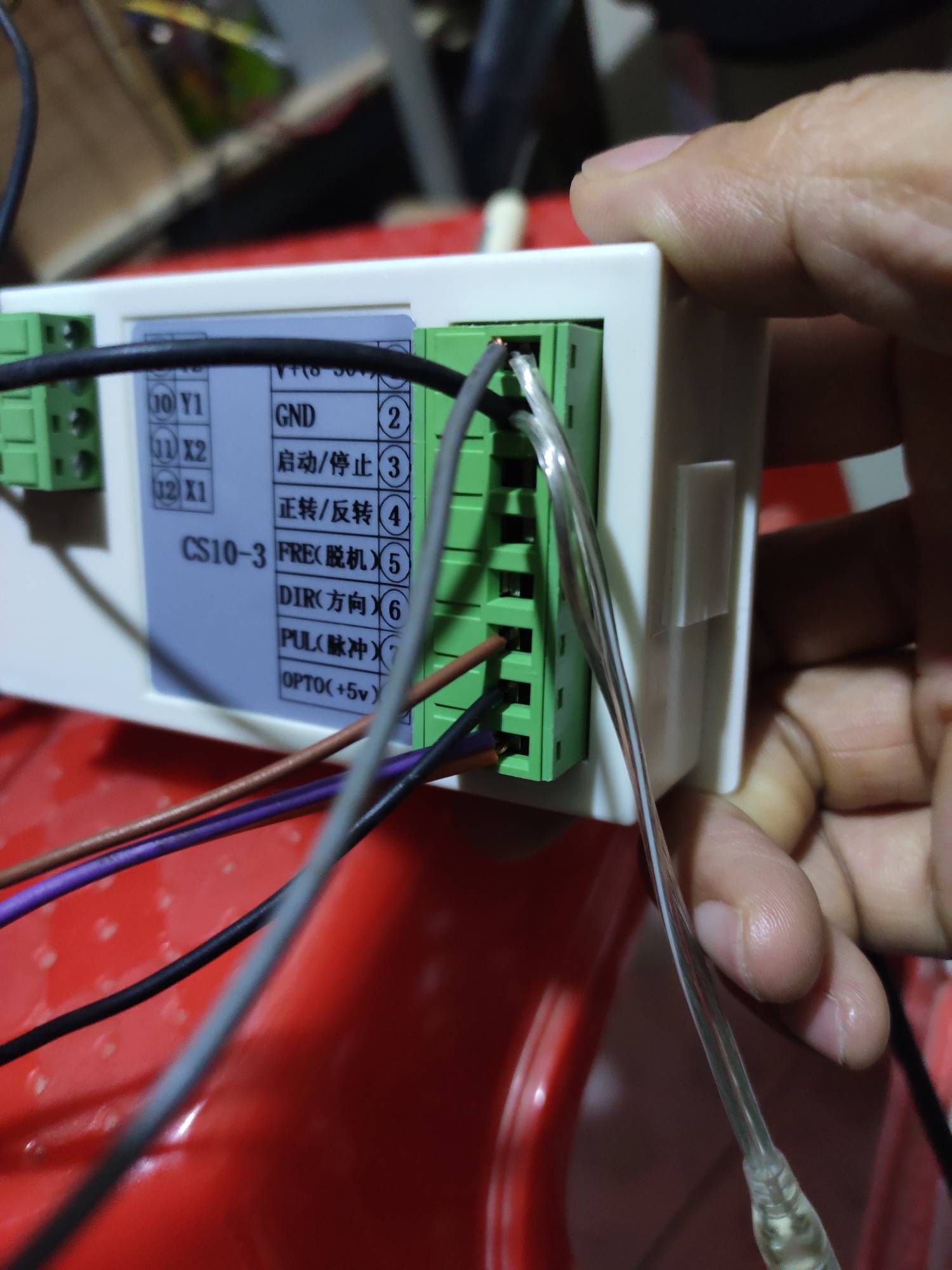

. [8 x; {- H8 M1 `+ A7 z3 h写的有点乱，马云家的那个控制器只需要接1、2、6、7、8五个接口对应伺服控制器的1、2、7、8、20、21六个接口。再自己准备一个开关和12伏直流电源接上就可以了。有看不明白的地方可以留言。

来自安卓APP客户端

天雨001

海豚-1 发表于 2021-05-17 22:11
写的有点乱，马云家的那个控制器只需要接1、2、6、7、8五个接口对应伺服控制器的1、2、7、8、20、21六个接口。再自己准备一个开关和12伏直流电源接上就可以了。有看不明白的地方可以留言。

9 L+ X8 v# Y. A. N% W9 T关键是多少钱呀，贵的刮不如加20卖速度模式的的

来自安卓APP客户端

海豚-1

天雨001 发表于 2021-05-18 18:15
+ P- q  [5 h; ^) x5 W3 `* m关键是多少钱呀，贵的刮不如加20卖速度模式的的

一开始不懂，买了不带速度模式的，而且买了放家里很长时间没有用起来。后面也是没法去退货了。马云家那个控制器80包邮。划算肯定算不上了。入了坑有时候也没太计较小钱了！玩的高兴就好！

来自安卓APP客户端

天雨001

! v. p8 l* t$ {8 H! _* O

来自安卓APP客户端

bboybl

天雨001 发表于 2021-06-03 20:57

* G. _* `8 d4 I7 @8 Y加微信

来自安卓APP客户端

天雨001

bboybl 发表于 2021-06-04 00:01
加微信

# [/ b# ]/ r6 h" k微信多少啊，我的13213078311

来自安卓APP客户端

印钞机

这个是电位器控制，不是速度控制

来自安卓APP客户端

bboybl

印钞机 发表于 2021-06-05 09:06
这个是电位器控制，不是速度控制

! {  i: ?( b+ ~* b4 ]. I真正的速度控制是怎样的？

来自安卓APP客户端

印钞机

bboybl 发表于 2021-6-5 09:51
0 I4 v. R" x- C+ A真正的速度控制是怎样的？

" Y- p# _9 ]) O+ T速度控制需要控制器支持，控制器给驱动器发的是脉冲。这个是模拟电压控制，0-10V。

bboybl

印钞机 发表于 2021-06-05 10:35
* X2 Z8 H: F; J' I- M1 h( q% N4 `速度控制需要控制器支持，控制器给驱动器发的是脉冲。这个是模拟电压控制，0-10V。

不一定是脉冲 也有模拟电压控制的

来自安卓APP客户端

印钞机

bboybl 发表于 2021-6-5 19:40
  t3 s7 {; _: {7 O不一定是脉冲 也有模拟电压控制的

你用电位器，与你设置什么模式没有关系。
/ {6 y. F" C6 @" m0 @3 h1 C你是为了让它转而用电压控制。
这个结构相当于一个变频器+同步电机。伺服功能没用上

bboybl

印钞机 发表于 2021-06-05 20:09
2 w4 U6 @( ]( y7 d6 {你用电位器，与你设置什么模式没有关系。
你是为了让它转而用电压控制。
2 Z& I3 Y* V7 c! P/ g& S# m  Y这个结构相当于一个变频器+同步电机。伺服功能没用上

你不会把电位器拆了 输入0-10v.?

来自安卓APP客户端

bboybl

印钞机 发表于 2021-06-05 20:09
你用电位器，与你设置什么模式没有关系。
你是为了让它转而用电压控制。
2 h. U0 H/ T. ?4 e$ h0 V( K这个结构相当于一个变频器+同步电机。伺服功能没用上

这款伺服电机 的速度模式 就是输入模拟电压控制转速的！
