想做个钻头收纳盒，先统计一下尺寸

xyz123 · 发表于 2021-4-29 02:04:10

本帖最后由 xyz123 于 2021-4-29 04:25 编辑

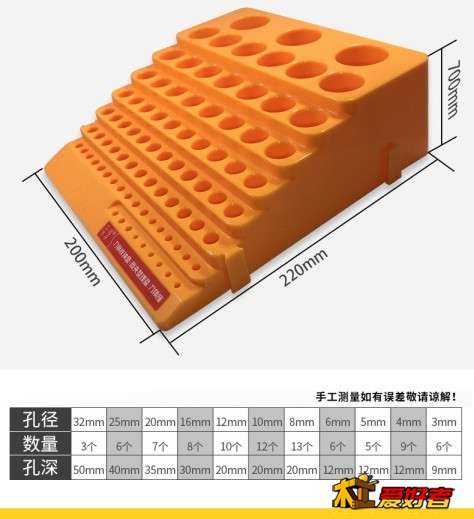

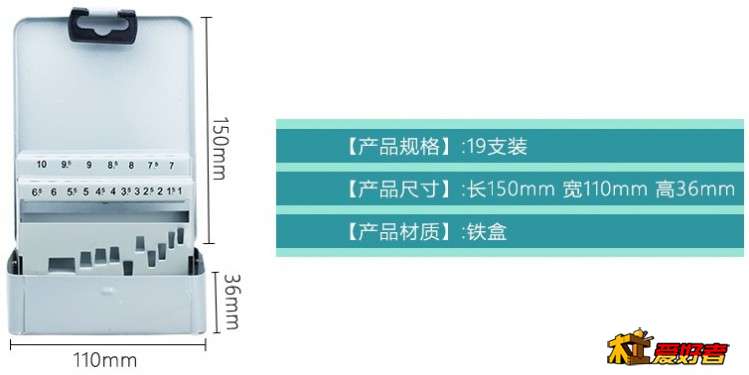

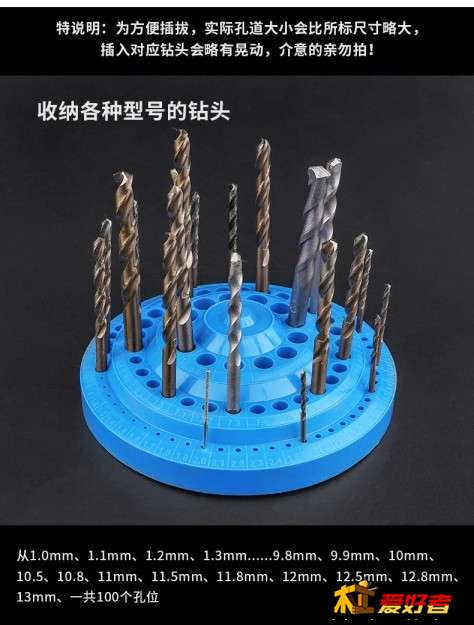

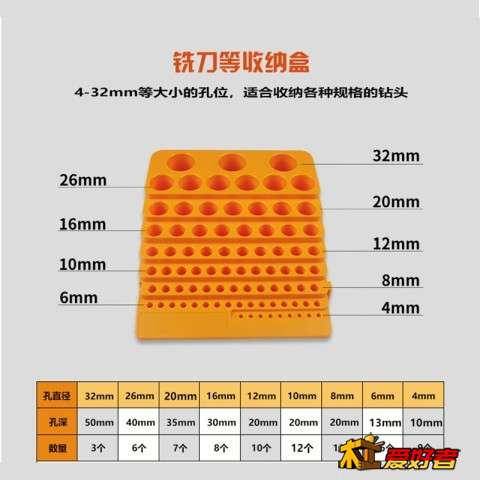

淘宝见的钻头收纳盒是这样

觉得形状、孔数不太合适。想用木头做个扁匣子样的，小格子卧放不怕晃掉出，装Φ2～10的钻头，大约每隔1mm留两三个格子。

手里杂七杂八的钻头尺寸难以统计，于是找了博世HSS-G系列麻花钻头的尺寸列表，画个表格。

零件号直径mm 刃长mm 全长mm
2 608 595 049 1.00 12 34
2 608 585 467 1.10 14 36
2 608 585 468 1.20 16 38
2 608 585 469 1.30 16 38
2 608 585 470 1.40 18 40
2 608 595 050 1.50 18 40
2 608 585 471 1.60 20 43
2 608 585 472 1.70 20 43
2 608 585 473 1.80 22 46
2 608 585 474 1.90 22 46
2 608 595 051 2.00 24 49
2 608 585 475 2.10 24 49
2 608 595 052 2.20 27 53
2 608 585 476 2.30 27 53
2 608 585 477 2.40 30 57
2 608 595 053 2.50 30 57
2 608 585 478 2.60 30 57
2 608 585 479 2.70 33 61
2 608 595 054 2.80 33 61
2 608 585 480 2.90 33 61
2 608 595 055 3.00 33 61
2 608 585 481 3.10 36 65
2 608 595 056 3.20 36 65
2 608 595 057 3.30 36 65
2 608 585 482 3.40 39 70
2 608 595 058 3.50 39 70
2 608 595 332 3.60 39 70
2 608 585 483 3.70 39 70
2 608 585 484 3.80 43 75
2 608 585 485 3.90 43 75
2 608 595 059 4.00 43 75
2 608 585 486 4.10 43 75
2 608 595 060 4.20 43 75
2 608 585 487 4.30 47 80
2 608 595 333 4.40 47 80
2 608 595 061 4.50 47 80
2 608 585 488 4.60 47 80
2 608 585 489 4.70 47 80
2 608 595 334 4.80 52 86
2 608 585 490 4.90 52 86
2 608 595 062 5.00 52 86
2 608 585 491 5.10 52 86
2 608 595 063 5.20 52 86
2 608 585 492 5.30 52 86
2 608 585 493 5.40 57 93
2 608 595 064 5.50 57 93
2 608 585 494 5.60 57 93
2 608 585 495 5.70 57 93
2 608 595 065 5.80 57 93
2 608 585 496 5.90 57 93
2 608 595 066 6.00 57 93
2 608 585 497 6.10 63 101
2 608 595 067 6.20 63 101
2 608 585 498 6.30 63 101
2 608 595 335 6.40 63 101
2 608 595 068 6.50 63 101
2 608 585 499 6.60 63 101
2 608 595 336 6.70 63 101
2 608 595 069 6.80 69 109
2 608 585 500 6.90 69 109
2 608 595 070 7.00 69 109
2 608 585 501 7.10 69 109
2 608 595 337 7.20 69 109
2 608 585 502 7.30 69 109
2 608 585 503 7.40 69 109
2 608 595 071 7.50 69 109
2 608 585 504 7.60 75 117
2 608 585 505 7.70 75 117
2 608 585 506 7.80 75 117
2 608 585 507 7.90 75 117
2 608 595 072 8.00 75 117
2 608 585 508 8.10 75 117
2 608 585 509 8.20 75 117
2 608 585 510 8.30 75 117
2 608 585 511 8.40 75 117
2 608 595 073 8.50 75 117
2 608 585 512 8.60 81 125
2 608 585 513 8.70 81 125
2 608 595 074 8.80 81 125
2 608 585 514 8.90 81 125
2 608 595 075 9.00 81 125
2 608 585 515 9.10 81 125
2 608 585 516 9.20 81 125
2 608 585 517 9.30 81 125
2 608 585 518 9.40 81 125
2 608 595 076 9.50 81 125
2 608 585 519 9.60 87 133
2 608 585 520 9.70 87 133
2 608 595 338 9.80 87 133
2 608 585 521 9.90 87 133
2 608 595 077 10.00 87 133
2 608 585 522 10.10 87 133
2 608 585 523 10.20 87 133
2 608 585 524 10.30 87 133
2 608 585 525 10.40 87 133
2 608 595 078 10.50 87 133
2 608 585 526 10.60 87 133
2 608 585 527 10.70 94 142
2 608 585 528 10.80 94 142
2 608 585 529 10.90 94 142
2 608 595 079 11.00 94 142
2 608 585 530 11.10 94 142
2 608 585 531 11.20 94 142
2 608 585 532 11.30 94 142
2 608 585 533 11.40 94 142
2 608 595 080 11.50 94 142
2 608 585 534 11.60 94 142
2 608 585 535 11.70 94 142
2 608 585 536 11.80 94 142
2 608 585 537 11.90 101 151
2 608 595 081 12.00 101 151
2 608 585 538 12.10 101 151
2 608 585 539 12.20 101 151
2 608 585 540 12.30 101 151
2 608 585 541 12.40 101 151
2 608 595 082 12.50 101 151
2 608 585 542 12.60 101 151
2 608 585 543 12.70 101 151
2 608 585 544 12.80 101 151
2 608 585 545 12.90 101 151
2 608 595 083 13.00 101 151
2 608 585 593 14.00 108 160
2 608 585 594 15.00 114 169
2 608 585 595 16.00 120 178

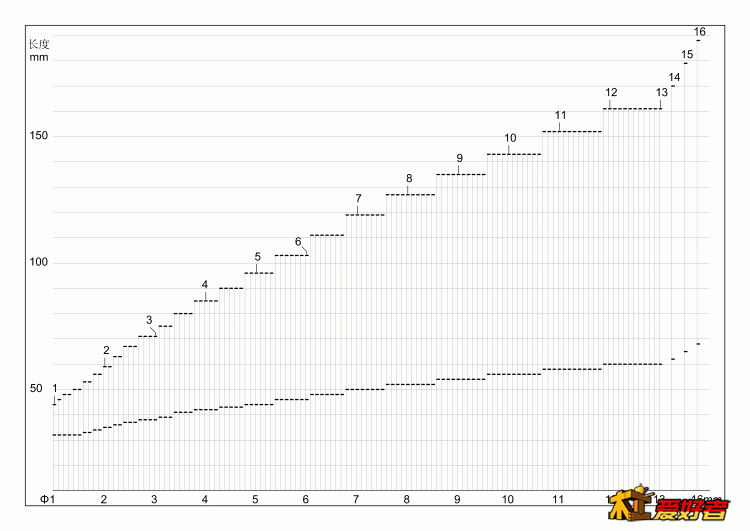

钻头尺寸表格（A4 600dpi）.gif

附件是原图文件：
钻头尺寸表格.pdf 40.09 KB
钻头尺寸实际.pdf 76.93 KB
钻头尺寸表格（A4 600dpi）.gif 443.18 KB

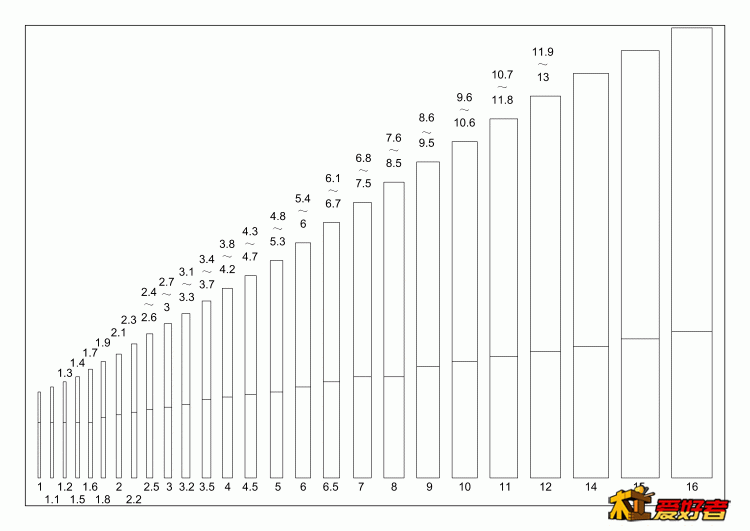

钻头尺寸实际（A4 600dpi）.gif 291.31 KB

钻头尺寸.zip (844.71 KB, 下载次数: 6, 售价: 1 刨花)
下载附件刨花耗资设成0反而需10？

是用A4纸尺寸画的，已留10mm空白页边缘。
用pdf打印较方便，页面缩放选“无缩放”，即可1∶1打印到A4纸。
用gif图片打印的话，要选择完整打印到A4纸，或将打印机设置为600dpi按原始像素打印。
