求助一下，接线的问题

bboybl · 发表于 2021-4-27 20:14:47

我问你电机锁住没？

wty228 · 发表于 2021-4-27 20:15:26

4线的电机看看有没有中间抽头的端子，有直接加两根线就好了

esee · 发表于 2021-4-27 20:16:26

打开mach3，按F5，看看板子上的继电器响不响，如果不响，你的板子没有驱动起来

wty228 · 发表于 2021-4-27 20:16:28

我试过4线加中间抽头的，变六线

三界游冥 · 发表于 2021-4-27 20:16:32

bboybl 发表于 2021-04-27 20:14# ~! }/ ?' R1 b, [/ l8 c7 }% W: N
我问你电机锁住没？

供电步进电机是锁住的

老猫爱钢笔 · 发表于 2021-4-27 20:20:40

三界游冥发表于 2021-04-27 20:039 ^; h7 f3 D$ B P! d/ [) r t2 I& n
问题是驱动器没有公共负级

关键就那几根线，p+d+对了电机抱死就没毛病

nini21800 · 发表于 2021-4-27 20:42:08

应该是M3的输出设置问题。

三界游冥 · 发表于 2021-4-27 20:43:10

老猫爱钢笔发表于 2021-04-27 20:20/ n. u/ n7 t& }8 d( U, `
关键就那几根线，p+d+对了电机抱死就没毛病

电机是四线的

三界游冥 · 发表于 2021-4-27 20:48:21

nini21800 发表于 2021-04-27 20:42
% F: W$ B: [+ A4 |: N, R应该是M3的输出设置问题。

m3绝对不会有问题，一直用着带其它雕刻机

三界游冥 · 发表于 2021-4-27 20:52:38

esee 发表于 2021-04-27 20:164 K- z+ c% y! R/ U* L; i: L
打开mach3，按F5，看看板子上的继电器响不响，如果不响，你的板子没有驱动起来

响

bboybl · 发表于 2021-4-27 23:15:18

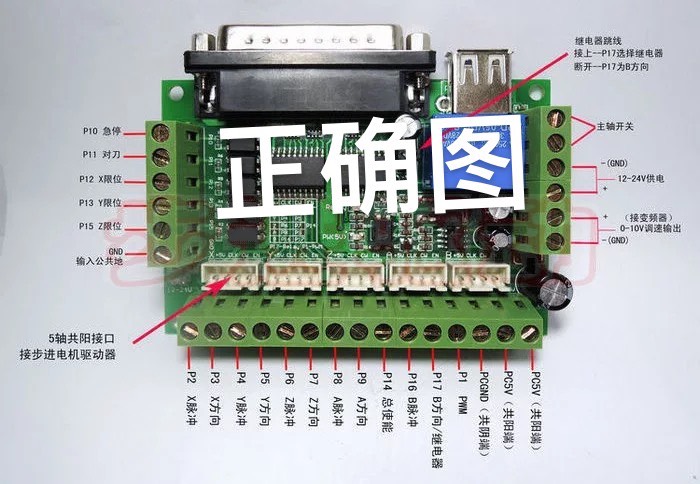

店家提供的m3配置是共阴接法的！

bboybl · 发表于 2021-4-27 23:32:10

说错了是共阳

3643131 · 发表于 2021-4-28 00:48:46

同款神卡

abs2554 · 发表于 2021-4-28 12:31:54

这是六线单级驱动吧？是的话，与你的电机不匹配

三界游冥 · 发表于 2021-4-28 22:04:43

感谢各位木友，原因找到了，

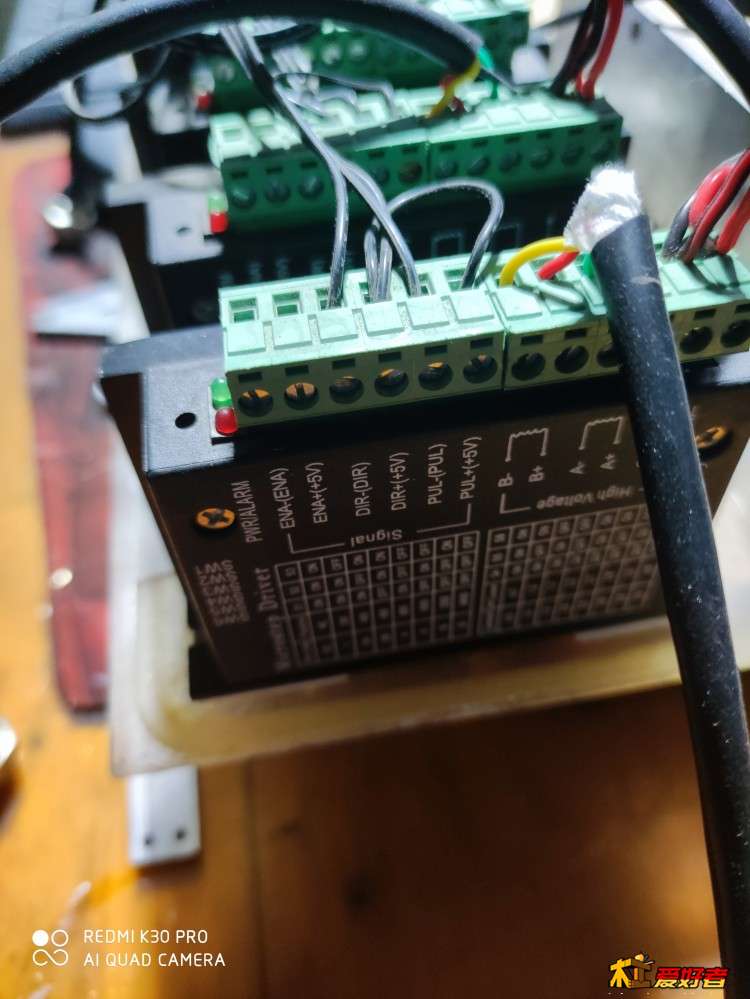

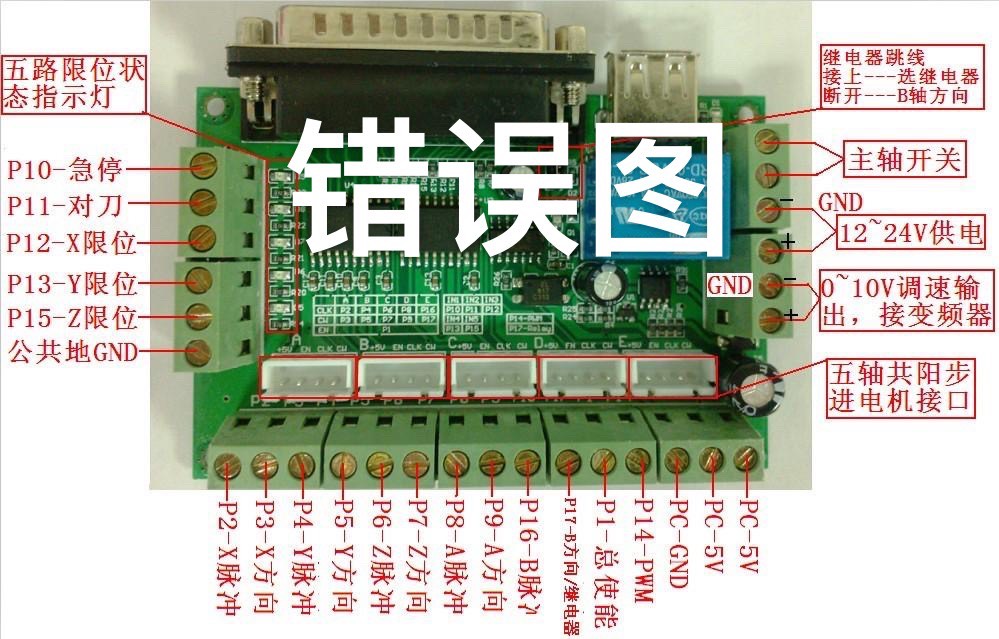

一、是我网上查找的图针角标识不对，导致使能线接线错误。
二、是六线的步进电机驱动器，我拿去强接四线，电机会转了但是力矩不够。
以上是我今天整了一天的结果，希望大家不要和我一样犯这种低级错误！网上找的图片还是要多试试
