直排刀库验证版测试成功

dragontiger · 发表于 2021-4-26 09:09:21

本帖最后由 dragontiger 于 2021-4-26 09:16 编辑

印钞机发表于 2021-4-26 01:47
X$ ]. i8 h- Q! q8 N# z9 A刀柄卡住卸不下来怎么办

有检测松刀夹刀的接近开关与系统IO连接的，松刀夹刀有信号才可以下一步的动作的。
这些维宏都帮你想好了。

dragontiger · 发表于 2021-4-26 09:11:53

hky9075 发表于 2021-4-26 08:36
, _. m+ r/ ^. f1 m" @" n这种唯一的优点就是制作简单* T* w2 i& Z+ [
换刀慢，刀柄污染，最严重的问题是占用行程，还是加个气缸，把刀库放在工作台 ...

键盘，谁都会用。
帖子我也写了为什么只能搞这种直排刀库了，刀柄污染不存在的，完整版会有防尘罩。

dragontiger · 发表于 2021-4-26 09:15:10

春田工作室发表于 2021-4-26 09:008 e) A+ \$ J) g7 G; T8 D: b/ a
厉害，刀柄的定位块怎么处理？主轴需要转到特定角度吧，

只能拆掉，因为没搞那个叫啥的主轴停机定位，而且这机器不搞极端大功率切削的没有定位孔也没事。

春田工作室 · 发表于 2021-4-26 09:32:41

dragontiger 发表于 2021-4-26 09:15
" J% v& H! ]4 Y只能拆掉，因为没搞那个叫啥的主轴停机定位，而且这机器不搞极端大功率切削的没有定位孔也没事。

了解了，控制器什么样的？有型号或图片吗？

dragontiger · 发表于 2021-4-26 10:07:53

春田工作室发表于 2021-4-26 09:32
( Y+ }2 r! i/ ?" g+ ]了解了，控制器什么样的？有型号或图片吗？

维宏63A，其实只要式支持换刀的系统都一样的，区别就是功能和设置好不好用而已。

遠7850 · 发表于 2021-4-26 15:21:13

dragontiger 发表于 2021-04-25 21:27
) d0 X y) v; D' L' e测试视频在这* t" N1 ~9 P* s5 U; [
[media]https://v.youku.com/v_show/id_XNTE0NDQ4Mjc5Mg==.html[/media]

换刀后，不需要对刀吗？

glhq · 发表于 2021-4-26 15:37:01

挺帅的

subaru1986 · 发表于 2021-4-26 18:32:09

本帖最后由 subaru1986 于 2021-4-26 18:36 编辑

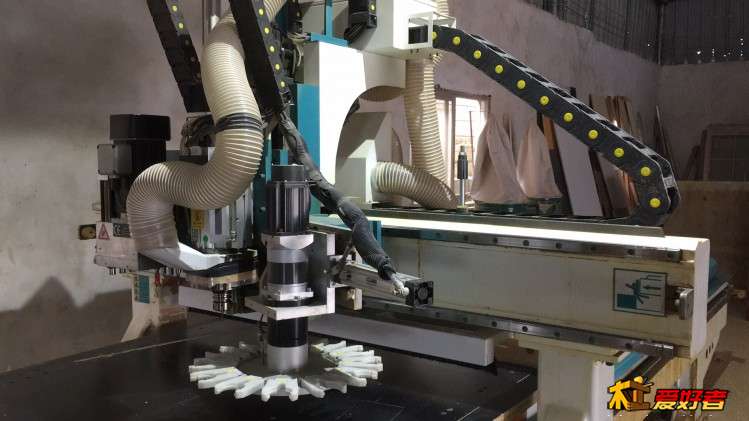

我有一个闲置旋转刀库·····················

，，，，，只用一把刀，所以，刀库都完全没用，就这么放生锈了

dragontiger · 发表于 2021-4-26 19:08:10

遠7850 发表于 2021-4-26 15:21
' Z: c! ^; S3 s, }换刀后，不需要对刀吗？

先对好几把刀系统记录了长度补偿就可以直接加工了。

无聊的鬼 · 发表于 2021-4-29 16:33:38

台面都没什么空间可用了

dragontiger · 发表于 2021-4-29 17:06:46

无聊的鬼发表于 2021-4-29 16:33
! G+ a) R+ l* ^& o台面都没什么空间可用了

没事，牺牲点行程得到人清闲很多，实际上还是提高效率的。

没事遛遛狗 · 发表于 2021-4-29 20:27:36

你也什么机架啊看着挺咂刚的嘛

遠7850 · 发表于 2021-5-4 02:39:51

dragontiger 发表于 2021-04-26 19:082 Z7 E+ u5 n0 h6 F, G% Q
先对好几把刀系统记录了长度补偿就可以直接加工了。

原来如此

小白猫猫 · 发表于 2021-5-4 09:16:49

你的bt30主轴把定位块拆了用吗？看你换刀都不用准停，龙门就是Z行程太短了，你用长点的刀就不行了！我也在搞换刀，本来准备买个12把刀的斗笠，想着目前也不需要那么多刀，搞起来太麻烦！我也准备台面排刀，我考虑用侧插式的，最好能放4把刀，现在在加工主轴抱座！换刀程序已经基本搞好了，就差装好主轴调试了！

dragontiger · 发表于 2021-5-6 14:54:11

小白猫猫发表于 2021-5-4 09:16
1 Z( _4 {7 r; t8 P) F你的bt30主轴把定位块拆了用吗？看你换刀都不用准停，龙门就是Z行程太短了，你用长点的刀就不行了！我也在 ...

必须要拆的，反正也不是用来搞重切削加工所以不要也无所谓。
排刀是最简单容易实行的，我之前搞过一个小工件要12把刀，
所以多点刀库是没有坏处的。
