求DIY数控车床

peng0229

Sein850 发表于 2021-04-25 01:21
/ }1 S- S! g& p7 K: z( f额 没办法了 俩滑台要那么高了

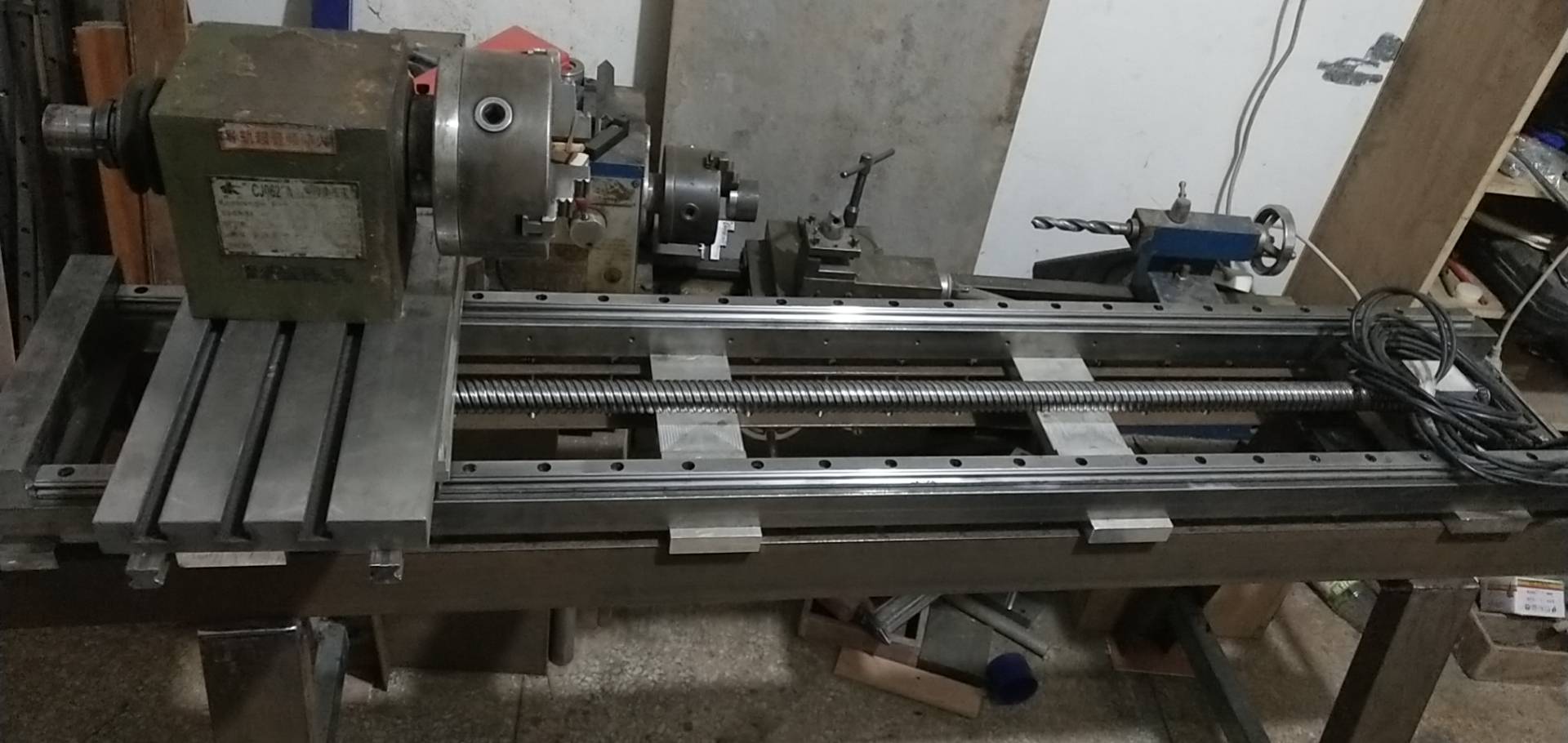

: v5 W. n8 a1 k看了你的滑台感觉行程好大啊！这样结构钢性肯定不好。

来自苹果APP客户端

是白鹿啊

新手呀，这是新手天呀。

来自苹果APP客户端

何光

看某宝上新的数控车床0640有的才2万多，重量1吨！厂家还卖光机1万多点，看样子想进屋子，得拆掉那个巨大的铁壳子，缺点排刀的机器，排刀架占了一大块地方，导致行程才30cm左右，还没有尾座，那么大的机器，只能做小活儿！家用diy也大材小用了，好处是成品，不用自己改装了，精度有保证，而且以后有机会可以批量做产品卖！

- T, k* U3 m4 J) F0 q

来自安卓APP客户端

钢钢

湖湖 发表于 2021-04-24 22:53
/ Q/ w0 ^. L! \; K8 m车床比 雕刻机还简单 。何况你已经有 结构了 。但是这玩意不是 三言两语能说的 。简单说 就是把丝杆换滚珠的 。摇轮换成 电机 。 就这么简单 。

* Y; y4 X- U# r! c8 j9 G7 e哥哥，车床头，主轴买一个啥样的好？

来自安卓APP客户端

湖湖

钢钢 发表于 2021-4-27 20:50
哥哥，车床头，主轴买一个啥样的好？

% `1 |$ a; ^8 f8 q% \最好买品牌好的 老牌子的 二手 仪表车床来改 。别拆 床头 啊 千万别拆  。 你可以带个车床校验棒 和千分表 去二手机电市场挑。一般没人反对你 现场测量。
' ?& [0 s( L; q* `. }
主轴电机 用1.5KW 伺服电机  86 以上闭环步进都行。 这类电机精度高 扭矩大 体积小 。要用 异步电机太大太重 。
8 c& @4 |1 }8 Y) l# t
" [- x* C" T$ \; l: i* ]. b连接用 同步轮  8M  30宽的 。减速比 1:2 1:3 。只要保持 转速 在 500~800就行了 。家用机如果用齿轮传动。。你老婆肯定要砍你 。邻居也不会放过你 。 同步带 没噪音。
) h$ f8 F, _7 o+ N1 X" B$ h0 J6 r
! Q. v. ^1 q, W系统卡 一定要选 PWM 和 脉冲主轴都支持的 。如果 你需要很精确的转速 以及旋转角度 最好用 脉冲主轴控制方式  也就是 位置模式。

4 e; z. e: V+ e, H( q3 C这样你可以吧 车床 主轴当旋转轴用。一样可以 四轴雕刻 。车床上 你可以省分度盘了 。
! H$ l5 K' A7 @+ V' V' |

钢钢

湖湖 发表于 2021-04-28 00:22
5 t7 j0 i. e4 v; h) o最好买品牌好的 老牌子的 二手 仪表车床来改 。别拆 床头 啊 千万别拆  。 你可以带个车床校验棒 和千分表 去二手机电市场挑。一般没人反对你 现场测量。

主轴电机 用1.5KW 伺服电机  86 以上闭环步进都行。 这类电机精度高 扭矩大 体积小 。要用 异步电机太大太重 。
4 Y$ Z4 N, l* c' E* y; a0 o; N0 {
5 W, J4 M5 v9 r$ e连接用 同步轮  8M  30宽的 。减速比 1:2 1:3 。只要保持 转速 在 500~800就行了 。家用机如果用齿轮传动。。你老婆肯定要砍你 。邻居也不会放过你 。 同步带 没噪音。
" u9 H$ F/ S. G3 u6 s
系统卡 一定要选 PWM 和 脉冲主轴都支持的 。如果 你需要很精确的转速 以及旋转角度 最好用 脉冲主轴控制方式  也就是 位置模式。
" D, w9 h$ }  O  j
* u8 h& ]) ?1 b$ p* d, T. Q* N这样你可以吧 车床 主轴当旋转轴用。一样可以 四轴雕刻 。车床上 你可以省分度盘了 。

谢谢哥，我们这边没有旧机电市场，新的都没有～

来自安卓APP客户端

青菜倾城

凑个热闹！也在制作当中！没时间搞了，有空就整

来自安卓APP客户端

湖湖

钢钢 发表于 2021-4-28 08:34
2 l0 t  h0 H3 j+ I: x谢谢哥，我们这边没有旧机电市场，新的都没有～

那就咸鱼 淘宝

vincent321

mara99 发表于 2021-04-24 14:42
0 w& U3 A4 ?8 `我的

. Z# x8 l: A/ N6 ^% P; Z: J6 N* J你这台是什么型号的车床

来自苹果APP客户端

mara99

vincent321 发表于 2021-09-15 22:11
你这台是什么型号的车床

0620

来自安卓APP客户端

wsddwdxs

不建议改这玩意，浪费时间精度也不咋地，如果要的人多我可以铸造做一批线轨的小数控车

来自安卓APP客户端

mara99

vincent321 发表于 2021-09-15 22:11
你这台是什么型号的车床

( ]# i4 D! @; l; l6 P% w; v# J3 i1 w通孔是20的

来自安卓APP客户端

vincent321

wsddwdxs 发表于 2021-09-15 23:05
不建议改这玩意，浪费时间精度也不咋地，如果要的人多我可以铸造做一批线轨的小数控车

3 V! N$ t3 a6 S' c, ~这真可以有。现在市场上找不到适合的小数控车，其他车床改的，一个是麻烦，费用也不低，最主要是怕硬轨有磨损的

来自苹果APP客户端

vincent321

mara99 发表于 2021-09-15 23:05
通孔是20的

; z& e  o. e4 T! R, H通孔看着没那么小阿

来自苹果APP客户端

flash3g

湖湖 发表于 2021-04-28 00:22
最好买品牌好的 老牌子的 二手 仪表车床来改 。别拆 床头 啊 千万别拆  。 你可以带个车床校验棒 和千分表 去二手机电市场挑。一般没人反对你 现场测量。

& P+ t  M7 Y; D/ u# R1 S. V主轴电机 用1.5KW 伺服电机  86 以上闭环步进都行。 这类电机精度高 扭矩大 体积小 。要用 异步电机太大太重 。

' Y* k  R% x0 n/ A& u; ?连接用 同步轮  8M  30宽的 。减速比 1:2 1:3 。只要保持 转速 在 500~800就行了 。家用机如果用齿轮传动。。你老婆肯定要砍你 。邻居也不会放过你 。 同步带 没噪音。

# b% {, ^7 ]% K& W( H2 K- V系统卡 一定要选 PWM 和 脉冲主轴都支持的 。如果 你需要很精确的转速 以及旋转角度 最好用 脉冲主轴控制方式  也就是 位置模式。
* C+ r+ E, S/ R4 s3 ~
+ ~. _) X3 Q+ P) z  w4 _这样你可以吧 车床 主轴当旋转轴用。一样可以 四轴雕刻 。车床上 你可以省分度盘了 。

, h, Q8 N+ Z5 [5 p' m/ {8 p( V750伺服电机皮带同步轮1:3，惯量比太大位置模式停不住，会震荡，调参数也解决不了，用速度模式就可以，可能需要再加减速机

来自安卓APP客户端
