终于搞定了六万转主轴

钢钢 · 发表于 2021-4-14 22:58:31

富哥xxl 发表于 2021-04-14 22:514 b5 f# `# |. T: f3 w, d
改天翻翻电脑我貌似有PDF文档

有请，有请。
哥哥，还有一个问题想请教，这种pcb、几百瓦、60左右径或以下的电动主轴，哪种最多了？
嘿嘿，想了解了解，以后好找～

来自安卓APP客户端

pzw83 · 发表于 2021-4-14 22:59:44

天雨001 发表于 2021-04-14 21:41

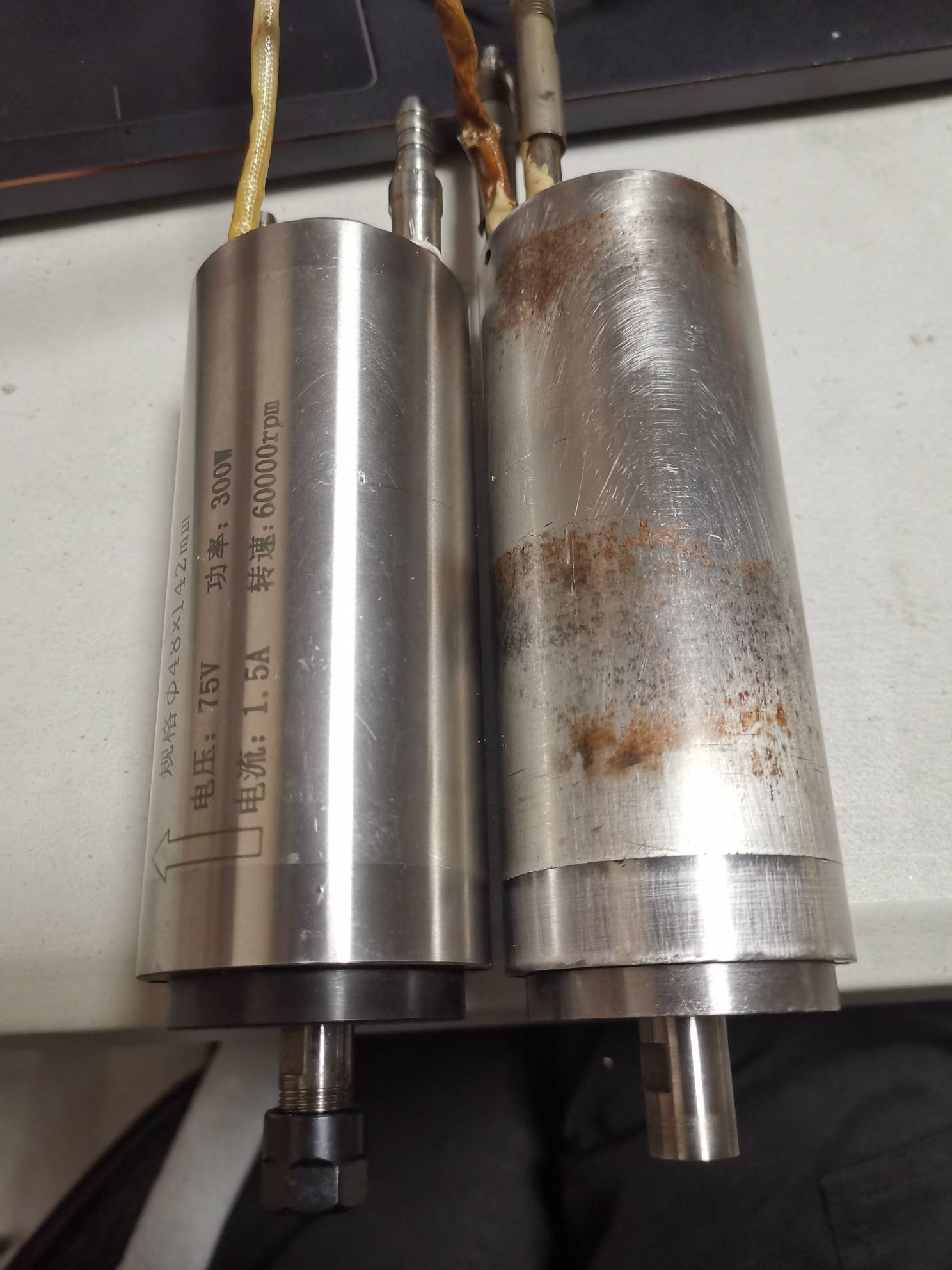

* c) N& b' i, o- }5 o/ I4 B可能36伏的，具体的也不知道，也不敢接变频器试

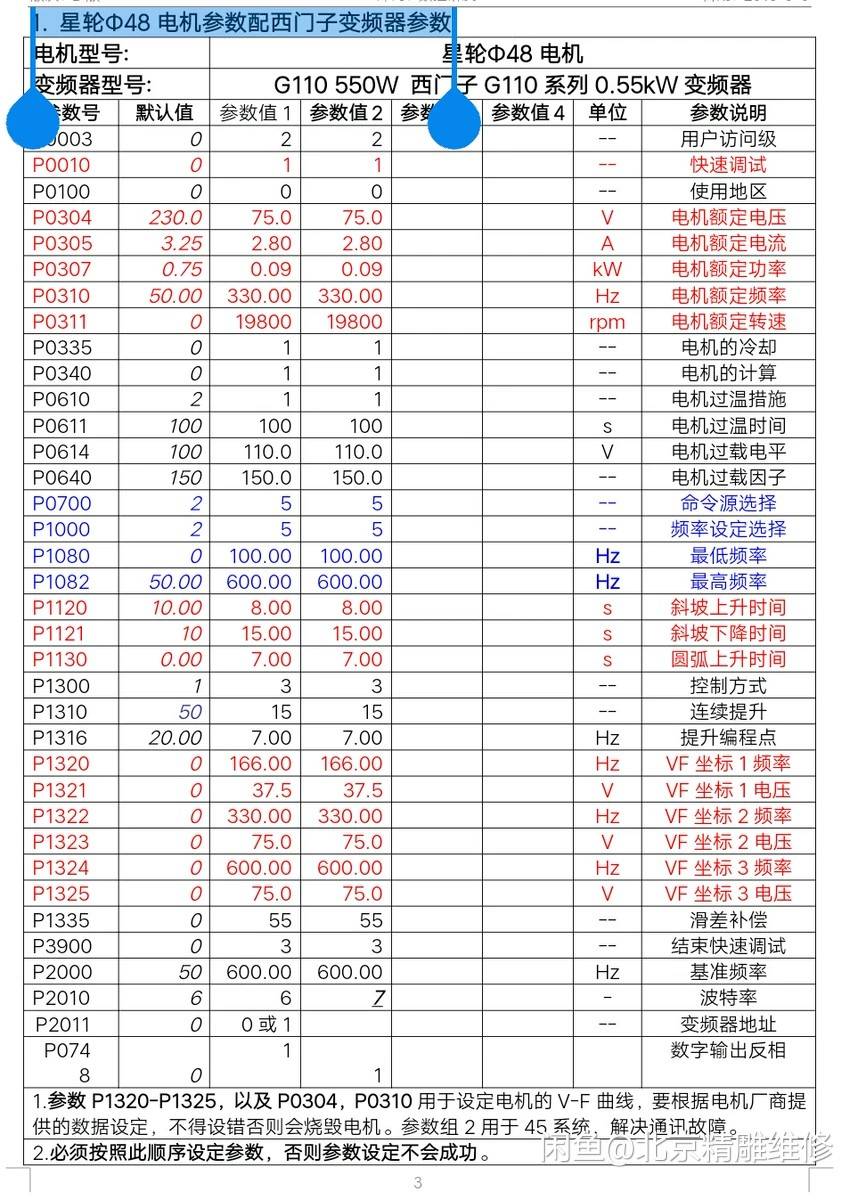

握爪，有同款，之前刚换了轴承，据说是星轮的，双轴承，卖家有参数图

来自安卓APP客户端

心佛即佛 · 发表于 2021-4-14 23:01:24

富哥xxl 发表于 2021-04-14 22:51& H% \$ X8 z5 N/ M2 d# E
发热大点   没事照常用就行

用50伏电压不会烧了电机吧

来自安卓APP客户端

富哥xxl · 发表于 2021-4-14 23:03:32

钢钢发表于 2021-04-14 22:58
# n# c# O. m8 k有请，有请。
* ^+ y% y9 n& `* y哥哥，还有一个问题想请教，这种pcb、几百瓦、60左右径或以下的电动主轴，哪种最多了？
; I8 a1 O% i" K* x& S: w6 v1 h) W1 j嘿嘿，想了解了解，以后好找～

现在钻pcb都是气浮主轴这种主轴做雕刻拿来没用。
推荐二手大可62主轴最大夹持6MM铣刀柄你可以去了解一下

来自安卓APP客户端

富哥xxl · 发表于 2021-4-14 23:05:54

心佛即佛发表于 2021-04-14 23:01
# `. f% k H$ H* ?用50伏电压不会烧了电机吧

没有专用变频器只能这样玩

来自安卓APP客户端

钢钢 · 发表于 2021-4-14 23:21:57

富哥xxl 发表于 2021-04-14 23:03
, N+ K; W8 l% @$ [! T9 A现在钻pcb都是气浮主轴这种主轴做雕刻拿来没用。: {- t$ `8 M7 D$ [: a0 b
推荐二手大可62主轴最大夹持6MM铣刀柄  你可以去了解一下

谢谢哥哥。
我们雕小东西，业余玩，有不有一款不用水冷的、几百瓦、轻一点的、转速40000到80000的样子的主轴呢？

来自安卓APP客户端

pzw83 · 发表于 2021-4-15 00:24:48

钢钢发表于 2021-4-14 23:21
* `- s: h( G: | s谢谢哥哥。6 r( y/ c5 l) w3 ^! a& C* \ b
我们雕小东西，业余玩，有不有一款不用水冷的、几百瓦、轻一点的、转速40000到80000的样子的 ...

我之前也搜了一番，除了水冷的，有风冷和自冷，气冷。不过我觉得跑到6万转，发热是肯定的，自冷可能不太好，有气源条件的可以用气冷。

普通变频主轴，建肯的有自冷的42mm6万转，不到100w，300w的48mm是水冷，相似的有亭湖（水冷），星轮等，结构都类似，双轴承，感觉力气有限。

中西nsk的e3000系列之类，应该是霍尔无刷电机吧，6万8万转都有，30mm直径，多数是气冷，得气泵，比水冷更麻烦，还贵。主轴和马达可以分开，相当于无动力那种结构。看数据扭矩比上面的变频主轴大很多
相似的浦和mb14有个风冷的，轴承只有一点点大，感觉也不靠谱

迎风主轴，有风冷、气冷，没有水冷。直径是42左右，也是无刷电机，三轴承，不知道好用不，很少见到讨论。

还有个奇葩的，现在的牙机手柄，那个结构跟中西的很像，也是马达分开，通过十字件连接，也能到6万转（号称9万），自己换轴承也很方便，缺点是轴承小，还是深沟球，里面有款叫锣王手柄的，轴承相对大一点，看视频干玉器很猛，还是自冷，不知道能不能上雕刻机。

这里面我只用过48mm水冷的

@富哥xxl 能不能点评一下上面的主轴？
另外请教一下，像中西、迎风这种pcb主轴（非气浮）能不能干木头，主轴经常分钻孔、铣削等不同用途，结构上有没有什么明显差异？

钢钢 · 发表于 2021-4-15 00:30:59

pzw83 发表于 2021-04-15 00:24
, l% r2 E8 L) [( v我之前也搜了一番，除了水冷的，有风冷和自冷，气冷。不过我觉得跑到6万转，发热是肯定的，自冷可能不太好，有气源条件的可以用气冷。1 N4 m( n2 j: N) z

- C- B4 w( O' a+ v& j3 _普通变频主轴，建肯的有自冷的42mm6万转，不到100w，300w的48mm是水冷，相似的有亭湖（水冷），星轮等，结构都类似，双轴承，感觉力气有限。
2 ]  l* U9 q( x, L- Q* p3 R
# v3 Z) a; C* M中西nsk的e3000系列之类，应该是霍尔无刷电机吧，6万8万转都有，30mm直径，多数是气冷，得气泵，比水冷更麻烦，还贵。主轴和马达可以分开，相当于无动力那种结构。看数据扭矩比上面的变频主轴大很多9 i, i; Y! ~/ d4 I
相似的浦和mb14有个风冷的，轴承只有一点点大，感觉也不靠谱$ g& f; [2 W  p! }# Z

3 [% F0 f: `( l) T+ h5 L& G0 u迎风主轴，有风冷、气冷，没有水冷。直径是42左右，也是无刷电机，三轴承，不知道好用不，很少见到讨论。" q0 s) J9 ]5 M
8 s2 ]6 a' q0 l' E- m0 u& h
还有个奇葩的，现在的牙机手柄，那个结构跟中西的很像，也是马达分开，通过十字件连接，也能到6万转（号称9万），自己换轴承也很方便，缺点是轴承小，还是深沟球，里面有款叫锣王手柄的，轴承相对大一点，看视频干玉器很猛，还是自冷，不知道能不能上雕刻机。  |2 }! o- f& y' X  S0 J

$ U; O  I+ l! R- |
% \2 {# l! @, c0 Y* X' Q* l: q6 B+ h! B9 p$ |
这里面我只用过48mm水冷的
7 S' i% o8 q1 ^9 e. ~+ E7 T7 j' O5 _/ C" \7 @5 o+ d
@富哥xxl 能不能点评一下上面的主轴？% h/ B7 \) F, q) h' n
另外请教一下，像中西、迎风这种pcb主轴（非气浮）能不能干木头，主轴经常分钻孔、铣削等不同用途，结构上有没有什么明显差异？
