DIY 旋转轴

湖湖

这两天闲着 研究 圆锥滚子轴承  一直在找 双列圆锥 滚子轴承。

可是按 淘宝来找 尺寸都太大 。 那么我们 换个方式 看看 双列圆锥滚子轴承 都用在哪里。

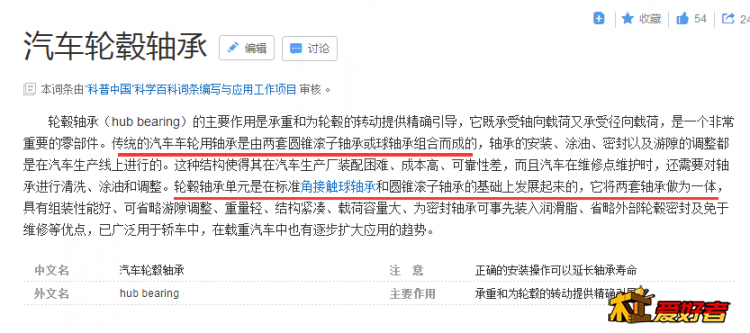

原来  汽车 火车 的 轮子 都是 用双列圆锥 滚子轴承 。可想 这种轴承的 载荷有多大 。


那么在去找 汽车 轮毂轴承 就好找多了 。

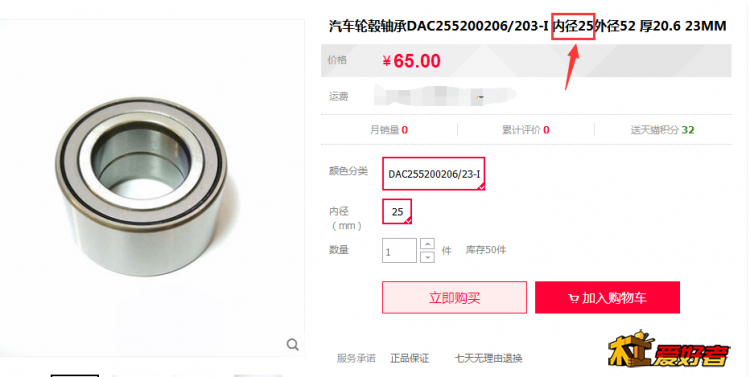

果然找到了



注意内径 25

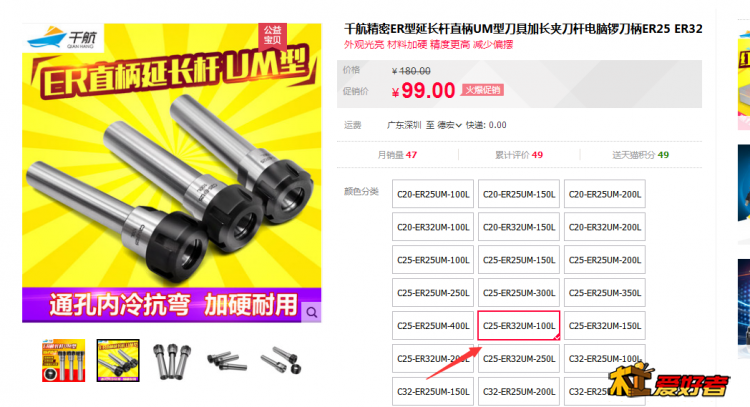

那么 我们在来找 ER32延长杆


25柄径。

哈哈哈  轴承的 尺寸都是很精确的   好的ER延长杆也不会差多少。

正常来说 这两个 尺寸 应该是一致的 。当然 正常情况下 轴承 25 和 ER柄 25 肯定无法装起来 。

需要 冷冻ER延长杆  加热轴承 。 快速装配 到一起 。这正是我们需要的 。

不过ER延长杆 你装配以前 要找个外加工 加工上螺纹哦 还有同步轮 安装位置 。

通过过赢方式 装配到一起 。这种方式最好 。

当然你要嫌 上面的 孔径太小 还有1套

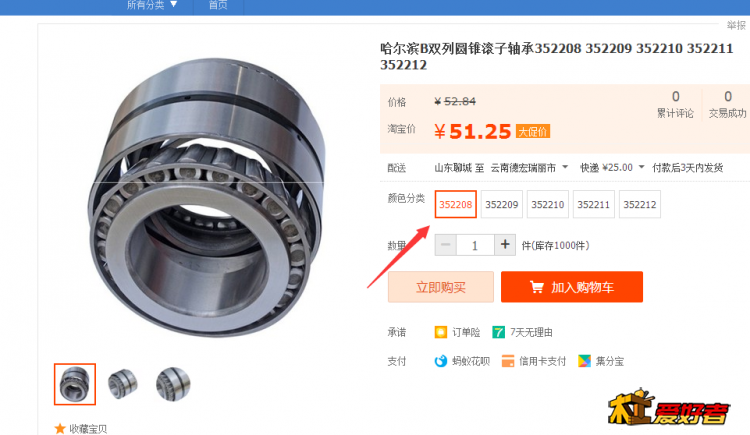

这个型号 内径是40的  足够了吧  外径正好是80 哈哈

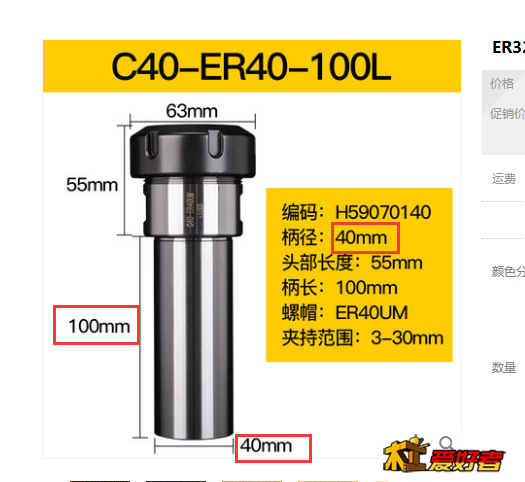

配这个 ER杆


够强力吧 。

至于喜欢用卡盘的 有2个选择

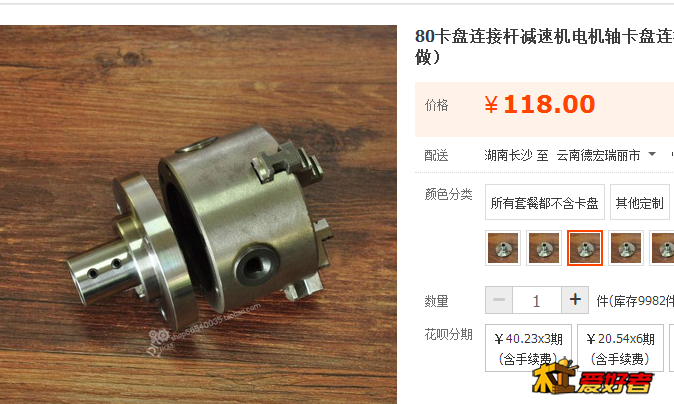

1直接用ER夹头 夹个卡盘法兰



简单吧 ~~~夹上 就行 不用就拆下来。简单方便 。


2 定制个 法兰  内螺纹是 ER 螺纹的 。 拧巴上去就行了 ~~~~更简单

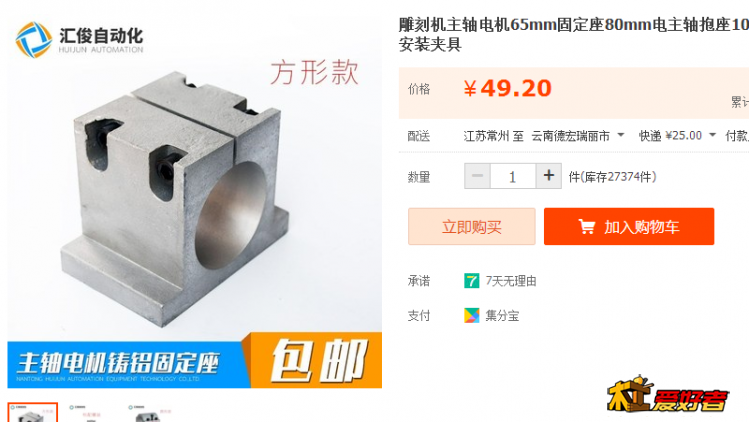

至于架子么

这个。搞好 扔进去 两颗螺丝一拧 就完事。要省钱 自己 找块铝合金 三轴加工 铣一个 ~~~~

算下账

轴承算 80好了 连运费 。 ER杆算100 都包邮了 。 法兰杆 算150 卡盘算  200 同步轮 100 在算上 架子 50

总价 730 其实根本用不了 。你要更省 就去修车厂 找个别人不要的 轮毂轴承好了 ~双列圆锥轴承 或者角轴承 磨损了 其实只要 再拧紧 还能用。

当然 这里没算上 延长杆加工费 ，这个看你自己了。 有条件自己搞 没条件 找人搞 。

其实还能更便宜 卡盘可以2手的 那玩意没必要新的 。而且你要 用 65卡盘 就更省钱了  一根连接杆 才20

当然 也有卖旋转轴的 很便宜的 。不过我是不喜欢用 深沟轴承 。哈哈哈  某大师的 2000 我觉得 也肯定是深沟轴承。

做旋转轴  只有 圆锥 轴承 角轴承 才值得我相信 ~~~~~~

以上只是 举个例子 。 其实 多研究 多逛淘宝 多查资料  能省很多钱的 。毕竟现在 什么乱七八糟的 零配件都有 。只要你肯用脑。

白沙烟

省钱，高精，强扭距，

林超

Er延迟杆得挑有的小2到3丝因为不是轴杆。

心佛即佛

淘宝嘛，只要用心淘就会找到宝

peng0229

大师费心了，直接可以用了

小小人物

这种轴承用于重型机械 用到钻铣床上 会消耗很大功率 到时轴承没坏 设备报废了

湖湖

小小人物 发表于 2021-4-7 11:21
这种轴承用于重型机械 用到钻铣床上 会消耗很大功率 到时轴承没坏 设备报废了

你那是想当然了 其实 轴承很顺滑的  根本消耗不了 什么功率 。再说你一个旋转轴 能用多少功率

钢钢

赞赞赞！

湖湖

林超 发表于 2021-4-7 05:13
Er延迟杆得挑有的小2到3丝因为不是轴杆。

你可以跟卖家 讲清楚要求 。不行就退 。

菜刀崽

这东西就是浪费钱，我有个无动力主轴，你要不，便宜转给你

湖湖

菜刀崽 发表于 2021-4-7 19:12
这东西就是浪费钱，我有个无动力主轴，你要不，便宜转给你

我有一堆 无动力

liuzhang

还是减速机来的实在

湖湖

liuzhang 发表于 2021-4-8 00:43
还是减速机来的实在

呵呵 随便

dnzheng

谐波减速器直连卡盘就好了，要那么多费事干嘛呢

Song3729

dnzheng 发表于 2021-4-8 19:22
谐波减速器直连卡盘就好了，要那么多费事干嘛呢

同样0背隙，谐波太垃圾，天生短命鬼！ RV摆线针轮减速机了解下，受力与寿命跟谐波不是一个级别的。
