自定心平口钳终算是搞好了

cxj998

漂亮   能否分享下

71617592

红土地1 发表于 2021-4-1 11:17
4 E4 h6 V0 ^1 j8 J4 _9 j这个强，求图纸，尤其是伞齿安装位做法

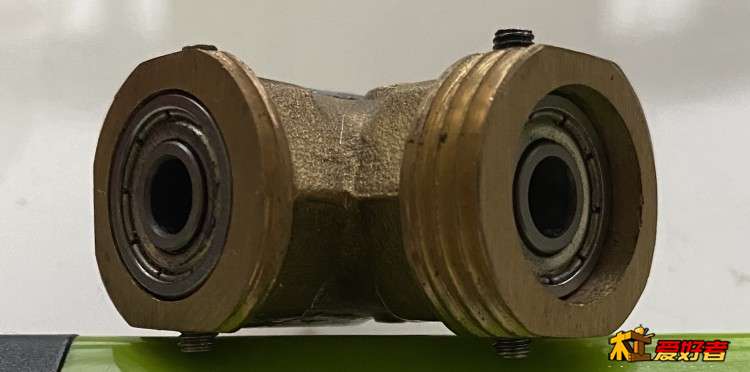

, p6 n: K6 I( f/ \伞齿安装最开始也想了很多办法，但是嫌麻烦，于是买了全铜（材料方便自己加工）4分水管双外丝弯头（选方体的，好看也方便固定，我刚开始选的圆的，后来换了），基本可以安装外径15MM的微型轴承，轴承内径根据你的丝杆和旋钮的轴径确定，轴承通过顶丝固定，下面是简单示意图。
, W! _/ Q$ v: _9 y; e* H( V5 f




8 V7 ]& P2 k1 K

dun129

71617592 发表于 2021-04-01 17:51
伞齿安装最开始也想了很多办法，但是嫌麻烦，于是买了全铜（材料方便自己加工）4分水管双外丝弯头（简易选方体的，好看也方便固定，我刚开始选的圆的，后来换了），基本可以安装外径15MM的微型轴承，轴承内径根据你的丝杆和旋钮的轴径确定，轴承通过顶丝固定，下面是简单示意图。

9 p8 X) D3 Y2 O. p$ @9 p第一个是水管弯头？

71617592

cxj998 发表于 2021-4-1 11:32
- f8 H  O  H1 T' I, U漂亮   能否分享下

图纸其实只能参考，我有的在精雕中边画边加工的，只找到开始准备在外面加工的部分图纸。

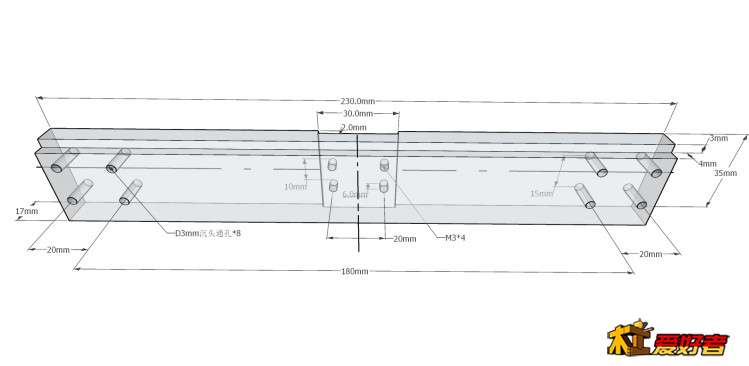

1、两端固定图

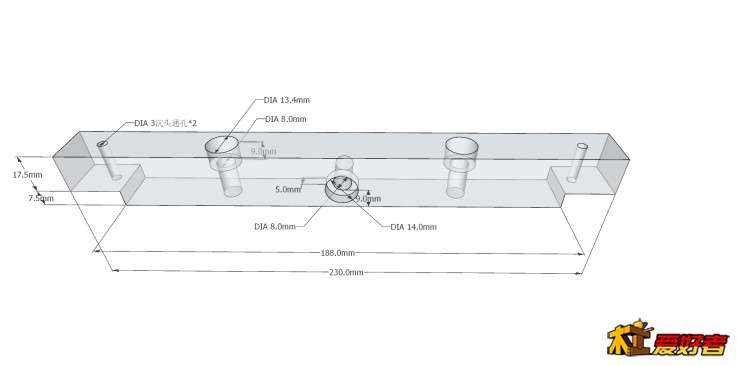

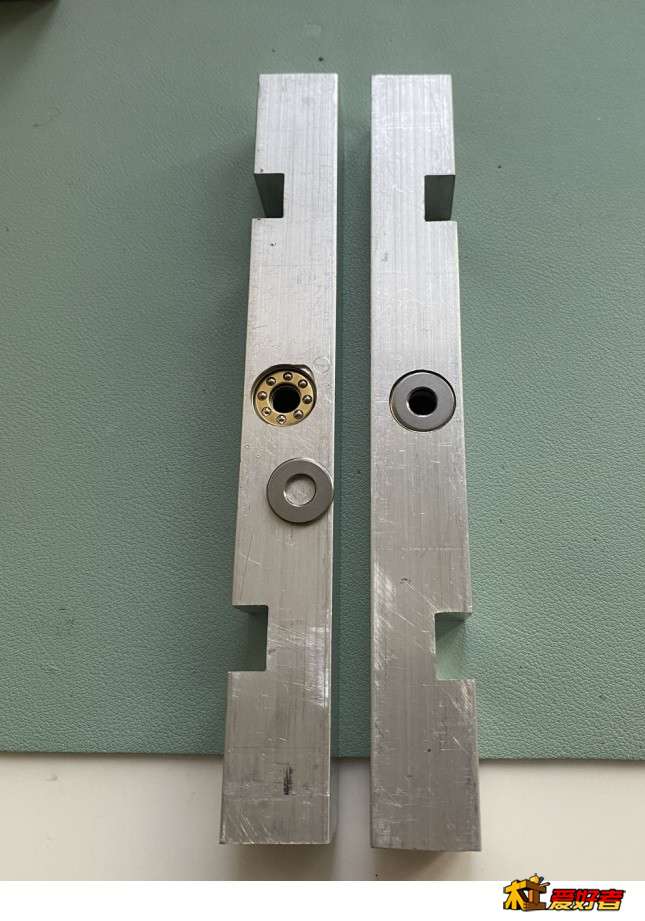

+ m# Q& N! g" f4 p; h1 l/ r0 T3 c2、钳口图
0 o2 c  F$ A& b* r3 F# _0 s

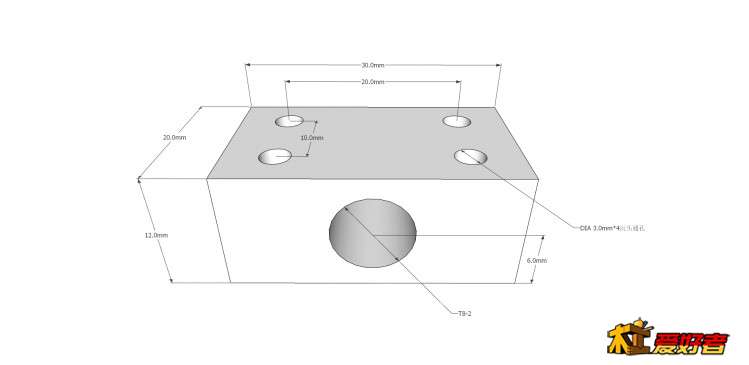

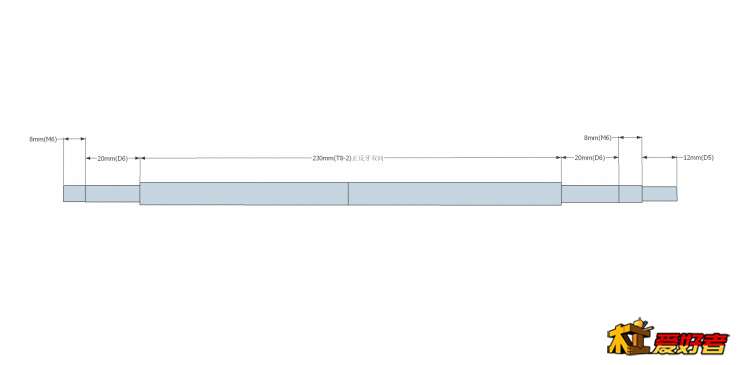

, v0 i. k6 m- X5 K3、螺母丝杆示意图
! ?" }3 l$ L. [  S5 P0 K6 z# Z
  I2 x; x! ]: N, w# U5 G7 e

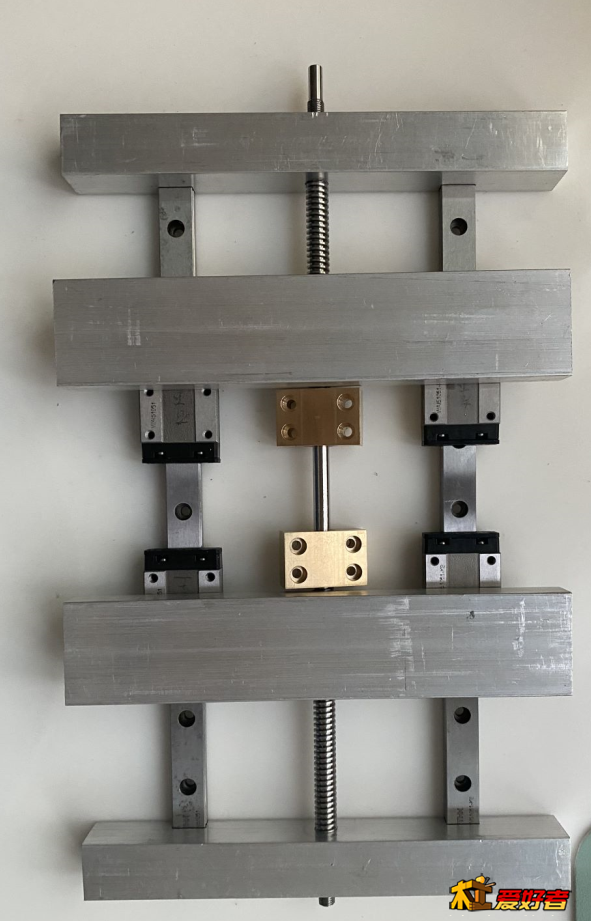

4、安装示意图（图中固定丝杆的R型螺母未体现）

/ d$ i% s1 f/ k" @2 [
9 Z$ v0 q9 ~3 w  a, A
8 l' v& ?. k# C
8 \4 {* M. ~* U+ ^
  |# ?& N+ m: `8 y; n. C
, c/ b3 H& t- U; t$ `
6 q; M! G+ T# }, i8 H6 t1 t; p- |
- s& W8 R: t& [1 F. f( }. r/ L

71617592

dun129 发表于 2021-4-1 18:04
0 x6 M3 C6 _- ?3 H第一个是水管弯头？

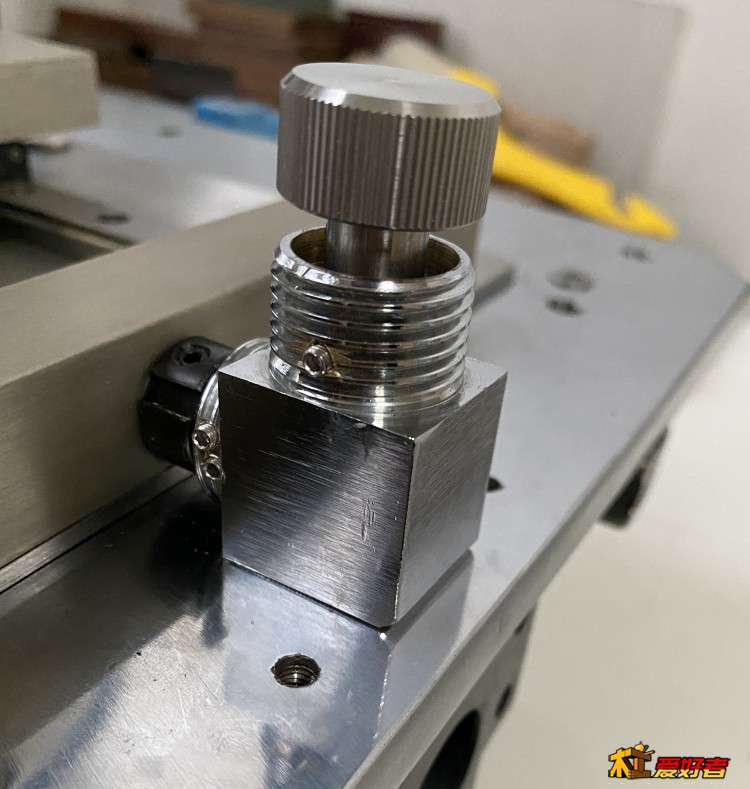

是的，第二个也是，嫌第一个难看最后换了方体的，我觉得这是自己用伞齿做直角转向器的最简单方便的方案了
9 l$ R; Z, J( d# c$ H( O

cxj998

71617592 发表于 2021-4-1 18:08
图纸其实只能参考，我有的在精雕中边画边加工的，只找到开始准备在外面加工的部分图纸。
1、两端固定图
...

/ r' a" p) Q$ y4 z7 T: Z) V- y非常感谢   先收藏了   有空来做个

lzwnn

这平口钳属实说成本挺高。

红土地1

71617592 发表于 2021-04-01 18:12
8 q4 Y4 d/ Z7 ?" Y- I是的，第二个也是，嫌第一个难看最后换了方体的，我觉得这是自己用伞齿做直角转向器的最简单方便的方案了

多谢！
1 h, s) ^8 [9 r3 M" Y打开思路了，居然想到用直角弯头，太有才！
