雕刻机自宫的问题

注册个名真费劲 · 发表于 2021-3-28 22:46:08

Cloud35 发表于 2021-03-28 22:358 {& A+ r9 z0 i/ v' ]( \
其实机架组装时是按步骤调较的，先y后x最后z这样，所以说如果不满意最好重新调较

谢谢调校的步骤和道理懂点就是这个操作步骤嘛脑袋不够使了感觉

注册个名真费劲 · 发表于 2021-3-28 22:56:32

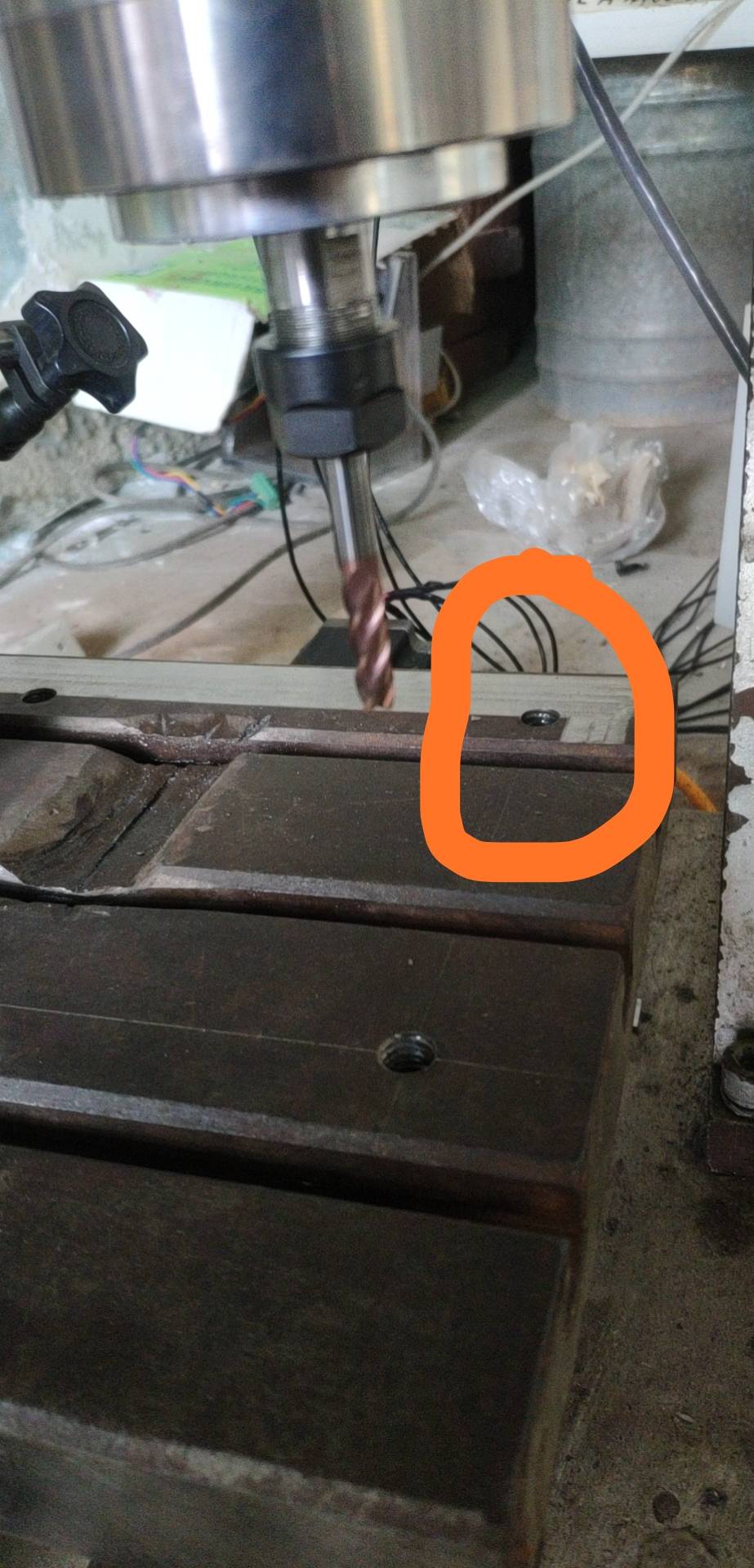

找了个试调的图圈里台阶特别大然后就开始想这个问题了就跟先有鸡还是先有蛋一样死循环了想不明白了来论坛请教

Cloud35 · 发表于 2021-3-28 23:03:20

注册个名真费劲发表于 2021-03-28 22:56* ]$ p8 V/ W" j3 f [
找了个试调的图    圈里台阶特别大   然后就开始想这个问题了    就跟先有鸡还是先有蛋一样死循环了   想不明白了来论坛请教

如果打算自己调

Cloud35 · 发表于 2021-3-28 23:07:02

注册个名真费劲发表于 2021-03-28 22:56
" {: T" _: z/ G找了个试调的图    圈里台阶特别大   然后就开始想这个问题了    就跟先有鸡还是先有蛋一样死循环了   想不明白了来论坛请教

得搞百分表角尺直尺或大理石方尺这些测量工具如果不得已自宫最好弄个副台面那样不心疼实在不行就从台面最高点开始铣不然遇到高的地方容易断刀或者不平滑

lhfbaby · 发表于 2021-3-28 23:07:15

注册个名真费劲发表于 2021-03-28 22:56( `5 K& q p4 K) }0 H
找了个试调的图    圈里台阶特别大   然后就开始想这个问题了    就跟先有鸡还是先有蛋一样死循环了   想不明白了来论坛请教

不存在你说的死循环问题。严格来说，在保证xy两轴运动轴心为一条直线的前提，及xy轴垂直，这个要保证。然后严格来说可以分四步，这个有点像水平仪的自校准：
1.先自宫，不管z垂不垂直，铣的台面有台阶也无所谓，台阶最高点会组成一个平面，这个平面是xy轴的运动平面。
2，以自宫第1步的xy平面为基准，开始标准z轴垂直校准（两步），借助大理石角尺，角尺放xy平台，校准z轴运动机构和xy平面垂直。
3、第二部完成后，调整z轴上安装的主轴垂直。严格来说这个不叫主轴垂直，应该叫周转轴心和z运动机构的平行。
4、进行完2、3步骤后，再自宫一遍xy平台，这个面是和z垂直且没有任何台阶的。
这个论坛喷子混子多，很多人连调整z轴垂直都分不清。

注册个名真费劲 · 发表于 2021-3-28 23:19:57

Cloud35 发表于 2021-03-28 23:07' p0 {- E: u' a2 o! N7 l3 f
得搞百分表角尺直尺或大理石方尺这些测量工具如果不得已自宫最好弄个副台面那样不心疼实在不行就从台面最高点开始铣不然遇到高的地方容易断刀或者不平滑

谢谢百分表框式水平仪代替大理石估计也凑合副台面就没有必要了台面已经废了不弄不行了

注册个名真费劲 · 发表于 2021-3-28 23:22:39

lhfbaby 发表于 2021-03-28 23:07
3 n+ R1 V- D0 U$ E4 e% v% Y7 e. M不存在你说的死循环问题。严格来说，在保证xy两轴运动轴心为一条直线的前提，及xy轴垂直，这个要保证。然后严格来说可以分四步，这个有点像水平仪的自校准：
& H. T7 b$ d2 u* N0 E0 Q& `1.先自宫，不管z垂不垂直，铣的台面有台阶也无所谓，台阶最高点会组成一个平面，这个平面是xy轴的运动平面。
% b6 H2 g j5 I- z8 }& ^0 U2，以自宫第1步的xy平面为基准，开始标准z轴垂直校准（两步），借助大理石角尺，角尺放xy平台，校准z轴运动机构和xy平面垂直。% ?6 H0 w9 n( b
3、第二部完成后，调整z轴上安装的主轴垂直。严格来说这个不叫主轴垂直，应该叫周转轴心和z运动机构的平行。
: K, L3 A) c1 k4、进行完2、3步骤后，再自宫一遍xy平台，这个面是和z垂直且没有任何台阶的。
" u- b5 F% Q( m2 [这个论坛喷子混子多，很多人连调整z轴垂直都分不清。

很详细我得在消化消化

改天在试试谢谢

15138197745 · 发表于 2021-3-29 08:35:31

你可以用0.2的尖刀铣平面，行距0.1，这样出来台面基本就平了

注册个名真费劲 · 发表于 2021-3-29 11:31:17

15138197745 发表于 2021-03-29 08:35, E' Z& W# b" x' ?4 r, v
你可以用0.2的尖刀铣平面，行距0.1，这样出来台面基本就平了

好的谢谢

dragontiger · 发表于 2021-3-29 11:47:04

lhfbaby 发表于 2021-3-28 23:07
8 n; l, c1 q" r' w* N6 }: B1 ^# d不存在你说的死循环问题。严格来说，在保证xy两轴运动轴心为一条直线的前提，及xy轴垂直，这个要保证。然 ...

你这人与尹大师一个尿性。
没有大理石角尺呢就不会用其它办法？

还有，论坛是大家交流的，哪怕人家不是很懂但是愿意分享自己的方式，不管对错也是一种交流。

人家不懂说错了就说人家是喷子？你当你是谁？业界权威？

你那谐波门已经暴露你的人性了！你连喷子都不如!

lhfbaby · 发表于 2021-3-29 11:52:52

dragontiger 发表于 2021-03-29 11:47
T" J+ m$ |% m你这人与尹大师一个尿性。
5 u" S2 u, C: T没有大理石角尺呢就不会用其它办法？
k- u& n4 V' J- h
+ U* u1 n$ M9 n1 C& W还有，论坛是大家交流的，哪怕人家不是很懂但是愿意分享自己的方式，不管对错也是一种交流。
7 N" ]0 V, t8 @" g! U* ~8 n/ x
0 s5 q! h" z2 D' `7 V9 H. C人家不懂说错了就说人家是喷子？你当你是谁？业界权威？
# L: n% t* q5 s$ k5 K- H
) @3 ^/ C0 \: B, ]你那谐波门已经暴露你的人性了！你连喷子都不如!

呵呵，你自己才是喷子一个。我说的方法，至于量具大理石角尺只是最常用的，你有其他可靠的直角参考系一样可以用。这论坛就这样，说点技术性的东西，很多人就来攻击，商家就怕大部分人都学会了不好忽悠了。无语。。。。。。。。。

dragontiger · 发表于 2021-3-29 11:59:15

lhfbaby 发表于 2021-3-29 11:52
* j7 f: F* C( X9 r& I呵呵，你自己才是喷子一个。我说的方法，至于量具大理石角尺只是最常用的，你有其他可靠的直角参考系一样 ...

前面你说的没问题。
就是最后那句话，你自己反省一下吧。

lhfbaby · 发表于 2021-3-29 12:08:54

dragontiger 发表于 2021-03-29 11:59
0 B& ~0 s9 Z! }- v前面你说的没问题。2 Z K. y; N9 E/ C" Q
就是最后那句话，你自己反省一下吧。

呵呵最后指的不是你呀。在以前的帖子里，有人问调垂直的时候，你看看以前其他人回复的都是啥.......本来这个帖子的方法也不想写的的，对于这个论坛真是够了。就那么几个商家在哪互撕，看着恶心，估计大小马甲一大串，关于我那个谐波的帖子你全程仔细看下来我就明白了，真正的原因你会理解是啥。

无聊的鬼 · 发表于 2021-4-2 00:35:44

dragontiger 发表于 2021-03-28 21:52
. p5 Y9 |/ n% E/ | c我理解楼主的意思，我给你说下吧。8 d) q5 M/ g$ ^ m1 Y
1.要用小铣刀，密行距细个平面先，如果主轴不垂直密行距可以减少台阶感。
5 A) ^4 v8 `* ^2.必要时X/Y各走一刀，反正就是尽量做得最好最光滑先。
a1 S' c5 a- m: V6 y* C3.然后打标，调垂直度。4 |! _+ w3 ?9 _
4.重复1-3，当主轴越来越垂直的时候铣出来的基准面就会更加平更加光滑。' D& ?8 E- _2 Y8 h
5.直到自己满意或者崩溃为止。

台面都快干没了

湖湖 · 发表于 2021-4-2 00:39:07

无聊的鬼发表于 2021-4-2 00:35
4 [1 j7 y+ q; j# E$ z! P台面都快干没了

真要校准就先装个铝合金板铣1刀看看。直接铣平台是冒险 ~~·如果铝合金板能铣平了再来铣平台~
