MACH3 基础{一} 安全

湖湖

应为有很多高手都发过M3 基础手册 里面怎么设置  怎么 调整 我就 不说了

我按照自己的 经验 从功能上 来说说 具体怎么操作

先说安全 问题

1 设备 安全

2 操作 安全

3 断点续雕的安全 。

这几个 安全 问题 其实 是有关系的 而且是承前启后 相互关联的 。

提到安全 问题  首先 就要说到  机械原点 的重要性 。当然 自从我 来到这个 论坛以来 只要提到 这个 总有些 250  就跳出来 炫耀自己没原点如何 如何牛逼  如何简单 。随着几年过去了 那些人要么 喊着我出坑了 要不 老老实实 都装原点了 。很简单 没原点 就没有安全 。

雕刻机 可以没限位 实际上 全国可能上百万台雕刻机 绝大多数 没机械限位 。但是绝对不能没原点 ！ 市面上所有维宏雕刻机 每个轴装的那个 接近开关 都是原点 开关 ！ 可几乎所有用维宏的 人 都以为那是限位开关 ！ 不能不说 蠢货实在是 太多太多 难怪现在 骗子不够用 ！！

好了 下面说正题 慢慢 你们 就知道 原点的重要性了 。其实整个机器的 安全 都跟原点有关系 。请听我娓娓道来。

原点开关 安装 首先按照安全为主  你觉得每个轴往那边运行 安全 那边不经常靠近  就装那边 。只有Z轴例外 必须装在最上方附近 ！！ 你要装在下方 是 给 自己 挖坟 ！！

原点开关装好了 就可以调试了 。

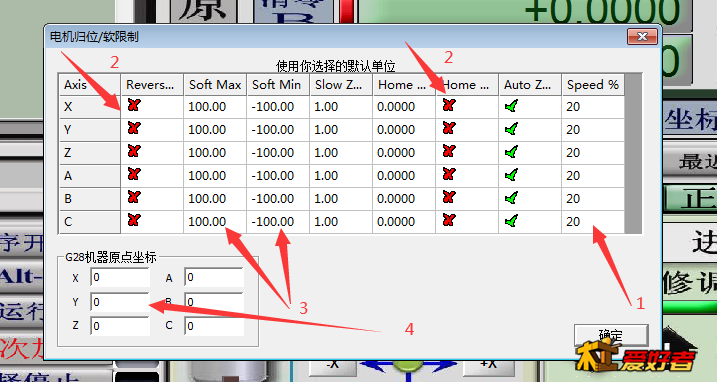

1 是回原点的 速度 这个看你对精度的 要求  和你能忍受的速度  ，那是个百分比  意思是 每个轴最高速度的20%
2 是回原点的 方向 。这里有2个 地方都可以 改变方向 。因为 M3 能改变 电机方向的 地方太多 我老是调糊涂。要折腾半天。
3 是每个轴 软限位的 正负极限 。直线轴简单  回原点后 在 往两边走下  就知道数值了 。旋转轴 你 就设置 99999999 -9999999吧
4 是指到原点 回来的距离 多少毫米 。0 就是 以原点为机械坐标的 0 点   10 就是回来 10毫米 哪里是 0点 。

记住设置完  要点菜单 最下面有个 保存设置 。 然后关掉M3 在打开 才能 有效。

设置好机械 原点 和 软限位  以后 重启 M3 。点回到原点 。 执行完 以后 各轴 旁边的红灯就变绿灯了  这时候 在按下 按钮 软限位。上面的灯 变绿了 。 这时候 你的 机器 就安全 了 。

这时候 你如果超行程 会出现 2种情况 。 一是 走不过去  速度不高的 情况下 。 二是 超出行程1点 M3 自动急停了 。 所以 设置软限位 不要 太极限 两头 起码留出 10~20毫米 。

而且软限位还有个 功能  。就是当你载入G 代码  M3 会通过软限位设置 自动检测 你的 G代码有没有超出 软限位行程 。 如果超出 就会跳出 对话框 提醒你 ！ 你可以选择 是 继续干 但是到达超行程的地方 就会停！  你也可以 选择 否 。重新调整 毛胚位置 以达到加工要求 ！或者 重新 编刀路 。这是很方便 安全的 ！

M3 软限位 还是很管用的  只要你别手贱  没事 关掉软限位 。那个软限位 打开  以后再启动 M3 都是自动在开启状态。你要还不放心 也不用装 机械限位 。 导轨两头  各拧个 粗螺丝 就行了 。挡住滑块 。我就这么干 。让我在接一堆线受二茬罪 我才不干！ 机械开关还不如 2个 螺丝好使 。而且螺丝不会 出现 故障 。绝对可靠 ~

另外机械限位设置 太多 反而容易故障。毕竟都是电器 。短路 漏电  干扰 什么 都有可能 。增加设备不稳定性 。真正 起安全作用的是原点  很多新人 脑壳不好 ，装一堆 机械限位 不舍得装 1个机械原点 。 本末倒置了 ~！

这一节 我们 要 明白 机械原点是雕刻机最重要的一个环节 ！

2 操作安全 。

软限位设置好以后 。 以后 就要 养成习惯 每次打开 M3 习惯性的 点回到原点  等各轴的灯绿了  在干活 。我都习惯了 不看到各轴的 绿灯 心理就不舒服 没事 就回原点 。

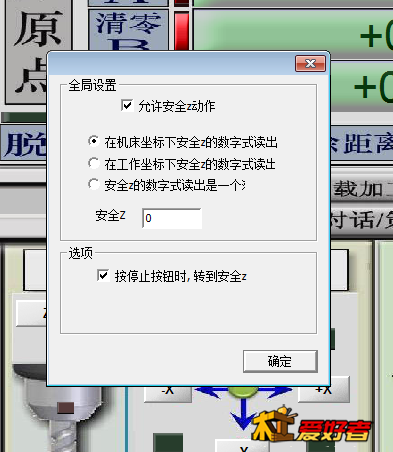

然后这时候 打开菜单  安全Z 设置



看到么 这么 设置 。这是 M3里 最重要的 设置之一 。要安全运行 这个必须 设置 ！设置完这个 以后你的 雕刻机 任何时候 Z 轴 都是 先回到 机械原点 也就是 最高的那个位置附近 。 其他轴才运行 。

你点停止按钮  Z 轴也会自动跑到最高 位置 ！ 很多 蠢货  手被 雕刻刀 割了 就是 没设置 安全Z  另外没养成 点停止的 习惯 ！！

可以这么说 你跑别人机器 打开 安全Z  界面没看到 这种设置  那个家伙一定 是菜鸟 ~~~~~~~就是个笨蛋 外行 ！

同样 当你程序里出现 G91 G28 Z0 的时候   主轴就会 自动跑到机械原点哪里 。 我相信有很多人 对G28是深恶痛绝的 。 其实 这是个 很安全的指令 。 不是指令错了 是你脑瓜 不好使！！

同样 你要 执行 G28 X0 Y0  也是 XY 直接奔 原点开关去了 ~ 但是 记住 G91是个 增量指令 ！  下一行 一定要 填上 G90！

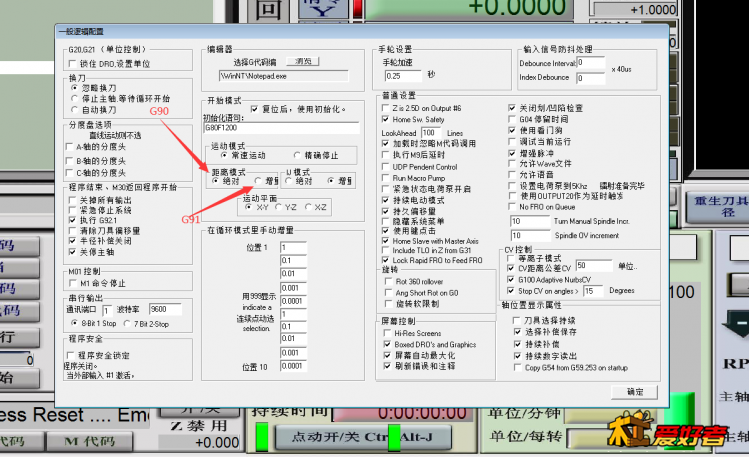

你如果执行 G91  主要设置里 就跑到增量哪里了  你可以 打开 看看 。执行G90 就会跑到绝对哪里 。

一般我们雕刻 都是在 绝对坐标 。 所以别忘了 ！

所以这一节  我们 要明白 2点  1  开机 首先 点回原点   2 安全Z 一定要设置 ！ 3 无论任何时候什么原因停止 运行 都要 点下 停止 开关  让 Z 轴 爬到最上面 去 ！！ 否则 轻的 是 贴创可贴  重的 要去 医院 缝针了 ！！ 0.1 0.2 的刀滑过 手背 跟手术刀没区别 ~

3 断点续雕的安全

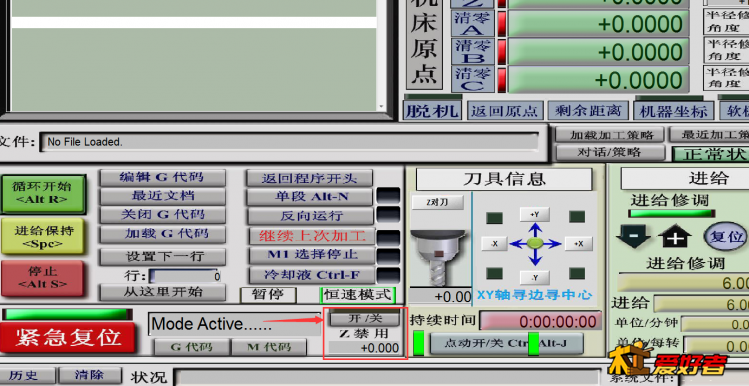

当你调试好 原点  设置好 安全Z 以后 。 请把这个按钮 按下去



这个按钮的意思  其实是 第二个 软限位！ 专门限制 Z 轴下行的 ！

在这里 就要谈到 雕刻机 编程的 习惯了 ！

第一种 是比较流行的  多数雕刻机都习惯的 做法 是 以平台为0点 。其实 多数常年搞雕刻的  甚至 几十万 维宏用户 都是这个 习惯 因为自动对刀  都是 以平台为0点 。 这个习惯的好处 就是 不用老是改变对刀位置参数 。100台机器用十几年也 不用 改变 。 编程方便。

另外还有个 好处 当你 1次加工 拿下来 发现 不好 还要 修改的 时候 可以在装上去 继续 。反正 0 点位置 永远不变 。特别加工玉石的  反正 502胶粘的 轮廓还在 哪里 在塞进去  滴2滴胶水就行了 。 XY 都不用找了 ~~

而且这种习惯 非常适合 用自动对刀 。 几乎可以 无脑操作 。方便舒服 。

第二种常见于 DIY 用户 。 总是 以材料表面为0 点 。因为没经验 。所以 每次都要 制定 0点 。其实很累的 。也很烦 。关键对刀也烦 。要忘记参数  更惨 ~~~~总要猜  ~~

如果你是第一种习惯的  这个 开关 最好开启！ 这样 机器在 自动对刀 以后 永远不会 戳到台面上 ！！  我相信 第二种习惯的 朋友 很多 台面 都跟狗啃的 一样了 ~~~~~哈哈哈哈啊哈

别人用几年 台面还好好的  你用 几个月就要报废了 ~~~~~哈哈哈啊哈哈

而且第一种习惯的 根本 不用去一点点 用键盘 手轮去找 材料表面 的 0点 只要 卡尺 量下厚度 就完事了 。编程很轻松~~ 而且精度还高  雕完 厚度就是编程的厚度 。第二种习惯的 雕完都不知道 自己材料厚度 搞不好 还要 去磨~纯粹 脱裤子放屁 ~~~~~~~哈哈哈哈啊

当你设置完 原点  软限位  安全 Z   Z轴极限开关后 ， 你就可以 放心大胆的 在MACH3里玩断点续雕了 。

M3 的断点续雕 机械原点  安全Z 是必须 设置的 ！！ 我相信 很多人 在 M3断点续雕 都吃过亏 ！ 我自己开始也是 ！ 但是那不是软件系统的错  是 自己不了解 不懂 ！ 甚至有段时间 玩维宏的 都嘲笑 玩M3 的 不能断点续雕 ！ ！其实根本不是系统的错误 。只是 维宏做到傻瓜化了  M3 要 自己去设置 ！

维宏开机  就 跳出让你回原点的菜单 ！ 这个 我不用说吧 ~ 可这时候 还有很多M3 新玩家 以没机械原点为傲呢 ~傻~~~逼么 ~~更不知道 有 安全Z 这回事  其实菜单就那么 几条 他们都懒的 看 。维宏的 安全 Z 是 软件里就 强制了 。不用你设置 ！维宏要没机械原点 分分钟 让你 停机 。 我修过太多太多了 。 都是强制 机械原点 的 软限位 ！维宏的 加工范围 都是以机械原点 为基准的 ！但是也是因为太傻瓜化的设置 让使用 维宏的 人没几个 知道雕刻机原理的 ~~~我可以很负责的说 只要认识字的 都能玩 包括 智障 ！

DIY 是好玩 但是 DIY 不是 让你自大的 ！ 在这里奉劝 那些新人 。任何行业都有 必然的 规则  你不去遵守就要付出代价 ！

当这些都设置完了  等等 还有 1个菜单  ~~~~~~~哈哈哈

当你点从这行开始 然后点开始运行的 时候 会跳出来个菜单 。 记住勾选 打开主轴 ！  不开主轴 很容易刀具就报废了 ~！要是 雕石头 肯定 报废 ~~~

这些设置完 你的 MACH3 就可以 随便 玩 断点续雕了 ~ ~跟维宏 一样 安全 一样 方便 。在没有这些设置以前  M3的断点续雕 是很恐怖的 ~~~   经常一刀戳到 平台上 然后在你的 料子 来回来几下 哈哈哈哈啊哈  超级恐怖~~~~~我估计给很多小白 造成 终身不可磨灭的 阴影~~~~~~~~~哈哈哈哈哈

其实不是软件 系统的错误 是 猪脑子太多 。另外 手册里也 从来不写这些 ~~~~哈哈哈哈啊哈

维宏的 断点续雕 还是 学M3的 呢  只是 他们知道 操作的都是帮什么 懒人 干脆给你搞成傻瓜化 替你设置好了 ~~~~~

但是 DIY 的 小白又不知道 ~

设置好 以后 。 M3 无论任何 时候  先动的 都是 Z轴  先回到最高的 机械原点  然后 XY ABC 到位以后 ！ 主轴开启以后  Z轴 在 下到续雕的位置 定在 哪里 。 这时候 你在点一次 运行 就 继续雕刻下去 ！


所以 机械原点是 一切的基础   不要为了 装逼 忽视它！  忽视它你就要倒霉 ！ 机械原点是 任何 CNC 的 基础 不是附属品！它的 重要性 超过你用什么 电机 什么 驱动 什么系统  什么结构 什么导轨！！忽视它的 都是傻~~~~~逼 ！

而任何 CNC 的 Z 轴 都是 重中之重！  没有安全Z 你 玩屁 ！ 你可以是地方一霸  宇宙终结者  但是 安全 Z 不设置 你也的完蛋 ！哈哈哈哈啊

希望 玩 CNC 的 都明白这些道理  其实 不光是 M3 。M3 虽然不是代表 这个 行业的 专业 水平 ！可是 它的功能 习惯 都是 按这个 行业来 制定的 ！开发这个软件的 人是值得尊敬的 。他肯定懂CNC 加工 但是 又留给你 自由 ！该做的 都做了 要知道是 2~30年前 ！操作习惯不限制你 ！ 因为这个 软件 几乎是万能的 。看你用在哪里了

M3诞生的时代 跟 维宏不同 。M3 面对 的是很多行业 不同需要 无法 傻瓜化 因为他是站在全球的角度 ！ 维宏 精雕开始 就认定了我只做某一类客户需求 ！也没错！所以 维宏的 机器傻瓜用 都没问题 。精雕的 软件 傻瓜用 也没 问题 ~~这都是成功 。M3作为开启这个时代的 钥匙 的成就是不能磨灭的 ！

我写这些 其实也是为了 对这些前辈的敬意！那种智慧 不是我能做到的 ~！很多小白 不明白 。其实 M3 开发者从一开始 就打算做个 符合 工业 标准的 多功能的 系统 。并不是 为了 CNC 研发的 。所以这么设计是很有智慧的 ！你可以改造成 任何 不超过 6轴的 系统 其实 超过也可以 。留给你们 接口了 ~ ~M3的 主轴 几乎囊括了 30年前的 所有加工头控制方式  你可以随便改 ~~~~~~~

业余界的 超级玩具~~之一 ！ 确实值得尊敬 ！我敢说  要在世界末日 选择 那个 工业系统 带着 跑路  我不会选那些工业系统 M3就是万能系统 ！ 甚至不用带12块神卡 带个 并口插头  就 行了 ~~~~~~~~~哈哈哈哈哈哈

在这个时代 有什么系统 可以 20年不变的 从 WIN98  到 win10 。我相信到WIN20  M3还能这样走下去 ~~~~~那个工业系统这样。其实工业上 好像更喜欢WIN2000吧 ~

心空性了

这个是正能量！！！能指导初学者，点赞

白沙烟

虽然我不懂，但是科普正能量，还是要顶一个！

清水即心

非常感谢大神的讲解

pzw83

很有用的科普，必须赞

154742231

虽然哈哈哈，但是好好好，尤其对新手

宁19990308787

神贴必须顶

林大夫

这才叫科普！

怡3979

很实用的知识

speed1000

很实用的知识

问情天涯

新手必备科普好文

bhb730w

顶这种伟大的科普精神，

MTComputer

湖湖大師可以出 書了
我会买的
因為沒看到過像這樣从小白角度出發的教程
就像一对一的家教老師一樣
一般的教程都是忽略了小白的感受

lijian3333

学习了

mr1on

写得太好了，我的机械原点，不知道要装在哪里才合适，拖着拖着又没搞了，还是要折腾一下
