大伙们的机器都什么精度？

@Hinnnnnnnnnnnn · 发表于 2021-3-21 22:01:57

SWSF 发表于 2021-3-21 21:581 ^5 b7 y3 e- T
你打一下表，看主轴重直度能不能达到300/0.1。

300/0.1只能打XY垂直，XZ YZ是打不了了，而且XY垂直300/0.1肯定是有的，这个根本不需要打表，做两个300*300的正方形，看两面能不能合一起就知道了。0.1这种精度这种土办法都能测出来！

SWSF · 发表于 2021-3-21 22:16:31

@Hinnnnnnnnnnnn 发表于 2021-3-21 22:01; e/ f" u# D" }
300/0.1只能打XY垂直，XZ YZ是打不了了，而且XY垂直300/0.1肯定是有的，这个根本不需要打表，做两个300*3 ...

主轴相对于XY的垂直度，
你可以打表，我认为你的机器精度大于300/0.5
包括你说的几家，哪家敢打表说达到标准300/0.02，这个你可以自己试
比如你用20的刀飞面，两刀能不能接刀，就是两刀间有没有台阶，如果没有哪就达到精度

SWSF · 发表于 2021-3-21 22:21:34

王雨雨发表于 2021-3-21 19:53$ w8 w' \" K8 ]. v4 U" S0 V
感谢什么是轴校准？请教

正常来说，轴校准是校准螺距，没有过10000的系统都没有这个功能，个人也没有设备进行测量，上图写的是128点轴校准，就是用光干涉仪测量每10MM间距的误差，写入系统，系统在运行进，进行实时补偿。这才是轴校准，什么编程100，加工出99，计算一下设个整体脉冲数的，都是计算器功能，只能让精度更差

@Hinnnnnnnnnnnn · 发表于 2021-3-21 22:34:43

SWSF 发表于 2021-3-21 22:160 u; S$ h/ f/ D% ^5 N* q4 K
主轴相对于XY的垂直度，
1 _, v9 _7 C% I/ r你可以打表，我认为你的机器精度大于300/0.5
* I7 X! b1 ~) z包括你说的几家，哪家敢打表说达 ...

我要是有300的Z轴行程，镗个150mm深的孔一测就知道了。

SWSF · 发表于 2021-3-21 22:37:00

@Hinnnnnnnnnnnn 发表于 2021-3-21 22:34
7 q- c8 u K+ G+ ]' C4 I1 @& }我要是有300的Z轴行程，镗个150mm深的孔一测就知道了。

你是不能理解什么叫主轴相对于XY坐标的垂直度，这个跟镗孔无关，跟行程无关，

sdacc · 发表于 2021-3-21 22:38:05

尹老板的机器用的是什么导轨？用不用恒温？

@Hinnnnnnnnnnnn · 发表于 2021-3-21 22:40:43

SWSF 发表于 2021-3-21 22:37
+ u" a" A6 |3 O$ t5 o你是不能理解什么叫主轴相对于XY坐标的垂直度，这个跟镗孔无关，跟行程无关，

兄弟，你主轴和XY坐标不垂直，150mm深能镗出圆形的孔？

SWSF · 发表于 2021-3-21 22:41:13

本帖最后由 SWSF 于 2021-3-21 22:44 编辑

sdacc 发表于 2021-3-21 22:38
0 @6 Q7 r4 V3 f& j* }# i! d* S* R0 q尹老板的机器用的是什么导轨？用不用恒温？

用什么导轨，我喜欢硬轨，现在用不起了，想买个850，同一家厂家，线轨的，14.5W,硬轨的要22W，贵了7.5W。没轨比有轨还贵，等年底吧，再买个30W左右的硬轨机床，磨床更夸张，买个618滚柱的，最便宜1.28W，买个硬轨的磨床，要3.2W，贵了近三倍。

SWSF · 发表于 2021-3-21 22:42:26

@Hinnnnnnnnnnnn 发表于 2021-3-21 22:407 X2 T: c/ L: @" s
兄弟，你主轴和XY坐标不垂直，150mm深能镗出圆形的孔？

这个跟孔是不是圆形跟这个无关，是不是圆形只跟你主轴同心度有关，所以说你不理解什么叫主轴相对于XY平面的垂直度
镗孔，只跟主轴同心度有关，跟别的无关

@Hinnnnnnnnnnnn · 发表于 2021-3-21 22:49:40

SWSF 发表于 2021-3-21 22:42) P* q' L! q4 ]" p
这个跟孔是不是圆形跟这个无关，是不是圆形只跟你主轴同心度有关，所以说你不理解什么叫主轴相对于XY平面 ...

哈哈，兄弟看来你没镗过150深的孔。你主轴45度安装，你给我镗一个圆孔看看。主轴和XY坐标不垂直了吧。主轴运动的轨迹和XY垂直吧。我看看你怎么镗圆孔的。

SWSF · 发表于 2021-3-21 22:56:16

本帖最后由 SWSF 于 2021-3-21 23:03 编辑

@Hinnnnnnnnnnnn 发表于 2021-3-21 22:49: |7 `. a' d" m& Z5 c* N1 N" T9 s
哈哈，兄弟看来你没镗过150深的孔。你主轴45度安装，你给我镗一个圆孔看看。主轴和XY坐标不垂直了吧。主 ...

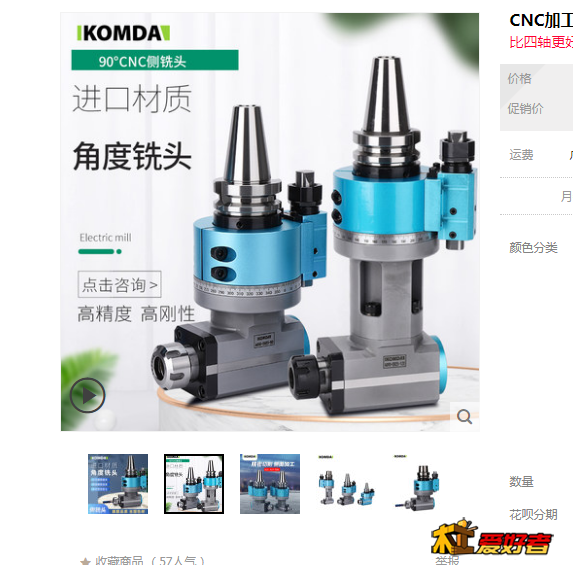

你对一个机加工20年的人扯镗孔，哪我加工中心装个90度镗头，镗出的孔不圆？镗孔圆不圆只跟主轴同心度有关，跟他怎么装无关，
按你的说法，我在机床上装个90度头，他还能镗出方孔，你可能连什么是镗孔都不清楚

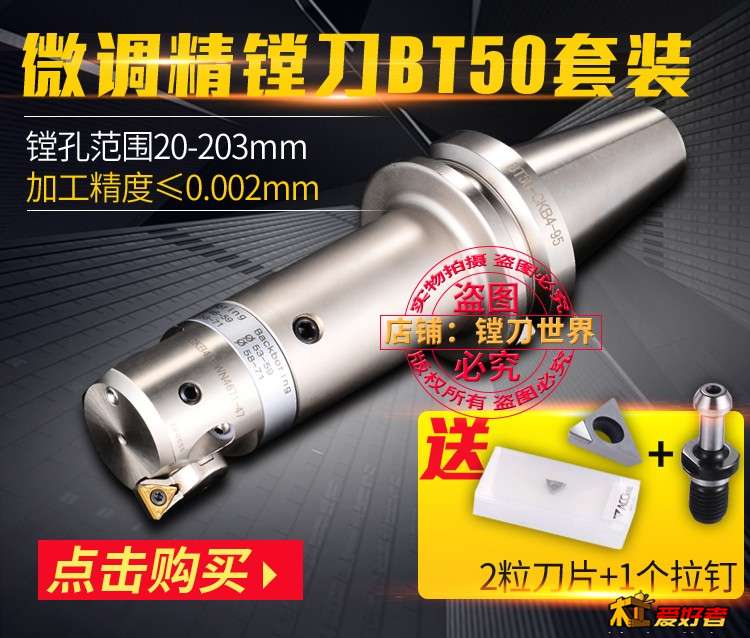

镗孔孔的真圆度只跟主轴同心度有关，跟主轴跟XY平面没有一毛关系，你可能连镗刀是什么都不清楚，

sdacc · 发表于 2021-3-21 23:02:38

SWSF 发表于 2021-3-21 22:41! u: n" z; b* j7 x) m+ U% X
用什么导轨，我喜欢硬轨，现在用不起了，想买个850，同一家厂家，线轨的，14.5W,硬轨的要22W，贵了7.5W。 ...

硬轨雕牌子没有精度的。爬行免不了，爬一下0.1就没了

@Hinnnnnnnnnnnn · 发表于 2021-3-21 23:03:54

SWSF 发表于 2021-3-21 22:56
# a, \- Q' z$ Q你对一个机加工20年的人扯镗孔，哪我加工中心装个90度镗头，镗出的孔不圆？镗孔圆不圆只跟主轴同心度有关 ...

哈哈，你要这么觉得我也没办法。就算你装90度转换头，你工作台X移动去镗孔，刀具和X轴移动方向不平行能镗出圆孔？真的是大神。那么问题来了，刀具和X轴移动方向不平行，打表的时候什么现象！

SWSF · 发表于 2021-3-21 23:05:03

@Hinnnnnnnnnnnn 发表于 2021-3-21 23:03* V1 A4 W+ V2 g3 k1 q0 C
哈哈，你要这么觉得我也没办法。就算你装90度转换头，你工作台X移动去镗孔，刀具和X轴移动方向不平行能镗 ...

所以说你不懂什么叫镗孔，镗孔只有Z轴上下动，镗孔还动XY

@Hinnnnnnnnnnnn · 发表于 2021-3-21 23:06:08

SWSF 发表于 2021-3-21 23:05) L2 [1 m7 A" m! H* K8 X8 N& y! b
所以说你不懂什么叫镗孔，镗孔只有Z轴上下动，镗孔还动XY

兄弟你不是90度镗嘛？90度镗孔能动Z？
