楼主: Cloud35

DIY,有大神手工打磨过大理石平台吗?

[复制链接]
发表于 2021-3-17 09:58:24 来自手机 | 显示全部楼层
做量具?那你牛啦。等你把大理石搞定,忽然发现两个问题。1.买了一堆高精度的测量检测表和量具。2.买量具的钱可以买N块精度不错的大理石平板。
回复 支持 反对

使用道具 举报

发表于 2021-3-17 10:46:24 | 显示全部楼层
头一次见D量具的
回复 支持 反对

使用道具 举报

发表于 2021-3-17 10:49:11 | 显示全部楼层
理论上只需要一个平面的话是有可能的,不过你需要同时做两块,互研才会有精度。我在早期的资料上看到过
回复 支持 反对

使用道具 举报

发表于 2021-3-17 11:41:16 | 显示全部楼层
做一块需要的量具工具材料肯定划不来的,光买这些估计能买好多好多的大理石板子了7 C7 {2 Q6 j: O" e; ?" S  L. {2 L
最基本的原则,你想要做个0.01的大理石,你起码得备个0.005的标准大理石,还有各种测量设备9 z. i) H( K8 T# d6 {: r
回复 支持 反对

使用道具 举报

发表于 2021-3-17 12:01:05 | 显示全部楼层
二个平面不停地互相研磨,最后应该可以推出二个光滑的平面来
回复 支持 反对

使用道具 举报

发表于 2021-3-18 11:49:25 来自手机 | 显示全部楼层
你厉害
回复 支持 反对

使用道具 举报

发表于 2021-3-20 20:28:01 | 显示全部楼层
我也是准备打磨一块,根据目前现有的知识,大理石平台其实不是大理石,都是花岗岩,最好的是济南青,其次是中国黑,河北黑等品种,我准备用铺路的或者花岗岩地板砖自制,根据镜面反射的原理我们能找出非常平的平面,塞尺最小是0.01mm,就是10微米,远远大于平板的精度要求,有没有测量工具无所谓,因为质量监督局里用的都是光学类的专用仪器,不是我们常用的刀口尺等,我的方案是 买2块一样的石头,中间撒上标准的等目数金刚石研磨颗粒,用钳工平板互磨方法,我看厂家用的是一个磨石大小的石块磨的,可能和大小有关,研磨颗粒从粗到细,一直磨到镜面效果,这样我们可以用一些有平行边的物品,观察花岗岩表面呈现的镜像有无变形扭曲,也可以用刀口尺透光检查一下,虽然不敢保证到了几级精度,但基本能和刀口尺的精度差不多,淘宝上卖的0级平板有的买家也拍过检定证书,基本都是对角线测量法,最大的也有10微米左右的误差,所以我感觉平板的精度要求和尺类的不是一样
回复 支持 反对

使用道具 举报

发表于 2021-3-20 20:35:24 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-20 20:38 编辑
& R  _3 T, d+ L& N
keithpupu 发表于 2021-3-17 11:41
; P; c) w; {, _) f* k5 G做一块需要的量具工具材料肯定划不来的,光买这些估计能买好多好多的大理石板子了
# c5 t3 t+ X: n4 b2 D3 d# q最基本的原则,你想要做 ...

" }) r1 z0 a- D; s1 T1 w做完把0.005的 扔了 ?卖了 ?? 留下0.01的 ~~~~~~5 U! p% j  v/ C8 Y9 k1 V7 K
( Y  Z/ t7 e6 g1 U/ k5 b# b
这辈子第一次看 DIY 量具的 。。。。。。。。有点不知所措了 ~~~~麻了 爪了 ~
7 ^9 b8 E7 W* K# y) z# e6 o/ h9 X0 _3 q" K0 [! s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-3-20 20:49:41 | 显示全部楼层
zhemewan 发表于 2021-3-20 20:28
( E* R" ~7 x1 C% M我也是准备打磨一块,根据目前现有的知识,大理石平台其实不是大理石,都是花岗岩,最好的是济南青,其次是 ...
8 o5 G6 K$ P; N5 z4 Q0 i# P  j
支持 期待你的成果 我现在还没足够的时间去实施 还处于设想阶段4 W6 N5 K7 q. g
回复 支持 反对

使用道具 举报

发表于 2021-3-20 20:53:35 来自手机 | 显示全部楼层
zhemewan 发表于 2021-03-20 20:28
$ \$ z: q8 o1 |1 {  \4 E7 Q我也是准备打磨一块,根据目前现有的知识,大理石平台其实不是大理石,都是花岗岩,最好的是济南青,其次是中国黑,河北黑等品种,我准备用铺路的或者花岗岩地板砖自制,根据镜面反射的原理我们能找出非常平的平面,塞尺最小是0.01mm,就是10微米,远远大于平板的精度要求,有没有测量工具无所谓,因为质量监督局里用的都是光学类的专用仪器,不是我们常用的刀口尺等,我的方案是 买2块一样的石头,中间撒上标准的等目数金刚石研磨颗粒,用钳工平板互磨方法,我看厂家用的是一个磨石大小的石块磨的,可能和大小有关,研磨颗粒从粗到细,一直磨到镜面效果,这样我们可以用一些有平行边的物品,观察花岗岩表面呈现的镜像有无变形扭曲,也可以用刀口尺透光检查一下,虽然不敢保证到了几级精度,但基本能和刀口尺的精度差不多,淘宝上卖的0级平板有的买家也拍过检定证书,基本都是对角线测量法,最大的也有10微米左右的误差,所以我感觉平板的精度要求和尺类的不是一样
" k* [0 r& r7 R8 S- @# x
你就磨一个面没有用吧?角尺要垂直两个,打算咋磨?或者上下两个面平行的,又咋磨?
回复 支持 反对

使用道具 举报

发表于 2021-3-20 20:59:07 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-20 21:00 编辑 " [9 x8 X$ ~1 w& ?
钢钢 发表于 2021-3-20 20:537 M; e; L6 V9 {/ C; }
你就磨一个面没有用吧?角尺要垂直两个,打算咋磨?或者上下两个面平行的,又咋磨?
* j& }9 U7 X& Z; l  k8 U% H
猜~~~
/ |) V* g* f$ u% [
1 r! i' Y/ |3 A* _当然要 磨上瘾了 磨上几十年说不定 也评上 国家一级技工 拿国务院津贴 ~~~~~~~ 有个 磨镜片的 就是 。磨了 几十年 天文望远镜 镜片~* ?, J! ^9 B" q. G7 ?0 k8 T
, _" z8 P, `; v' C
回复 支持 反对

使用道具 举报

发表于 2021-3-20 21:45:45 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-20 20:59
  [" i5 q; o' r( A1 v本帖最后由 湖湖 于 2021-3-20 21:00 编辑 : T& ?: J  g' u" `' }& h% S- a' ?
: f- Y. d4 ~' l$ a7 y$ n

% Z* H" g. l( d猜~~~/ o: k6 {) e" X% [
5 _4 X7 _* I+ J/ y% M9 w  q
当然要 磨上瘾了 磨上几十年说不定 也评上 国家一级技工 拿国务院津贴 ~~~~~~~ 有个 磨镜片的 就是 。磨了 几十年 天文望远镜 镜片~
0 k* n" \4 a4 {, T6 t6 P+ L
我就是猜不出来,好疑问。
/ j" ~) N# r3 n- m倒不是要去反对人家,毕竟是人家的自由,就是想这样玩玩,也无可厚非。8 o' h- }2 v: c& p3 W( [7 w+ k
所以装机机就是麻烦,整个台把,去买两把大理石尺,还真划不来,不买又不好调。
回复 支持 反对

使用道具 举报

发表于 2021-3-20 21:48:39 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-20 21:50 编辑 $ s# x' ~" h% A+ k: x6 M
钢钢 发表于 2021-3-20 21:45+ i; u% W* f! K/ ^; ^/ Y
我就是猜不出来,好疑问。) G/ J" K. V6 F; Y6 m
倒不是要去反对人家,毕竟是人家的自由,就是想这样玩玩,也无可厚非。- P0 S) B/ [; Q
所以装 ...

$ D8 h+ c8 j% i6 I! M我买了个 用完就扔 哪里几年  后来 ~~~垫锅底下 ~~~~~在后来  嘎巴 摔两半了 ~
8 X' G1 u2 k" }/ f8 f, j0 M" t2 `& V3 }
现在我都用 工业夹具 当直角尺 反正 精度也高~~~~~~铸钢热处理的 摔不坏 。  你要用还是 买个 二手的 美国工业夹具 模块吧 。
- @, h4 {/ @& ^8 `) y# Y  m3 O& ^: y4 W) n; }. {
回复 支持 反对

使用道具 举报

发表于 2021-3-20 23:28:06 | 显示全部楼层

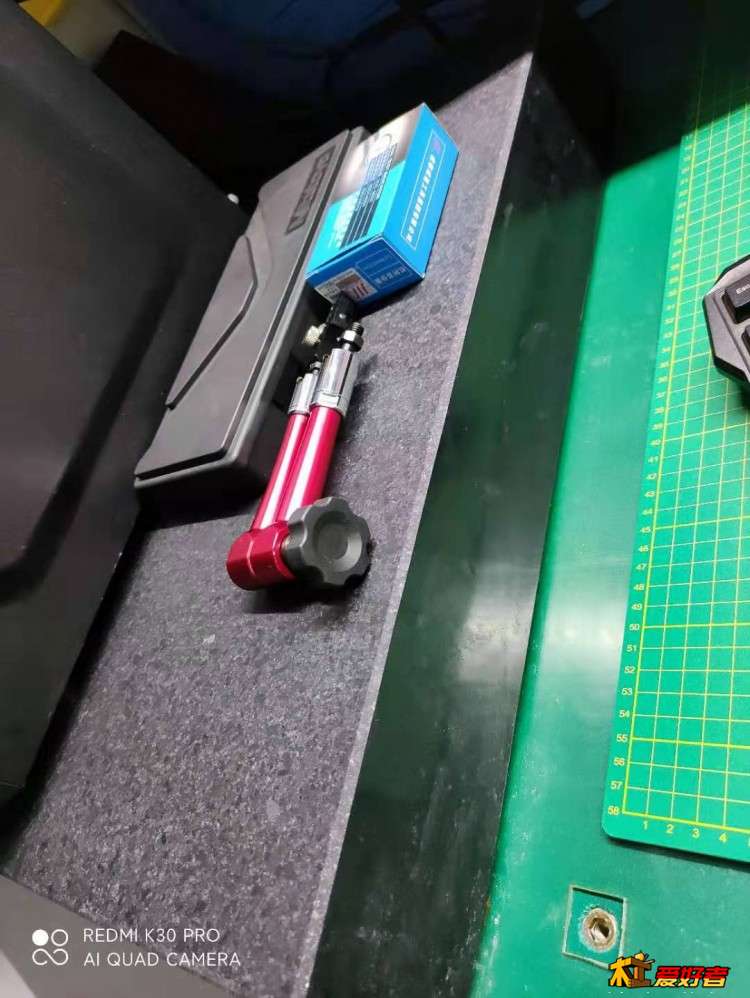

这玩意自己搞,?没必要, 淘宝买了一块, 660包邮,200多块的那种没敢买,买回来用千分表大概测了下平面度(业余条件大概测)整体平面度10μ ,400*600尺寸的。业余DIY 搞搞测量,画画线那是足够用了。
+ W9 z& `# u& [2 R自己做这玩意,就像有这个技术,时间也耽误不起,% N" H2 P0 ]5 u
回复 支持 反对

使用道具 举报

发表于 2021-3-21 09:19:52 | 显示全部楼层
钢钢 发表于 2021-3-20 20:531 R2 U7 B( H) X: G. g9 l# Y
你就磨一个面没有用吧?角尺要垂直两个,打算咋磨?或者上下两个面平行的,又咋磨?

% C. }1 q7 K1 i( U. \: P. I" B平行度可以用框式水平仪校准打磨出来,垂直度可以用刀口尺,也可以用三角形公式计算斜边长度测量。$ G' o+ U7 G4 L( Z
