mach3并口神卡支持伺服主轴

esee

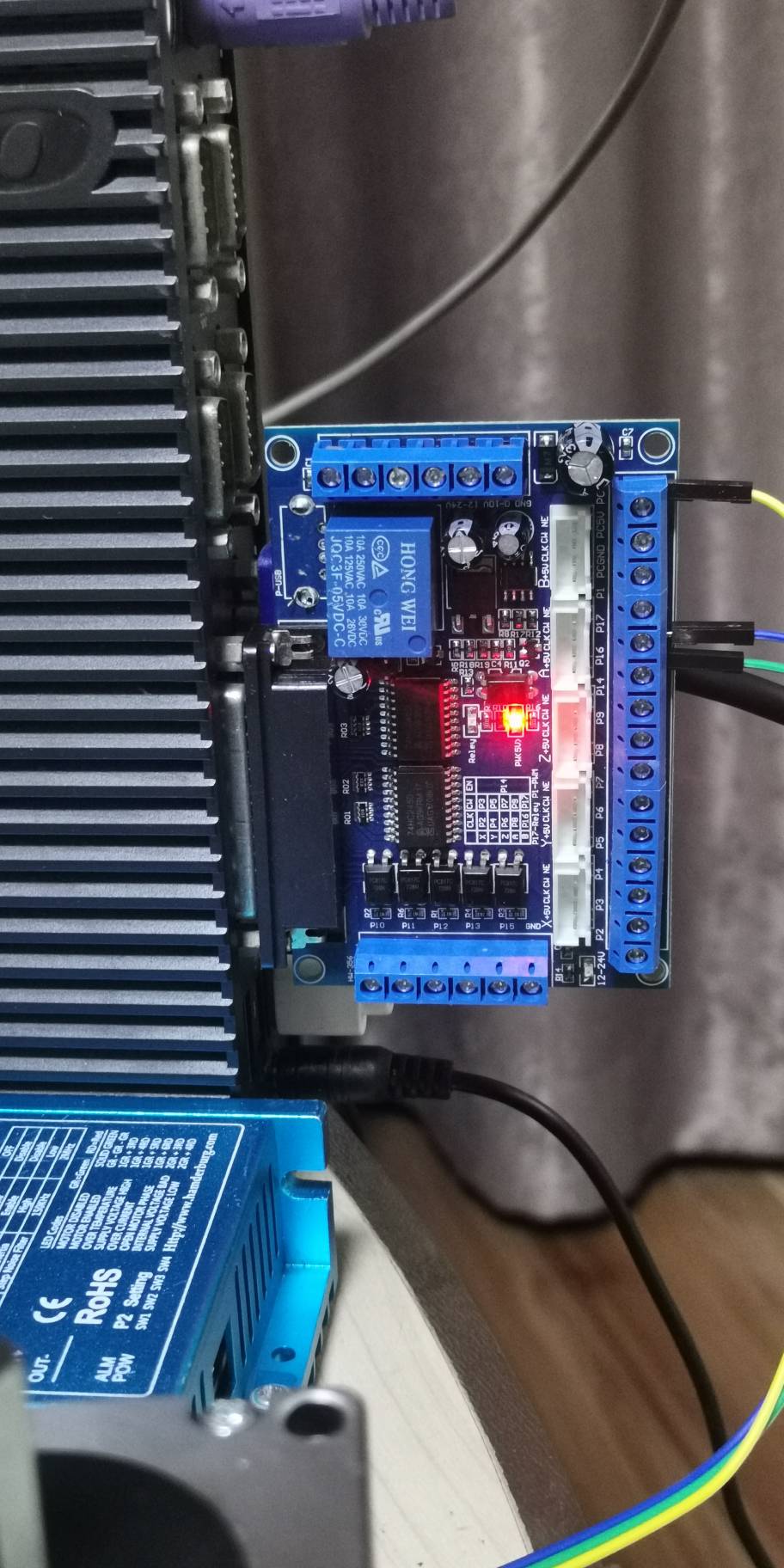

神卡确实支持伺服主轴，控制也很方便，只是mach3界面上好像没有反转的东西
/ |/ H. l& J; Q" r- J
% ?. G% j1 {. r6 W: W0 d

宁19990308787

M04主轴反转

宁19990308787

接一个继电器，常开接正转，常闭接反转，收到M03指令正转，没有指令反转，需要反转的时候删掉M04

esee

跟进更新，其实不用卡也可以，这个卡没有隔离作用，只是输出电流放大，芯片用的是双向输入输出，最大驱动电流为35ma，并口的最大输出电流为20ma，电压都是5v，而步进电机驱动器因厂家不同而有差别，电流为5-15ma。以后可以不用卡直接用电脑的并口驱动步进电机或伺服了，也就说以后不用买卡了！！！
: _/ K. J& A( C, R6 q% n' R% }9 O

esee

持续更新，其实这卡可以不用而直接用并口输出到驱动器，这卡没有隔离作用，只是增加了输出能力，这卡芯片用的是74hc245d，输出最大35ma，并口输出最大20ma，一般驱动器的输入为电压输入，电流在5-15ma，我用并口直接驱动步进电机控制器，没有发现什么问题，理论上也是可行的

绶殇

宁19990308787 发表于 2021-03-14 01:12
接一个继电器，常开接正转，常闭接反转，收到M03指令正转，没有指令反转，需要反转的时候删掉M04

6 v1 x, |  z# N9 K# e* ?- d. Q是不是可以这样设置
! @  B2 n! H& S, K# R; j主轴设置：m3 output1 m4 output2
  G. F: n+ [8 i8 O输出信号：output1/2设置同一个阵脚，分别设置高低电平
& w" X' g8 B, D7 P$ X. @不知道这样是否能实现不改代码
也不知道是否冲突
未经测试，望大佬有空测试一下

湖湖

. {0 `' E! r& x0 [. e2 a, V
M3  正转  M4 反转 ~~~~~~~~~~~
8 E) E* W6 ~9 }' \/ e3 [' g
. }  h! K( m( S7 B& @9 R3 h手动调试界面 直接输入就行~

M3 本来 就支持 脉冲主轴 。并口卡 都可以   这是维宏 和 很多脱机卡 都做不到的 。

4 `" `; p2 b9 l8 e- w6 |USB mach3 支持 脉冲主轴 的 就少了 很少  ~ 目前 我知道的 只有2款。
+ @7 d& P) B* K
% m  {/ l8 b. w2 [当然 无论那个 前提是 驱动器的 方向 要 接控制卡
2 W- X! C  s: c# h

MTComputer

是不是传说中的18块神卡啊

esee

MTComputer 发表于 2021-03-14 21:52
; ]4 h! w0 `/ o$ a+ }/ z! L1 Q是不是传说中的18块神卡啊

12.5

esee

绶殇 发表于 2021-03-14 21:37
是不是可以这样设置
主轴设置：m3 output1 m4 output2
输出信号：output1/2设置同一个阵脚，分别设置高低电平
不知道这样是否能实现不改代码
也不知道是否冲突
2 q; v( z' ~4 F3 u/ z4 C: ~5 J5 F# O未经测试，望大佬有空测试一下

设置同一针脚肯定不行，因为一个针脚只有一个脉冲序列

esee

湖湖 发表于 2021-03-14 21:48
本帖最后由 湖湖 于 2021-3-14 21:54 编辑

M3  正转  M4 反转 ~~~~~~~~~~~

手动调试界面 直接输入就行~

M3 本来 就支持 脉冲主轴 。并口卡 都可以   这是维宏 和 很多脱机卡 都做不到的 。

7 ?: _' |: X+ b& \( L6 GUSB mach3 支持 脉冲主轴 的 就少了 很少  ~ 目前 我知道的 只有2款。

% K2 L) ~+ \: i. Z" b4 m9 ]当然 无论那个 前提是 驱动器的 方向 要 接控制卡

关键是不用任何卡，只用带并口的电脑就好，连卡钱都省了

湖湖

. l4 h; `; R2 Q8 l9 q1 K& S

esee 发表于 2021-3-14 23:36
2 s* ]+ U. R9 i8 A# |7 M' \关键是不用任何卡，只用带并口的电脑就好，连卡钱都省了

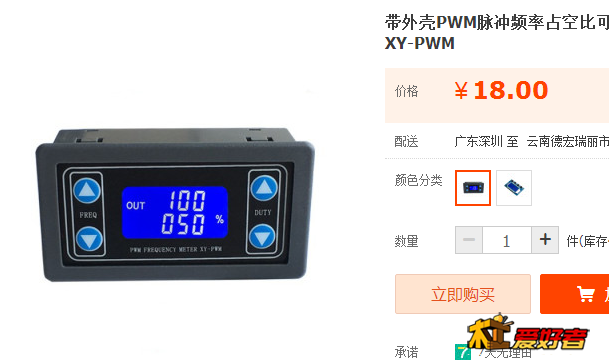

那你买个这个  连电脑都省了~~~~  要换方向 只要 方向哪里接通 3~5V 电就行~


1 o, G" }7 \8 e, k+ P" S
0 E- F2 d, R9 n4 B% w; i) C8 q
& V3 L5 Q8 |6 l0 a

esee

湖湖 发表于 2021-03-14 23:43
7 {, d$ s6 K3 C+ {. f: l本帖最后由 湖湖 于 2021-3-14 23:47 编辑


那你买个这个  连电脑都省了~~~~  要换方向 只要 方向哪里接通 3~5V 电就行~

1 `) R# a9 ]: S6 K1 D0 Q% e3 |这个只是个调速器吧，并口现在能实现五轴加伺服主轴，就是现在测不了稳定性，嘿嘿

湖湖

esee 发表于 2021-3-15 00:12
这个只是个调速器吧，并口现在能实现五轴加伺服主轴，就是现在测不了稳定性，嘿嘿

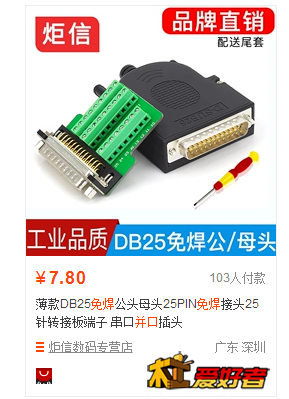

那你 开发个 并口接线端子。 连接线板都不用了 ~ 等你好消息 ~
! b) }3 k" E1 E
3 u% e. G! N3 W( A4 N0 F就是个并口 一排接线端子 。 零售 8块  哈哈哈
5 L3 m4 O0 w' }! b( S
; S1 r* r/ ]1 D7 a8 I- A! F
, H4 ]1 R" ^8 c不用开发了   你只要 公布每个端子 是什么 信号 就行了 ~~

绶殇

esee 发表于 2021-03-14 23:34
, L  i  |& E* K9 k6 E设置同一针脚肯定不行，因为一个针脚只有一个脉冲序列

# L% [( L6 Q- E$ m5 d5 ~或者说随便设置一个不用的针脚呢
主轴设置
m3 output1 m4 output2
输出设置
output1   正常设置端口 针脚号 以及高低电平选择
output2  port：2 针脚号随意填一个没有用的输入针脚 高低电平选择随意
- S! b; f- m+ r
% Z. s8 R6 z# B5 E. P* i这样的话 m03 会按正常动作驱动继电器动作 m04则继电器不动作 因为指定针脚没卵用 这样是否能解决 不用手动改代码的问题呢？
3 O  I# o; R+ y$ U, y( ^& b+ P
我是最烦躁 手动改代码的，看着密密麻麻的数字我就很焦躁，能弄成自动的绝不收动
